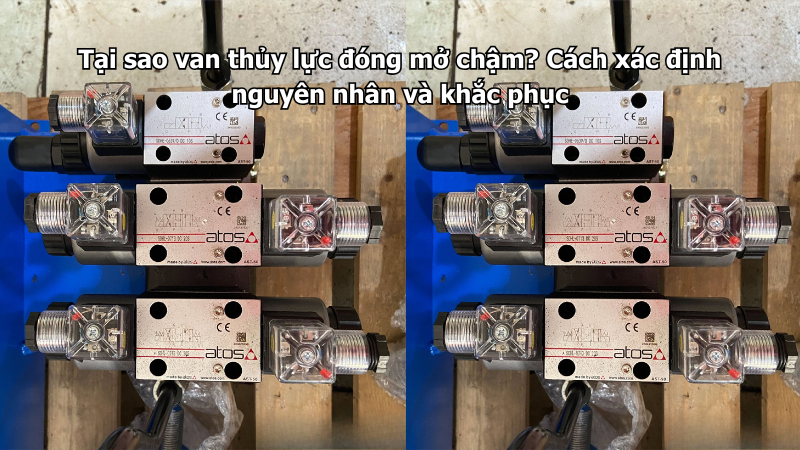

Tại sao van thủy lực đóng mở chậm? Cách xác định nguyên nhân và khắc phục

Trong hệ thống thủy lực, van có nhiệm vụ điều khiển hướng dòng dầu, áp suất hoặc lưu lượng để kiểm soát hoạt động của xi lanh, motor và các cơ cấu chấp hành. Khi van đóng mở chậm, hệ thống có thể phản ứng không đúng thời điểm, làm giảm tốc độ vận hành hoặc ảnh hưởng đến chu kỳ làm việc của máy.

Tuy nhiên, hiện tượng van thủy lực đóng mở chậm không phải lúc nào cũng do bản thân van bị hỏng. Nguyên nhân có thể liên quan đến nguồn điện, cuộn coil, áp suất pilot, dầu nhiễm bẩn, con trượt bị kẹt hoặc đường dầu bị cản trở. Vì vậy, cần xác định đúng nguyên nhân trước khi tháo hoặc thay thế van.

Van thủy lực đóng mở chậm là hiện tượng gì?

Van thủy lực đóng mở chậm là hiện tượng van mất nhiều thời gian hơn dự kiến để chuyển từ trạng thái này sang trạng thái khác.

Tùy cấu tạo và phương pháp điều khiển, hiện tượng có thể xuất hiện dưới nhiều dạng:

• Van điện từ nhận tín hiệu nhưng chuyển trạng thái chậm.
• Van phân phối mất nhiều thời gian để đảo chiều.
• Van điều khiển pilot phản ứng chậm.
• Con trượt không chuyển hết hành trình.
• Van phản ứng lúc nhanh, lúc chậm.
• Xi lanh bắt đầu chuyển động muộn sau khi có lệnh.

Cần phân biệt van chuyển trạng thái chậm với trường hợp van đã hoạt động bình thường nhưng xi lanh hoặc motor chuyển động chậm.

Ví dụ, nếu van phân phối đã chuyển đúng vị trí nhưng bơm không cung cấp đủ lưu lượng, xi lanh vẫn có thể di chuyển chậm. Trường hợp này không nhất thiết là lỗi của van phân phối.

Ngoài ra, một số van được thiết kế có thời gian chuyển trạng thái riêng nhằm hạn chế va đập hoặc kiểm soát áp suất. Vì vậy, cần đối chiếu với đặc tính của sản phẩm trước khi kết luận van hoạt động bất thường.

Tại sao van thủy lực đóng mở chậm?

Hoạt động của van phụ thuộc vào lực điều khiển, tình trạng cơ khí và điều kiện dòng dầu trong hệ thống.

Đối với van điện từ, cuộn coil tạo lực điện từ để tác động lên cơ cấu điều khiển. Với van pilot, áp suất dầu được sử dụng để dịch chuyển con trượt hoặc cơ cấu chính.

Nếu lực điều khiển không đủ hoặc chuyển động bên trong bị cản trở, thời gian chuyển trạng thái có thể tăng.

Một số nguyên nhân thường gặp gồm:

• Điện áp cấp cho coil không phù hợp.
• Cuộn coil hoặc phần ứng gặp vấn đề.
• Áp suất pilot không đạt yêu cầu.
• Con trượt bị kẹt do cặn bẩn.
• Dầu thủy lực có độ nhớt không phù hợp.
• Đường pilot hoặc đường xả bị cản trở.
• Tín hiệu điều khiển bị trễ.
• Van được lựa chọn không phù hợp với mạch.

Không nên thay van ngay khi chưa kiểm tra những yếu tố này.

Nguồn điện không ổn định có làm van đóng mở chậm không?

Có thể.

Van điện từ sử dụng cuộn coil để tạo từ trường và tác động lên phần ứng. Khi nguồn điện không đáp ứng yêu cầu, lực điện từ có thể không đủ để cơ cấu chuyển trạng thái đúng cách.

Một số nguyên nhân cần kiểm tra gồm:

• Điện áp nguồn thấp hơn phạm vi cho phép.
• Dây dẫn hoặc đầu nối bị lỏng.
• Tiếp điểm rơ-le có điện trở tiếp xúc lớn.
• Bộ nguồn không đáp ứng dòng điện cần thiết.
• Tín hiệu từ bộ điều khiển không ổn định.

Ví dụ, một van sử dụng coil 24V DC cần được cấp nguồn phù hợp với thông số của nhà sản xuất. Nếu điện áp thực tế tại coil bị sụt khi có lệnh, cơ cấu điện từ có thể không hoạt động như mong muốn.

Tuy nhiên, không nên chỉ đo điện áp tại bộ nguồn. Cần kiểm tra điện áp thực tế tại đầu coil trong điều kiện phù hợp, vì dây dẫn và thiết bị đóng cắt cũng có thể gây sụt áp.

Cuộn coil bị lỗi ảnh hưởng đến tốc độ đóng mở như thế nào?

Cuộn coil tạo lực điện từ để điều khiển phần ứng của van.

Nếu coil bị hư hỏng hoặc không được cấp điện đúng điều kiện, van có thể phản ứng chậm, không chuyển hết hành trình hoặc không hoạt động.

Một số dấu hiệu cần chú ý:

• Van hoạt động lúc được, lúc không.
• Phần ứng không chuyển trạng thái đúng yêu cầu.
• Coil nóng bất thường.
• Van không phản ứng dù có lệnh điều khiển.
• Thiết bị bảo vệ điện tác động.

Tuy nhiên, coil nóng không nhất thiết là dấu hiệu hư hỏng. Một số coil được thiết kế để hoạt động liên tục và có nhiệt độ làm việc tương đối cao.

Khi kiểm tra cần đối chiếu điện áp, loại nguồn AC hoặc DC, công suất và chế độ làm việc của đúng sản phẩm.

Không nên tự ý thay coil khác điện áp hoặc cấp nguồn trực tiếp để thử khi chưa xác định phương pháp kiểm tra an toàn.

Áp suất pilot không đủ có làm van chuyển trạng thái chậm không?

Có thể.

Một số van sử dụng áp suất dầu pilot để tác động lên con trượt hoặc cơ cấu chính.

Khi tầng pilot nhận lệnh, dầu áp suất được dẫn đến khoang điều khiển để tạo lực dịch chuyển cơ cấu.

Nếu áp suất pilot không đủ, lực tác động có thể không thắng được lực lò xo, ma sát và các lực thủy lực khác.

Khi đó, van có thể:

• Chuyển trạng thái chậm.
• Không chuyển hết hành trình.
• Không hoạt động dù coil đã nhận điện.
• Phản ứng không ổn định khi áp suất thay đổi.

Đặc biệt, với van sử dụng pilot nội bộ, cần kiểm tra điều kiện áp suất tại đường cấp trong từng trạng thái vận hành.

Không có một giá trị áp suất pilot tối thiểu chung cho tất cả van. Cần đối chiếu tài liệu kỹ thuật của đúng model.

Dầu thủy lực nhiễm bẩn có làm van đóng mở chậm không?

Có.

Trong quá trình vận hành, dầu có thể chứa hạt bẩn, mạt kim loại hoặc những sản phẩm hình thành do dầu và thiết bị bị suy giảm chất lượng.

Khi các hạt bẩn đi vào khe hở giữa con trượt và thân van, chúng có thể làm tăng ma sát hoặc cản trở chuyển động.

Ngoài ra, cặn bẩn có thể làm nghẹt những đường dầu nhỏ trong mạch pilot.

Khi đó, van có thể phản ứng chậm, chuyển trạng thái không đều hoặc bị kẹt tại một vị trí.

Đối với van tỷ lệ và van servo, yêu cầu độ sạch của dầu thường nghiêm ngặt hơn do cấu tạo điều khiển chính xác.

Vì vậy, khi van đóng mở chậm, cần kiểm tra tình trạng dầu và bộ lọc trước khi kết luận cơ cấu bên trong bị hỏng.

Con trượt van bị kẹt do những nguyên nhân nào?

Con trượt là bộ phận chuyển động bên trong nhiều loại van phân phối thủy lực.

Khi con trượt dịch chuyển, các cửa dầu được kết nối hoặc ngắt theo sơ đồ thiết kế.

Nếu con trượt bị kẹt hoặc chuyển động khó khăn, thời gian chuyển trạng thái có thể tăng.

Một số nguyên nhân gồm:

• Cặn bẩn tích tụ trong khe hở.
• Bề mặt con trượt bị xước.
• Chi tiết bên trong bị mài mòn.
• Thân van bị biến dạng do lắp đặt.
• Lực điều khiển không đủ.
• Dầu có độ nhớt không phù hợp.

Ví dụ, nếu bu lông lắp van được siết không đúng yêu cầu hoặc bề mặt lắp ghép không phù hợp, thân van có thể bị biến dạng trong một số trường hợp, làm ảnh hưởng đến chuyển động của con trượt.

Tuy nhiên, không nên tháo con trượt ngay khi van phản ứng chậm. Trước tiên cần kiểm tra nguồn điện, áp suất pilot và điều kiện dòng dầu.

Nhiệt độ và độ nhớt dầu có ảnh hưởng đến tốc độ van không?

Có thể.

Khi nhiệt độ dầu thấp, độ nhớt thường tăng. Điều này có thể làm tăng sức cản dòng chảy qua các khe hở và đường dẫn nhỏ bên trong van.

Đối với những van sử dụng mạch pilot, độ nhớt cao có thể ảnh hưởng đến quá trình cấp và xả dầu tại khoang điều khiển.

Vì vậy, một số hệ thống có thể phản ứng chậm khi mới khởi động nhưng hoạt động ổn định hơn sau khi dầu đạt nhiệt độ làm việc phù hợp.

Ngược lại, khi dầu quá nóng, độ nhớt giảm có thể làm tăng rò rỉ nội tại những thiết bị đã bị mài mòn.

Tuy nhiên, không nên tự ý thay dầu có độ nhớt thấp hơn để làm van hoạt động nhanh hơn.

Loại dầu cần phù hợp với yêu cầu của bơm, van và điều kiện vận hành của toàn bộ hệ thống.

Đường dầu hồi và đường pilot bị cản có ảnh hưởng không?

Có thể.

Trong van điều khiển pilot, quá trình chuyển trạng thái phụ thuộc vào việc dầu được cấp đến và thoát khỏi các khoang điều khiển.

Nếu đường pilot bị hạn chế lưu lượng, áp suất trong khoang điều khiển có thể thay đổi chậm.

Tương tự, nếu đường xả pilot có áp suất ngược quá lớn, dầu có thể khó thoát khỏi khoang điều khiển.

Khi đó, con trượt chính có thể chuyển trạng thái chậm hoặc không đạt vị trí yêu cầu.

Một số nguyên nhân cần kiểm tra gồm:

• Đường pilot bị nghẹt.
• Đường xả bị bóp hẹp.
• Bộ lọc trên mạch điều khiển bị bẩn.
• Áp suất hồi vượt giới hạn cho phép.
• Cấu hình pilot không phù hợp.

Tuy nhiên, một số van được thiết kế có tiết lưu pilot nhằm điều chỉnh tốc độ chuyển trạng thái. Vì vậy cần phân biệt đặc tính bình thường với tình trạng cản trở bất thường.

Vì sao van đã chuyển trạng thái nhưng xi lanh vẫn chạy chậm?

Đây là vấn đề dễ bị nhầm với lỗi đóng mở chậm của van.

Nếu van đã chuyển trạng thái đúng thời gian nhưng xi lanh vẫn di chuyển chậm, nguyên nhân có thể nằm ở lưu lượng dầu hoặc điều kiện tải.

Một số yếu tố cần xem xét gồm:

• Bơm cung cấp thiếu lưu lượng.
• Van tiết lưu đang hạn chế dòng dầu.
• Đường ống bị bóp hẹp.
• Bộ lọc bị nghẹt.
• Xi lanh bị rò rỉ nội.
• Áp suất hồi tăng bất thường.
• Tải hoặc ma sát cơ khí quá lớn.

Ví dụ, van phân phối có thể đã nối P với A và B với T, nhưng nếu lưu lượng cấp vào xi lanh không đủ, piston vẫn chuyển động chậm.

Vì vậy cần xác định thời điểm van nhận lệnh, thời điểm van thực sự chuyển trạng thái và thời điểm xi lanh bắt đầu di chuyển.

Cách kiểm tra van thủy lực đóng mở chậm

Khi van phản ứng chậm, cần kiểm tra theo trình tự thay vì tháo van ngay.

Kiểm tra tín hiệu điều khiển: Xác định van có nhận đúng lệnh hay không. Với van điện từ, kiểm tra điện áp thực tế tại coil. Với van điều khiển pilot, kiểm tra điều kiện áp suất điều khiển.

Kiểm tra áp suất hệ thống: Đo áp suất tại những điểm đo phù hợp để xác định nguồn cấp và điều kiện làm việc của van.

Kiểm tra dầu thủy lực: Xem xét nhiệt độ, độ nhớt, tình trạng nhiễm bẩn và bộ lọc.

Kiểm tra đường pilot và đường xả: Xác định đường dầu điều khiển có bị cản trở hoặc xuất hiện áp suất ngược bất thường hay không.

Kiểm tra cơ cấu bên trong: Nếu các điều kiện bên ngoài phù hợp nhưng van vẫn phản ứng chậm, cần xem xét khả năng phần ứng hoặc con trượt bị kẹt, mài mòn.

Việc tháo kiểm tra phải được thực hiện sau khi hệ thống đã được cô lập, xả áp và đưa về trạng thái an toàn.

Đặc biệt, không được tự ý nối tắt mạch liên động hoặc tháo đường dầu đang chịu áp suất để thử van.

Làm thế nào khắc phục tình trạng van thủy lực đóng mở chậm?

Phương án xử lý phụ thuộc vào nguyên nhân đã xác định.

Nếu nguồn điện không ổn định, cần kiểm tra dây dẫn, đầu nối, bộ nguồn và thiết bị đóng cắt.

Nếu coil bị hư hỏng, cần thay đúng loại có thông số tương thích.

Nếu áp suất pilot không đủ, cần kiểm tra nguồn cấp, đường pilot và đường xả theo sơ đồ.

Nếu dầu nhiễm bẩn, cần kiểm tra bộ lọc, tình trạng dầu và nguyên nhân gây nhiễm bẩn. Không nên chỉ vệ sinh van rồi tiếp tục sử dụng dầu bẩn.

Nếu con trượt bị kẹt hoặc mài mòn, cần kiểm tra và sửa chữa theo hướng dẫn của nhà sản xuất.

Nếu nguyên nhân nằm ở độ nhớt hoặc nhiệt độ dầu, cần điều chỉnh điều kiện vận hành và sử dụng dầu phù hợp.

Sau khi xử lý, cần kiểm tra lại thời gian phản ứng của van trong điều kiện vận hành phù hợp trước khi đưa hệ thống trở lại hoạt động bình thường.

Làm thế nào hạn chế van thủy lực đóng mở chậm?

Để hạn chế sự cố, cần kiểm soát cả điều kiện điện, thủy lực và cơ khí.

Một số nguyên tắc quan trọng gồm:

• Sử dụng van phù hợp với chức năng của mạch.
• Cấp đúng điện áp và loại nguồn cho coil.
• Kiểm tra dây dẫn và đầu nối.
• Duy trì độ sạch của dầu thủy lực.
• Sử dụng dầu có độ nhớt phù hợp.
• Kiểm soát nhiệt độ dầu.
• Kiểm tra bộ lọc theo tình trạng thực tế.
• Đảm bảo áp suất pilot phù hợp.
• Không để đường pilot hoặc đường xả bị cản trở.
• Lắp đặt van theo đúng yêu cầu kỹ thuật.

Đối với hệ thống có chu kỳ hoạt động nhanh hoặc yêu cầu điều khiển chính xác, nên theo dõi thời gian đáp ứng của van và kiểm tra khi xuất hiện thay đổi bất thường.

Kết luận

Van thủy lực đóng mở chậm có thể xuất phát từ nhiều nguyên nhân như nguồn điện không ổn định, cuộn coil gặp vấn đề, áp suất pilot không đủ, dầu nhiễm bẩn, con trượt bị kẹt hoặc độ nhớt dầu không phù hợp.

Tuy nhiên, cần phân biệt van thực sự chuyển trạng thái chậm với trường hợp van đã chuyển bình thường nhưng xi lanh hoặc motor hoạt động chậm. Hai hiện tượng này có thể liên quan đến những bộ phận khác nhau.

Khi kiểm tra, nên thực hiện theo trình tự từ tín hiệu điều khiển, áp suất, tình trạng dầu đến cơ cấu bên trong van. Việc xác định đúng nguyên nhân giúp hạn chế thay thế thiết bị không cần thiết và tránh những thao tác có thể ảnh hưởng đến an toàn vận hành.

Khi cần lựa chọn hoặc thay thế thiết bị, có thể tham khảo các loại van thủy lực theo chức năng của mạch, sau đó đối chiếu áp suất, lưu lượng, phương pháp điều khiển và điều kiện lắp đặt của từng sản phẩm.
