Khớp nối nhanh ISO 7241-A là một dòng khớp nối nhanh dùng để kết nối và tháo rời nhanh hai đường ống trong hệ thống thủy lực mà không cần tháo ren hoặc sử dụng nhiều dụng cụ. Dòng Series A được tiêu chuẩn hóa về kích thước giao diện kết nối, giúp các đầu đực và đầu cái tương thích theo đúng tiêu chuẩn có khả năng lắp ghép với nhau.

Khớp nối nhanh ISO 7241-A được sử dụng phổ biến trong:

• Máy công trình.
• Máy nông nghiệp.
• Máy lâm nghiệp.
• Bộ nguồn thủy lực.
• Máy công nghiệp.
• Xe nâng.
• Máy xúc.
• Máy đào.
• Cẩu thủy lực.
• Các thiết bị cần tháo lắp đường dầu thường xuyên.

Các loại phổ biến gồm:

• Khớp nối ISO A đầu đực.
• Khớp nối ISO A đầu cái.
• Khớp nối ISO A áp cao.
• Khớp nối ISO A inox.

Khi lựa chọn không nên chỉ dựa vào kích thước ren. Cần kiểm tra đồng thời size thân khớp, tiêu chuẩn ISO Series A, kiểu ren phía sau, áp suất làm việc, lưu lượng, vật liệu và loại gioăng.

Khớp nối nhanh ISO 7241-A là gì?

Khớp nối nhanh ISO 7241-A là dòng quick coupling có giao diện kết nối thuộc Series A của tiêu chuẩn ISO 7241 dành cho hệ thống truyền động thủy lực.

Một bộ khớp hoàn chỉnh thường gồm:

• Đầu đực – male plug hoặc nipple.
• Đầu cái – female coupling hoặc socket.

Khi hai đầu được kết nối, cơ cấu khóa giữ đầu đực trong đầu cái và các van bên trong mở ra để dầu có thể lưu thông.

Khi tháo hai đầu:

• Van trong đầu đực đóng lại.
• Van trong đầu cái đóng lại.
• Dòng dầu được hạn chế thoát ra ngoài theo cấu tạo của sản phẩm.

Nhờ đó đường dầu có thể được tháo và kết nối thuận tiện hơn so với việc sử dụng fitting ren thông thường.

Tên gọi ISO 7241-A được sử dụng phổ biến trên thị trường. Theo tiêu chuẩn hiện hành, cách mô tả chính xác hơn là ISO 7241 Series A.

Tiêu chuẩn ISO 7241 Series A là gì?

ISO 7241 quy định kích thước giao diện và một số yêu cầu cơ bản đối với các dòng khớp nối nhanh dùng trong hệ thống thủy lực.

Tiêu chuẩn chia thành hai nhóm giao diện chính:

• Series A.
• Series B.

Series A được sử dụng rộng trong nhiều hệ thống thủy lực, đặc biệt phổ biến trên máy nông nghiệp, máy lâm nghiệp và nhiều thiết bị công nghiệp.

Việc tuân theo cùng một giao diện tiêu chuẩn giúp tăng khả năng lắp ghép giữa đầu đực và đầu cái của các nhà sản xuất khác nhau.

Tuy nhiên cần hiểu đúng:

Cùng tiêu chuẩn ISO 7241 Series A không có nghĩa mọi sản phẩm có cùng áp suất, vật liệu, gioăng hoặc lưu lượng.

Tiêu chuẩn hóa giao diện không đồng nghĩa toàn bộ thông số kỹ thuật của các hãng giống nhau.

Khi thay thế vẫn cần kiểm tra:

• Size.
• Áp suất.
• Lưu lượng.
• Ren.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Môi chất.

Cấu tạo khớp nối nhanh ISO 7241-A

Cấu tạo cụ thể phụ thuộc vào từng hãng nhưng một bộ khớp nối thường gồm các thành phần chính sau.

Thân đầu cái

Đầu cái là bộ phận chứa:

• Cơ cấu khóa.
• Bi khóa.
• Ống trượt.
• Van đóng mở.
• Lò xo.
• Gioăng.

Đầu đực được đưa vào bên trong đầu cái khi kết nối.

Đầu đực

Đầu đực có phần giao diện được gia công theo kích thước Series A.

Trên thân thường có:

• Vùng lắp vào đầu cái.
• Rãnh khóa.
• Van bên trong.
• Lò xo.
• Gioăng.
• Phần ren kết nối với đường ống.

Đầu đực phải đúng Series A và đúng size của đầu cái.

Ống trượt khóa

Đầu cái thường có một ống trượt hoặc sleeve bên ngoài.

Tùy cấu tạo, người sử dụng có thể kéo sleeve để:

• Mở cơ cấu khóa.
• Đưa đầu đực vào.
• Tháo đầu đực ra.

Khi kết nối hoàn tất, sleeve trở về vị trí khóa.

Bi khóa

Nhiều dòng ISO A sử dụng các viên bi để giữ đầu đực tại vị trí kết nối.

Bi ăn vào rãnh trên đầu đực và hạn chế hai nửa khớp tự tách ra.

Khả năng giữ thực tế phụ thuộc vào thiết kế của từng sản phẩm.

Van đóng mở

Nhiều dòng ISO A thương mại sử dụng van kiểu poppet.

Khi hai nửa chưa kết nối:

• Lò xo đẩy phần tử van về vị trí đóng.

Khi ghép hai nửa:

• Các phần tử van tác động lẫn nhau.
• Hai van mở.
• Dầu có thể đi qua.

Khi tháo:

• Lò xo đóng các van lại.

Cấu tạo van cụ thể có thể khác giữa các hãng và series.

Lò xo

Lò xo được sử dụng tại:

• Cơ cấu van.
• Cơ cấu sleeve.
• Các vị trí hồi cơ khí khác.

Lực lò xo ảnh hưởng đến hoạt động của khớp nhưng được thiết kế theo từng model.

Gioăng làm kín

Khớp nối thường sử dụng O-ring hoặc các phần tử làm kín khác.

Vật liệu có thể gồm:

• NBR.
• FKM.
• Các elastomer phù hợp khác.

tùy môi chất và nhiệt độ.

Không nên thay gioăng chỉ dựa vào kích thước nếu chưa kiểm tra vật liệu tương thích.

Nguyên lý hoạt động của khớp nối nhanh ISO A

Khớp nối cho phép người vận hành kết nối và tháo đường dầu nhanh thông qua cơ cấu khóa cơ khí.

Khi chưa kết nối

Đầu đực và đầu cái tách rời.

Các van bên trong thường ở trạng thái đóng nhằm hạn chế dầu thoát ra.

Khi kết nối

Quá trình cơ bản gồm:

1. Đưa đầu đực vào đầu cái.
2. Cơ cấu khóa dịch chuyển.
3. Đầu đực đi tới vị trí lắp hoàn chỉnh.
4. Bi khóa giữ đầu đực.
5. Các phần tử van tác động vào nhau.
6. Van hai phía mở.
7. Dầu có thể lưu thông.

Khi sleeve trở lại vị trí khóa, hai đầu được giữ với nhau.

Khi tháo

Tùy cấu tạo, người sử dụng kéo hoặc thao tác sleeve để giải phóng cơ cấu khóa.

Sau đó:

1. Đầu đực được kéo ra.
2. Van hai phía trở về vị trí đóng.
3. Dòng dầu bị ngắt.
4. Hai nửa khớp được tách rời.

Không nên tháo khớp khi hệ thống đang có áp suất nếu sản phẩm và quy trình vận hành không cho phép.

Các loại khớp nối nhanh ISO 7241-A phổ biến

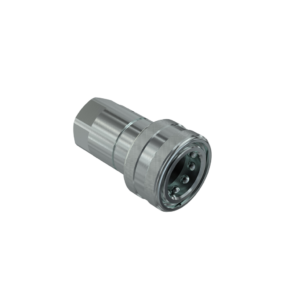

Khớp nối ISO A đầu cái

Khớp nối ISO A đầu cái là phần coupling body tiếp nhận đầu đực.

Đầu cái thường chứa:

• Sleeve.
• Bi khóa.
• Van.
• Lò xo.
• Gioăng.

Phía sau đầu cái có thể sử dụng nhiều loại kết nối như:

• BSP.
• NPT.
• Metric.
• Các chuẩn khác.

tùy sản phẩm.

Khi lựa chọn cần xác định:

• Size ISO A.
• Kích thước ren.
• Chuẩn ren.
• Áp suất.
• Lưu lượng.
• Vật liệu.
• Loại gioăng.

Không nên chỉ mua đầu cái dựa vào ren phía sau.

Ví dụ hai đầu cái cùng ren 1/2″ vẫn có thể khác kích thước giao diện quick coupling.

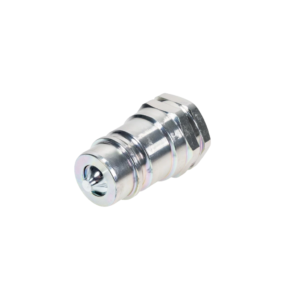

Khớp nối ISO A đầu đực

Khớp nối ISO A đầu đực là phần plug hoặc nipple được đưa vào đầu cái.

Phần đầu phải có kích thước và hình dạng phù hợp với giao diện Series A cùng size.

Phía sau đầu đực có thể kết nối với:

• Ống mềm.
• Ống cứng.
• Van.
• Thiết bị.
• Adapter.

thông qua ren tương ứng.

Khi thay đầu đực cần kiểm tra:

• Profile ISO A.
• Size thân.
• Kiểu ren.
• Áp suất.
• Vật liệu.

Không nên chỉ mang đầu đực tới thử bằng cách thấy “cắm vừa”.

Khớp phải khóa chắc và đúng tiêu chuẩn.

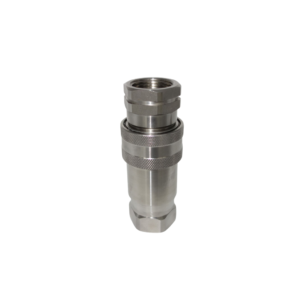

Khớp nối ISO A áp cao

Khớp nối ISO A áp cao là các model Series A được thiết kế để đáp ứng mức áp suất cao hơn theo thông số của nhà sản xuất.

Điểm quan trọng là ISO 7241-A không phải một mức áp suất cố định.

Khả năng chịu áp thay đổi theo:

• Size.
• Vật liệu.
• Cấu tạo.
• Nhà sản xuất.
• Gioăng.
• Nhiệt độ.

Do đó tên gọi “ISO A áp cao” chưa đủ để lựa chọn.

Cần kiểm tra chính xác:

• Áp suất làm việc.
• Áp suất xung.
• Lưu lượng.
• Nhiệt độ.
• Môi chất.

Không nên sử dụng burst pressure làm áp suất vận hành.

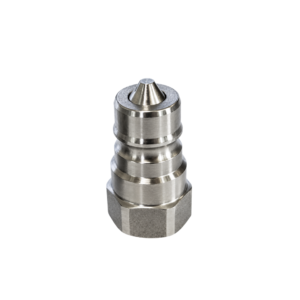

Khớp nối ISO A inox

Khớp nối ISO A inox được sử dụng khi cần khả năng chống ăn mòn cao hơn các dòng thép carbon thông thường.

Ứng dụng có thể gồm:

• Môi trường biển.
• Hóa chất.
• Ngoài trời.
• Nhà máy thực phẩm.
• Dược phẩm.
• Các hệ thống sử dụng inox.

Khi lựa chọn cần kiểm tra:

• Mác inox.
• Môi chất.
• Áp suất.
• Nhiệt độ.
• Vật liệu gioăng.
• Yêu cầu chống ăn mòn.

Không nên mặc định khớp inox luôn chịu áp cao hơn khớp thép.

Khả năng chịu áp được quyết định bởi thiết kế cụ thể của từng model.

Kích thước khớp nối nhanh ISO A

Các nhà sản xuất cung cấp Series A với nhiều kích thước danh nghĩa khác nhau.

Trên thị trường có thể gặp các size như:

• 1/4″.
• 3/8″.
• 1/2″.
• 3/4″.
• 1″.

và các kích thước khác tùy dòng sản phẩm.

Kích thước này cần được phân biệt với size ren phía sau khớp.

Ví dụ một coupling có:

• Body size 1/2″.
• Ren BSP 1/2″.

là cấu hình thường gặp, nhưng không nên mặc định body size luôn bằng kích thước ren.

Tùy sản phẩm có thể có:

• Body size lớn hơn ren.
• Body size nhỏ hơn ren.
• Adapter chuyển đổi.

Khi thay khớp cũ cần xác định cả hai thông số.

Ren kết nối của khớp ISO 7241-A

Phần giao diện nhanh Series A và phần ren phía sau là hai yếu tố khác nhau.

Một khớp ISO A có thể sử dụng nhiều chuẩn ren.

Ren BSP

BSP được sử dụng phổ biến trên nhiều thiết bị thủy lực.

Có thể gặp:

• BSPP.
• BSPT.

Cần xác định đúng kiểu ren và phương pháp làm kín.

Ren NPT

NPT là ren côn thường gặp trên nhiều thiết bị.

Không nên lắp NPT trực tiếp với BSPT chỉ vì kích thước gần giống.

Ren Metric

Một số sản phẩm sử dụng ren metric.

Cần xác định:

• Đường kính.
• Bước ren.
• Bề mặt làm kín.

Các kết nối khác

Tùy hãng có thể có:

• JIC.
• ORFS.
• Adapter chuyên dụng.

Nếu không có đúng loại ren, có thể sử dụng adapter phù hợp nhưng nên hạn chế số đầu chuyển không cần thiết.

Vật liệu của khớp nối nhanh ISO A

Khớp nối bằng thép

Thép là vật liệu phổ biến nhất trong nhiều hệ thống thủy lực.

Ưu điểm:

• Độ bền cơ học tốt.
• Phù hợp nhiều ứng dụng công nghiệp.
• Có nhiều kích thước.
• Chi phí hợp lý.

Bề mặt thường được xử lý để hỗ trợ chống ăn mòn.

Khả năng chống ăn mòn cụ thể phụ thuộc vào lớp phủ của từng sản phẩm.

Khớp nối bằng inox

Inox được sử dụng tại môi trường cần chống ăn mòn cao hơn.

Ưu điểm:

• Khả năng chống gỉ tốt hơn trong nhiều môi trường.
• Phù hợp với một số hóa chất.
• Phù hợp hệ thống inox.

Tuy nhiên giá thành thường cao hơn thép.

Gioăng

Vật liệu gioăng phải tương thích với môi chất.

Không nên chỉ kiểm tra vật liệu thân khớp mà bỏ qua seal.

Ví dụ một thân inox có thể phù hợp môi trường ăn mòn nhưng gioăng tiêu chuẩn chưa chắc phù hợp với hóa chất đang sử dụng.

Áp suất làm việc của khớp nối ISO A

Khả năng chịu áp là thông số quan trọng khi lựa chọn.

Không có một mức áp suất chung cho toàn bộ ISO 7241-A.

Áp suất thay đổi theo:

• Size.
• Hãng.
• Series.
• Vật liệu.
• Gioăng.
• Nhiệt độ.

Một số series thương mại có thể có mức làm việc khác nhau giữa size nhỏ và size lớn.

Do đó khi chọn cần tra working pressure của đúng model và đúng size.

Áp suất xung

Máy thủy lực không chỉ có áp suất tĩnh.

Có thể xuất hiện xung khi:

• Van chuyển trạng thái.
• Xy lanh cuối hành trình.
• Tải thay đổi.
• Máy công trình hoạt động.

Khớp phải phù hợp với điều kiện động của hệ thống.

Áp suất phá hủy

Burst pressure là thông số kiểm tra độ bền.

Không nên sử dụng giá trị này làm áp suất làm việc.

Lưu lượng qua khớp nối nhanh ISO A

Khớp nối tạo ra một mức cản nhất định cho dòng dầu vì:

• Tiết diện bên trong nhỏ hơn đường ống tại một số vị trí.
• Dầu phải đi qua van poppet.
• Dòng dầu thay đổi tiết diện.
• Có các chi tiết cơ khí bên trong.

Nếu chọn body size quá nhỏ so với lưu lượng, có thể gây:

• Sụt áp.
• Sinh nhiệt.
• Giảm tốc độ xy lanh.
• Giảm hiệu suất.

Do đó không nên lựa chọn khớp chỉ theo ren.

Nếu đường ống có lưu lượng lớn cần kiểm tra đường đặc tính lưu lượng – sụt áp của đúng model.

Có thể kết nối ISO 7241-A của hai hãng khác nhau không?

Mục tiêu của tiêu chuẩn là tạo khả năng tương thích về giao diện giữa các sản phẩm cùng Series A và cùng kích thước.

Tuy nhiên trong thực tế vẫn nên kiểm tra trước khi kết hợp sản phẩm khác hãng.

Lý do là hai sản phẩm có thể khác:

• Áp suất làm việc.
• Gioăng.
• Vật liệu.
• Lưu lượng.
• Dung sai sản xuất.
• Điều kiện môi trường.
• Các tùy chọn đặc biệt.

Nếu hai nửa đúng ISO Series A và đúng size thì về nguyên tắc giao diện được thiết kế để có khả năng lắp ghép.

Nhưng khả năng của bộ khớp sau khi ghép phải lấy theo thành phần có giới hạn thấp hơn.

Khớp ISO A có kết nối dưới áp suất được không?

Không nên mặc định.

Với nhiều khớp nối nhanh thông thường, nếu một hoặc hai phía còn áp suất cao:

• Lực tác động lên van lớn.
• Khó đẩy hai đầu vào nhau.
• Khó tháo.
• Có thể gây nguy hiểm.

Chỉ nên kết nối hoặc tháo dưới áp suất khi model cụ thể được nhà sản xuất thiết kế cho chức năng này.

Một số dòng Push-Pull hoặc coupling chuyên dụng có giải pháp hỗ trợ kết nối khi còn áp suất, nhưng đó là đặc tính của sản phẩm cụ thể, không phải mặc định của mọi ISO 7241-A.

Khi không có thông tin rõ ràng, nên:

• Dừng hệ thống.
• Xả áp theo quy trình.
• Xác nhận đường dầu đã ở trạng thái an toàn.
• Sau đó mới kết nối hoặc tháo khớp.

So sánh khớp nối nhanh ISO 7241-A và ISO 7241-B

ISO 7241 có Series A và Series B, nhưng hai giao diện không nên được coi là thay thế trực tiếp.

Tiêu chí	ISO 7241 Series A	ISO 7241 Series B
Giao diện	Series A	Series B
Khả năng lắp lẫn A–B	Không mặc định	Không mặc định
Ứng dụng phổ biến	Thủy lực, nông nghiệp, máy công trình	Công nghiệp, một số hệ tại Bắc Mỹ
Đầu đực	Profile Series A	Profile Series B
Đầu cái	Profile Series A	Profile Series B
Áp suất	Theo model	Theo model
Vật liệu	Thép, inox…	Thép, đồng, inox… tùy dòng

Không nên chọn Series B để thay Series A chỉ vì cùng ren hoặc cùng body size.

Phải đối chiếu đúng giao diện coupling.

So sánh ISO 7241-A và khớp nối nhanh mặt phẳng

Khớp mặt phẳng thường sử dụng giao diện khác, phổ biến là các dòng theo ISO 16028 hoặc thiết kế flat-face tương ứng.

Tiêu chí	ISO 7241-A	Khớp mặt phẳng
Bề mặt kết nối	Kiểu profile Series A	Hai mặt tương đối phẳng
Van	Thường kiểu poppet ở nhiều dòng	Flat-face
Dầu rò khi tháo	Có thể nhiều hơn flat-face tùy model	Thường được thiết kế để giảm rò
Bụi bẩn	Có hốc quanh phần kết nối	Mặt ngoài dễ lau sạch hơn
Ứng dụng	Thủy lực phổ thông, nông nghiệp	Máy công trình, môi trường cần hạn chế nhiễm bẩn
Khả năng lắp lẫn	Theo Series A	Theo profile flat-face tương ứng

Không có loại nào tốt hơn trong mọi ứng dụng.

ISO A phù hợp với nhiều hệ thống truyền thống và có khả năng tương thích rộng.

Flat-face có lợi thế trong những ứng dụng cần hạn chế dầu rò và dễ vệ sinh bề mặt kết nối.

Ưu điểm của khớp nối nhanh ISO 7241-A

Tháo lắp nhanh

Đây là ưu điểm chính.

Người sử dụng không cần tháo toàn bộ ren của đường ống mỗi lần thay thiết bị.

Tiêu chuẩn hóa giao diện

Series A giúp các nhà sản xuất có một profile kết nối chung theo tiêu chuẩn.

Điều này thuận tiện khi:

• Thay thế.
• Bảo trì.
• Tìm linh kiện.
• Kết nối nhiều thiết bị.

Tự đóng khi tháo ở nhiều thiết kế

Nhiều sản phẩm sử dụng van ở cả đầu đực và đầu cái.

Khi tách hai nửa, van tự đóng để hạn chế lượng dầu thoát ra.

Phù hợp nhiều hệ thống

Có thể sử dụng trên:

• Máy nông nghiệp.
• Máy công trình.
• Bộ nguồn.
• Máy công nghiệp.
• Thiết bị di động.

Nhiều vật liệu

Có thể lựa chọn:

• Thép.
• Inox.
• Các cấu hình vật liệu khác tùy hãng.

Nhiều kiểu ren

Có thể kết hợp với:

• BSP.
• NPT.
• Metric.
• Các chuẩn khác.

Hạn chế và những điểm cần lưu ý

Vẫn có thể rò một lượng dầu khi tháo

Các khớp poppet truyền thống có thể giữ lại một lượng dầu trong vùng giao diện.

Khi tháo, một phần dầu có thể thoát ra.

Nếu ứng dụng yêu cầu hạn chế rò rất cao, có thể xem xét khớp mặt phẳng phù hợp.

Có thể đưa bụi vào hệ thống

Nếu hai đầu coupling không được vệ sinh trước khi kết nối, bụi bẩn trên bề mặt có thể đi vào dầu.

Đây là vấn đề quan trọng trong hệ thống thủy lực.

Tạo tổn thất áp suất

Van và tiết diện bên trong khớp tạo sụt áp.

Nếu chọn size quá nhỏ, tổn thất tăng.

Không mặc định kết nối dưới áp

Khớp tiêu chuẩn thông thường có thể rất khó kết nối nếu đường dầu còn áp suất.

Gioăng có thể lão hóa

Gioăng chịu ảnh hưởng của:

• Nhiệt.
• Dầu.
• Hóa chất.
• Thời gian.
• Ma sát khi kết nối.

Cần kiểm tra và thay khi cần.

Ứng dụng của khớp nối nhanh ISO 7241-A

Máy nông nghiệp

Series A được sử dụng rộng trong các hệ thống thủy lực của:

• Máy kéo.
• Máy gặt.
• Máy gieo.
• Máy nông nghiệp gắn ngoài.
• Xy lanh thiết bị.

Khớp nối giúp tháo và lắp thiết bị thủy lực nhanh khi thay phụ kiện.

Máy công trình

Ứng dụng trên:

• Máy xúc.
• Máy đào.
• Xe nâng.
• Cẩu.
• Máy chuyên dụng.

Có thể dùng để kết nối:

• Bộ công tác.
• Hose.
• Xy lanh.
• Thiết bị thủy lực phụ.

Bộ nguồn thủy lực

Khớp giúp bộ nguồn có thể kết nối nhanh với:

• Máy.
• Xy lanh.
• Motor.
• Bàn thử.
• Thiết bị di động.

Đặc biệt thuận tiện với bộ nguồn dùng chung cho nhiều thiết bị.

Máy công nghiệp

Khớp nối được sử dụng khi:

• Máy cần thay module.
• Thiết bị được tháo lắp thường xuyên.
• Cần bảo trì nhanh.
• Cần tách cụm thủy lực khỏi máy.

Thiết bị thử nghiệm

Bàn test và thiết bị bảo trì có thể dùng quick coupling để thay đổi nhanh:

• Xy lanh thử.
• Motor.
• Bộ nguồn.
• Thiết bị đo.

Máy lâm nghiệp

Series A cũng được sử dụng trong nhiều thiết bị lâm nghiệp và máy di động có hệ thống thủy lực tháo lắp.

Lưu ý khi lắp đặt khớp nối ISO A

Xác định đúng Series A

Không nên chỉ so sánh hình dạng bằng mắt.

Cần xác định:

• Tiêu chuẩn.
• Series.
• Size.

Không cố ghép ISO A với:

• ISO B.
• Flat-face.
• Profile khác.

Kiểm tra đúng size

Đầu đực và đầu cái phải cùng kích thước giao diện.

Ren phía sau có thể khác nhưng body size phải tương thích.

Giữ bề mặt sạch

Trước khi kết nối cần lau sạch:

• Đầu đực.
• Miệng đầu cái.

Không để:

• Bụi.
• Cát.
• Mạt kim loại.
• Đất.

đi vào hệ thống.

Đây là việc đặc biệt quan trọng trên máy công trình và máy nông nghiệp.

Sử dụng nắp che khi tháo

Khi hai đầu không kết nối nên sử dụng:

• Dust cap.
• Dust plug.

nếu có.

Nắp giúp hạn chế bụi bẩn xâm nhập và bảo vệ bề mặt coupling.

Không dùng búa để ép khớp

Nếu không kết nối được cần kiểm tra:

• Có áp suất dư không.
• Hai đầu có đúng size không.
• Bi khóa có bị kẹt không.
• Đầu đực có biến dạng không.
• Bụi bẩn có mắc trong cơ cấu không.

Không nên dùng lực va đập mạnh để ép hai nửa vào nhau.

Không kéo hose để tháo khớp

Khi tháo nên thao tác trực tiếp vào cơ cấu coupling.

Kéo mạnh hose có thể làm:

• Hỏng đầu bấm.
• Tạo tải lên coupling.
• Hư ống.

Không để coupling chịu tải cơ học lớn

Khớp không nên chịu toàn bộ:

• Trọng lượng hose dài.
• Lực kéo.
• Rung mạnh.
• Tải ngang.

Cần bố trí hose và kẹp phù hợp.

Một số lỗi thường gặp ở khớp nối nhanh ISO A

Không cắm được đầu đực vào đầu cái

Nguyên nhân có thể gồm:

• Áp suất dư trong đường dầu.
• Sai Series.
• Sai size.
• Đầu đực bị biến dạng.
• Sleeve bị kẹt.
• Bụi bẩn.

Không nên dùng búa hoặc lực quá lớn để ép.

Khớp bị rò khi đã kết nối

Cần kiểm tra:

• O-ring.
• Bề mặt đầu đực.
• Van.
• Thân coupling.
• Hai nửa có vào hết vị trí hay không.
• Áp suất.

Nếu gioăng bị cắt hoặc chai cần thay đúng vật liệu và kích thước.

Dầu rò sau khi tháo

Một lượng dầu nhỏ có thể còn tại bề mặt của các khớp poppet.

Nếu dầu tiếp tục chảy nhiều sau khi tháo cần kiểm tra:

• Van có đóng kín không.
• Cặn bẩn.
• Lò xo.
• Seal.
• Bề mặt poppet.

Khớp tự bung khi máy hoạt động

Đây là lỗi nghiêm trọng.

Có thể liên quan tới:

• Chưa kết nối hết hành trình.
• Cơ cấu khóa hỏng.
• Rãnh đầu đực mòn.
• Bi khóa hỏng.
• Sleeve không về đúng vị trí.
• Sản phẩm không tương thích.

Cần dừng hệ thống và thay hoặc kiểm tra coupling.

Khớp nóng bất thường

Có thể do:

• Size quá nhỏ.
• Lưu lượng quá lớn.
• Sụt áp lớn.
• Van bên trong không mở hết.
• Khớp bị hỏng.

Cần kiểm tra lưu lượng và pressure drop của model.

Khớp khó tháo

Nguyên nhân có thể gồm:

• Hệ thống còn áp.
• Lực kéo từ hose.
• Sleeve bị bẩn.
• Cơ cấu khóa bị mòn.
• Đầu đực chịu tải lệch.

Cần đưa hệ thống về trạng thái an toàn trước khi xử lý.

Tư vấn lựa chọn khớp nối nhanh ISO 7241-A

Khớp nối nhanh ISO 7241-A có nhiều kích thước, ren, vật liệu và mức áp suất khác nhau. Vì vậy không nên lựa chọn chỉ dựa vào đường kính ren phía sau hoặc hình dáng đầu khớp.

Khi lựa chọn cần xác định các thông tin chính gồm:

• Tiêu chuẩn ISO 7241 Series A.
• Loại cần mua: đầu đực, đầu cái hay một bộ.
• Body size của coupling.
• Chuẩn và kích thước ren phía sau.
• Áp suất làm việc.
• Áp suất lớn nhất của hệ thống.
• Lưu lượng dầu.
• Vật liệu: thép hay inox.
• Loại dầu hoặc môi chất.
• Nhiệt độ làm việc.
• Vật liệu gioăng.
• Có yêu cầu kết nối dưới áp suất hay không.
• Điều kiện môi trường và mức độ ăn mòn.

Nếu cần thay khớp đang sử dụng, nên cung cấp ảnh đầu đực, đầu cái, kích thước thân khớp, kích thước và chuẩn ren, ký hiệu trên sản phẩm nếu có, áp suất và lưu lượng của hệ thống. Nếu chỉ còn một nửa coupling cũ thì nên gửi ảnh rõ profile kết nối để xác định đúng Series A.

Trường hợp cần ghép hai sản phẩm khác hãng, phải bảo đảm cả hai đều đúng ISO 7241 Series A và cùng body size. Đồng thời cần lấy giới hạn áp suất, nhiệt độ và môi chất theo thành phần có thông số thấp hơn trong bộ kết nối.

Đối với hệ thống thiết kế mới, nên lựa chọn body size dựa trên lưu lượng và mức sụt áp cho phép trước, sau đó mới chọn ren phù hợp với đường ống. Nếu môi trường nhiều bụi hoặc cần hạn chế tối đa lượng dầu thất thoát khi tháo, cũng nên so sánh thêm với dòng flat-face trước khi quyết định.

Tham khảo các loại Khớp nối nhanh ISO 7241-A gồm đầu đực, đầu cái, loại áp cao và inox để lựa chọn đúng kích thước, ren, vật liệu và khả năng làm việc cho từng hệ thống.

Câu hỏi thường gặp
