Khớp nối nhanh mặt phẳng là một dòng khớp nối nhanh có bề mặt tiếp xúc tương đối phẳng khi hai nửa được tách rời, giúp hạn chế lượng dầu thất thoát và giảm khả năng đưa bụi bẩn từ bên ngoài vào hệ thống trong quá trình tháo lắp.

Loại khớp này còn thường được gọi là:

• Khớp nối Flat Face.
• Flat Face coupling.
• Flush Face coupling.
• Khớp nối nhanh ISO 16028.
• Khớp nối nhanh mặt phẳng thủy lực.

Các dòng phổ biến gồm:

• Khớp nối Flat Face.
• Khớp nối ISO 16028.
• Khớp nối mặt phẳng áp cao.
• Khớp nối mặt phẳng inox.

Sản phẩm được sử dụng nhiều trên:

• Máy xúc.
• Máy đào.
• Máy công trình.
• Xe nâng.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Bộ công tác thủy lực.
• Bộ nguồn thủy lực.
• Máy công nghiệp.
• Các hệ thống cần tháo lắp đường dầu thường xuyên.

Khi lựa chọn không nên chỉ dựa vào kích thước ren phía sau. Cần xác định chính xác body size, profile kết nối, tiêu chuẩn ISO 16028 nếu có, áp suất, lưu lượng, vật liệu, gioăng và điều kiện kết nối của hệ thống.

Khớp nối nhanh mặt phẳng là gì?

Khớp nối nhanh mặt phẳng là loại quick coupling trong đó phần đầu kết nối của hai nửa được thiết kế với bề mặt tương đối phẳng.

Một bộ khớp thường gồm:

• Đầu đực.
• Đầu cái.

Khi hai đầu chưa kết nối, van bên trong đóng đường dầu.

Khi ghép hai nửa:

• Các bề mặt được đưa sát vào nhau.
• Cơ cấu khóa giữ hai đầu.
• Van bên trong được mở.
• Dầu có thể đi qua.

Khi tháo:

• Van hai phía đóng lại.
• Hai đầu được tách rời.
• Lượng dầu bị giữ tại vùng giao diện được hạn chế so với nhiều thiết kế poppet truyền thống.

Bề mặt phẳng còn giúp việc lau sạch đầu nối trước khi ghép thuận tiện hơn.

Đây là một ưu điểm quan trọng trên máy công trình, nơi coupling thường tiếp xúc với:

• Đất.
• Cát.
• Bụi.
• Bùn.
• Dầu bẩn.
• Môi trường ngoài trời.

ISO 16028 là gì?

ISO 16028 là tiêu chuẩn quốc tế dành cho khớp nối nhanh thủy lực kiểu mặt phẳng.

Tiêu chuẩn quy định các kích thước giao diện nhằm tạo khả năng lắp lẫn giữa đầu đực và đầu cái tương thích, đồng thời quy định các yêu cầu kỹ thuật liên quan cho nhóm coupling này.

Trên thị trường thường gặp các tên:

• ISO 16028.
• Flat Face ISO 16028.
• Flush Face ISO 16028.
• Khớp nối mặt phẳng ISO.

Điểm cần hiểu đúng là:

Không phải mọi khớp nối mặt phẳng đều mặc định là ISO 16028.

Một nhà sản xuất có thể có các dòng Flat Face riêng với profile hoặc chức năng khác.

Ngược lại, khi sản phẩm được xác nhận phù hợp ISO 16028 và đúng body size, giao diện của hai nửa được thiết kế theo kích thước tiêu chuẩn tương ứng.

Tuy nhiên cùng ISO 16028 không có nghĩa tất cả sản phẩm giống nhau về:

• Áp suất.
• Lưu lượng.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Ren phía sau.
• Khả năng kết nối khi còn áp.

Những thông số này phải kiểm tra theo từng model.

Cấu tạo khớp nối nhanh mặt phẳng

Cấu tạo thay đổi theo từng hãng nhưng một bộ khớp thường gồm các thành phần chính sau.

Thân đầu cái

Đầu cái chứa phần lớn cơ cấu khóa.

Bên trong có thể gồm:

• Sleeve.
• Bi khóa.
• Van mặt phẳng.
• Lò xo.
• Gioăng.
• Các chi tiết dẫn hướng.

Phía sau thân có cổng kết nối với:

• Hose.
• Ống cứng.
• Adapter.
• Manifold.
• Thiết bị thủy lực.

Đầu đực

Đầu đực được đưa vào đầu cái khi kết nối.

Trên thân thường có:

• Profile kết nối.
• Rãnh khóa.
• Mặt van.
• Lò xo.
• Gioăng.
• Phần ren hoặc đầu kết nối phía sau.

Đầu đực và đầu cái phải đúng cùng profile và body size.

Không nên thử kết nối hai dòng khác chuẩn bằng cách chỉ kiểm tra xem có thể cắm vào nhau hay không.

Van mặt phẳng

Đây là đặc điểm quan trọng của coupling Flat Face.

Khi hai nửa tách rời, phần van ở đầu kết nối tạo bề mặt tương đối phẳng.

Thiết kế này giúp:

• Giảm hốc chứa dầu tại vùng ghép nối.
• Hạn chế dầu chảy ra khi tháo.
• Dễ lau sạch bụi trước khi kết nối.
• Hạn chế lượng không khí và bụi được đưa vào trong quá trình ghép.

Mức độ thực tế phụ thuộc vào thiết kế của từng sản phẩm.

Sleeve khóa

Đầu cái thường có sleeve bên ngoài.

Sleeve được sử dụng để:

• Mở cơ cấu khóa.
• Cho phép đưa đầu đực vào.
• Giữ đầu đực sau khi kết nối.
• Giải phóng đầu đực khi tháo.

Một số model có thêm cơ cấu khóa an toàn nhằm hạn chế coupling tự tháo ngoài ý muốn.

Bi khóa

Các viên bi nằm trong thân coupling và tác động vào rãnh của đầu đực.

Khi coupling đã ghép đúng vị trí, bi giữ hai nửa với nhau.

Nếu:

• Bi mòn.
• Rãnh đầu đực mòn.
• Sleeve hỏng.
• Hai nửa không đúng profile.

khả năng giữ coupling có thể bị ảnh hưởng.

Lò xo

Lò xo được sử dụng trong:

• Van.
• Sleeve.
• Cơ cấu hồi.

Lò xo giúp các chi tiết trở lại trạng thái đóng hoặc khóa khi lực tác động được loại bỏ.

Gioăng làm kín

Khớp nối nhanh sử dụng các gioăng phù hợp để hạn chế rò dầu.

Tùy model có thể sử dụng:

• NBR.
• FKM.
• Các vật liệu elastomer khác.

Gioăng cần tương thích với:

• Dầu.
• Hóa chất.
• Nhiệt độ.
• Điều kiện môi trường.

Không nên thay O-ring chỉ dựa vào đường kính nếu chưa biết vật liệu và độ cứng yêu cầu.

Nguyên lý hoạt động của khớp nối nhanh mặt phẳng

Khi hai đầu tách rời

Van ở đầu đực và đầu cái ở trạng thái đóng.

Điều này giúp hạn chế:

• Dầu thoát khỏi đường ống.
• Không khí đi vào hệ thống.
• Tạp chất đi sâu vào đường dầu.

Bề mặt ngoài của hai đầu tương đối phẳng nên có thể được lau sạch trước khi ghép.

Khi kết nối

Quá trình cơ bản gồm:

1. Lau sạch hai mặt coupling.
2. Đưa đầu đực vào đầu cái.
3. Cơ cấu khóa dịch chuyển.
4. Hai mặt van tiếp xúc.
5. Đầu đực đi tới đúng vị trí.
6. Van hai phía được mở.
7. Bi hoặc cơ cấu khóa giữ hai nửa.
8. Dầu có thể lưu thông.

Sau khi ghép cần kiểm tra coupling đã khóa hoàn toàn.

Không nên chỉ cắm sơ bộ rồi vận hành hệ thống.

Khi tháo

Trước khi tháo cần bảo đảm điều kiện áp suất phù hợp với model.

Sau đó:

1. Giải phóng cơ cấu khóa.
2. Rút đầu đực.
3. Hai van đóng lại.
4. Hai nửa được tách rời.

Thiết kế mặt phẳng giúp lượng dầu còn lại tại bề mặt kết nối nhỏ hơn nhiều thiết kế coupling truyền thống.

Các loại khớp nối nhanh mặt phẳng phổ biến

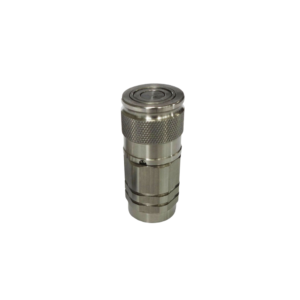

Khớp nối Flat Face

Khớp nối Flat Face là tên gọi chung cho nhóm coupling có bề mặt kết nối phẳng hoặc gần phẳng.

Ưu điểm chính thường gồm:

• Dễ lau sạch.
• Hạn chế lượng dầu rò khi tháo.
• Giảm lượng bụi bị giữ tại vùng giao diện.
• Phù hợp môi trường nhiều bụi.
• Thuận tiện cho thiết bị tháo lắp thường xuyên.

Tuy nhiên cần lưu ý:

Flat Face là mô tả cấu tạo, không mặc định đồng nghĩa với ISO 16028.

Khi mua cần xác định:

• Profile.
• Tiêu chuẩn.
• Body size.
• Ren.
• Áp suất.
• Lưu lượng.

Nếu cần thay đầu cũ, tốt nhất nên cung cấp model hoặc ảnh rõ profile.

Khớp nối ISO 16028

Khớp nối ISO 16028 là coupling mặt phẳng có giao diện tương ứng với tiêu chuẩn ISO 16028.

Việc tiêu chuẩn hóa giúp thuận tiện hơn khi:

• Thay đầu đực.
• Thay đầu cái.
• Tìm sản phẩm tương thích.
• Chuẩn hóa coupling trên nhiều máy.

Tuy nhiên cần đúng body size.

Hai sản phẩm đều ghi ISO 16028 nhưng khác body size sẽ không lắp được với nhau.

Ngoài ra phải kiểm tra:

• Áp suất.
• Lưu lượng.
• Ren.
• Seal.
• Vật liệu.

Nếu kết hợp hai hãng khác nhau, giới hạn làm việc của bộ coupling nên căn cứ theo thành phần có thông số thấp hơn.

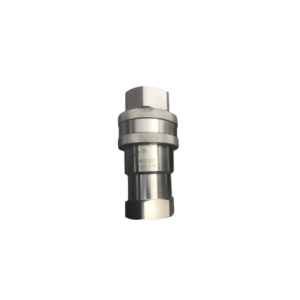

Khớp nối mặt phẳng áp cao

Khớp nối mặt phẳng áp cao là các dòng Flat Face được thiết kế cho điều kiện áp suất phù hợp với ứng dụng thủy lực áp suất cao.

Tên gọi “áp cao” không phải một mức áp suất cố định.

Khả năng làm việc thay đổi theo:

• Model.
• Body size.
• Vật liệu.
• Cấu tạo.
• Ren.
• Nhiệt độ.
• Nhà sản xuất.

Do đó khi lựa chọn cần kiểm tra working pressure của đúng size.

Không nên:

• Lấy burst pressure làm áp suất sử dụng.
• Dùng thông số của size 1/4″ cho size 1″.
• Mặc định coupling inox hoặc coupling có thân lớn luôn chịu áp cao hơn.

Đối với hệ thống có xung áp lớn còn cần xem xét điều kiện vận hành động của máy.

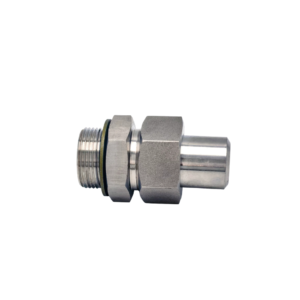

Khớp nối mặt phẳng inox

Khớp nối mặt phẳng inox được sử dụng khi cần khả năng chống ăn mòn cao hơn các dòng thép carbon thông thường.

Ứng dụng có thể gồm:

• Hóa chất.
• Tàu biển.
• Môi trường ẩm.
• Ngoài trời.
• Hệ thống inox.
• Thực phẩm.
• Dược phẩm.
• Các thiết bị chuyên dụng.

Tuy nhiên khi lựa chọn cần kiểm tra đầy đủ:

• Mác inox.
• Vật liệu seal.
• Áp suất.
• Nhiệt độ.
• Môi chất.

Không nên mặc định một coupling inox có thể sử dụng với mọi hóa chất.

Khả năng tương thích của gioăng cũng quan trọng như vật liệu thân.

Đầu đực và đầu cái khớp nối mặt phẳng

Đầu đực

Đầu đực còn có thể được gọi là:

• Male.
• Plug.
• Nipple.

Nó có phần profile được đưa vào đầu cái.

Khi chọn cần xác định:

• Body size.
• Tiêu chuẩn.
• Ren phía sau.
• Vật liệu.
• Áp suất.

Đầu cái

Đầu cái thường chứa:

• Sleeve.
• Cơ cấu khóa.
• Van.
• Gioăng.

Đầu cái thường có kích thước bên ngoài lớn hơn đầu đực.

Tuy nhiên không nên dùng đường kính ngoài thân để xác định body size nếu chưa đối chiếu catalog.

Có thể mua riêng một đầu không?

Có thể nếu xác định chính xác:

• Profile.
• Tiêu chuẩn.
• Body size.
• Khả năng tương thích.

Nếu không biết đầu còn lại thuộc chuẩn nào thì mua cả bộ thường dễ kiểm soát hơn việc ghép thử hai sản phẩm không rõ tiêu chuẩn.

Body size của khớp nối mặt phẳng

Body size là kích thước danh nghĩa của giao diện quick coupling.

Đây là thông số khác với ren phía sau.

Có thể gặp các body size như:

• 1/4″.
• 3/8″.
• 1/2″.
• 5/8″.
• 3/4″.
• 1″.
• Các kích thước khác tùy dòng.

Một coupling có thể có:

• Body size 1/2″.
• Ren 1/2″.

nhưng cũng có thể có body 1/2″ với kiểu ren hoặc kích thước ren khác.

Do đó khi đặt hàng không nên chỉ nói:

“Khớp nhanh ren 1/2.”

Cần cung cấp thêm body size hoặc model coupling.

Ren phía sau khớp nối mặt phẳng

Phần quick coupling và phần ren phía sau là hai hệ kết nối riêng.

Một coupling Flat Face có thể được cung cấp với nhiều chuẩn ren.

Ren BSP

Có thể gặp:

• BSPP.
• BSPT.

Cần xác định:

• Kích thước.
• Ren đực hay cái.
• Phương pháp làm kín.

Ren NPT

NPT là ren côn.

Không nên dùng trực tiếp với BSPT chỉ vì đường kính gần giống.

Ren Metric

Một số coupling hoặc adapter sử dụng ren metric.

Cần xác định:

• Đường kính.
• Bước ren.
• Bề mặt làm kín.

JIC và các chuẩn khác

Tùy hãng có thể có thêm:

• JIC.
• ORFS.
• SAE.
• Các cấu hình khác.

Nếu sản phẩm không có đúng đầu kết nối cần thiết có thể dùng adapter phù hợp, nhưng nên hạn chế ghép quá nhiều đầu chuyển.

Khớp nối mặt phẳng có thể kết nối khi còn áp suất không?

Đây là điểm cần đặc biệt chú ý.

Không nên mặc định khớp nối Flat Face hoặc ISO 16028 có thể kết nối và tháo khi hệ thống đang có áp suất.

ISO 16028 tiêu chuẩn không mặc định thiết kế coupling để kết nối hoặc tháo dưới áp suất.

Khi một phía còn áp suất:

• Van bị ép mạnh vào vị trí đóng.
• Cần lực lớn để mở van.
• Hai đầu có thể không ghép hết hành trình.
• Cơ cấu khóa có thể không vào đúng vị trí.

Một số nhà sản xuất có các phiên bản chuyên dụng được thiết kế để:

• Kết nối khi một phía còn áp suất.
• Giải phóng áp suất dư.
• Push-Pull.
• Connect-under-pressure.

Những khả năng này phải được xác nhận theo model cụ thể.

Nếu không có dữ liệu rõ ràng nên:

1. Dừng hệ thống.
2. Xả áp.
3. Xác nhận đường dầu ở trạng thái an toàn.
4. Sau đó mới tháo hoặc kết nối.

Vì sao khớp mặt phẳng hạn chế dầu rò?

Ở các coupling poppet truyền thống, vùng giữa hai van có thể giữ một lượng dầu nhất định.

Khi tháo, lượng dầu này có thể thoát ra ngoài.

Với thiết kế Flat Face:

• Bề mặt hai van nằm gần mặt đầu coupling.
• Thể tích dầu bị giữ giữa hai nửa giảm.
• Khi tách, lượng dầu thất thoát được hạn chế.

Điều này có lợi trong:

• Nhà xưởng cần sạch.
• Máy công trình.
• Thiết bị tháo lắp nhiều lần.
• Hệ thống cần hạn chế thất thoát dầu.
• Môi trường cần giảm nguy cơ dầu rơi xuống nền.

Tuy nhiên không nên quảng cáo là “không rò tuyệt đối” cho mọi model.

Mức thất thoát phải đánh giá theo thông số của từng sản phẩm.

Vì sao Flat Face giúp hạn chế bụi bẩn?

Sau khi tháo, mặt đầu tương đối phẳng.

Người vận hành có thể dễ dàng lau sạch bằng vật liệu phù hợp trước khi kết nối lại.

Ngược lại, một số coupling có profile sâu hoặc vùng lõm quanh poppet có thể khó làm sạch hơn.

Điều này đặc biệt hữu ích trên:

• Máy xúc.
• Máy phá đá.
• Máy nông nghiệp.
• Máy khai khoáng.
• Thiết bị ngoài công trường.

Tuy nhiên Flat Face không tự ngăn hoàn toàn bụi đi vào hệ thống.

Nếu bề mặt coupling bẩn mà vẫn kết nối, bụi vẫn có thể được đưa vào đường dầu.

Do đó vệ sinh trước khi ghép vẫn là thao tác cần thiết.

Lưu lượng qua khớp nối mặt phẳng

Khớp nối không phải một đoạn ống rỗng hoàn toàn.

Bên trong có:

• Van.
• Lò xo.
• Cơ cấu dẫn hướng.
• Các vị trí thay đổi tiết diện.

Do đó coupling tạo ra sụt áp.

Mức sụt áp phụ thuộc vào:

• Body size.
• Lưu lượng.
• Thiết kế van.
• Độ nhớt dầu.
• Nhiệt độ.
• Model.

Nếu body size quá nhỏ so với lưu lượng thực tế có thể gây:

• Sụt áp lớn.
• Dầu nóng.
• Xy lanh chậm.
• Motor giảm tốc.
• Giảm hiệu suất máy.

Vì vậy với hệ thống thiết kế mới nên chọn coupling dựa trên đường đặc tính lưu lượng – sụt áp, không chỉ dựa vào đường kính hose.

Áp suất làm việc của khớp nối mặt phẳng

Không có một mức áp suất duy nhất áp dụng cho toàn bộ danh mục.

Khả năng chịu áp phụ thuộc vào:

• Body size.
• Vật liệu.
• Series.
• Ren.
• Nhiệt độ.
• Gioăng.
• Nhà sản xuất.

Cùng một dòng, size khác nhau vẫn có thể có mức áp suất cho phép khác nhau.

Khi lựa chọn cần kiểm tra:

• Working pressure.
• Áp suất cực đại của hệ thống.
• Xung áp.
• Điều kiện nhiệt độ.

Khả năng của bộ coupling hoàn chỉnh phải lấy theo thành phần có giới hạn thấp nhất.

So sánh khớp nối mặt phẳng và ISO 7241-A

Tiêu chí	Khớp mặt phẳng	ISO 7241-A
Kiểu mặt van	Phẳng/flush face	Thường poppet ở nhiều dòng
Tiêu chuẩn phổ biến	ISO 16028	ISO 7241 Series A
Dầu thất thoát khi tháo	Được thiết kế để giảm	Thường cao hơn flat face tùy model
Khả năng vệ sinh	Mặt phẳng dễ lau	Có nhiều vùng lõm hơn
Bụi bẩn	Thuận lợi hơn khi vệ sinh	Cần vệ sinh kỹ profile
Ứng dụng	Máy công trình, công nghiệp	Nông nghiệp, thủy lực phổ thông
Lắp lẫn	Theo profile tương ứng	Theo Series A
Sụt áp	Theo model	Theo model

Không có loại nào tốt hơn trong mọi trường hợp.

ISO A có ưu điểm về tính phổ biến trong nhiều hệ thống truyền thống.

Flat Face có lợi thế ở những ứng dụng ưu tiên:

• Giảm dầu thất thoát.
• Giảm nhiễm bẩn.
• Dễ vệ sinh.

So sánh khớp mặt phẳng và ISO 7241-B

ISO 7241-B cũng là coupling poppet truyền thống ở nhiều dòng sản phẩm.

So với khớp Flat Face:

• Profile khác.
• Không lắp trực tiếp.
• Khả năng rò khi tháo khác.
• Ứng dụng và vật liệu có thể khác.

Không nên chuyển từ ISO B sang Flat Face chỉ bằng cách đổi một nửa coupling.

Nếu muốn chuyển chuẩn thường cần thay cả đầu đực và đầu cái hoặc thiết kế lại kết nối phù hợp.

Ưu điểm của khớp nối nhanh mặt phẳng

Hạn chế dầu thất thoát

Đây là một trong những ưu điểm chính.

Thiết kế van phẳng giúp giảm lượng dầu bị giữ tại vùng giao diện.

Hạn chế đưa không khí vào hệ thống

Khi kết nối, thể tích khoảng trống giữa hai bề mặt nhỏ hơn nhiều thiết kế truyền thống.

Điều này giúp hạn chế lượng không khí được đưa vào theo mỗi chu kỳ kết nối.

Dễ vệ sinh

Mặt kết nối tương đối phẳng nên có thể lau sạch nhanh trước khi ghép.

Phù hợp môi trường bụi

Đây là lý do Flat Face được sử dụng nhiều trên:

• Máy công trình.
• Máy xúc.
• Máy khai khoáng.
• Thiết bị ngoài trời.

Tháo lắp nhanh

Không cần tháo ren của toàn bộ đường hose.

Có chuẩn ISO 16028

Các sản phẩm phù hợp ISO 16028 giúp thuận tiện hơn khi cần tiêu chuẩn hóa giao diện.

Có nhiều vật liệu

Có thể lựa chọn:

• Thép.
• Inox.
• Các cấu hình khác theo hãng.

Hạn chế và những điểm cần lưu ý

Giá có thể cao hơn coupling thông thường

Cấu tạo Flat Face phức tạp hơn một số coupling poppet cơ bản.

Chi phí có thể cao hơn tùy hãng và vật liệu.

Vẫn tạo sụt áp

Cơ cấu van bên trong vẫn cản dòng.

Không nên chọn body size quá nhỏ.

Không mặc định kết nối dưới áp suất

Đây là điểm rất quan trọng.

Phải xác nhận đúng model nếu cần connect-under-pressure.

Profile không tương thích với ISO A hoặc B

Không thể kết nối trực tiếp chỉ vì cùng kích thước ren.

Gioăng vẫn cần bảo trì

O-ring có thể:

• Lão hóa.
• Bị cắt.
• Bị hóa chất tác động.
• Hỏng do nhiệt.

Bề mặt van bị xước có thể gây rò

Không nên:

• Làm rơi coupling.
• Đập đầu nối xuống nền.
• Dùng vật cứng cạy mặt van.

Ứng dụng của khớp nối nhanh mặt phẳng

Máy xúc và máy đào

Đây là một trong những nhóm ứng dụng phổ biến.

Khớp được sử dụng khi thay:

• Búa phá đá.
• Kìm thủy lực.
• Gầu xoay.
• Bộ công tác.
• Thiết bị phụ trợ.

Việc tháo lắp thường xuyên ngoài công trường khiến khả năng dễ vệ sinh của Flat Face có giá trị lớn.

Máy công trình

Ứng dụng trên:

• Xe xúc lật.
• Xe nâng.
• Cẩu.
• Máy khoan.
• Máy khai khoáng.
• Thiết bị thi công.

Bộ công tác thủy lực

Coupling giúp thay đổi nhanh các bộ công tác mà không cần tháo fitting ren mỗi lần.

Bộ nguồn thủy lực

Bộ nguồn di động có thể sử dụng khớp mặt phẳng để kết nối với:

• Xy lanh.
• Motor.
• Máy.
• Thiết bị thử.

Máy công nghiệp

Ứng dụng trong:

• Máy ép.
• Máy CNC.
• Máy công cụ.
• Dây chuyền sản xuất.
• Thiết bị tháo lắp module.

Bàn test thủy lực

Flat Face giúp kết nối nhanh nhiều thiết bị thử khác nhau và hạn chế dầu rơi ra khu vực làm việc.

Môi trường cần hạn chế dầu rò

Có thể được xem xét trong:

• Nhà máy sản xuất.
• Thiết bị vận hành trong khu vực sạch.
• Hệ thống yêu cầu hạn chế ô nhiễm dầu.

Lưu ý khi lắp đặt khớp nối nhanh mặt phẳng

Vệ sinh trước khi kết nối

Đây là thao tác quan trọng.

Nên lau sạch cả:

• Mặt đầu đực.
• Mặt đầu cái.

Không đẩy bụi trên bề mặt vào trong coupling.

Kiểm tra đúng profile

Không cố ghép:

• ISO 16028 với ISO 7241-A.
• ISO 16028 với ISO 7241-B.
• Flat Face khác profile không tương thích.

Kiểm tra body size

Hai đầu phải cùng size tương thích.

Kích thước ren phía sau không phải căn cứ duy nhất.

Kiểm tra sleeve đã khóa

Sau khi kết nối cần bảo đảm cơ cấu khóa trở về đúng vị trí.

Có thể kiểm tra bằng thao tác kéo nhẹ phù hợp để xác nhận coupling đã được giữ chắc.

Không dùng búa để kết nối

Nếu coupling khó ghép cần kiểm tra:

• Áp suất dư.
• Sai profile.
• Sai size.
• Bụi bẩn.
• Chi tiết bị biến dạng.

Không dùng lực va đập.

Sử dụng nắp che

Khi tháo coupling nên dùng:

• Dust cap.
• Dust plug.

nếu hệ sản phẩm có.

Nắp che giúp:

• Hạn chế bụi.
• Bảo vệ mặt van.
• Hạn chế va đập.

Không để coupling kéo toàn bộ trọng lượng hose

Hose dài hoặc nặng cần được bố trí phù hợp.

Không nên để fitting liên tục chịu:

• Lực kéo.
• Moment.
• Tải ngang.
• Rung động lớn.

Một số lỗi thường gặp ở khớp nối nhanh mặt phẳng

Không kết nối được hai đầu

Có thể do:

• Một phía còn áp suất.
• Sai profile.
• Sai body size.
• Sleeve bị kẹt.
• Mặt coupling biến dạng.
• Có bụi hoặc dị vật.

Không nên tiếp tục ép bằng lực lớn.

Rò dầu khi đã kết nối

Cần kiểm tra:

• O-ring.
• Mặt van.
• Đầu đực có vào đủ hay không.
• Cơ cấu khóa.
• Vết xước.
• Áp suất hệ thống.

Dầu rò khi hai đầu đã tháo

Một lượng rất nhỏ có thể xuất hiện tùy thiết kế.

Nếu dầu tiếp tục chảy cần kiểm tra:

• Van có đóng kín không.
• Dị vật.
• Lò xo.
• Seal.
• Bề mặt van.

Khớp tự bung khi vận hành

Đây là lỗi nghiêm trọng.

Có thể liên quan tới:

• Kết nối chưa hết hành trình.
• Sleeve chưa khóa.
• Bi khóa bị mòn.
• Rãnh đầu đực bị hỏng.
• Hai sản phẩm không tương thích.

Cần dừng máy và kiểm tra.

Coupling nóng bất thường

Có thể do:

• Body size quá nhỏ.
• Lưu lượng quá lớn.
• Van không mở hết.
• Cặn bẩn.
• Sụt áp lớn.

Cần kiểm tra đường đặc tính lưu lượng của sản phẩm.

Khớp ngày càng khó kết nối

Nguyên nhân có thể gồm:

• Áp suất dư.
• Bụi trong sleeve.
• Rỉ sét.
• Bi khóa mòn.
• Bề mặt đầu đực biến dạng.
• Seal bị hỏng.

Không nên bôi dầu hoặc mỡ tùy tiện vào bề mặt nếu chưa xác định vật liệu và yêu cầu của nhà sản xuất.

Tư vấn lựa chọn khớp nối nhanh mặt phẳng

Khớp nối mặt phẳng có nhiều profile, body size, ren và vật liệu khác nhau. Vì vậy không nên lựa chọn chỉ dựa vào hình dáng mặt phẳng hoặc kích thước ren phía sau.

Khi lựa chọn cần xác định các thông tin chính gồm:

• Loại khớp: Flat Face thông thường hay ISO 16028.
• Đầu đực, đầu cái hay cả bộ.
• Body size.
• Profile kết nối.
• Chuẩn và kích thước ren phía sau.
• Áp suất làm việc.
• Áp suất lớn nhất của hệ thống.
• Lưu lượng dầu.
• Mức sụt áp chấp nhận được.
• Vật liệu thân: thép hay inox.
• Vật liệu gioăng.
• Loại dầu hoặc môi chất.
• Nhiệt độ.
• Điều kiện môi trường.
• Tần suất tháo lắp.
• Có yêu cầu kết nối khi còn áp suất hay không.

Nếu cần thay coupling đang sử dụng, nên cung cấp ảnh rõ đầu đực và đầu cái, kích thước body, kích thước và chuẩn ren, model hoặc ký hiệu trên thân nếu còn đọc được, áp suất và lưu lượng của hệ thống.

Trường hợp muốn ghép sản phẩm khác hãng, cần xác nhận hai nửa có cùng tiêu chuẩn và body size. Riêng với ISO 16028, việc cùng giao diện giúp tăng khả năng lắp lẫn, nhưng áp suất, vật liệu, seal và đặc tính lưu lượng vẫn phải được kiểm tra riêng.

Nếu hệ thống thường xuyên tháo lắp ngoài công trường, nên ưu tiên giải pháp có nắp che và xây dựng thói quen lau sạch hai mặt coupling trước mỗi lần ghép. Đây là biện pháp đơn giản nhưng có giá trị trong việc hạn chế bụi đi vào dầu.

Đối với hệ thống thiết kế mới, nên xác định lưu lượng trước để chọn body size và kiểm tra pressure drop, sau đó mới lựa chọn ren phù hợp với hose hoặc thiết bị. Nếu cần kết nối dưới áp suất, phải chọn đúng phiên bản được thiết kế cho chức năng đó thay vì mặc định mọi Flat Face đều đáp ứng.

Tham khảo các loại Khớp nối nhanh mặt phẳng gồm Flat Face, ISO 16028, loại áp cao và inox để lựa chọn đúng kích thước, ren, vật liệu và khả năng làm việc cho từng hệ thống.

Câu hỏi thường gặp
