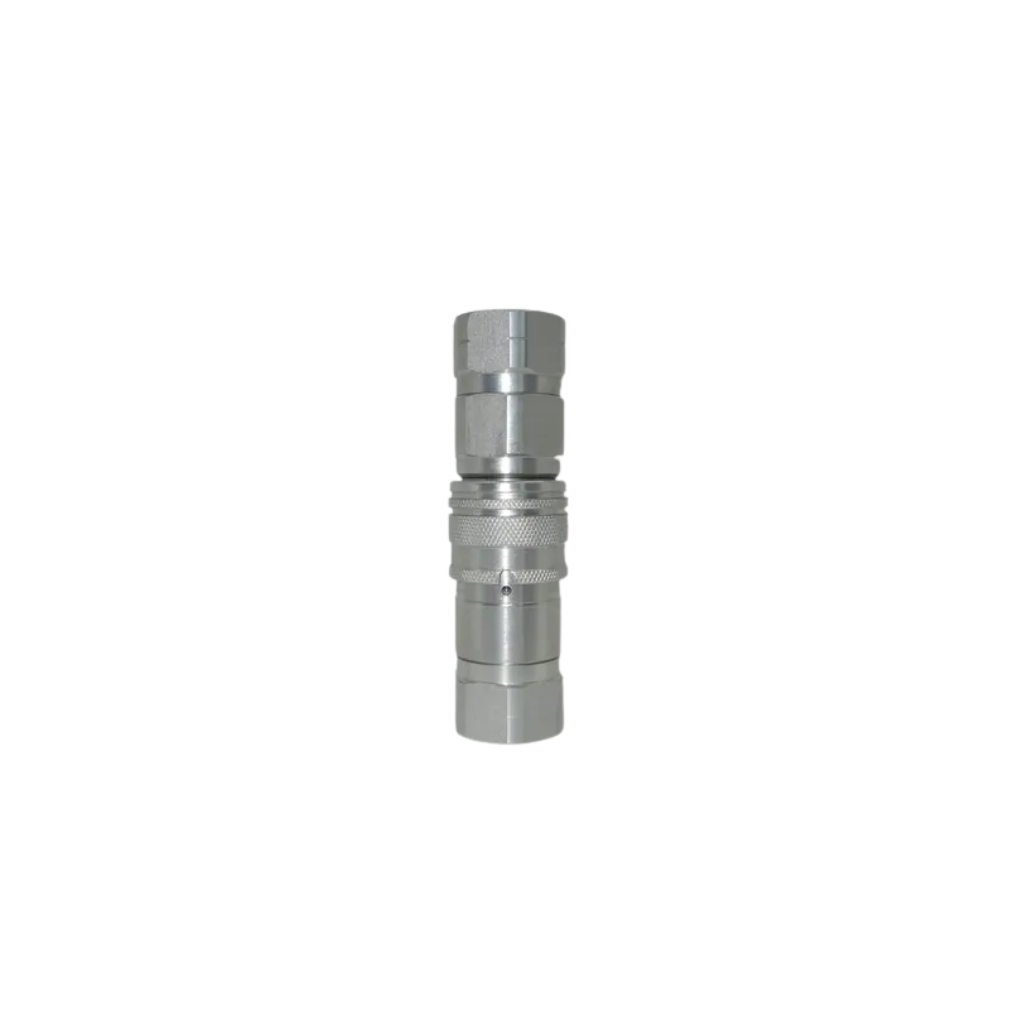

Giới thiệu Khớp nối ISO 16028

Thủy Lực AZ cung cấp các dòng khớp nối nhanh ISO 16028, đầu đực, đầu cái và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Khớp nối ISO 16028 là loại khớp nối nhanh thủy lực có bề mặt tiếp xúc dạng phẳng, được tiêu chuẩn hóa về giao diện lắp ghép để hỗ trợ kết nối và tháo đường dầu nhanh. Thiết kế Flat Face giúp hạn chế lượng dầu thất thoát khi tháo và giảm nguy cơ bụi bẩn bị đưa vào hệ thống khi kết nối.

Sản phẩm còn được gọi với một số tên như:

• Khớp nối nhanh ISO 16028.
• Khớp Flat Face ISO 16028.
• Khớp nối nhanh mặt phẳng.
• ISO 16028 quick coupling.
• ISO 16028 flat face coupling.
• Flat face hydraulic coupling.

Một bộ hoàn chỉnh thường gồm:

Đầu đực → Đầu cái.

Khi hai nửa đúng profile và body size được ghép với nhau, cơ cấu khóa giữ đầu đực trong đầu cái, đồng thời các van mặt phẳng được mở để dầu lưu thông.

Khi tháo, van hai phía đóng lại, giúp hạn chế dầu thoát ra ngoài.

Khớp ISO 16028 đặc biệt phù hợp với máy công trình, bộ công tác tháo lắp, skid steer, máy xúc và những hệ thống thường xuyên tiếp xúc với bụi đất.

ISO 16028 là gì?

ISO 16028 là tiêu chuẩn dành cho giao diện của một nhóm khớp nối nhanh thủy lực kiểu mặt phẳng.

Đặc điểm nổi bật gồm:

• Bề mặt đầu khớp tương đối phẳng.
• Đầu đực và đầu cái có profile tiêu chuẩn.
• Có nhiều body size.
• Hỗ trợ khả năng thay thế giữa các sản phẩm tương thích tiêu chuẩn.
• Hạn chế dầu tràn khi tháo.
• Dễ vệ sinh trước khi kết nối.

Tuy nhiên ISO 16028 không có nghĩa mọi coupling đều giống nhau hoàn toàn.

Các sản phẩm vẫn có thể khác về:

• Working pressure.
• Lưu lượng.
• Pressure drop.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Cấu tạo cơ cấu khóa.
• Khả năng kết nối dưới áp.

Vì vậy khi lựa chọn vẫn cần kiểm tra thông số của đúng model.

ISO 16028 và Flat Face có giống nhau không?

ISO 16028 thuộc nhóm khớp nối Flat Face.

“Flat Face” mô tả kiểu bề mặt kết nối gần phẳng.

“ISO 16028” là tiêu chuẩn giao diện cụ thể.

Do đó:

• Khớp ISO 16028 là Flat Face.
• Nhưng không nên mặc định mọi khớp Flat Face đều đạt ISO 16028.

Nếu cần thay đầu đực hoặc đầu cái khác hãng, việc xác định đúng tiêu chuẩn ISO 16028 và body size rất quan trọng.

Cấu tạo Khớp nối ISO 16028

Một bộ coupling thường gồm:

• Đầu cái.
• Đầu đực.
• Sleeve khóa.
• Cơ cấu khóa.
• Van mặt phẳng.
• Lò xo.
• Gioăng.
• Cổng ren phía sau.

Đầu cái ISO 16028

Đầu cái là phía tiếp nhận đầu đực.

Cấu tạo thường có:

• Thân coupling.
• Sleeve.
• Bi hoặc cơ cấu khóa.
• Van.
• Lò xo.
• Seal.

Khi đầu đực vào đúng vị trí, cơ cấu khóa giữ hai nửa với nhau.

Phía sau đầu cái có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Ren ngoài.
• Ren trong.
• Chuẩn khác theo model.

“Đầu cái” của quick coupling không có nghĩa ren phía sau bắt buộc phải là ren trong.

Đầu đực ISO 16028

Đầu đực có phần mặt trước gần phẳng và profile phù hợp với đầu cái.

Trên thân thường có:

• Mặt van.
• Rãnh khóa.
• Đường dầu.
• Thân plug.
• Phần kết nối phía sau.

Nếu đầu đực bị:

• Móp.
• Xước.
• Cong.
• Mòn rãnh khóa.

thì khả năng kết nối và làm kín có thể bị ảnh hưởng.

Sleeve khóa

Sleeve thường nằm trên đầu cái.

Tùy thiết kế, quá trình kết nối có thể gồm:

1. Kéo sleeve.
2. Đưa đầu đực vào.
3. Đẩy đủ hành trình.
4. Thả sleeve.
5. Kiểm tra trạng thái khóa.

Một số model sử dụng cơ chế push-to-connect khác.

Không nên mặc định mọi ISO 16028 có cùng cách thao tác.

Cơ cấu khóa

Cơ cấu khóa có nhiệm vụ giữ hai nửa coupling không tự tách khi đang làm việc.

Có thể sử dụng:

• Bi khóa.
• Vòng khóa.
• Cơ cấu khác theo model.

Nếu cơ cấu khóa bị mòn, coupling có thể xuất hiện:

• Độ rơ.
• Khó khóa.
• Tự nhả.
• Khó tháo.

Van mặt phẳng

Van là đặc điểm quan trọng của khớp ISO 16028.

Khi hai nửa tách rời:

• Van đầu đực đóng.
• Van đầu cái đóng.
• Mặt phía trước tương đối phẳng.

Khi kết nối:

• Hai mặt van tác động vào nhau.
• Van được đẩy mở.
• Đường dầu thông.

Thiết kế này giúp giảm khoảng dầu bị giữ giữa hai nửa so với nhiều coupling poppet truyền thống.

Gioăng làm kín

Gioăng giúp duy trì độ kín khi coupling được kết nối.

Vật liệu seal phải phù hợp với:

• Dầu thủy lực.
• Nhiệt độ.
• Áp suất.
• Môi chất đặc biệt nếu có.

Không nên chỉ kiểm tra vật liệu thân mà bỏ qua gioăng.

Nguyên lý hoạt động của Khớp nối ISO 16028

Khi chưa kết nối

Hai nửa coupling được tách riêng.

Thông thường:

• Van hai phía đóng.
• Dầu được giữ trong đường hose.
• Mặt coupling có thể được lau sạch dễ dàng.

Khi kết nối

Quy trình cơ bản:

1. Làm sạch đầu đực.
2. Làm sạch đầu cái.
3. Căn hai phần đúng trục.
4. Thao tác sleeve nếu cần.
5. Đưa đầu đực vào đủ hành trình.
6. Cơ cấu khóa giữ hai nửa.
7. Hai van mở.
8. Dầu lưu thông.

Sau khi cắm nên kéo nhẹ để kiểm tra coupling đã khóa đúng.

Không nên đưa hệ thống lên áp khi đầu đực chưa vào hết.

Khi tháo

Quy trình thông thường:

1. Dừng máy.
2. Xả áp nếu cần.
3. Không để hose chịu lực kéo.
4. Mở cơ cấu khóa.
5. Tách hai nửa.
6. Van hai phía đóng.

Không nên tháo coupling dưới áp nếu model không được thiết kế cho thao tác này.

Thông số kỹ thuật Khớp nối ISO 16028

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp nối ISO 16028
Tên tiếng Anh	ISO 16028 Flat Face Quick Coupling
Tiêu chuẩn	ISO 16028
Kiểu mặt nối	Flat Face
Bộ khớp	Đầu đực + đầu cái
Body size	Theo từng size
Ren phía sau	BSP, NPT, Metric hoặc theo model
Vật liệu	Thép, inox hoặc theo model
Cơ cấu khóa	Theo từng sản phẩm
Van	Mặt phẳng
Gioăng	Theo từng model
Áp suất làm việc	Theo size và model
Lưu lượng	Theo size và model
Nhiệt độ	Theo vật liệu và seal
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy công trình, hệ thủy lực

Các thông số trên mang tính tham khảo.

Không nên áp dụng một mức working pressure chung cho tất cả khớp ISO 16028.

Các loại Khớp nối ISO 16028 phổ biến

Bộ Khớp nối ISO 16028

Một bộ gồm:

• Đầu đực.
• Đầu cái.

Hai nửa cần phù hợp về:

• Tiêu chuẩn ISO 16028.
• Body size.
• Profile.
• Điều kiện làm việc.

Nếu đang thay mới toàn bộ vị trí coupling, sử dụng bộ đồng bộ thường thuận tiện hơn.

Khớp ISO 16028 đầu cái

Đầu cái nhận đầu đực tương ứng.

Phía sau có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Ren trong.
• Ren ngoài.

Khi thay riêng đầu cái cần xác định đúng đầu đực đang có.

Khớp ISO 16028 đầu đực

Đầu đực được cắm vào đầu cái.

Khi lựa chọn cần kiểm tra:

• Body size.
• Profile.
• Rãnh khóa.
• Working pressure.
• Ren phía sau.

Không nên chỉ lựa chọn theo đường kính ren.

Khớp ISO 16028 bằng thép

Đây là dòng phổ biến trên nhiều máy công trình.

Ưu điểm:

• Kết cấu chắc.
• Có nhiều size.
• Phù hợp nhiều hệ dầu thủy lực.
• Có nhiều kiểu xử lý bề mặt.

Khả năng chống ăn mòn phụ thuộc vật liệu và lớp phủ cụ thể.

Khớp ISO 16028 inox

Loại inox phù hợp với các ứng dụng cần chống ăn mòn tốt hơn trong môi trường phù hợp.

Có thể gặp:

• Inox 304.
• Inox 316.
• Inox 316L.

Không nên mặc định inox chịu áp cao hơn thép.

Cần tra pressure rating của đúng model.

Khớp ISO 16028 áp cao

Một số sản phẩm được thiết kế cho working pressure cao.

Tuy nhiên bản thân tên ISO 16028 không quy định một mức áp suất duy nhất.

Cần kiểm tra:

• Body size.
• Working pressure.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ tải.

Không nên dùng burst pressure làm áp suất vận hành.

Body size của Khớp nối ISO 16028

Body size là kích thước danh nghĩa của giao diện coupling.

Tùy dòng sản phẩm có thể gặp:

• 1/4″.
• 3/8″.
• 1/2″.
• 5/8″.
• 3/4″.
• 1″.
• Các kích thước khác.

Body size ảnh hưởng tới:

• Profile.
• Đường kính dòng chảy.
• Đầu đực tương thích.
• Đầu cái tương thích.
• Lưu lượng.
• Pressure drop.

Body size và Size ren khác nhau thế nào?

Đây là hai thông số riêng.

Body size xác định giao diện quick coupling.

Size ren xác định kết nối phía sau coupling.

Ví dụ một sản phẩm có thể có:

• Body size 1/2″.
• Ren phía sau 3/4″.

Do đó câu:

“Khớp ISO 16028 1/2”

có thể chưa đủ để đặt đúng hàng.

Cần xác định 1/2″ đang nói tới body hay ren.

Các chuẩn ren phía sau ISO 16028

Khớp ISO 16028 ren BSP

Có thể gặp:

• BSPP.
• BSPT.

BSPP là ren song song.

BSPT là ren côn.

Cần xác định chính xác kiểu làm kín trước khi lắp.

Khớp ISO 16028 ren NPT

NPT là ren côn.

Không nên nhầm NPT với BSPT.

Hai hệ có biên dạng ren khác nhau và không nên cố ghép trực tiếp.

Khớp ISO 16028 ren Metric

Một số model hoặc adapter sử dụng ren Metric.

Cần xác định:

• Đường kính.
• Bước ren.
• Đực hay cái.
• Kiểu làm kín.

Chỉ biết M22 chưa đủ để lựa chọn chính xác.

Vì sao ISO 16028 hạn chế dầu tràn?

Thiết kế mặt phẳng giúp giảm khoảng rỗng giữa van đầu đực và đầu cái.

Khi tách coupling:

• Hai van đóng nhanh.
• Lượng dầu nằm giữa hai mặt tương đối ít.
• Dầu tràn thường thấp hơn nhiều thiết kế poppet truyền thống.

Lợi ích gồm:

• Giữ máy sạch hơn.
• Giảm thất thoát dầu.
• Hạn chế dầu chảy xuống nền.
• Thuận tiện với thiết bị tháo lắp thường xuyên.

Tuy nhiên không nên quảng cáo là tuyệt đối không rò dầu.

Vì sao ISO 16028 hạn chế bụi bẩn?

Bề mặt phẳng dễ lau hơn các coupling có profile lõm sâu.

Trước khi cắm, người vận hành có thể lau:

• Mặt đầu đực.
• Mặt đầu cái.

Điều này giúp giảm nguy cơ:

• Cát đi vào dầu.
• Mạt kim loại đi vào hệ thống.
• Bụi làm hỏng seal.
• Van bị kẹt.

Đây là lợi thế quan trọng trên máy làm việc ngoài trời.

Khớp ISO 16028 có chống rò hoàn toàn không?

Không.

Rò có thể xuất hiện khi:

• Seal bị hỏng.
• Mặt van bị xước.
• Coupling chưa khóa hết.
• Thân bị biến dạng.
• Áp suất vượt giới hạn.
• Gioăng không tương thích môi chất.

ISO 16028 giúp tối ưu giảm leakage và spillage nhưng không có nghĩa tuyệt đối không rò trong mọi điều kiện.

Khớp ISO 16028 chịu áp bao nhiêu?

Không có một con số chung.

Working pressure phụ thuộc vào:

• Body size.
• Model.
• Vật liệu.
• Cấu tạo thân.
• Nhiệt độ.
• Nhà sản xuất.

Một model size nhỏ và một model size lớn có thể có pressure rating khác nhau.

Do đó cần dùng bảng kỹ thuật của đúng sản phẩm.

Working pressure và Burst pressure

Working pressure

Là mức áp suất được phép sử dụng theo điều kiện quy định của sản phẩm.

Đây là thông số dùng để thiết kế và lựa chọn.

Burst pressure

Là mức liên quan tới giới hạn phá hủy trong quá trình thử.

Không được sử dụng burst pressure làm áp suất vận hành.

Khi chọn còn cần xem:

• Áp suất cực đại.
• Xung áp.
• Chu kỳ làm việc.

Xung áp có ảnh hưởng tới Coupling không?

Có.

Máy công trình thường xuất hiện xung áp khi:

• Van đóng nhanh.
• Xi lanh tới cuối hành trình.
• Bộ công tác va tải.
• Motor thay đổi tải đột ngột.

Xung áp có thể ảnh hưởng:

• Thân khớp.
• Van.
• Gioăng.
• Cơ cấu khóa.
• Tuổi thọ mỏi.

Vì vậy không nên lựa chọn chỉ dựa trên áp suất trung bình của hệ thống.

Khớp ISO 16028 có ảnh hưởng lưu lượng không?

Có thể.

Dầu phải đi qua:

• Van đầu đực.
• Van đầu cái.
• Đường dẫn bên trong.
• Các vùng thu hẹp tiết diện.

Do đó coupling tạo một mức pressure drop.

Mức tổn thất phụ thuộc:

• Body size.
• Lưu lượng.
• Độ nhớt.
• Thiết kế coupling.

Một coupling đủ áp suất chưa chắc đã đủ lưu lượng.

Dấu hiệu Khớp ISO 16028 quá nhỏ

Một số dấu hiệu có thể gồm:

• Thiết bị chạy chậm.
• Xi lanh giảm tốc độ.
• Motor thiếu tốc độ.
• Khớp nóng.
• Dầu nóng.
• Sụt áp lớn.
• Tiếng ồn.

Khi đó nên kiểm tra:

• Body size.
• Flow rating.
• Pressure drop.
• Van bên trong.

Khớp ISO 16028 có kết nối dưới áp không?

Không nên mặc định.

Áp suất tồn dư phía sau van làm tăng lực cần thiết để kết nối.

Một số model chuyên dụng có chức năng:

• Connect under pressure.
• Pressure relief.
• Cơ cấu cân bằng áp.

Nhưng coupling ISO 16028 thông thường không nên bị cưỡng ép kết nối khi còn áp nếu nhà sản xuất không cho phép.

Khớp ISO 16028 có tháo dưới áp không?

Không nên nếu model không được thiết kế cho chức năng này.

Tháo coupling đang có áp có thể gây:

• Dầu phun.
• Coupling bật.
• Hỏng valve.
• Hỏng seal.
• Nguy hiểm cho người vận hành.

Nên dừng máy và giải phóng áp suất trước khi tháo.

Khớp ISO 16028 có dùng khác hãng được không?

Nếu hai sản phẩm thực sự cùng ISO 16028 và body size tương thích, tiêu chuẩn hóa giao diện giúp tăng khả năng thay thế.

Tuy nhiên vẫn cần kiểm tra:

• Profile.
• Hành trình cắm.
• Cơ cấu khóa.
• Working pressure.
• Flow rating.
• Seal.

Hệ thống chỉ nên vận hành trong giới hạn của thành phần có rating thấp hơn.

Ưu điểm của Khớp nối ISO 16028

Sản phẩm có nhiều ưu điểm:

• Kết nối nhanh.
• Tháo lắp nhanh.
• Giao diện Flat Face.
• Tiêu chuẩn hóa ISO 16028.
• Hạn chế dầu tràn.
• Giảm nguy cơ bụi lọt vào hệ thống.
• Bề mặt dễ vệ sinh.
• Có nhiều body size.
• Có nhiều loại ren.
• Có dòng thép.
• Có dòng inox.
• Có dòng áp cao.
• Phù hợp máy công trình.
• Thuận tiện bảo trì.

Nhược điểm của Khớp nối ISO 16028

Một số hạn chế cần lưu ý:

• Giá thường cao hơn đầu nối ren đơn giản.
• Phải đúng body size.
• Phải đúng profile.
• Có pressure drop.
• Seal có thể lão hóa.
• Sleeve có thể kẹt.
• Mặt van có thể xước.
• Không phải model nào cũng nối dưới áp.
• Cần vệ sinh mặt coupling.
• Working pressure phụ thuộc model.
• Cần kiểm tra lưu lượng.
• Không nên chọn chỉ theo size ren.

So sánh ISO 16028 và Khớp Flat Face thông thường

Tiêu chí	ISO 16028	Flat Face thông thường
Kiểu mặt	Phẳng	Phẳng
Tiêu chuẩn giao diện	ISO 16028	Có thể có hoặc không
Khả năng thay thế	Tốt hơn khi đúng chuẩn	Phải kiểm tra
Dầu tràn	Thường thấp	Thường thấp
Vệ sinh	Dễ	Dễ
Lắp lẫn	Theo đúng profile	Không mặc định

Nếu cần chuẩn hóa nhiều máy hoặc thay khác hãng, việc xác định ISO 16028 rõ ràng có lợi hơn chỉ gọi chung là Flat Face.

So sánh ISO 16028 và ISO 7241-A

Tiêu chí	ISO 16028	ISO 7241-A
Kiểu mặt	Flat Face	Profile Series A
Dầu tràn khi tháo	Thường thấp	Theo model
Vệ sinh	Dễ lau	Nhiều hốc hơn
Môi trường bụi	Có lợi thế	Vẫn sử dụng được
Profile	Theo ISO 16028	Series A
Lắp lẫn	Không	Không

Không nên cố ghép đầu ISO 16028 với ISO A.

So sánh ISO 16028 và ISO 7241-B

Tiêu chí	ISO 16028	ISO 7241-B
Kiểu mặt	Phẳng	Profile Series B
Tiêu chuẩn	ISO 16028	ISO 7241-B
Dầu tràn	Thường thấp	Theo model
Vệ sinh	Dễ	Cần vệ sinh profile
Body size	Theo ISO 16028	Theo Series B
Lắp lẫn	Không	Không

Mỗi hệ cần sử dụng đúng đầu đực và đầu cái tương ứng.

So sánh ISO 16028 và Khớp ren khóa

Tiêu chí	ISO 16028	Ren khóa
Kiểu khóa	Cơ cấu nhanh	Ren
Tốc độ kết nối	Nhanh	Chậm hơn
Mặt nối	Flat Face	Theo model
Kết nối dưới áp	Theo model	Theo model
Ứng dụng	Máy công trình	Hệ chuyên dụng
Thao tác	Cắm – khóa	Vặn

Không nên kết luận một loại tốt hơn trong mọi trường hợp.

Ứng dụng của Khớp nối ISO 16028

Sản phẩm được sử dụng trong:

• Máy xúc.
• Máy đào.
• Máy xúc lật.
• Skid steer.
• Máy ủi.
• Búa thủy lực.
• Khoan thủy lực.
• Kẹp thủy lực.
• Máy lâm nghiệp.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Xe nâng.
• Bộ nguồn thủy lực.
• Motor thủy lực.
• Xi lanh thủy lực.
• Hệ thống hose.
• Thiết bị tháo lắp nhanh.
• Máy công nghiệp.

Khớp ISO 16028 trên máy công trình

Máy công trình thường làm việc trong môi trường:

• Bụi.
• Bùn.
• Cát.
• Dầu.
• Rung động.

Bề mặt Flat Face giúp vệ sinh coupling nhanh hơn trước khi cắm.

Điều này giúp hạn chế chất bẩn đi vào hệ thống và bảo vệ:

• Bơm.
• Van.
• Motor.
• Xi lanh.
• Các chi tiết chính xác.

Khớp ISO 16028 cho Bộ công tác

Khớp thường được sử dụng khi máy cần thay:

• Búa phá đá.
• Kẹp.
• Khoan.
• Bộ nghiền.
• Kéo cắt.
• Thiết bị quét.
• Các attachment thủy lực khác.

Việc tháo lắp nhanh giúp giảm thời gian thay bộ công tác so với tháo fitting ren.

Cách chọn Body size Khớp nối ISO 16028

Nếu đang thay một nửa coupling cũ, cần xác định body size của nửa còn lại.

Không nên dùng size ren phía sau để suy ra body size.

Hai sản phẩm cùng ren 1/2″ có thể:

• Khác body size.
• Không cắm vào nhau.
• Có flow rating khác nhau.

Cần kiểm tra profile của coupling thực tế.

Cách chọn ren phía sau

Sau khi xác định body size cần chọn phần kết nối với hệ thống.

Cần biết:

• BSP hay NPT.
• Metric hay chuẩn khác.
• Ren trong hay ngoài.
• Size.
• Bước ren nếu cần.

Không nên đặt đơn giản:

“ISO 16028 1/2”.

Chọn theo áp suất làm việc

Cần xác định:

• Áp suất bình thường.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ hoạt động.

Working pressure của coupling phải phù hợp với hệ thống thực tế.

Đặc biệt với máy công trình, tải thay đổi nhanh nên xung áp là yếu tố cần quan tâm.

Chọn theo lưu lượng

Cần xác định:

• Lưu lượng qua nhánh.
• Body size.
• Flow rating.
• Pressure drop.

Nếu khớp quá nhỏ, thiết bị vẫn có thể hoạt động nhưng:

• Chạy chậm.
• Sinh nhiệt.
• Mất áp.
• Giảm hiệu suất.

Không nên chọn size chỉ theo khả năng chịu áp.

Chọn theo vật liệu

Thép

Phù hợp nhiều hệ thống thủy lực công nghiệp và máy công trình.

Inox

Phù hợp hơn trong một số môi trường yêu cầu khả năng chống ăn mòn cao.

Khi lựa chọn cần kiểm tra thêm:

• Môi chất.
• Seal.
• Nhiệt độ.
• Pressure rating.

Chọn theo Gioăng

Nếu sử dụng dầu thủy lực thông thường, cần lựa chọn seal theo cấu hình sản phẩm.

Nếu sử dụng:

• Dầu sinh học.
• Water glycol.
• Chất lỏng đặc biệt.
• Hóa chất.

cần cung cấp chính xác môi chất.

Không nên chỉ chọn thân coupling mà bỏ qua seal.

Vệ sinh Khớp ISO 16028 trước khi kết nối

Đây là bước rất quan trọng.

Trước khi cắm nên:

1. Lau sạch mặt đầu đực.
2. Lau sạch mặt đầu cái.
3. Kiểm tra cát.
4. Kiểm tra mạt kim loại.
5. Kiểm tra mặt van.
6. Sau đó mới kết nối.

Flat Face dễ vệ sinh hơn nhưng không có khả năng tự loại bỏ bụi.

Sử dụng nắp che khi không dùng

Khi coupling đang tách nên sử dụng nắp bảo vệ nếu có.

Nắp giúp:

• Giữ sạch bề mặt.
• Hạn chế bụi.
• Bảo vệ van.
• Hạn chế va đập.
• Tăng tuổi thọ seal.

Điều này đặc biệt quan trọng trên máy công trình.

Không dùng búa để ép Coupling

Nếu hai nửa không cắm được, cần kiểm tra:

• Có đúng ISO 16028 không.
• Đúng body size không.
• Có còn áp không.
• Sleeve có kẹt không.
• Đầu đực có biến dạng không.
• Có dị vật trên mặt khớp không.

Không nên dùng:

• Búa.
• Kìm.
• Máy ép.

để cưỡng ép coupling.

Lưu ý khi lắp Hose

Không nên để hose:

• Bị xoắn.
• Bị kéo căng.
• Uốn dưới bán kính cho phép.
• Tạo tải ngang lên coupling.
• Cọ vào cạnh sắc.

Khớp nhanh không nên được sử dụng như một điểm chịu lực cho hose.

Nếu hose liên tục kéo ngang, cơ cấu khóa và seal có thể bị ảnh hưởng.

Dấu hiệu Khớp ISO 16028 bị hỏng

Một số dấu hiệu gồm:

• Rò dầu.
• Sleeve kẹt.
• Khó kết nối.
• Khó tháo.
• Mặt van xước.
• Đầu đực biến dạng.
• Rãnh khóa mòn.
• Không khóa chắc.
• Van bị kẹt.
• Khớp nóng bất thường.
• Pressure drop tăng.

Nếu cơ cấu khóa không chắc, không nên tiếp tục sử dụng.

Khi nào cần thay Khớp nối ISO 16028?

Nên kiểm tra hoặc thay khi:

• Gioăng hỏng.
• Van bị kẹt.
• Sleeve bị hỏng.
• Rãnh khóa bị mòn.
• Mặt van bị xước.
• Thân coupling nứt.
• Đầu đực bị biến dạng.
• Ren phía sau bị hỏng.
• Ăn mòn nghiêm trọng.
• Hai nửa không còn khóa chắc.

Không nên tự mài profile hoặc rãnh khóa rồi tiếp tục sử dụng trong hệ áp suất cao.

Lưu ý khi lựa chọn Khớp nối ISO 16028

Trước khi lựa chọn cần xác định:

• Tiêu chuẩn ISO 16028.
• Body size.
• Đầu đực hay đầu cái.
• Chuẩn ren.
• Size ren.
• Working pressure.
• Áp suất cực đại.
• Lưu lượng.
• Pressure drop.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Môi chất.
• Có cần kết nối dưới áp hay không.

Không nên lựa chọn chỉ bằng hình ảnh hoặc kích thước ren phía sau.

Tư vấn lựa chọn Khớp nối ISO 16028

Khi thay Khớp nối ISO 16028, nên cung cấp:

• Hình ảnh đầu đực.
• Hình ảnh đầu cái.
• Hình ảnh mặt Flat Face.
• Ký hiệu trên thân nếu có.
• Body size.
• Chuẩn và size ren.
• Working pressure.
• Lưu lượng.
• Loại dầu.
• Vật liệu yêu cầu.
• Model máy nếu có.
• Số lượng cần sử dụng.

Nếu coupling đang sử dụng cho máy xúc, skid steer hoặc bộ công tác, nên cung cấp thêm lưu lượng đường phụ nếu biết để kiểm tra body size phù hợp.

Chỉ biết “khớp ISO 16028 1/2” thường chưa đủ để xác định chính xác sản phẩm vì 1/2″ có thể là body size hoặc kích thước ren.

Tham khảo thêm các sản phẩm tại danh mục Khớp nối nhanh thủy lực.

Câu hỏi thường gặp
