Đầu nối co thủy lực là một dạng đầu nối thủy lực được sử dụng để thay đổi hướng đường dầu tại những vị trí không thuận tiện để đi ống thẳng. Sản phẩm thường có dạng góc 45° hoặc 90°, giúp kết nối ống với van, xy lanh, motor, manifold và các thiết bị khác trong hệ thống.

Các loại phổ biến gồm:

• Đầu nối co 45°.
• Đầu nối co 90°.
• Đầu nối co hạt bắp.
• Đầu nối co xoay 90°.

Tùy thiết kế, đầu co có thể sử dụng nhiều kiểu kết nối như ren BSP, JIC, Metric, DIN, ORFS, NPT hoặc hệ đầu nối dành cho ống cứng. Một số loại có đầu ren cố định, trong khi loại co xoay cho phép điều chỉnh hướng lắp trước khi cố định.

Khi lựa chọn không nên chỉ dựa vào góc 45° hay 90°. Cần xác định chuẩn ren, kích thước, phương pháp làm kín, đường kính ống, áp suất, lưu lượng, vật liệu và không gian lắp đặt thực tế.

Đầu nối co thủy lực là gì?

Đầu nối co thủy lực là fitting có đường dẫn dầu thay đổi hướng thay vì đi thẳng qua thân.

Hai góc phổ biến nhất là:

• 45°.
• 90°.

Đầu co được sử dụng khi cần:

• Đưa đường ống sang hướng khác.
• Kết nối với cổng nằm sát khung máy.
• Hạn chế phải uốn ống quá gấp.
• Giảm số lượng đoạn nối trung gian.
• Bố trí hệ thống gọn hơn.
• Kết nối đường ống trong không gian hạn chế.

Ví dụ, nếu cổng xy lanh hướng ngang nhưng đường ống cần đi dọc theo thân máy, một đầu co 90° có thể giúp chuyển hướng ngay tại cổng kết nối.

Đầu nối co chỉ có nhiệm vụ kết nối và chuyển hướng dòng dầu. Nó không chủ động điều chỉnh:

• Áp suất.
• Lưu lượng.
• Hướng dòng theo tín hiệu.
• Chống dòng ngược.

Nếu cần các chức năng này phải sử dụng van thủy lực phù hợp.

Cấu tạo đầu nối co thủy lực

Cấu tạo cụ thể phụ thuộc từng chuẩn nhưng thường gồm một số phần chính.

Thân co

Thân fitting tạo đường dẫn dầu từ đầu thứ nhất sang đầu thứ hai theo một góc xác định.

Thân phải đáp ứng yêu cầu về:

• Độ bền cơ học.
• Áp suất.
• Lưu lượng.
• Vật liệu.
• Điều kiện môi trường.

Góc chuyển hướng được gia công hoặc tạo hình trong thân fitting.

Đầu kết nối thứ nhất

Một phía có thể là:

• Ren ngoài.
• Ren trong.
• JIC.
• BSP.
• Metric.
• DIN.
• ORFS.
• Đầu nối ống cứng.

Đầu này kết nối với van, block, xy lanh hoặc đường ống.

Đầu kết nối thứ hai

Đầu còn lại có thể cùng chuẩn hoặc khác cấu hình với đầu thứ nhất.

Ví dụ:

• Ren ngoài – đầu nối ống.
• Ren ngoài – ren trong.
• Hai đầu ống.
• Hai đầu ren.
• Đầu cố định – đầu xoay.

Vì vậy khi mua cần xác định đầy đủ cả hai phía, không nên chỉ cung cấp một kích thước ren.

Bề mặt làm kín

Đầu co có thể làm kín bằng:

• Mặt côn.
• O-ring.
• Vòng cắt.
• Gioăng.
• Ren côn.
• Mặt phẳng.
• Các cấu trúc khác.

Ren không phải lúc nào cũng là vị trí tạo độ kín.

Nếu sai bề mặt làm kín, fitting có thể vặn vừa nhưng vẫn bị rò dầu.

Đai ốc xoay

Một số đầu co được trang bị đai ốc hoặc cơ cấu xoay.

Bộ phận này giúp:

• Điều chỉnh hướng của đầu nối.
• Thuận tiện lắp đặt.
• Hạn chế phải xoay toàn bộ đường ống.
• Dễ căn chỉnh fitting theo vị trí máy.

Khả năng xoay khi lắp không có nghĩa đầu nối được thiết kế để quay liên tục trong quá trình máy hoạt động.

Nguyên lý làm việc của đầu nối co

Đầu nối co không có cơ cấu điều khiển bên trong.

Khi được kết nối đúng:

1. Dầu đi vào đầu thứ nhất.
2. Dòng dầu đổi hướng trong thân co.
3. Dầu đi ra đầu còn lại.
4. Bề mặt kết nối giữ kín hệ thống.

Việc đổi hướng tạo ra một mức tổn thất dòng chảy nhất định.

Tổn thất phụ thuộc vào:

• Góc chuyển hướng.
• Đường kính trong.
• Lưu lượng.
• Độ nhẵn của đường dẫn.
• Hình dạng fitting.
• Độ nhớt dầu.

Do đó không nên lựa chọn đầu co có tiết diện quá nhỏ so với lưu lượng của hệ thống.

Các loại đầu nối co thủy lực phổ biến

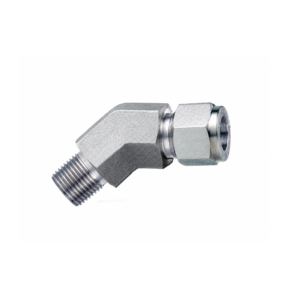

Đầu nối co 45°

Đầu nối co 45° chuyển hướng dòng dầu một góc khoảng 45°.

Loại này phù hợp khi đường ống không cần đổi hướng vuông góc hoàn toàn.

Ưu điểm thường gặp:

• Chuyển hướng nhẹ hơn co 90°.
• Thuận tiện bố trí tuyến ống.
• Có thể giúp giảm yêu cầu uốn ống tại một số vị trí.
• Phù hợp với không gian có hướng đi chéo.

Ứng dụng thường gặp trên:

• Bộ nguồn.
• Máy công nghiệp.
• Xy lanh.
• Manifold.
• Máy công trình.
• Đường ống mềm và ống cứng.

Khi lựa chọn cần kiểm tra:

• Chuẩn ren.
• Kích thước hai phía.
• Phương pháp làm kín.
• Áp suất.
• Lưu lượng.
• Vật liệu.

Không nên mặc định co 45° luôn có tổn thất thấp hơn mọi co 90°, vì đặc tính thực tế còn phụ thuộc vào cấu tạo và kích thước của từng fitting.

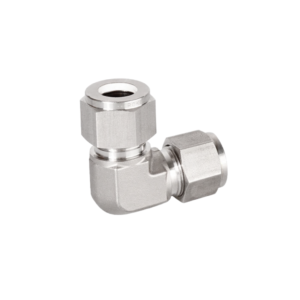

Đầu nối co 90°

Đầu nối co 90° chuyển hướng đường dầu gần vuông góc.

Đây là loại rất phổ biến khi cổng thiết bị và tuyến ống nằm theo hai hướng khác nhau.

Ứng dụng gồm:

• Cổng xy lanh.
• Van.
• Motor.
• Bơm.
• Block.
• Manifold.
• Máy công trình.
• Bộ nguồn.

Co 90° đặc biệt hữu ích tại những vị trí:

• Sát vách máy.
• Không đủ không gian để uốn hose.
• Cần đưa đường ống chạy dọc khung.
• Cổng thiết bị hướng không thuận lợi.

Tuy nhiên không nên sử dụng nhiều co 90° liên tiếp nếu có thể bố trí tuyến hợp lý hơn.

Mỗi lần đổi hướng đều có thể làm tăng:

• Tổn thất dòng.
• Số điểm kết nối.
• Nguy cơ rò.
• Độ phức tạp khi bảo trì.

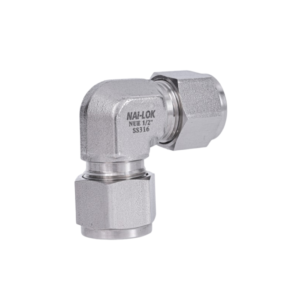

Đầu nối co hạt bắp

Đầu nối co hạt bắp là cách gọi thương mại thường gặp đối với các đầu co dùng để kết nối ống cứng thông qua cơ cấu đai ốc và phần tử kẹp hoặc vòng cắt tương ứng.

Tên gọi “hạt bắp” không phải một tiêu chuẩn kỹ thuật duy nhất.

Tùy sản phẩm, hệ kết nối thực tế có thể khác nhau về:

• Vòng cắt.
• Olive.
• Ferrule.
• Côn.
• Ren.
• Đường kính ống.

Do đó khi mua đầu co hạt bắp cần xác định rõ:

• Đường kính ngoài của ống.
• Vật liệu ống.
• Kích thước ren.
• Kiểu vòng cắt.
• Series fitting nếu có.
• Áp suất làm việc.

Không nên chỉ mang một “hạt bắp” có kích thước gần giống rồi lắp sang hệ fitting khác.

Nguyên lý kết nối

Khi siết đai ốc:

• Phần tử kẹp hoặc vòng cắt được ép vào ống.
• Ống được giữ cố định trên thân fitting.
• Bề mặt làm kín được tạo theo thiết kế của hệ đầu nối.

Nếu lắp sai có thể gây:

• Rò dầu.
• Ống tuột.
• Vòng cắt không bám.
• Hỏng bề mặt ống.
• Hỏng ren.

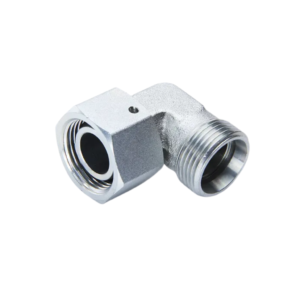

Đầu nối co xoay 90°

Đầu nối co xoay 90° là loại co cho phép điều chỉnh hướng của fitting thuận tiện hơn trong quá trình lắp đặt.

Loại này đặc biệt hữu ích khi:

• Cổng thiết bị nằm sát nhau.
• Hướng đường ống phải được căn chính xác.
• Không thể xoay cả đường ống.
• Cần đưa fitting 90° về một hướng nhất định.

Điểm quan trọng cần phân biệt là co xoay để căn chỉnh khi lắp và khớp xoay dành cho chuyển động quay liên tục không phải lúc nào cũng là một sản phẩm.

Không nên sử dụng đầu co xoay thông thường tại vị trí cần quay liên tục nếu nhà sản xuất không thiết kế cho chức năng đó.

Khi lựa chọn cần xác định:

• Khả năng xoay.
• Kiểu làm kín.
• Chuẩn ren.
• Áp suất.
• Góc.
• Điều kiện chuyển động.

Phân loại đầu nối co theo kiểu kết nối

Co ren ngoài

Một hoặc cả hai đầu sử dụng ren ngoài.

Thường kết nối trực tiếp vào:

• Van.
• Block.
• Xy lanh.
• Motor.
• Adapter.

Cần kiểm tra đúng chuẩn ren trước khi lắp.

Co ren trong

Đầu ren trong dùng để kết nối với fitting hoặc thiết bị có ren ngoài.

Cần kiểm tra:

• Chiều sâu ren.
• Bước ren.
• Bề mặt làm kín.
• Kích thước.

Không nên chỉ xác định bằng đường kính lỗ.

Co ren ngoài – ren trong

Loại này vừa đổi hướng vừa chuyển kiểu đầu kết nối.

Có thể được sử dụng khi:

• Cổng thiết bị là ren trong.
• Phía đường ống cần kết nối với đầu ren ngoài hoặc cấu hình tương ứng.

Co nối ống cứng

Được thiết kế để kết nối tube bằng:

• Vòng cắt.
• Côn.
• Hệ DIN.
• Cấu trúc tương ứng.

Khi lựa chọn phải xác định đường kính ngoài của ống.

Co nối ống mềm

Có thể là đầu fitting dùng trong bộ hose hoặc adapter trung gian kết nối với đầu hose.

Nếu là đầu bấm, phải kiểm tra thêm:

• Loại hose.
• Size.
• Vỏ bấm.
• Series fitting.

Các chuẩn kết nối thường gặp

Đầu co BSP

BSP là một trong những hệ ren phổ biến trong công nghiệp.

Có thể gặp:

• BSPP.
• BSPT.

BSPP là ren song song, trong khi BSPT là ren côn.

Tuy nhiên kiểu làm kín của BSP còn phụ thuộc vào cấu tạo fitting.

Có thể sử dụng:

• Mặt côn.
• Gioăng.
• O-ring.
• Bonded seal.
• Ren côn.

Không nên quấn băng tan cho tất cả kết nối BSP.

Đầu co JIC

JIC thường sử dụng bề mặt côn 37° để làm kín.

Ren tạo lực ép hai mặt côn lại với nhau.

Khi đầu JIC bị rò cần kiểm tra:

• Mặt côn.
• Ren.
• Vết xước.
• Độ đồng tâm.

Không nên chỉ tiếp tục siết mạnh hơn.

Đầu co DIN

Các đầu nối DIN dùng cho ống cứng metric thường sử dụng hệ côn 24° và có thể kết hợp với vòng cắt.

Có thể có các series khác nhau.

Khi lựa chọn cần xác định:

• Đường kính ngoài của ống.
• Series.
• Kích thước ren.
• Vòng cắt.
• Đai ốc.

Hai đầu cùng ren metric chưa chắc tương thích.

Đầu co ORFS

ORFS sử dụng O-ring trên mặt đầu để làm kín.

Loại này được sử dụng trong nhiều hệ thống cần khả năng làm kín tốt.

Khi lắp phải kiểm tra O-ring:

• Không rách.
• Không chai.
• Đúng kích thước.
• Nằm đúng rãnh.

Đầu co NPT

NPT sử dụng ren côn.

Không nên lắp trực tiếp với BSPT chỉ vì có đường kính gần giống.

Sai chuẩn ren có thể làm:

• Hỏng ren.
• Rò dầu.
• Nứt fitting.

Vật liệu đầu nối co thủy lực

Đầu nối co bằng thép

Thép carbon được sử dụng phổ biến trong hệ thống thủy lực.

Ưu điểm:

• Độ bền cơ học tốt.
• Nhiều kích thước.
• Nhiều chuẩn kết nối.
• Phù hợp với nhiều máy công nghiệp.

Bề mặt có thể được xử lý để tăng khả năng chống ăn mòn.

Đầu nối co inox

Inox được lựa chọn khi cần khả năng chống ăn mòn cao hơn.

Ứng dụng có thể gồm:

• Môi trường biển.
• Hóa chất.
• Ngoài trời.
• Thực phẩm.
• Dược phẩm.
• Thiết bị yêu cầu vật liệu inox.

Cần xác định mác inox và thông số thực tế của sản phẩm.

Không nên mặc định đầu inox luôn chịu áp cao hơn đầu thép.

Khả năng chịu áp của đầu nối co

Không có một mức áp suất chung cho tất cả đầu nối co.

Khả năng làm việc phụ thuộc vào:

• Vật liệu.
• Kích thước.
• Độ dày thân.
• Kiểu ren.
• Series.
• Tiêu chuẩn.
• Nhiệt độ.
• Nhà sản xuất.

Trong cùng một dòng sản phẩm, các size khác nhau cũng có thể có áp suất cho phép khác nhau.

Khả năng làm việc của toàn tuyến phải được giới hạn theo thành phần có mức thấp nhất, bao gồm:

• Đầu co.
• Ống.
• Hose.
• Van.
• Xy lanh.
• Motor.
• Adapter.

Không nên sử dụng áp suất phá hủy làm áp suất vận hành.

Đầu nối co có làm giảm lưu lượng không?

Đầu co không phải van tiết lưu, nhưng nó có thể tạo ra tổn thất áp suất khi dầu đổi hướng.

Mức tổn thất phụ thuộc vào:

• Lưu lượng.
• Tốc độ dòng dầu.
• Kích thước đường dẫn.
• Góc co.
• Hình dạng bên trong.

Nếu chọn fitting quá nhỏ có thể làm:

• Tăng vận tốc dầu.
• Tăng sụt áp.
• Sinh nhiệt.
• Giảm hiệu suất.

Do đó cần lựa chọn size phù hợp với đường ống và lưu lượng thay vì chỉ quan tâm tới ren của cổng thiết bị.

Khi nào nên dùng co 45° và co 90°?

Nên dùng co 45° khi

Tuyến ống chỉ cần đổi hướng vừa phải và bố trí không gian cho phép.

Co 45° có thể giúp tuyến ống chuyển hướng mềm hơn.

Nên dùng co 90° khi

Cần thay đổi hướng gần vuông góc tại:

• Cổng xy lanh.
• Block.
• Van.
• Không gian sát vách.

Không nên lựa chọn chỉ theo tổn thất

Trong thực tế, ưu tiên đầu tiên vẫn là:

• Tuyến ống hợp lý.
• Không kéo căng.
• Không gập hose.
• Không tạo tải lên fitting.
• Dễ bảo trì.

Một co 90° đúng vị trí có thể tốt hơn việc cố dùng co 45° rồi ép hose uốn không phù hợp.

Ưu điểm của đầu nối co thủy lực

Giúp thay đổi hướng đường dầu

Đây là chức năng chính của sản phẩm.

Giảm yêu cầu uốn ống

Đầu co giúp tuyến ống đổi hướng ngay tại cổng thiết bị.

Điều này đặc biệt hữu ích với:

• Hose có bán kính uốn lớn.
• Ống cứng.
• Không gian hẹp.

Nhiều kiểu góc

Có thể lựa chọn:

• 45°.
• 90°.
• Co xoay.

Nhiều chuẩn kết nối

Có thể đáp ứng các hệ:

• BSP.
• JIC.
• DIN.
• Metric.
• ORFS.
• NPT.

Hỗ trợ bố trí hệ thống gọn

Sử dụng đúng đầu co có thể giảm số lượng đoạn nối trung gian và giúp đường ống đi sát theo khung máy.

Hạn chế và những điểm cần lưu ý

Tạo thêm tổn thất dòng chảy

Dầu phải đổi hướng trong thân fitting.

Nếu hệ thống có nhiều co liên tiếp, tổng tổn thất có thể tăng.

Tạo thêm điểm làm kín

Mỗi fitting là một vị trí cần kiểm soát rò dầu.

Không nên lạm dụng đầu nối nếu có thể bố trí tuyến đơn giản hơn.

Dễ chọn sai ren

Các chuẩn BSP, JIC, DIN, ORFS và NPT không thay thế trực tiếp cho nhau.

Có thể chịu tải cơ học từ đường ống

Nếu hose hoặc ống cứng bị kéo lệch, lực có thể truyền trực tiếp lên fitting.

Lâu dài có thể gây:

• Lỏng.
• Nứt.
• Rò.
• Hỏng cổng thiết bị.

Co xoay không mặc định quay liên tục

Đây là lỗi sử dụng cần tránh.

Nếu cơ cấu liên tục quay phải sử dụng phụ kiện được thiết kế đúng cho chuyển động xoay.

So sánh đầu nối co 45° và 90°

Tiêu chí	Co 45°	Co 90°
Góc đổi hướng	45°	90°
Không gian	Cần tuyến chuyển hướng nhẹ	Phù hợp vị trí đổi hướng gấp
Cổng sát vách	Có thể không thuận tiện	Thường phù hợp hơn
Bố trí hose	Chuyển hướng mềm	Giảm yêu cầu uốn vuông góc
Tổn thất	Phụ thuộc cấu tạo	Phụ thuộc cấu tạo
Ứng dụng	Tuyến chéo	Cổng vuông góc, không gian hẹp

Không có loại nào tốt hơn trong mọi trường hợp.

Cần chọn theo hướng của cổng và tuyến đường ống thực tế.

Ứng dụng của đầu nối co thủy lực

Bộ nguồn thủy lực

Đầu co được sử dụng để kết nối:

• Bơm.
• Van.
• Manifold.
• Bộ lọc.
• Đường áp.
• Đường hồi.

Đặc biệt hữu ích khi các cổng nằm sát khung bộ nguồn.

Xy lanh thủy lực

Co 90° thường được sử dụng để đưa đường ống chạy dọc theo thân hoặc khung máy thay vì nhô thẳng ra khỏi cổng xy lanh.

Máy ép

Ứng dụng tại:

• Bộ nguồn.
• Xy lanh.
• Van.
• Manifold.
• Đường đo áp.

Máy CNC

Sản phẩm giúp bố trí đường dầu gọn trong không gian máy tương đối hạn chế.

Máy công trình

Đầu co được sử dụng nhiều trên:

• Máy xúc.
• Máy đào.
• Xe nâng.
• Cẩu.
• Máy nông nghiệp.

Các máy này thường có không gian lắp phức tạp và nhiều đường hose.

Máy công nghiệp

Ứng dụng trên:

• Máy chấn.
• Máy dập.
• Máy uốn.
• Máy cắt.
• Máy ép nhựa.
• Dây chuyền sản xuất.

Lưu ý khi lắp đặt đầu nối co

Xác định đúng chuẩn ren

Cần kiểm tra:

• Đường kính.
• Bước ren.
• Ren côn hay song song.
• Bề mặt làm kín.

Không nên thử bằng cách vặn các fitting gần giống vào cổng thiết bị.

Căn hướng trước khi siết

Đặc biệt với co 45° và 90°.

Nếu đầu không phải loại xoay, cần tính toán vị trí cuối cùng sau khi siết để fitting hướng đúng tuyến.

Không siết quá mức

Siết quá lực có thể gây:

• Hỏng ren.
• Nứt thân.
• Biến dạng côn.
• Ép hỏng O-ring.

Không dùng đầu co để kéo hose

Nếu hose quá ngắn, không nên siết fitting để kéo hose vào vị trí.

Cần làm lại bộ ống với chiều dài phù hợp.

Không để fitting chịu rung lớn

Nếu đường ống dài hoặc nặng cần có:

• Kẹp.
• Giá đỡ.
• Bố trí tuyến phù hợp.

Giữ sạch bên trong

Trước khi lắp phải loại bỏ:

• Bụi.
• Mạt.
• Dị vật.
• Chất làm kín dư.

Một số lỗi thường gặp ở đầu nối co

Rò dầu tại ren hoặc mặt nối

Nguyên nhân có thể gồm:

• Sai chuẩn ren.
• O-ring hỏng.
• Mặt côn bị xước.
• Siết chưa đúng.
• Fitting nứt.

Không nên chỉ tiếp tục tăng lực siết.

Đầu co không hướng đúng vị trí sau khi siết

Có thể do sử dụng loại fitting cố định trong vị trí cần khả năng căn chỉnh.

Cần xem xét:

• Co xoay.
• Adapter phù hợp.
• Cách bố trí tuyến ống.

Không nên nới lỏng một kết nối cần siết kín chỉ để xoay fitting về đúng hướng.

Ren chỉ vào vài vòng rồi cứng

Có thể do:

• Sai bước ren.
• Sai chuẩn.
• Lắp chéo ren.
• Ren hỏng.

Cần tháo kiểm tra ngay.

Fitting bị nứt

Có thể liên quan tới:

• Siết quá mức.
• Rung.
• Va đập.
• Tải từ đường ống.
• Áp suất vượt giới hạn.

Không nên hàn sửa đầu co để tiếp tục sử dụng trên đường áp suất cao.

Đường dầu bị nóng sau khi thay fitting

Cần kiểm tra:

• Size đầu co.
• Đường kính trong.
• Lưu lượng.
• Số lượng co.
• Các điểm thắt khác.

Nếu fitting nhỏ hơn đường ống cũ, nó có thể làm tăng tổn thất.

Tư vấn lựa chọn đầu nối co thủy lực

Đầu nối co có nhiều góc, chuẩn ren và phương pháp làm kín khác nhau. Vì vậy không nên lựa chọn sản phẩm chỉ dựa vào việc đầu nối có dạng 45° hay 90°.

Khi lựa chọn cần xác định các thông tin chính gồm:

• Loại đầu nối: co 45°, co 90°, co hạt bắp hay co xoay 90°.
• Chuẩn kết nối của hai đầu.
• Kích thước của từng đầu.
• Ren đực hay ren cái.
• Bước ren.
• Phương pháp làm kín.
• Đường kính ngoài của ống nếu dùng cho ống cứng.
• Loại vòng cắt hoặc hạt bắp nếu có.
• Áp suất làm việc.
• Lưu lượng dầu.
• Vật liệu đầu nối.
• Hướng đường ống sau khi lắp.
• Có cần khả năng xoay để căn chỉnh hay không.

Nếu cần thay đầu co đang sử dụng, nên cung cấp ảnh toàn bộ fitting, ảnh rõ hai đầu kết nối, đường kính và bước ren, kích thước ống và ký hiệu trên sản phẩm nếu còn đọc được. Với co xoay nên cung cấp thêm thông tin về vị trí lắp và yêu cầu chuyển động thực tế.

Trường hợp sử dụng đầu co hạt bắp, cần xác định đúng đường kính ngoài của ống và hệ vòng cắt đang sử dụng. Không nên lựa chọn vòng cắt hoặc đai ốc khác hệ chỉ vì kích thước nhìn tương tự.

Đối với hệ thống thiết kế mới, nên xác định hướng tuyến ống và không gian lắp trước khi chọn co 45° hay 90°. Nếu có thể bố trí đường ống ít đổi hướng hơn thì nên hạn chế số lượng co để giảm điểm kết nối và tổn thất không cần thiết.

Tham khảo các loại Đầu nối co thủy lực gồm co 45°, co 90°, co hạt bắp và co xoay 90° để lựa chọn đúng cấu hình, kích thước và kiểu kết nối cho từng hệ thống.

Câu hỏi thường gặp
