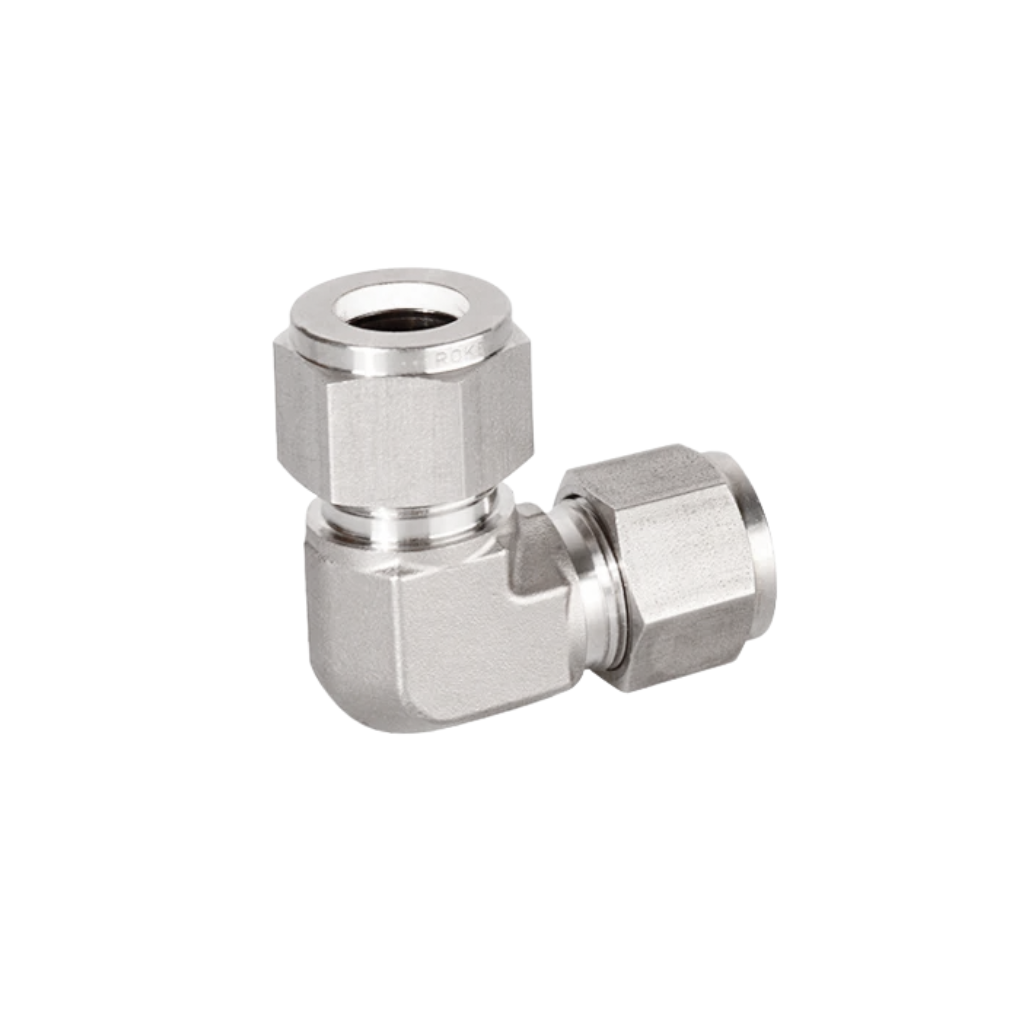

Giới thiệu Đầu nối co 90°

Thủy Lực AZ cung cấp các dòng đầu nối co, đầu nối chuyển đổi và phụ kiện dùng cho hệ thống thủy lực công nghiệp.

Đầu nối co 90° là loại fitting có hai cổng kết nối bố trí vuông góc với nhau, dùng để chuyển hướng đường dầu theo góc khoảng 90 độ. Sản phẩm đặc biệt phù hợp tại những vị trí không đủ không gian để đi ống thẳng hoặc uốn hose với bán kính lớn.

Sản phẩm còn được gọi với một số tên như:

• Co thủy lực 90°.
• Đầu nối góc 90°.
• Cút thủy lực 90°.
• Co vuông thủy lực.
• Hydraulic 90° elbow.
• 90 degree hydraulic fitting.

Tùy cấu hình, đầu co có thể sử dụng:

• BSP.
• JIC.
• Metric.
• NPT.
• ORFS.
• Hạt bắp.
• Các hệ fitting khác.

Hai đầu của co có thể cùng chuẩn, khác chuẩn, cùng kích thước hoặc khác kích thước.

Vì vậy chỉ biết sản phẩm là “co 90°” chưa đủ để lựa chọn chính xác.

Cấu tạo Đầu nối co 90°

Đầu nối thường gồm thân co, hai cổng kết nối và các bề mặt làm kín tương ứng.

Thân co 90°

Thân fitting tạo đường dầu chuyển hướng gần vuông góc giữa hai đầu.

Vật liệu thường gặp:

• Thép.
• Inox.
• Vật liệu khác theo từng model.

Thân đầu nối cần phù hợp với:

• Áp suất làm việc.
• Lưu lượng.
• Nhiệt độ.
• Môi chất.
• Điều kiện môi trường.

Không nên xác định khả năng chịu áp chỉ dựa vào việc fitting được làm bằng thép hay inox.

Cổng kết nối thứ nhất

Đầu thứ nhất có thể sử dụng:

• Ren ngoài.
• Ren trong.
• JIC.
• BSP.
• Metric.
• NPT.
• ORFS.
• Đầu nối tube.

Cổng này có thể lắp trực tiếp vào:

• Van.
• Manifold.
• Block.
• Bơm.
• Motor.
• Xi lanh.
• Adapter.

Cổng kết nối thứ hai

Cổng còn lại nằm vuông góc với cổng thứ nhất.

Đầu thứ hai có thể:

• Cùng chuẩn với đầu thứ nhất.
• Khác chuẩn.
• Cùng size.
• Khác size.
• Kết nối hose.
• Kết nối ống cứng.

Một đầu co 90° vì vậy có thể đồng thời thực hiện chức năng đổi hướng, đổi chuẩn và đổi kích thước.

Bề mặt làm kín

Tùy chuẩn fitting, đầu nối có thể làm kín bằng:

• Côn JIC 37°.
• Côn 24°.
• O-ring.
• Gioăng.
• Mặt phẳng.
• Ren côn.
• Vòng cắt.
• Các cấu hình khác.

Hai phần ren có thể vặn được với nhau nhưng vẫn không đảm bảo kín nếu bề mặt làm kín không tương thích.

Nguyên lý hoạt động của Đầu nối co 90°

Đầu nối co 90° không có cơ cấu đóng mở bên trong.

Dầu đi vào một cổng, chuyển hướng qua thân co và đi ra cổng còn lại.

Cấu hình cơ bản:

Đường dầu → Co 90°
↓
Đường dầu mới

Sản phẩm không có chức năng:

• Giảm áp.
• Chia lưu lượng.
• Điều chỉnh lưu lượng.
• Chống dòng ngược.
• Điều khiển hướng dòng chủ động.

Chức năng chính là thay đổi hướng bố trí đường dầu.

Thông số kỹ thuật Đầu nối co 90°

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối co 90°
Tên tiếng Anh	Hydraulic 90° Elbow Fitting
Kiểu đầu nối	Co vuông 90°
Số cổng	2
Góc chuyển hướng	Khoảng 90°
Chuẩn kết nối	BSP, JIC, Metric, NPT, ORFS hoặc loại khác
Kiểu đầu	Đực, cái, tube fitting
Kích thước	Theo từng size
Vật liệu	Thép, inox hoặc theo model
Kiểu làm kín	Theo từng chuẩn
Áp suất làm việc	Theo từng sản phẩm
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Chuyển hướng đường dầu

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần xác định chính xác thông số của cả hai cổng.

Các loại Đầu nối co 90° phổ biến

Đầu nối co 90° ren ngoài

Loại này sử dụng một hoặc hai đầu ren ngoài.

Có thể dùng để kết nối trực tiếp với:

• Van.
• Block.
• Manifold.
• Cổng ren trong.
• Adapter.

Khi lựa chọn cần xác định:

• Chuẩn ren.
• Size.
• Bước ren.
• Kiểu làm kín.

Đầu nối co 90° ren trong

Một hoặc hai đầu có ren trong để nhận fitting ren ngoài.

Có thể gặp:

• Hai đầu ren trong.
• Một đầu ngoài, một đầu trong.
• Một đầu ren trong, một đầu chuẩn khác.

Không nên lựa chọn chỉ bằng thông tin “co ren trong”.

Đầu nối co 90° BSP

Co BSP có thể sử dụng:

• BSPP.
• BSPT.
• BSP đực.
• BSP cái.

BSPP là ren song song, trong khi BSPT là ren côn.

Phương pháp làm kín cũng có thể khác nhau.

Đầu nối co 90° JIC

JIC sử dụng mặt côn 37°.

Khi lựa chọn cần kiểm tra:

• Size JIC.
• Mặt côn 37°.
• Đực hay cái.
• Tình trạng bề mặt côn.

Không nên dùng vật liệu làm kín trên chính mặt côn JIC.

Đầu nối co 90° Metric

Đầu Metric cần xác định:

• Đường kính ren.
• Bước ren.
• Kiểu đầu.
• Côn 24° nếu có.
• O-ring nếu có.
• Series fitting.

Chỉ biết M18, M22 hoặc M26 chưa đủ để lựa chọn.

Đầu nối co 90° NPT

NPT sử dụng ren côn.

Cần tránh nhầm với BSPT.

Hai hệ này đều có thể có hình thức ren côn nhưng không cùng tiêu chuẩn.

Đầu nối co 90° ORFS

ORFS sử dụng mặt làm kín với O-ring tại mặt đầu.

Loại này phù hợp với những hệ fitting ORFS tương ứng và cần bảo vệ bề mặt tiếp xúc cùng O-ring khi lắp.

Đầu nối co 90° hạt bắp

Loại này thường dùng cho ống cứng thủy lực.

Kết nối tube có thể gồm:

• Đai ốc.
• Hạt bắp.
• Vòng cắt.

Đầu co giúp đổi hướng tube mà không cần uốn ống quá gấp tại vị trí thiết bị.

Đầu nối co 90° xoay

Một số dòng co 90° có kết cấu cho phép xoay hoặc định hướng khi lắp.

Loại này đặc biệt hữu ích khi cần:

• Chỉnh hướng hose.
• Tránh vật cản.
• Căn đường ống.
• Đưa đầu hose về vị trí thuận lợi.

Tuy nhiên khả năng xoay khi lắp không có nghĩa fitting được thiết kế để quay liên tục trong quá trình máy vận hành.

Cần phân biệt fitting định hướng với khớp xoay chuyên dụng.

Đầu nối co 90° cùng size

Hai đầu có thể cùng kích thước và cùng chuẩn.

Ví dụ:

• BSP → BSP.
• JIC → JIC.
• Metric → Metric.

Loại này chủ yếu thực hiện chức năng đổi hướng.

Đầu nối co 90° giảm size

Hai đầu có thể khác kích thước.

Loại này đồng thời:

• Đổi hướng 90°.
• Chuyển kích thước.

Tuy nhiên việc giảm tiết diện cần phù hợp với lưu lượng thực tế.

Không nên giảm size quá nhiều chỉ để kết nối vừa với thiết bị.

Đầu nối co 90° chuyển chuẩn

Một đầu co có thể được thiết kế với hai chuẩn khác nhau.

Ví dụ:

• JIC → BSP.
• Metric → BSP.
• BSP → NPT.
• Metric → JIC.

Cấu hình này giúp giảm số lượng adapter trung gian.

Nếu có sẵn một co chuyển chuẩn đúng yêu cầu thì thường gọn hơn việc sử dụng đầu chuyển thẳng kết hợp thêm một co riêng.

Đầu nối co 90° có gây tổn thất áp suất không?

Có thể có tổn thất áp suất cục bộ do dòng dầu phải đổi hướng.

Mức tổn thất phụ thuộc vào:

• Lưu lượng.
• Tốc độ dòng.
• Đường kính trong.
• Bán kính cong bên trong fitting.
• Độ nhớt dầu.
• Hình dạng đường dẫn.

Co có lỗ dẫn quá nhỏ so với đường ống có thể làm tăng đáng kể trở lực.

Vì vậy khi hệ thống có lưu lượng lớn cần quan tâm cả đường kính trong chứ không chỉ size ren.

Ưu điểm của Đầu nối co 90°

Sản phẩm có nhiều ưu điểm:

• Chuyển hướng đường dầu 90°.
• Phù hợp không gian hẹp.
• Giúp hose đi ra đúng hướng.
• Hạn chế uốn hose ngay tại fitting.
• Có nhiều size.
• Có nhiều chuẩn ren.
• Có loại đực và cái.
• Có loại cho tube cứng.
• Có loại chuyển size.
• Có loại chuyển chuẩn.
• Dễ lắp đặt.
• Thuận tiện bảo trì.
• Có lựa chọn thép và inox.

Nhược điểm của Đầu nối co 90°

Một số hạn chế cần lưu ý:

• Tạo tổn thất cục bộ.
• Trở lực thường lớn hơn đường nối thẳng tương đương.
• Có nhiều chuẩn dễ chọn nhầm.
• Cần biết chính xác cả hai đầu.
• Sai mặt làm kín có thể gây rò.
• Không nên giảm size quá nhiều.
• Thêm fitting làm tăng số điểm rò.
• Không nên dùng để cưỡng ép đường ống lệch.
• Cần kiểm tra áp suất từng model.
• Không thể lựa chọn chính xác chỉ bằng hình dáng.

So sánh Đầu nối co 90° và co 45°

Tiêu chí	Co 90°	Co 45°
Góc đổi hướng	90°	45°
Mức chuyển hướng	Lớn	Nhẹ hơn
Không gian	Phù hợp góc vuông	Cần khoảng chuyển tiếp
Trở lực cục bộ	Tùy thiết kế	Tùy thiết kế
Bố trí hose	Đổi hướng mạnh	Đi hướng mềm hơn
Ứng dụng	Không gian hẹp	Đổi hướng vừa

Không nên kết luận co 45° luôn tốt hơn co 90°.

Nếu bố trí máy yêu cầu đổi hướng vuông góc thì co 90° thường là lựa chọn hợp lý hơn.

So sánh Đầu nối co 90° và Đầu bấm cong 90°

Tiêu chí	Đầu nối co 90°	Đầu bấm cong 90°
Loại phụ kiện	Adapter/fitting	Đầu hose
Vị trí	Lắp tại cổng	Bấm trực tiếp vào hose
Vỏ bóp	Không nhất thiết	Có
Đổi hướng	Qua adapter	Ngay đầu hose
Tháo riêng	Có	Thuộc bộ hose
Gia công hose	Không bắt buộc	Cần bấm hose

Nếu đang chế tạo bộ hose mới, đầu bấm cong 90° có thể giúp giảm số fitting.

Nếu hose đã hoàn thiện nhưng hướng cổng thiết bị không thuận lợi thì đầu co 90° có thể linh hoạt hơn.

So sánh Đầu nối co 90° và Đầu nối thẳng

Tiêu chí	Co 90°	Đầu nối thẳng
Hướng kết nối	Vuông góc	Cùng trục
Chức năng	Đổi hướng	Nối thẳng
Không gian	Phù hợp góc hẹp	Cần đường thẳng
Trở lực	Có thể cao hơn	Thường thấp hơn
Ứng dụng	Đổi hướng đường dầu	Kết nối trực tiếp

Nếu không cần đổi hướng thì đầu nối thẳng thường là giải pháp đơn giản hơn.

Khi nào nên sử dụng Đầu nối co 90°?

Co 90° phù hợp khi:

• Cổng van hướng vào vách máy.
• Hose không đủ khoảng để uốn.
• Cổng nằm sát khung thiết bị.
• Cần đưa đường dầu chạy dọc thân máy.
• Tube cần chuyển hướng vuông góc.
• Cần tránh vật cản.
• Không gian lắp đặt hạn chế.
• Muốn giảm lực uốn ngay tại đầu hose.

Đặc biệt với hose mềm, không nên uốn gấp ngay sát đầu bấm.

Nếu không gian không cho phép bán kính uốn phù hợp, co 90° có thể giúp bố trí tốt hơn.

Ứng dụng của Đầu nối co 90°

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Van thủy lực.
• Bơm thủy lực.
• Motor thủy lực.
• Xi lanh thủy lực.
• Manifold.
• Hệ thống hose.
• Hệ thống ống cứng.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Cách chọn size Đầu nối co 90°

Cần xác định riêng cả hai đầu.

Ví dụ:

• BSP đực 1/2″ → BSP cái 1/2″.
• JIC đực → JIC cái cùng size.
• Metric M22 × 1.5 → BSP 1/2″.
• Tube 12 mm → Metric theo cấu hình.

Không nên chỉ nói:

“Co 90° 1/2”.

Thông tin này chưa cho biết:

• Chuẩn ren.
• Size của cả hai đầu.
• Đực hay cái.
• Kiểu làm kín.

Chọn Đầu nối co 90° theo BSP

Cần xác định:

• BSPP hay BSPT.
• Đực hay cái.
• Size.
• Kiểu làm kín.

Nếu BSPP cần kiểm tra thêm:

• Gioăng.
• O-ring.
• Bonded seal.
• Mặt côn.

Nếu BSPT cần kiểm tra ren côn và vật liệu làm kín nếu hệ thống yêu cầu.

Chọn Đầu nối co 90° theo JIC

Cần kiểm tra:

• Size.
• Mặt côn 37°.
• Đực hay cái.
• Bước ren.
• Tình trạng mặt côn.

Nếu mặt côn bị xước sâu, việc siết thêm thường không phải cách xử lý đúng.

Chọn Đầu nối co 90° theo Metric

Cần xác định:

• Đường kính ren.
• Bước ren.
• Đực hay cái.
• Kiểu côn.
• O-ring nếu có.
• Series fitting.

Hai đầu cùng M22 nhưng khác bước ren vẫn không sử dụng thay nhau được.

Chọn Đầu nối co 90° cho ống cứng

Nếu dùng hạt bắp cần xác định:

• Đường kính ngoài tube.
• Vật liệu tube.
• Series fitting.
• Loại vòng cắt.
• Đai ốc.
• Áp suất làm việc.

Tube fitting thường được lựa chọn theo đường kính ngoài của ống.

Lưu ý về bán kính uốn hose

Một trong những lý do sử dụng co 90° là tránh uốn hose quá gấp ngay sát đầu bấm.

Hose bị uốn quá bán kính cho phép có thể:

• Giảm tuổi thọ.
• Làm lớp thép chịu tải bất thường.
• Tăng nguy cơ nứt lớp vỏ.
• Tạo ứng suất tại đầu bấm.
• Gây rò hoặc hỏng hose.

Co 90° nên được lựa chọn để giúp hose đi theo hướng tự nhiên hơn, không phải để ép hose vào một vị trí quá căng.

Lưu ý khi lắp Đầu nối co 90°

Trong quá trình lắp cần:

• Kiểm tra đúng hai đầu.
• Xác định chuẩn ren.
• Kiểm tra bước ren.
• Làm sạch fitting.
• Không lắp lệch ren.
• Không siết quá mức.
• Kiểm tra O-ring.
• Bảo vệ mặt côn.
• Không để fitting chịu lực kéo.
• Căn hướng co trước khi hoàn thiện.
• Kiểm tra rò sau khi tăng áp.

Nếu fitting chỉ bắt được vài vòng rồi kẹt, nên dừng lại kiểm tra chuẩn ren.

Có nên dùng Đầu co để kéo hose về đúng vị trí?

Không nên.

Fitting không nên chịu lực kéo hoặc xoắn thường xuyên từ hose.

Nếu hose bị căng sau khi lắp có thể gây:

• Tải lên ren.
• Hỏng mặt làm kín.
• Rò dầu.
• Nứt fitting.
• Giảm tuổi thọ hose.
• Lỏng mối nối do rung.

Chiều dài hose và hướng fitting cần được bố trí phù hợp trước khi vận hành.

Có nên nối nhiều co 90° liên tiếp?

Nên hạn chế nếu có phương án đường ống đơn giản hơn.

Nhiều co liên tiếp có thể:

• Tăng tổn thất áp suất.
• Tăng số điểm rò.
• Tăng chiều dài cụm fitting.
• Làm hệ thống cồng kềnh.
• Tăng chi phí.
• Làm bảo trì phức tạp hơn.

Nên ưu tiên lựa chọn đúng loại fitting ngay từ đầu.

Khi nào cần thay Đầu nối co 90°?

Nên kiểm tra hoặc thay khi xuất hiện:

• Rò dầu.
• Ren bị mòn.
• Ren bị méo.
• Mặt côn bị xước.
• O-ring bị hỏng.
• Thân co bị nứt.
• Đầu nối bị cong.
• Ăn mòn nghiêm trọng.
• Bề mặt làm kín hỏng.
• Hệ thống thay đổi chuẩn hoặc size.

Nếu đầu co bị rò dầu liên tục, không nên chỉ tiếp tục tăng lực siết.

Cần xác định nguyên nhân ở ren, O-ring, mặt côn hoặc đầu nối đối diện.

Lưu ý khi lựa chọn Đầu nối co 90°

Trước khi lựa chọn cần xác định:

• Góc 90°.
• Chuẩn đầu thứ nhất.
• Size đầu thứ nhất.
• Đực hay cái.
• Chuẩn đầu thứ hai.
• Size đầu thứ hai.
• Kiểu làm kín.
• Vật liệu.
• Áp suất làm việc.
• Lưu lượng.
• Không gian lắp đặt.

Không nên đặt hàng chỉ bằng hình ảnh.

Hai đầu co nhìn rất giống nhau vẫn có thể sử dụng hai chuẩn ren hoàn toàn khác nhau.

Tư vấn lựa chọn Đầu nối co 90°

Khi thay Đầu nối co 90°, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh rõ hai đầu.
• Kích thước từng đầu.
• Chuẩn ren nếu biết.
• Bước ren.
• Đầu đực hay cái.
• Hình ảnh mặt làm kín.
• Loại hose hoặc tube.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần sử dụng.

Nếu chưa xác định được chuẩn, nên đo đường kính và bước ren đồng thời chụp rõ bề mặt kết nối của cả hai phía để đối chiếu.

Chỉ biết đầu nối có hình “co vuông 90°” thường chưa đủ để lựa chọn chính xác sản phẩm.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối co thủy lực.

Câu hỏi thường gặp
