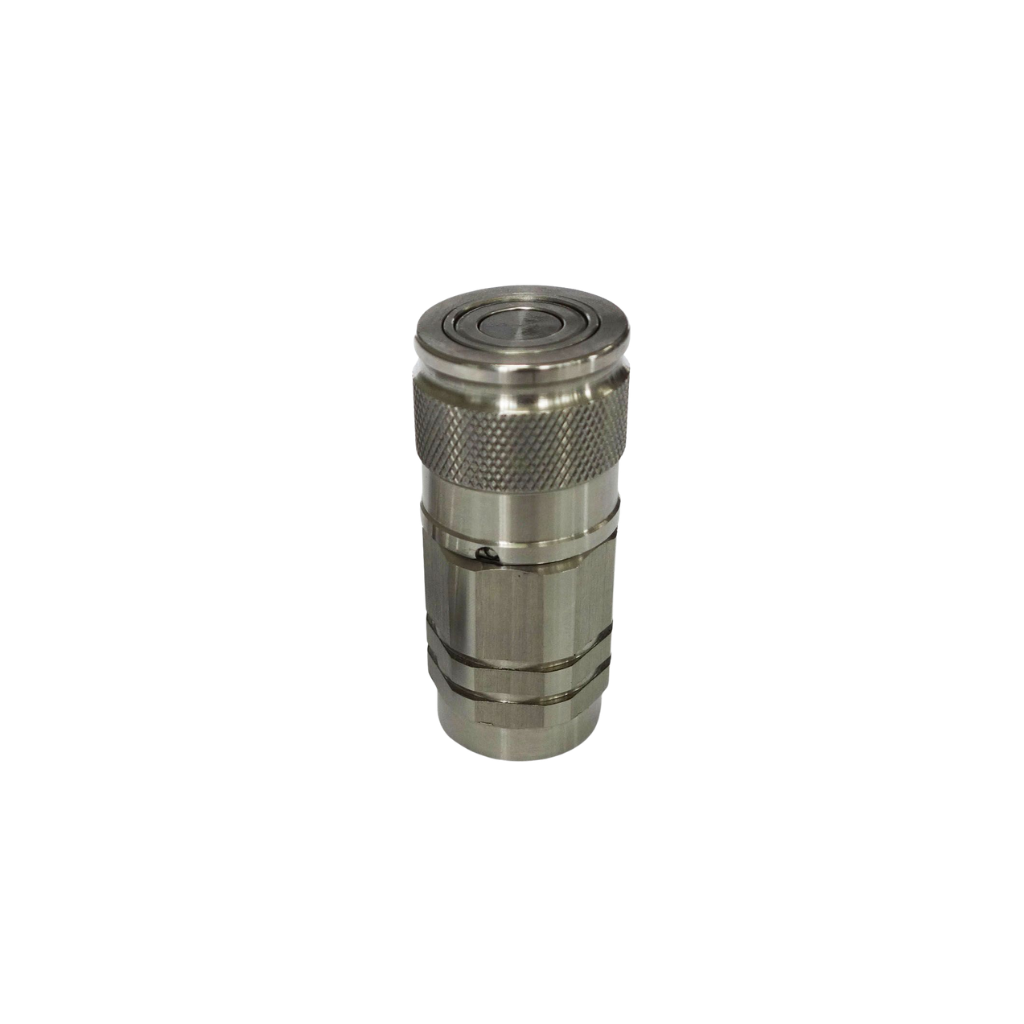

Giới thiệu Khớp nối Flat Face

Thủy Lực AZ cung cấp các dòng khớp nối nhanh Flat Face, đầu đực, đầu cái và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Khớp nối Flat Face là loại khớp nối nhanh có bề mặt tiếp xúc gần phẳng giữa đầu đực và đầu cái, được thiết kế để tháo lắp đường dầu nhanh, đồng thời hạn chế lượng dầu thoát ra ngoài và giảm nguy cơ bụi bẩn đi vào hệ thống khi kết nối.

Sản phẩm còn được gọi với một số tên như:

• Khớp nối nhanh mặt phẳng.
• Khớp nhanh Flat Face.
• Khớp nối mặt phẳng thủy lực.
• Flat face quick coupling.
• Flat face hydraulic coupling.
• Flat face quick disconnect.

Nhiều dòng Flat Face trên thị trường được sản xuất theo giao diện ISO 16028. Tuy nhiên không nên mặc định mọi khớp có mặt phẳng đều đạt ISO 16028.

Khi cần khả năng thay thế giữa các hãng, phải kiểm tra rõ:

• Tiêu chuẩn giao diện.
• Body size.
• Profile đầu đực.
• Profile đầu cái.
• Working pressure.
• Lưu lượng.

Flat Face đặc biệt phù hợp với các hệ thống thường xuyên tháo lắp và làm việc trong môi trường bụi bẩn như máy xúc, máy công trình, thiết bị gắn nhanh và các bộ công tác thủy lực.

Khớp nối Flat Face là gì?

Flat Face có nghĩa là mặt tiếp xúc phía trước của đầu đực và đầu cái được thiết kế tương đối phẳng.

So với nhiều coupling dạng poppet truyền thống, bề mặt này giúp:

• Dễ lau sạch trước khi kết nối.
• Hạn chế hốc giữ bụi.
• Giảm lượng dầu đọng trên mặt khớp.
• Hạn chế dầu tràn khi tháo.
• Giảm lượng không khí lọt vào khi kết nối ở nhiều thiết kế.

Đây là lý do Flat Face được sử dụng nhiều trên máy công trình và thiết bị làm việc ngoài trời.

ISO 16028 là gì?

ISO 16028 là tiêu chuẩn thường gắn với các khớp nối nhanh thủy lực kiểu mặt phẳng.

Tiêu chuẩn giúp xác định giao diện để đầu đực và đầu cái tương thích theo kích thước quy định.

Một bộ khớp thường gồm:

Đầu đực Flat Face → Đầu cái Flat Face.

Tuy nhiên tiêu chuẩn giao diện không có nghĩa tất cả coupling ISO 16028 đều có cùng:

• Áp suất làm việc.
• Lưu lượng.
• Vật liệu.
• Seal.
• Nhiệt độ.
• Pressure drop.
• Khả năng kết nối dưới áp.

Những thông số này phải kiểm tra theo từng model.

Cấu tạo Khớp nối Flat Face

Một bộ khớp thường gồm:

• Đầu cái.
• Đầu đực.
• Sleeve khóa.
• Bi hoặc cơ cấu khóa.
• Van mặt phẳng.
• Lò xo.
• Gioăng.
• Cổng kết nối phía sau.

Đầu cái Flat Face

Đầu cái là phần nhận đầu đực.

Cấu tạo có thể gồm:

• Thân coupling.
• Sleeve trượt.
• Cơ cấu khóa.
• Van.
• Lò xo.
• Seal.

Khi đầu đực được đưa vào đủ hành trình, cơ cấu khóa giữ hai nửa với nhau và các van được mở.

Đầu đực Flat Face

Đầu đực có mặt trước gần phẳng và profile tương thích với đầu cái.

Trên thân thường có:

• Mặt van.
• Rãnh khóa.
• Thân plug.
• Đường dầu.
• Phần kết nối phía sau.

Nếu mặt trước bị móp, xước hoặc bám dị vật, độ kín có thể bị ảnh hưởng.

Mặt van phẳng

Đây là đặc điểm nhận biết quan trọng của Flat Face.

Khi hai nửa chưa kết nối, bề mặt phía trước tương đối phẳng.

Thiết kế này giúp hạn chế:

• Bụi tích tụ.
• Đất cát bám sâu.
• Dầu đọng trên mặt.
• Dị vật bị đẩy vào hệ thống.

Trước khi cắm chỉ cần lau sạch hai mặt nếu điều kiện cho phép.

Sleeve khóa

Sleeve thường nằm trên đầu cái.

Tùy thiết kế, người vận hành có thể:

1. Kéo sleeve.
2. Đưa đầu đực vào.
3. Đẩy đủ sâu.
4. Thả sleeve.
5. Kiểm tra trạng thái khóa.

Một số model có cơ cấu push-to-connect khác.

Không nên mặc định toàn bộ Flat Face có cùng cách thao tác.

Cơ cấu khóa

Cơ cấu khóa có nhiệm vụ giữ đầu đực trong đầu cái.

Có thể sử dụng:

• Bi khóa.
• Cơ cấu vòng.
• Thiết kế riêng theo nhà sản xuất.

Nếu rãnh hoặc cơ cấu khóa bị mòn, coupling có thể xuất hiện độ rơ hoặc không giữ chắc.

Van bên trong

Van đầu đực và đầu cái thường được thiết kế để đóng khi hai nửa tách rời.

Khi kết nối:

• Hai mặt van tiếp xúc.
• Cơ cấu van được đẩy mở.
• Dầu lưu thông.

Khi tháo:

• Van đóng lại.
• Dầu thoát ra được hạn chế.

Đây là một trong những ưu điểm chính của kiểu Flat Face.

Gioăng làm kín

Gioăng giúp duy trì độ kín của coupling.

Vật liệu seal cần phù hợp với:

• Loại dầu.
• Nhiệt độ.
• Áp suất.
• Môi chất đặc biệt nếu có.

Không nên thay gioăng chỉ dựa vào kích thước nếu chưa biết vật liệu và thiết kế của coupling.

Nguyên lý hoạt động của Khớp nối Flat Face

Khi chưa kết nối

Đầu đực và đầu cái được tách riêng.

Ở nhiều thiết kế:

• Van đầu đực đóng.
• Van đầu cái đóng.
• Mặt trước gần phẳng.
• Dầu được giữ trong đường ống.

Khi kết nối

Quy trình cơ bản:

1. Lau sạch hai mặt coupling.
2. Căn đầu đực và đầu cái.
3. Thao tác sleeve nếu cần.
4. Đẩy đầu đực vào đủ hành trình.
5. Cơ cấu khóa giữ hai nửa.
6. Hai van được đẩy mở.
7. Dầu lưu thông.

Sau khi cắm cần kiểm tra coupling đã khóa hoàn toàn.

Không nên đưa hệ thống lên áp nếu đầu khớp chưa vào hết.

Khi tháo

Quy trình thường gồm:

1. Dừng máy.
2. Xả áp nếu cần.
3. Giữ hose không bị kéo căng.
4. Thao tác sleeve.
5. Tách hai nửa.
6. Các van đóng lại.

Flat Face giúp hạn chế dầu thoát khi tháo nhưng không nên hiểu là tuyệt đối không có giọt dầu nào.

Thông số kỹ thuật Khớp nối Flat Face

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp nối Flat Face
Tên tiếng Anh	Flat Face Hydraulic Quick Coupling
Kiểu mặt nối	Mặt phẳng
Tiêu chuẩn phổ biến	ISO 16028
Bộ khớp	Đầu đực + đầu cái
Body size	Theo từng size
Ren phía sau	BSP, NPT, Metric hoặc theo model
Vật liệu	Thép, inox hoặc theo model
Cơ cấu khóa	Theo từng sản phẩm
Van	Flat-face theo thiết kế
Gioăng	Theo từng model
Áp suất làm việc	Theo size và model
Lưu lượng	Theo size và model
Nhiệt độ	Theo vật liệu và seal
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy công trình, hệ thủy lực

Các thông số trên mang tính tham khảo.

Không nên đưa ra một mức working pressure chung cho toàn bộ khớp Flat Face.

Các loại Khớp nối Flat Face phổ biến

Bộ Khớp nối Flat Face

Một bộ hoàn chỉnh gồm:

• Đầu đực.
• Đầu cái.

Hai nửa cần phù hợp về:

• Profile.
• Body size.
• Tiêu chuẩn giao diện.

Đây là lựa chọn phù hợp khi thay mới toàn bộ một vị trí coupling.

Khớp Flat Face đầu cái

Đầu cái có cơ cấu khóa để nhận đầu đực.

Phía sau có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Ren ngoài.
• Ren trong.

Không nên hiểu “đầu cái” đồng nghĩa phía ren phía sau cũng phải là ren cái.

Khớp Flat Face đầu đực

Đầu đực có profile mặt phẳng và rãnh khóa tương thích.

Khi thay riêng đầu đực cần xác định:

• Tiêu chuẩn.
• Body size.
• Đầu cái đang sử dụng.
• Pressure rating.

Khớp Flat Face thép

Đây là vật liệu được sử dụng phổ biến trên máy công trình và nhiều thiết bị thủy lực.

Ưu điểm:

• Kết cấu chắc.
• Có nhiều size.
• Phù hợp nhiều ứng dụng.
• Có nhiều kiểu xử lý bề mặt.

Khả năng chống ăn mòn phụ thuộc vật liệu và lớp xử lý cụ thể.

Khớp Flat Face inox

Loại inox phù hợp với các hệ thống cần khả năng chống ăn mòn cao hơn.

Có thể gặp:

• Inox 304.
• Inox 316.
• Inox 316L.
• Vật liệu khác tùy model.

Không nên mặc định inox chịu áp suất cao hơn thép.

Pressure rating phải lấy theo đúng sản phẩm.

Khớp Flat Face áp cao

Một số dòng được thiết kế cho hệ thống áp suất cao.

Tuy nhiên “Flat Face” không tự động đồng nghĩa “áp cao”.

Cần kiểm tra:

• Working pressure.
• Áp suất cực đại.
• Xung áp.
• Body size.
• Chu kỳ tải.

Không nên sử dụng burst pressure làm áp suất vận hành.

Body size của Khớp nối Flat Face

Body size là kích thước giao diện của phần quick coupling.

Có thể gặp các size như:

• 1/4″.
• 3/8″.
• 1/2″.
• 5/8″.
• 3/4″.
• 1″.
• Các size khác.

Các kích thước trên chỉ mang tính tham khảo.

Body size ảnh hưởng tới:

• Profile coupling.
• Lưu lượng.
• Pressure drop.
• Kích thước đầu đực.
• Kích thước đầu cái.

Body size và size ren có giống nhau không?

Không nhất thiết.

Một coupling có thể có:

• Body size 1/2″.
• Ren BSP 3/4″.

hoặc cấu hình khác.

Vì vậy không nên chỉ đặt:

“Khớp Flat Face 1/2”.

Cần xác định rõ:

• Body size.
• Ren phía sau.
• Đầu đực hay đầu cái.

Các loại ren phía sau Khớp Flat Face

Flat Face ren BSP

Có thể gặp:

• BSPP.
• BSPT.

BSPP là ren song song.

BSPT là ren côn.

Cần xác định đúng trước khi lựa chọn.

Flat Face ren NPT

NPT sử dụng ren côn.

Không nên nhầm NPT với BSPT dù hình thức khá giống nhau.

Sai chuẩn có thể gây:

• Hỏng ren.
• Rò dầu.
• Kẹt fitting.

Flat Face ren Metric

Một số coupling hoặc adapter phía sau sử dụng Metric.

Cần xác định:

• Đường kính.
• Bước ren.
• Đực hay cái.
• Kiểu làm kín.

Chỉ biết M22 chưa đủ để lựa chọn chính xác.

Vì sao Flat Face hạn chế dầu rò khi tháo?

Ở coupling poppet truyền thống, hai nửa khớp có thể có khoảng rỗng giữa các van.

Khi tháo, lượng dầu nằm trong khoảng này có thể thoát ra ngoài.

Flat Face được thiết kế với hai mặt van gần phẳng và khoảng chết thấp hơn ở nhiều cấu hình.

Nhờ đó:

• Lượng dầu bị giữ giữa hai nửa ít hơn.
• Dầu tràn khi tháo thường giảm.
• Không khí lọt vào khi ghép cũng có thể giảm.

Đây là lợi thế lớn trên các thiết bị tháo lắp nhiều lần.

Flat Face có hoàn toàn không rò dầu không?

Không nên quảng cáo như vậy.

Coupling có thể vẫn có:

• Một lượng dầu rất nhỏ khi tháo.
• Rò nếu seal hỏng.
• Rò nếu mặt van xước.
• Rò nếu chưa khóa hoàn toàn.
• Rò nếu áp suất vượt giới hạn.

Mục tiêu của thiết kế Flat Face là giảm leakage và spillage, không phải đảm bảo tuyệt đối không có dầu trong mọi điều kiện.

Vì sao Flat Face hạn chế bụi bẩn?

Mặt đầu phẳng giúp:

• Dễ lau.
• Ít khe sâu giữ đất.
• Giảm bụi bám vào vùng van.
• Giảm nguy cơ đẩy bụi vào hệ thống khi cắm.

Điều này đặc biệt hữu ích trên:

• Máy xúc.
• Máy đào.
• Máy phá đá.
• Máy lâm nghiệp.
• Máy nông nghiệp.
• Thiết bị ngoài trời.

Tuy nhiên vẫn phải vệ sinh trước khi kết nối.

Khớp Flat Face có kết nối dưới áp được không?

Không nên mặc định.

Khi một phía còn áp suất, van bị đẩy ra ngoài và lực cần thiết để kết nối tăng mạnh.

Một số dòng được thiết kế với chức năng connect-under-pressure hoặc cơ cấu xả áp đặc biệt.

Nhưng loại Flat Face thông thường không nên bị cưỡng ép kết nối khi đang giữ áp.

Nếu chưa biết rõ model:

• Dừng máy.
• Xả áp.
• Giải phóng áp suất tồn dư.
• Sau đó mới kết nối.

Khớp Flat Face có tháo dưới áp được không?

Không nên nếu model không cho phép.

Tháo khi hệ thống còn áp có thể:

• Dầu phun.
• Coupling bật mạnh.
• Hỏng seal.
• Hỏng van.
• Gây nguy hiểm.

Cần đưa hệ thống về trạng thái an toàn trước khi tháo.

Working pressure và Burst pressure

Working pressure

Là áp suất mà coupling được thiết kế vận hành trong điều kiện quy định.

Đây là thông số dùng để lựa chọn sản phẩm.

Burst pressure

Là thông số liên quan đến giới hạn phá hủy theo phép thử.

Không được sử dụng burst pressure làm áp suất vận hành.

Khi lựa chọn cần kiểm tra thêm:

• Xung áp.
• Áp suất cực đại.
• Chu kỳ tải.

Khớp Flat Face có ảnh hưởng lưu lượng không?

Có thể.

Dầu phải đi qua:

• Van đầu đực.
• Van đầu cái.
• Đường dẫn bên trong.
• Các vùng chuyển tiết diện.

Do đó coupling tạo ra pressure drop.

Mức tổn thất phụ thuộc:

• Body size.
• Lưu lượng.
• Độ nhớt dầu.
• Cấu tạo coupling.

Khớp quá nhỏ có thể vẫn chịu đủ áp nhưng không phù hợp về lưu lượng.

Dấu hiệu Khớp Flat Face quá nhỏ

Có thể xuất hiện:

• Sụt áp cao.
• Xi lanh chạy chậm.
• Motor thiếu tốc độ.
• Coupling nóng.
• Dầu nóng lên.
• Tiếng ồn.
• Tăng tổn thất năng lượng.

Khi đó cần kiểm tra:

• Body size.
• Flow rating.
• Pressure drop.
• Tình trạng van.

Ưu điểm của Khớp nối Flat Face

Sản phẩm có nhiều ưu điểm:

• Kết nối nhanh.
• Tháo lắp nhanh.
• Hạn chế dầu tràn.
• Hạn chế không khí lọt vào ở nhiều thiết kế.
• Bề mặt dễ vệ sinh.
• Ít hốc giữ bụi.
• Phù hợp môi trường công trình.
• Có nhiều body size.
• Có nhiều chuẩn ren.
• Có loại thép.
• Có loại inox.
• Có dòng áp cao.
• Thuận tiện bảo trì.
• Phù hợp thiết bị tháo lắp thường xuyên.

Nhược điểm của Khớp nối Flat Face

Một số hạn chế cần lưu ý:

• Giá thường cao hơn coupling đơn giản.
• Cần đúng profile.
• Cần đúng body size.
• Có pressure drop.
• Seal có thể lão hóa.
• Sleeve có thể bị kẹt.
• Mặt van có thể bị xước.
• Không phải loại nào cũng kết nối dưới áp.
• Không phải mọi Flat Face đều là ISO 16028.
• Phải kiểm tra áp suất từng model.
• Phải kiểm tra lưu lượng.
• Cần giữ mặt khớp sạch.

So sánh Khớp Flat Face và ISO A

Tiêu chí	Flat Face	ISO A
Giao diện	Mặt phẳng	ISO 7241 Series A
Tiêu chuẩn phổ biến	ISO 16028	ISO 7241-A
Mặt đầu	Gần phẳng	Profile poppet
Dầu tràn khi tháo	Thường thấp	Theo model
Vệ sinh	Dễ lau	Có nhiều hốc hơn
Môi trường bụi	Có lợi thế	Vẫn sử dụng được
Lắp lẫn	Không	Không

Không nên cố ghép Flat Face với ISO A.

Hai loại sử dụng profile kết nối khác nhau.

So sánh Khớp Flat Face và ISO B

Tiêu chí	Flat Face	ISO B
Mặt kết nối	Phẳng	Profile Series B
Tiêu chuẩn phổ biến	ISO 16028	ISO 7241-B
Dầu tràn	Thường thấp	Theo model
Bụi bẩn	Dễ vệ sinh	Cần vệ sinh profile
Body size	Theo hệ Flat Face	Theo ISO B
Lắp lẫn	Không	Không

Loại phù hợp phụ thuộc vào hệ coupling máy đang sử dụng.

So sánh Khớp Flat Face và Khớp ren khóa

Tiêu chí	Flat Face	Ren khóa
Kiểu khóa	Sleeve/cơ cấu nhanh	Ren
Tốc độ kết nối	Nhanh	Chậm hơn
Mặt kết nối	Phẳng	Theo thiết kế
Dầu tràn	Thường thấp	Theo model
Kết nối dưới áp	Theo model	Theo model
Ứng dụng	Máy công trình	Hệ chuyên dụng

Khớp ren khóa có thể phù hợp với những hệ yêu cầu kết nối chắc bằng ren hoặc áp suất đặc biệt.

Flat Face và Push-Pull khác nhau thế nào?

“Flat Face” mô tả kiểu bề mặt van của coupling.

“Push-Pull” thường mô tả cơ chế thao tác kết nối và tháo.

Một coupling có thể có một số đặc điểm cơ khí kết hợp khác nhau tùy thiết kế.

Vì vậy không nên coi hai thuật ngữ này luôn đại diện cho hai sản phẩm hoàn toàn đối lập.

Khi lựa chọn cần xem:

• Profile.
• Cách khóa.
• Tiêu chuẩn.
• Body size.

Khớp Flat Face thép và inox khác nhau thế nào?

Tiêu chí	Thép	Inox
Chống ăn mòn	Theo lớp xử lý	Thường tốt hơn
Giá	Thường thấp hơn	Thường cao hơn
Áp suất	Theo model	Theo model
Môi trường ẩm	Cần xem lớp phủ	Có lợi thế
Môi chất	Theo seal và vật liệu	Theo seal và vật liệu

Không nên kết luận inox luôn tốt hơn.

Trong nhiều hệ dầu thủy lực thông thường, coupling thép đúng thông số có thể là lựa chọn kinh tế và phù hợp.

Ứng dụng của Khớp nối Flat Face

Sản phẩm được sử dụng trong:

• Máy xúc.
• Máy đào.
• Máy ủi.
• Máy xúc lật.
• Skid steer.
• Máy phá đá.
• Búa thủy lực.
• Máy khoan.
• Máy lâm nghiệp.
• Máy nông nghiệp.
• Xe nâng.
• Cẩu thủy lực.
• Bộ nguồn thủy lực.
• Xi lanh thủy lực.
• Motor thủy lực.
• Thiết bị gắn nhanh.
• Hệ thống hose.
• Máy công nghiệp.

Một ứng dụng điển hình là kết nối các bộ công tác phụ trên máy xúc hoặc skid steer, nơi coupling phải tháo thường xuyên và tiếp xúc nhiều với bụi đất.

Khớp Flat Face dùng trên máy công trình

Đây là một trong những ứng dụng nổi bật.

Môi trường máy công trình thường có:

• Bụi.
• Đất.
• Cát.
• Dầu.
• Rung động.

Flat Face giúp người vận hành dễ vệ sinh bề mặt trước khi cắm và hạn chế đưa chất bẩn vào dầu.

Điều này đặc biệt quan trọng vì bụi bẩn trong dầu có thể ảnh hưởng:

• Van.
• Bơm.
• Motor.
• Xi lanh.
• Servo hoặc van tỷ lệ.

Khớp Flat Face dùng cho bộ công tác

Máy công trình có thể thay đổi nhiều bộ công tác như:

• Búa phá đá.
• Khoan thủy lực.
• Kẹp.
• Kéo cắt.
• Bộ nghiền.
• Thiết bị quét.
• Các attachment khác.

Coupling giúp hose của bộ công tác được tháo nhanh khi thay thiết bị.

Nếu tần suất đổi attachment cao, khả năng hạn chế dầu tràn của Flat Face có lợi rõ rệt.

Cách chọn Body size Khớp nối Flat Face

Nếu đã có một nửa coupling, cần xác định body size của nửa còn lại.

Không nên chỉ lấy size ren.

Hai coupling có cùng ren 1/2″ vẫn có thể:

• Khác body size.
• Khác profile.
• Không kết nối được.

Khi thay nên kiểm tra:

• Kích thước đầu đực.
• Mặt đầu.
• Rãnh khóa.
• Ký hiệu trên thân.

Cách chọn ren phía sau

Sau khi xác định đúng body size cần chọn cổng kết nối phía sau.

Cần biết:

• BSP.
• NPT.
• Metric.
• Ren trong hay ngoài.
• Size.

Không nên chỉ đặt:

“Flat Face 1/2”.

Thông tin này chưa đủ để xác định toàn bộ coupling.

Chọn Khớp Flat Face theo áp suất

Cần xác định:

• Working pressure của máy.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ vận hành.

Máy công trình thường có biến động tải mạnh nên không nên chỉ nhìn áp suất làm việc trung bình.

Coupling cần được chọn theo điều kiện thực tế và thông số của đúng model.

Chọn Khớp Flat Face theo lưu lượng

Đây là tiêu chí rất quan trọng.

Cần biết:

• Lưu lượng bơm.
• Lưu lượng qua nhánh.
• Body size.
• Pressure drop.

Nếu coupling quá nhỏ:

• Thiết bị chạy chậm.
• Dầu nóng.
• Mất công suất.
• Tăng tổn thất.

Không nên chọn size nhỏ chỉ để giảm chi phí.

Chọn Khớp Flat Face theo vật liệu

Thép

Phù hợp với nhiều hệ thống thủy lực công nghiệp và máy công trình.

Inox

Phù hợp khi cần khả năng chống ăn mòn tốt hơn trong môi trường phù hợp.

Cần kiểm tra thêm:

• Môi chất.
• Gioăng.
• Nhiệt độ.
• Áp suất.

Chọn Khớp theo môi chất

Nếu sử dụng dầu thủy lực thông thường, cần chọn seal phù hợp với loại dầu và nhiệt độ.

Nếu sử dụng:

• Dầu sinh học.
• Nước glycol.
• Chất lỏng đặc biệt.
• Hóa chất.

cần cung cấp chính xác thông tin môi chất.

Không nên giả định coupling dùng dầu khoáng có thể dùng cho mọi loại chất lỏng.

Vệ sinh Khớp Flat Face trước khi kết nối

Đây là một trong những lợi thế của Flat Face nhưng vẫn cần thực hiện đúng.

Trước khi cắm:

1. Lau sạch đầu đực.
2. Lau sạch đầu cái.
3. Kiểm tra cát và mạt kim loại.
4. Kiểm tra mặt van.
5. Sau đó mới kết nối.

Không nên cắm hai đầu đang phủ đầy bùn đất chỉ vì chúng là loại Flat Face.

Sử dụng nắp che khi không kết nối

Khi coupling tách rời nên sử dụng nắp che bụi nếu có.

Nắp giúp:

• Hạn chế bụi.
• Bảo vệ mặt van.
• Hạn chế va đập.
• Giữ coupling sạch.

Đặc biệt hữu ích với máy công trình làm việc ngoài trời.

Không dùng búa để ép Khớp

Nếu hai nửa không kết nối được, cần kiểm tra:

• Đúng profile không.
• Đúng body size không.
• Có áp suất tồn dư không.
• Sleeve có bị kẹt không.
• Mặt coupling có dị vật không.
• Đầu đực có bị biến dạng không.

Không nên dùng:

• Búa.
• Kìm.
• Máy ép.

để cưỡng ép coupling.

Dấu hiệu Khớp Flat Face bị hỏng

Một số dấu hiệu gồm:

• Rò dầu.
• Khó kết nối.
• Khó tháo.
• Sleeve kẹt.
• Mặt van xước.
• Đầu đực móp.
• Rãnh khóa mòn.
• Coupling không khóa chắc.
• Van bị kẹt.
• Khớp nóng bất thường.
• Pressure drop tăng.

Nếu cơ cấu khóa không chắc, không nên tiếp tục sử dụng.

Vì sao Khớp Flat Face bị nóng?

Một số nguyên nhân có thể gồm:

• Body size quá nhỏ.
• Lưu lượng quá lớn.
• Van không mở đủ.
• Coupling bị hỏng.
• Pressure drop cao.
• Dầu có độ nhớt không phù hợp.

Không nên coi việc khớp nóng là bình thường nếu nhiệt độ tại coupling cao bất thường so với đường ống xung quanh.

Khi nào cần thay Khớp nối Flat Face?

Nên kiểm tra hoặc thay khi:

• Rò dầu.
• Seal bị hỏng.
• Mặt van bị xước.
• Van bị kẹt.
• Sleeve bị hỏng.
• Rãnh khóa bị mòn.
• Đầu đực bị biến dạng.
• Thân coupling nứt.
• Không còn khóa chắc.
• Pressure drop tăng bất thường.
• Ăn mòn nghiêm trọng.

Không nên tự mài profile hoặc rãnh khóa để tiếp tục sử dụng trên hệ thống áp suất cao.

Lưu ý khi lựa chọn Khớp nối Flat Face

Trước khi lựa chọn cần xác định:

• Flat Face hay coupling khác.
• ISO 16028 nếu yêu cầu.
• Body size.
• Đầu đực hay đầu cái.
• Chuẩn ren.
• Size ren.
• Working pressure.
• Áp suất cực đại.
• Lưu lượng.
• Vật liệu.
• Gioăng.
• Môi chất.
• Nhiệt độ.
• Có yêu cầu kết nối dưới áp hay không.

Không nên lựa chọn chỉ bằng hình ảnh hoặc size ren phía sau.

Tư vấn lựa chọn Khớp nối Flat Face

Khi thay Khớp nối Flat Face, nên cung cấp:

• Hình ảnh đầu đực.
• Hình ảnh đầu cái.
• Hình ảnh mặt khớp.
• Ký hiệu trên thân nếu có.
• Body size.
• Chuẩn và size ren.
• Working pressure.
• Lưu lượng.
• Loại dầu.
• Vật liệu yêu cầu.
• Loại máy.
• Số lượng cần sử dụng.

Nếu coupling đang lắp trên máy xúc hoặc bộ công tác, nên cung cấp thêm model máy và lưu lượng đường phụ nếu biết.

Chỉ biết “khớp mặt phẳng 1/2” thường chưa đủ để xác định đúng sản phẩm vì 1/2″ có thể là body size hoặc size ren.

Tham khảo thêm các dòng coupling khác tại danh mục Khớp nối nhanh thủy lực.

Câu hỏi thường gặp
