Giới thiệu Xi lanh thủy lực 150 tấn

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực tải trọng lớn, xi lanh công nghiệp nặng và phụ kiện sử dụng cho máy ép, nâng hạ, lắp đặt và hệ thống thủy lực công nghiệp.

Xi lanh thủy lực 150 tấn là cơ cấu chấp hành có khả năng tạo lực danh nghĩa khoảng 150 tấn theo điều kiện áp suất và thiết kế của từng sản phẩm. Đây là nhóm xi lanh tải rất lớn, thường được sử dụng cho các công việc nâng thiết bị, ép, nắn, đẩy, căn chỉnh hoặc vận hành các máy công nghiệp nặng.

Sản phẩm còn được gọi với các tên như:

Xi lanh 150 tấn.
Kích thủy lực 150 tấn.
Xi lanh ép 150 tấn.
Xi lanh tải nặng 150 tấn.
Xi lanh công nghiệp 150 tấn.
150 ton hydraulic cylinder.
150 ton hydraulic ram.
Heavy duty hydraulic cylinder 150 ton.

Tùy ứng dụng, xi lanh 150 tấn có thể được thiết kế theo nhiều cấu hình:

Xi lanh một chiều.
Xi lanh hai chiều.
Xi lanh hồi lò xo.
Xi lanh hồi tải.
Xi lanh rỗng tâm.
Xi lanh dạng thấp.
Xi lanh hành trình dài.
Xi lanh máy ép.
Xi lanh Mill Type.
Xi lanh theo thiết kế riêng.

Không nên lựa chọn sản phẩm chỉ dựa vào con số “150 tấn”. Với lực lớn như vậy, cần kiểm tra đồng thời áp suất, hành trình, đường kính piston, đường kính cần, kiểu gá, tốc độ, chu kỳ làm việc và kết cấu chịu tải của toàn hệ thống.

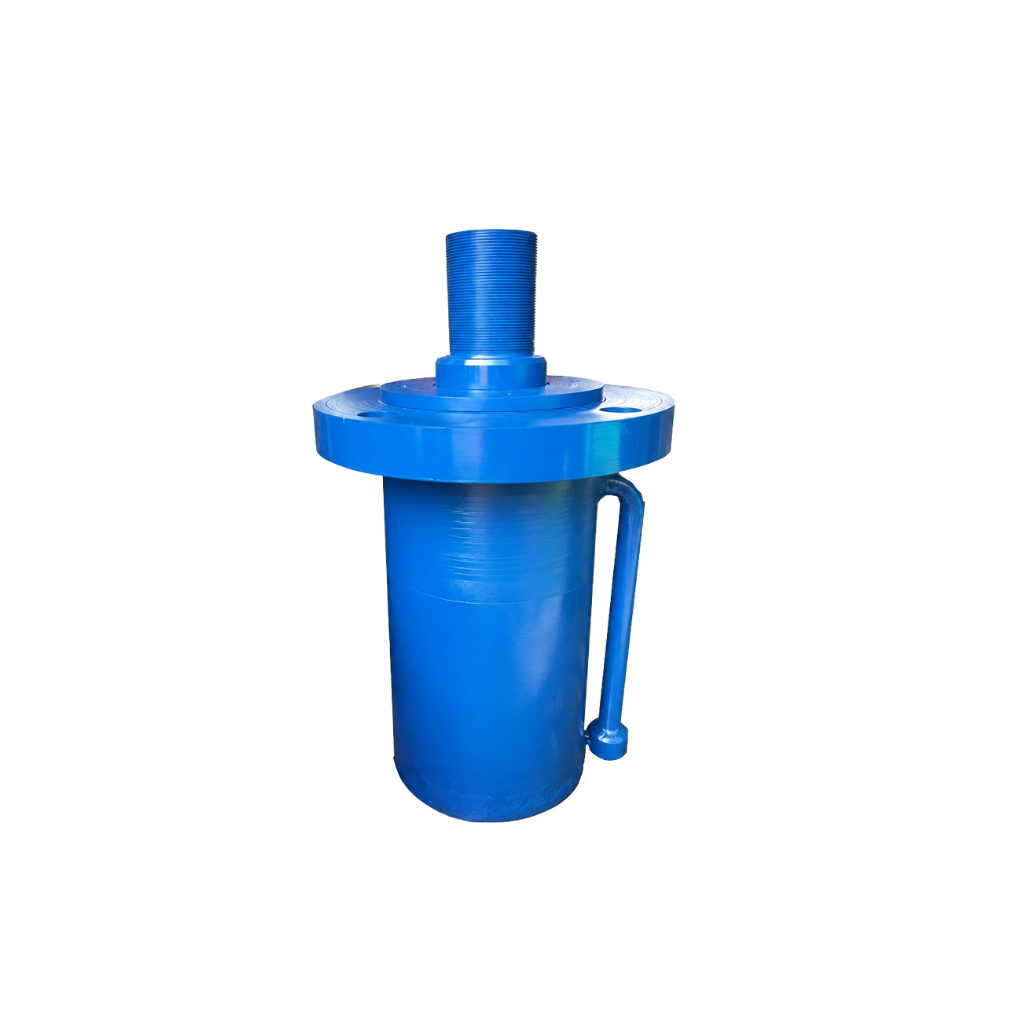

Xi lanh thủy lực 150 tấn

Xi lanh thủy lực 150 tấn là gì?

Xi lanh thủy lực 150 tấn sử dụng áp suất dầu tác động lên piston để tạo lực tuyến tính.

Về nguyên lý:

F = P × A

Trong đó:

F là lực.
P là áp suất dầu.
A là diện tích piston chịu áp.

150 tấn-force tương đương xấp xỉ 1.471 kN.

Tuy nhiên đây chỉ là giá trị quy đổi lực danh nghĩa. Lực thực tế còn phụ thuộc:

Áp suất thực tế.
Đường kính piston.
Ma sát.
Back pressure.
Tình trạng gioăng.
Tổn thất trong đường dầu.

Hai xi lanh đều được gọi là 150 tấn nhưng có thể sử dụng:

Bore khác nhau.
Áp suất khác nhau.
Hành trình khác nhau.
Cấu tạo hoàn toàn khác nhau.

150 tấn trên Xi lanh có nghĩa là gì?

Con số 150 tấn thường mô tả lực danh nghĩa mà xi lanh có khả năng tạo ra tại điều kiện thiết kế.

Nó không có nghĩa:

Xi lanh nặng 150 tấn.
Xi lanh luôn tạo 150 tấn ở mọi áp suất.
Xi lanh luôn nâng an toàn tải đúng 150 tấn.
Chiều kéo cũng luôn đạt 150 tấn.

Với xi lanh hai chiều cần đơn, lực danh nghĩa 150 tấn thường liên quan tới chiều sử dụng toàn bộ diện tích piston.

Chiều có cần piston sẽ có diện tích tác dụng nhỏ hơn.

Xi lanh 150 tấn có nâng được tải 150 tấn không?

Không nên mặc định.

Khả năng nâng an toàn còn phụ thuộc vào:

Hướng đặt xi lanh.
Điểm đặt tải.
Tải lệch tâm.
Ma sát.
Tải động.
Số lượng xi lanh.
Khung chịu lực.
Áp suất thực tế.
Hệ số an toàn.

Nếu tải thực tế gần 150 tấn, cần tính toán lực dự phòng thay vì chọn đúng xi lanh danh nghĩa 150 tấn rồi vận hành sát giới hạn.

Đặc biệt với ứng dụng nâng, toàn bộ hệ thống phải được đánh giá chứ không chỉ riêng xi lanh.

Cấu tạo Xi lanh thủy lực 150 tấn

Tùy thiết kế, sản phẩm thường gồm:

Thân xi lanh.
Piston.
Cần piston hoặc plunger.
Nắp trước.
Nắp sau.
Gioăng piston.
Gioăng cần.
Vòng dẫn hướng.
Vòng chắn bụi.
Cổng dầu.
Bộ phận gá.
Lò xo hồi nếu có.
Giảm chấn nếu có.

Thân Xi lanh

Thân chứa piston và dầu chịu áp.

Với lực 150 tấn, thân xi lanh phải có:

Khả năng chịu áp phù hợp.
Độ cứng cao.
Độ tròn tốt.
Bề mặt lòng xi lanh chính xác.
Khả năng chống biến dạng.

Không nên tiếp tục sử dụng nếu thân có:

Nứt.
Phồng.
Móp nghiêm trọng.
Biến dạng.
Ăn mòn sâu.

Không nên đánh giá pressure rating chỉ bằng việc nhìn thân xi lanh dày hay mỏng.

Piston

Piston nhận áp suất dầu và tạo lực.

Đường kính piston ảnh hưởng trực tiếp tới lực.

Ở cùng áp suất:

Piston lớn hơn → Lực lớn hơn.

Tuy nhiên bore lớn cũng làm:

Lượng dầu tăng.
Lưu lượng cần tăng nếu muốn xi lanh chạy nhanh.
Kích thước thân tăng.
Khối lượng xi lanh tăng.

Do đó bore cần được lựa chọn đồng thời với:

Áp suất.
Tốc độ.
Lưu lượng.
Không gian máy.

Cần piston

Cần piston truyền lực từ piston ra tải.

Với lực 150 tấn, cần phải đủ khả năng chịu:

Kéo.
Nén.
Uốn.
Buckling.
Chu kỳ tải.

Bề mặt cần cần:

Thẳng.
Nhẵn.
Không cong.
Không xước sâu.
Không rỗ.

Đối với hành trình dài, khả năng chống buckling là một trong những tiêu chí quan trọng nhất.

Gioăng piston

Gioăng piston duy trì áp suất trong khoang làm việc.

Nếu seal rò nội bộ:

Xi lanh thiếu lực.
Khó giữ tải.
Piston tự trôi.
Dầu nóng.
Hiệu suất giảm.

Với hệ tải rất lớn, rò nội bộ nhỏ cũng có thể ảnh hưởng rõ tới khả năng giữ lực.

Gioăng cần

Gioăng cần ngăn dầu thoát ra ngoài theo bề mặt ty.

Seal có thể nhanh hỏng khi:

Cần bị xước.
Cần bị cong.
Tải ngang lớn.
Dầu quá nóng.
Áp suất vượt giới hạn.
Môi trường nhiều bụi.

Vòng dẫn hướng

Vòng dẫn hướng giúp piston và cần chuyển động đúng tâm.

Bộ phận này hỗ trợ chịu một phần tải ngang nhỏ theo thiết kế nhưng không nên được sử dụng thay cho cơ cấu dẫn hướng của tải.

Máy cần có:

Ray.
Bạc.
Con lăn.
Cột dẫn hướng.

nếu tải có chuyển động ngang.

Cổng dầu

Cổng dầu có thể sử dụng:

BSP.
NPT.
Metric.
SAE.
Mặt bích.
Cổng chuyên dụng.

Với xi lanh 150 tấn có piston lớn, lưu lượng dầu có thể rất cao nếu cần tốc độ nhanh.

Cổng quá nhỏ có thể gây:

Pressure drop.
Sinh nhiệt.
Giới hạn tốc độ.
Tiếng ồn.

Nguyên lý hoạt động của Xi lanh thủy lực 150 tấn

Nguyên lý phụ thuộc vào cấu hình một chiều hay hai chiều.

Xi lanh 150 tấn một chiều

Xi lanh một chiều chỉ sử dụng áp suất dầu để chủ động tạo lực theo một hướng.

Khi bơm dầu:

Dầu vào khoang xi lanh.
Áp suất tác động lên piston.
Piston dịch chuyển.
Xi lanh nâng hoặc ép tải.

Khi xả dầu, piston có thể hồi bằng:

Lò xo.
Trọng lực.
Tải.
Cơ cấu bên ngoài.

Cấu hình này thường phù hợp với:

Nâng thiết bị.
Bảo trì.
Kích thủy lực.
Ép đơn giản.

Xi lanh 150 tấn hai chiều

Loại hai chiều sử dụng áp suất dầu để điều khiển chủ động cả hai hướng.

Khi dầu cấp vào khoang đáy:

Piston tiến.
Cần đi ra.
Tạo lực đẩy lớn.

Khi đảo van:

Dầu vào khoang có cần.
Piston lùi.
Cần thu vào.

Cấu hình này phù hợp với:

Máy ép.
Máy công nghiệp.
Hệ thống cần hồi chủ động.
Chu kỳ làm việc lặp lại.

Thông số kỹ thuật Xi lanh thủy lực 150 tấn

Thông số	Giá trị tham khảo
Tên sản phẩm	Xi lanh thủy lực 150 tấn
Tên tiếng Anh	150 Ton Hydraulic Cylinder
Lực danh nghĩa	Khoảng 150 tấn
Lực quy đổi	Khoảng 1.471 kN
Kiểu tác động	Một chiều hoặc hai chiều
Hành trình	Theo thiết kế
Đường kính piston	Theo lực và áp suất
Đường kính cần	Theo tải và hành trình
Kiểu hồi	Lò xo, tải hoặc thủy lực
Áp suất làm việc	Theo thiết kế
Cổng dầu	Theo yêu cầu
Kiểu gá	Mặt bích, tai, chân hoặc theo thiết kế
Kết cấu	Công nghiệp nặng
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Nâng, ép, đẩy tải lớn

Các thông số trên mang tính tham khảo.

Không nên áp dụng một bore, stroke hay pressure rating chung cho toàn bộ xi lanh 150 tấn.

Các loại Xi lanh thủy lực 150 tấn phổ biến

Xi lanh 1 chiều 150 tấn

Phù hợp khi chỉ cần lực chủ động theo một hướng.

Ứng dụng có thể gồm:

Nâng máy.
Nâng kết cấu.
Bảo trì.
Ép.
Căn chỉnh.

Ưu điểm:

Mạch đơn giản.
Ít đường dầu.
Dễ kết hợp với bơm tay hoặc bơm điện áp cao.

Xi lanh 2 chiều 150 tấn

Có khả năng:

Đẩy chủ động.
Kéo chủ động.
Hồi nhanh.
Điều khiển chu kỳ tốt.

Thường được dùng cho:

Máy ép.
Máy sản xuất.
Máy luyện kim.
Hệ thống công nghiệp nặng.

Xi lanh 150 tấn hồi lò xo

Loại một chiều có lò xo hỗ trợ thu piston khi xả áp.

Phù hợp:

Thiết bị di động.
Công tác bảo trì.
Bộ kích.

Tốc độ hồi vẫn phụ thuộc:

Lò xo.
Độ nhớt dầu.
Hose.
Coupling.

Xi lanh rỗng tâm 150 tấn

Có lỗ xuyên qua tâm piston hoặc plunger.

Có thể sử dụng với:

Thanh ren.
Bulông.
Cáp.
Trục.

Ứng dụng:

Căng bulông.
Kéo trục.
Ép bạc.
Tháo vòng bi.
Công việc kéo tải lớn.

Xi lanh 150 tấn dạng thấp

Dòng low-height phù hợp khi khoảng trống lắp hạn chế.

Ứng dụng:

Gầm máy.
Khe thấp.
Nâng thiết bị lớn.

Cần kiểm tra:

Chiều cao đóng.
Stroke.
Đường kính thân.

Xi lanh 150 tấn hành trình dài

Phù hợp khi tải phải dịch chuyển xa.

Tuy nhiên hành trình dài làm tăng:

Lượng dầu.
Chiều dài tổng.
Nguy cơ buckling.
Yêu cầu về dẫn hướng.

Xi lanh máy ép 150 tấn

Dùng làm xi lanh ép chính trong:

Máy ép kim loại.
Máy nắn.
Máy ép bạc.
Máy ép phế liệu.
Máy ép công nghiệp.

Thường ưu tiên:

Tác động kép.
Gá chắc.
Hồi chủ động.
Chu kỳ ổn định.

Xi lanh Mill Type 150 tấn

Phù hợp với:

Chu kỳ cao.
Nhà máy thép.
Máy cán.
Máy ép.
Khai thác.
Công nghiệp nặng.

Đây là nhóm cần quan tâm nhiều đến:

Độ bền.
Bảo trì.
Rod guidance.
Seal.
Điều kiện môi trường.

Xi lanh 150 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung.

Theo công thức:

P = F / A

Muốn xác định áp suất cần biết diện tích piston.

Ví dụ:

Piston lớn hơn có thể đạt 150 tấn ở áp suất thấp hơn.
Piston nhỏ hơn cần áp suất cao hơn.

Do đó không nên hỏi “150 tấn bao nhiêu bar” mà không biết bore.

Xi lanh 150 tấn có phải luôn dùng 700 bar không?

Không.

Một số xi lanh công cụ lực lớn sử dụng hệ áp suất rất cao, nhưng xi lanh 150 tấn trong máy công nghiệp có thể được thiết kế ở áp suất khác với piston lớn hơn.

Có thể gặp:

Hệ kích áp cao.
Hệ máy ép công nghiệp.
Hệ ISO.
Hệ Mill Type.

Mỗi nhóm có cấu trúc khác nhau.

Không nên lấy bơm 700 bar lắp vào một xi lanh không được thiết kế cho mức áp suất đó.

Có thể tăng áp để Xi lanh vượt 150 tấn không?

Không nên vượt pressure rating.

Quá áp có thể gây:

Hỏng seal.
Phồng thân.
Nứt thân.
Cong cần.
Hỏng piston.
Vỡ hose.
Hỏng coupling.
Tai nạn nghiêm trọng.

Nếu cần lực lớn hơn nên chọn:

Xi lanh 200 tấn.
Xi lanh lực lớn hơn.
Nhiều xi lanh đồng bộ.

sau khi tính toán.

Working pressure và Burst pressure

Working pressure là áp suất dùng để vận hành.

Burst pressure liên quan tới giới hạn phá hủy trong thử nghiệm.

Không được dùng burst pressure làm áp suất làm việc.

Cần kiểm tra toàn bộ:

Xi lanh.
Hose.
Van.
Fitting.
Coupling.
Đồng hồ.

Giới hạn hệ thống phải theo thành phần có rating thấp nhất.

Lực đẩy và Lực kéo của Xi lanh 150 tấn

Với xi lanh hai chiều cần đơn:

Lực đẩy:

F = P × A piston.

Lực kéo:

F = P × (A piston – A cần).

Do phía có cần có diện tích nhỏ hơn nên:

Lực kéo thấp hơn lực đẩy.

Nếu “150 tấn” là lực đẩy danh nghĩa thì không nên mặc định lực kéo cũng bằng 150 tấn.

Tốc độ Xi lanh 150 tấn

Tốc độ phụ thuộc:

Lưu lượng dầu.
Diện tích piston.

Về nguyên lý:

v = Q / A

Do piston của xi lanh 150 tấn thường lớn nên muốn đạt tốc độ cao cần lưu lượng đáng kể.

Bơm thiếu lưu lượng có thể khiến:

Xi lanh vẫn đủ lực.
Nhưng chạy rất chậm.

Tăng áp không phải giải pháp đúng để tăng tốc độ.

Hành trình Xi lanh 150 tấn

Hành trình cần được lựa chọn theo:

Khoảng nâng.
Khoảng ép.
Khoảng đẩy.
Không gian lắp.

Stroke càng dài:

Cần càng nhiều dầu.
Thân càng dài.
Nguy cơ cong cần càng tăng.
Trọng lượng tăng.

Không nên chọn stroke dài quá mức chỉ để dự phòng.

Đường kính Cần và Buckling

Với lực nén 150 tấn, bài toán ổn định cần piston rất quan trọng.

Nguy cơ buckling tăng khi:

Stroke dài.
Rod nhỏ.
Lực nén lớn.
Gá hai đầu không phù hợp.
Tải lệch.

Một cần piston có thể đủ bền về vật liệu nhưng vẫn bị mất ổn định do hình học.

Do đó cần tính cả:

Đường kính cần.
Chiều dài tự do.
Kiểu gá.
Lực nén.

Tải lệch tâm ảnh hưởng thế nào?

Xi lanh nên tạo lực dọc theo trục.

Tải lệch có thể làm:

Cong cần.
Mòn seal.
Mòn dẫn hướng.
Kẹt piston.
Nứt điểm gá.

Ở lực 150 tấn, sai lệch nhỏ cũng có thể tạo mô-men rất lớn.

Không nên dùng xi lanh như cơ cấu dẫn hướng cho tải.

Xi lanh 150 tấn dùng Bơm tay được không?

Có thể với một số dòng một chiều hoặc bộ dụng cụ áp cao phù hợp.

Bơm tay thích hợp cho:

Bảo trì.
Công việc hiện trường.
Nâng không thường xuyên.

Tuy nhiên xi lanh lực lớn có thể cần lượng dầu đáng kể.

Nếu stroke dài, số lần bơm có thể rất nhiều.

Xi lanh 150 tấn dùng Bơm điện được không?

Có.

Bơm điện thường phù hợp hơn khi:

Chu kỳ nhiều.
Stroke lớn.
Cần tốc độ.
Dùng trong nhà máy.

Cần lựa chọn đúng:

Áp suất.
Lưu lượng.
Dung tích thùng dầu.
Công suất motor.
Van điều khiển.

Hose cho Xi lanh 150 tấn

Hose phải đáp ứng:

Working pressure.
Lưu lượng.
Nhiệt độ.
Bán kính uốn.

Không được sử dụng burst pressure làm áp suất vận hành.

Không nên sử dụng hose có:

Phồng.
Nứt.
Rò dầu.
Lộ lớp thép.
Đầu bấm lỏng.

Khớp nối nhanh cho Xi lanh 150 tấn

Coupling phải phù hợp về:

Working pressure.
Flow rating.
Body size.
Profile.
Ren.

Khớp chưa kết nối hoàn toàn có thể làm:

Xi lanh không chạy.
Chạy chậm.
Thiếu lực.
Không hồi.
Sinh nhiệt.

Không nên chọn coupling chỉ bằng kích thước ren.

Đồng hồ áp suất cho Hệ 150 tấn

Đồng hồ giúp:

Theo dõi áp.
Phát hiện quá tải.
Kiểm tra relief.
Ước tính lực khi biết diện tích piston.

Với ứng dụng cần kiểm soát lực tốt hơn có thể sử dụng:

Cảm biến áp suất.
Load cell.
Bộ điều khiển.

Xi lanh 150 tấn dùng cho Máy ép

Xi lanh có thể làm:

Xi lanh ép chính.
Xi lanh hồi.
Xi lanh nâng bàn.
Xi lanh phụ.

Nếu làm xi lanh chính cần xác định:

Lực ép.
Lực hồi.
Stroke.
Tốc độ tiếp cận.
Tốc độ ép.
Tốc độ hồi.
Chu kỳ.

Khung máy cũng phải đủ khả năng chịu lực tương ứng.

Xi lanh 150 tấn dùng Nâng máy

Có thể sử dụng để:

Nâng máy công nghiệp.
Căn chỉnh thiết bị.
Chèn đế.
Lắp con lăn.
Thay gối đỡ.

Sau khi nâng cần sử dụng:

Chân kê.
Giá đỡ.
Khóa cơ khí.

Không nên để người làm việc bên dưới tải chỉ được giữ bằng áp suất dầu.

Xi lanh 150 tấn dùng Nâng kết cấu

Có thể sử dụng trong:

Công trình.
Nhà máy.
Đóng tàu.
Lắp đặt kết cấu thép.
Căn chỉnh thiết bị lớn.

Với nhiều xi lanh cùng nâng cần kiểm soát:

Phân bố tải.
Hành trình.
Áp suất.
Đồng bộ.

Sử dụng nhiều Xi lanh 150 tấn cùng lúc

Không nên tính đơn giản:

4 × 150 tấn = luôn nâng an toàn 600 tấn.

Tải có thể không phân bố đều.

Một xi lanh có thể nhận phần tải lớn hơn do:

Mặt kê lệch.
Kết cấu biến dạng.
Hành trình không đều.
Áp suất khác nhau.

Hệ thống cần phương án đồng bộ phù hợp.

Xi lanh 150 tấn dùng cho Máy ép phế liệu

Ứng dụng này thường có:

Tải lớn.
Stroke dài.
Bụi.
Chu kỳ cao.

Cần đặc biệt quan tâm:

Seal.
Wiper.
Rod.
Dẫn hướng.
Nhiệt độ dầu.

Xi lanh 150 tấn dùng Ép bạc và vòng bi

Lực lớn giúp xử lý:

Vòng bi lớn.
Bạc lớn.
Trục lắp chặt.
Chi tiết bị gỉ.

Tuy nhiên đồ gá phải đủ khả năng chịu lực.

Không nên đứng theo hướng chi tiết có thể bật ra khi tải được giải phóng.

Xi lanh 150 tấn dùng Nắn kết cấu

Có thể dùng để:

Nắn dầm.
Căn khung.
Chỉnh kết cấu.
Nắn chi tiết lớn.

Cần đảm bảo:

Điểm tựa chắc.
Tấm kê đủ bền.
Đồ gá không trượt.
Lực tác dụng đúng hướng.

So sánh Xi lanh 150 tấn và 100 tấn

Tiêu chí	150 tấn	100 tấn
Lực danh nghĩa	Khoảng 150 tấn	Khoảng 100 tấn
Kích thước	Thường lớn hơn	Nhỏ hơn
Khối lượng	Thường cao hơn	Thấp hơn
Lượng dầu	Thường nhiều hơn	Ít hơn
Ứng dụng	Tải rất lớn	Tải lớn
Chi phí hệ thống	Thường cao hơn	Thường thấp hơn

Không nên chọn 150 tấn chỉ để “dư lực” nếu ứng dụng thực tế không cần.

Xi lanh lớn hơn có thể kéo theo:

Bơm lớn hơn.
Van lớn hơn.
Thùng dầu lớn hơn.
Kết cấu nặng hơn.

So sánh Xi lanh 150 tấn 1 chiều và 2 chiều

Tiêu chí	1 chiều	2 chiều
Lực chủ động	Một hướng	Hai hướng
Cổng chính	Thường 1	Thường 2
Hồi	Lò xo/tải	Áp dầu
Mạch	Đơn giản	Phức tạp hơn
Điều khiển hồi	Hạn chế	Chủ động
Ứng dụng	Nâng, bảo trì	Máy ép, sản xuất

Xi lanh 150 tấn và Kích thủy lực 150 tấn

“Kích thủy lực 150 tấn” thường nhấn mạnh ứng dụng:

Nâng.
Kê.
Bảo trì.

“Xi lanh thủy lực 150 tấn” là khái niệm rộng hơn.

Xi lanh có thể được tích hợp trong:

Máy ép.
Hệ nâng.
Đồ gá.
Máy sản xuất.
Thiết bị công nghiệp.

Vì vậy cần xác định cấu tạo thay vì chỉ dựa trên tên gọi.

Xi lanh 150 tấn và Mill Type

“150 tấn” mô tả lực.

“Mill Type” mô tả nhóm kết cấu công nghiệp nặng.

Một xi lanh 150 tấn có thể sử dụng kết cấu Mill Type nếu:

Chu kỳ cao.
Môi trường tải nặng.
Cần khả năng bảo trì tốt.
Máy hoạt động liên tục.

Nhưng không phải mọi xi lanh 150 tấn đều là Mill Type.

Xi lanh 150 tấn và ISO 6022

ISO 6022 là tiêu chuẩn liên quan tới xi lanh cần đơn series danh nghĩa 25 MPa.

Một xi lanh ISO 6022 có bore phù hợp có thể tạo lực ở cấp gần 150 tấn.

Tuy nhiên “150 tấn” và “ISO 6022” không đồng nghĩa.

Cần xác định:

Bore.
Rod.
Stroke.
Kiểu gá.
Pressure rating.

Ưu điểm của Xi lanh thủy lực 150 tấn

Sản phẩm có nhiều ưu điểm:

Tạo lực rất lớn.
Phù hợp tải nặng.
Có loại một chiều.
Có loại hai chiều.
Có dòng rỗng tâm.
Có dòng dạng thấp.
Có dòng hồi lò xo.
Có dòng máy ép.
Có Mill Type.
Có thể chế tạo theo yêu cầu.
Phù hợp nâng thiết bị lớn.
Phù hợp công nghiệp nặng.

Nhược điểm của Xi lanh thủy lực 150 tấn

Một số hạn chế gồm:

Kích thước lớn.
Khối lượng cao.
Cần lượng dầu lớn.
Yêu cầu bơm và van phù hợp.
Đồ gá phải rất chắc.
Nguy cơ buckling cao với stroke dài.
Không chịu tải ngang tốt.
Seal có thể rò.
Chi phí đầu tư cao hơn.
Yêu cầu an toàn nghiêm ngặt.

Không dùng Xi lanh để giữ tải lâu dài

Xi lanh không nên được coi là chân chống cơ khí.

Hệ thống có thể mất áp do:

Seal rò.
Hose hỏng.
Van rò.
Coupling hỏng.
Fitting hỏng.

Nếu cần giữ tải phải sử dụng:

Chân kê.
Giá đỡ.
Khóa cơ khí.

được thiết kế cho tải thực tế.

Không đứng dưới tải đang nâng

Với tải hàng trăm tấn, không nên:

Chui dưới máy.
Đứng dưới kết cấu.
Đưa tay chân vào vùng nguy hiểm.

khi tải chỉ được giữ bằng xi lanh.

Cần thực hiện đúng quy trình an toàn và cô lập năng lượng phù hợp với thiết bị.

Điểm đặt tải phải đủ chắc

Bề mặt đặt xi lanh phải:

Phẳng.
Ổn định.
Không trượt.
Đủ độ bền.

Không nên đặt đầu xi lanh lên:

Mép nhỏ.
Bề mặt nghiêng.
Vật kê không rõ khả năng chịu lực.

Với lực 150 tấn, ứng suất tại điểm tiếp xúc có thể rất lớn.

Không để Xi lanh chịu tải ngang

Xi lanh nên chịu lực theo trục.

Tải ngang có thể gây:

Cong cần.
Mòn seal.
Mòn dẫn hướng.
Kẹt piston.
Hỏng điểm gá.

Nếu tải cần dịch chuyển ngang phải dùng cơ cấu dẫn hướng riêng.

Không vượt Hành trình

Không nên tiếp tục bơm khi piston đã đến cuối stroke.

Nếu piston không còn khả năng di chuyển:

Áp suất tăng nhanh.
Relief hoạt động.
Hệ thống chịu tải cao không cần thiết.

Nếu hành trình không đủ cần thay đổi:

Xi lanh.
Đồ gá.
Phương án bố trí.

Chọn Xi lanh 150 tấn theo Lực thực tế

Không nên áp dụng đơn giản:

“Tải 150 tấn → chọn xi lanh 150 tấn.”

Cần tính:

Hệ số an toàn.
Ma sát.
Tải động.
Tải lệch.
Góc tác dụng.
Phân bố tải.

Trong nhiều ứng dụng, lực danh nghĩa cần cao hơn tải thực tế.

Chọn theo Hành trình

Cần xác định:

Khoảng nâng.
Khoảng ép.
Khoảng đẩy.

Hành trình quá ngắn:

Không hoàn thành công việc.

Hành trình quá dài:

Tăng kích thước.
Tăng lượng dầu.
Tăng nguy cơ buckling.
Tăng chi phí.

Chọn theo Chiều cao đóng

Đây là thông số quan trọng với ứng dụng nâng.

Cần đo:

Khe lắp ban đầu.
Chiều cao xi lanh khi thu.
Không gian cho hose và coupling.

Nếu không gian thấp nên xem xét loại low-height phù hợp.

Chọn theo Kiểu tác động

Một chiều

Phù hợp với:

Nâng.
Kích.
Bảo trì.
Ép đơn giản.

Hai chiều

Phù hợp với:

Máy ép.
Máy công nghiệp.
Chu kỳ lặp lại.
Hệ cần chủ động hồi.

Chọn theo Đường kính Piston

Bore cần được xác định từ:

Lực.
Áp suất thiết kế.

Không nên chọn piston quá nhỏ rồi tăng áp vượt mức để cố đạt lực.

Chọn theo Đường kính Cần

Rod cần được tính dựa trên:

Lực nén.
Lực kéo.
Stroke.
Kiểu gá.
Buckling.

Đối với 150 tấn, đây là thông số đặc biệt quan trọng.

Chọn theo Áp suất

Cần xác định:

Working pressure.
Relief pressure.
Peak pressure.
Xung áp.

Không nên lấy áp suất phá hủy làm áp suất vận hành.

Chọn theo Tốc độ

Cần biết:

Tốc độ tiến.
Tốc độ lùi.

Xi lanh bore lớn cần lưu lượng lớn.

Nếu bộ nguồn thiếu flow:

Xi lanh chậm.
Chu kỳ kéo dài.

Chọn theo Kiểu gá

Có thể sử dụng:

Mặt bích.
Tai.
Clevis.
Chân.
Trunnion.
Đế.

Kiểu gá phải phù hợp với:

Hướng lực.
Chuyển động.
Buckling.
Kết cấu máy.

Chọn theo Cổng dầu

Cần xác định:

Chuẩn cổng.
Size.
Vị trí.
Flow yêu cầu.

Không nên thu nhỏ đường dầu quá mức chỉ để dùng lại hose cũ.

Chọn theo Chu kỳ làm việc

Xi lanh dùng vài lần mỗi ngày khác với xi lanh chạy liên tục trong máy ép.

Chu kỳ cao yêu cầu kiểm tra:

Seal.
Dẫn hướng.
Nhiệt độ.
Dầu.
Hệ lọc.
Làm mát.

Kiểm tra trước khi sử dụng

Nên kiểm tra:

Thân xi lanh.
Cần piston.
Hose.
Coupling.
Fitting.
Bơm.
Van.
Đồng hồ.
Điểm gá.
Điểm đặt tải.

Không nên đưa tải lớn lên nếu có:

Rò dầu.
Cần cong.
Hose hỏng.
Khớp nối chưa khóa.
Điểm gá nứt.

Dấu hiệu Xi lanh 150 tấn bị hỏng

Một số dấu hiệu gồm:

Không đủ lực.
Rò dầu.
Piston chạy giật.
Tải tụt.
Ty không hồi.
Ty hồi chậm.
Cần bị cong.
Cần bị xước.
Xi lanh nóng bất thường.
Có tiếng động lạ.

Không nên tăng áp để cố tiếp tục vận hành.

Vì sao Xi lanh 150 tấn không đủ lực?

Một số nguyên nhân có thể gồm:

Áp suất thấp.
Bore không phù hợp.
Relief đặt thấp.
Bơm mòn.
Seal piston rò.
Back pressure cao.
Coupling chưa mở hết.
Tải vượt thiết kế.

Cần kiểm tra nguyên nhân trước khi điều chỉnh áp suất.

Vì sao Xi lanh bị tụt tải?

Có thể do:

Seal piston rò.
Van giữ tải rò.
Van phân phối rò.
Hose hoặc fitting rò.

Nếu đang nâng tải lớn, hiện tượng tụt phải được xử lý ngay.

Vì sao Xi lanh chạy chậm?

Một số nguyên nhân:

Bơm thiếu lưu lượng.
Van quá nhỏ.
Hose nhỏ.
Cổng dầu nhỏ.
Dầu quá nhớ.
Coupling gây sụt áp.

Cần phân biệt:

Thiếu áp → thiếu lực.
Thiếu lưu lượng → thiếu tốc độ.

Vì sao Xi lanh bị nóng?

Có thể do:

Rò nội bộ.
Pressure drop lớn.
Tiết lưu nhiều.
Chu kỳ cao.
Dầu không phù hợp.
Hệ thống làm mát không đủ.

Nhiệt độ cao kéo dài có thể làm giảm tuổi thọ seal và dầu.

Khi nào cần sửa hoặc thay Xi lanh?

Nên kiểm tra chuyên sâu khi:

Cần cong.
Cần xước sâu.
Thân biến dạng.
Rò dầu nhiều.
Không đạt lực.
Piston kẹt.
Cổng dầu hỏng.
Điểm gá nứt.
Xi lanh từng bị quá áp.

Sau sửa chữa cần kiểm tra lại:

Độ kín.
Khả năng chịu áp.
Hành trình.
Độ thẳng.
Tình trạng gá.

Lưu ý khi lựa chọn Xi lanh thủy lực 150 tấn

Trước khi lựa chọn cần xác định:

Lực thực tế.
Một chiều hay hai chiều.
Hành trình.
Chiều cao đóng.
Bore.
Rod.
Working pressure.
Tốc độ.
Kiểu hồi.
Kiểu gá.
Cổng dầu.
Chu kỳ.
Điều kiện môi trường.
Tải lệch.
Loại bơm.

Không nên lựa chọn chỉ dựa vào con số 150 tấn.

Tư vấn lựa chọn Xi lanh thủy lực 150 tấn

Khi lựa chọn Xi lanh thủy lực 150 tấn, nên cung cấp:

Công việc cần nâng, ép hay đẩy.
Lực thực tế.
Kiểu một chiều hay hai chiều.
Hành trình.
Chiều cao lắp.
Đường kính piston nếu biết.
Đường kính cần.
Áp suất bộ nguồn.
Lưu lượng bơm.
Tốc độ mong muốn.
Kiểu gá.
Chuẩn cổng dầu.
Chu kỳ làm việc.
Số lượng cần sử dụng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

Hình ảnh toàn bộ xi lanh.
Hình ảnh tem.
Hình ảnh kiểu gá.
Hình ảnh cổng dầu.
Đường kính thân.
Đường kính cần.
Hành trình.
Khoảng cách lắp.
Model hoặc bản vẽ nếu có.

Với lực 150 tấn, cần kiểm tra cả khả năng chịu tải của khung, mặt bích, chốt, bulông và đồ gá. Xi lanh đủ lực nhưng kết cấu máy không đủ khả năng chịu tải vẫn không thể vận hành an toàn.

Tham khảo thêm các dòng tải lớn tại danh mục Xi lanh thủy lực công nghiệp nặng.

Câu hỏi thường gặp

Xi lanh thủy lực 150 tấn dùng để làm gì?

Xi lanh dùng tạo lực lớn để nâng, ép, đẩy, nắn hoặc căn chỉnh tải nặng, phù hợp máy ép, bảo trì và các hệ thống công nghiệp.

Xi lanh 150 tấn có nâng an toàn tải đúng 150 tấn không?

Không nên mặc định. 150 tấn là lực danh nghĩa; khả năng nâng an toàn còn phụ thuộc hệ số an toàn, tải lệch, hướng lực và toàn bộ kết cấu hệ thống.

Xi lanh thủy lực 150 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung. Áp suất cần thiết phụ thuộc diện tích piston và thiết kế của từng model nên phải kiểm tra đúng thông số sản phẩm.

Xi lanh 150 tấn nên dùng 1 chiều hay 2 chiều?

Loại một chiều phù hợp nhiều công việc nâng và bảo trì, còn loại hai chiều phù hợp máy ép hoặc hệ thống cần chủ động cả hành trình tiến và hồi.

Cần cung cấp thông tin gì khi mua Xi lanh thủy lực 150 tấn?

Nên cung cấp lực thực tế, hành trình, kiểu tác động, áp suất, bore, rod, kiểu gá, cổng dầu, loại bơm, chu kỳ và hình ảnh xi lanh cũ.
