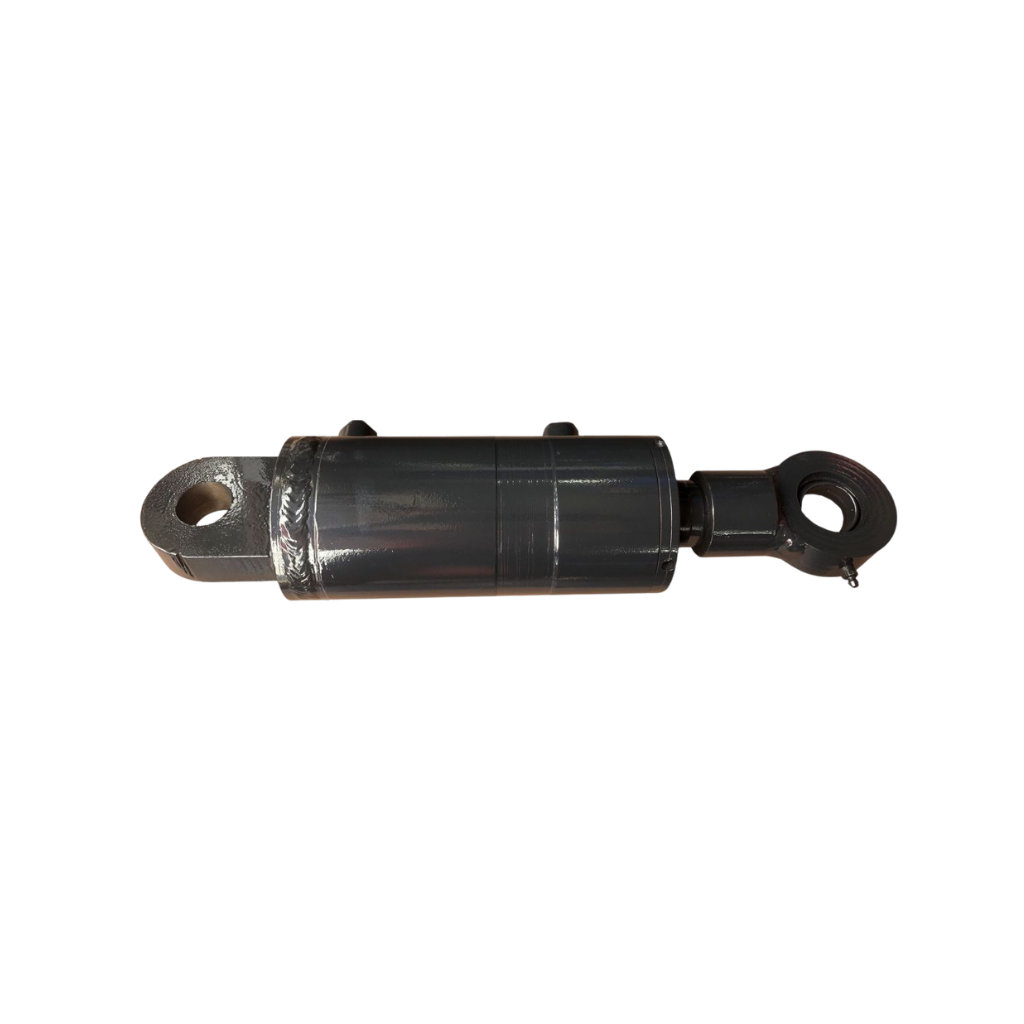

Xi lanh thủy lực 100 tấn

Xi lanh thủy lực 100 tấn

1 ₫

  • Loại xi lanh: Tải trọng lớn.
  • Lực danh nghĩa: 100 tấn.
  • Kiểu tác động: 1 hoặc 2 chiều.
  • Chức năng: Nâng, ép, đẩy.
  • Kết cấu: Công nghiệp nặng.
  • Kiểu gá: Mặt bích, tai.
Danh mục:
5/5 - (1 bình chọn)

Giới thiệu Xi lanh thủy lực 100 tấn

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực tải trọng lớn, xi lanh công nghiệp nặng và phụ kiện sử dụng trong máy ép, nâng hạ, lắp đặt và hệ thống thủy lực công nghiệp.

Xi lanh thủy lực 100 tấn là loại cơ cấu chấp hành có khả năng tạo lực danh nghĩa khoảng 100 tấn theo điều kiện áp suất và thiết kế của từng model. Đây là nhóm xi lanh tải lớn, thường được sử dụng cho các công việc nâng, ép, đẩy, nắn hoặc dịch chuyển thiết bị có tải trọng lớn.

Sản phẩm còn được gọi với các tên như:

  • Xi lanh thủy lực 100 tấn.
  • Xi lanh 100 tấn.
  • Kích thủy lực 100 tấn.
  • Xi lanh ép 100 tấn.
  • Xi lanh tải nặng 100 tấn.
  • 100 ton hydraulic cylinder.
  • 100 ton hydraulic ram.
  • Heavy duty hydraulic cylinder 100 ton.

Tùy ứng dụng, xi lanh 100 tấn có thể được thiết kế dưới nhiều dạng:

  • Xi lanh 1 chiều.
  • Xi lanh 2 chiều.
  • Xi lanh hồi lò xo.
  • Xi lanh rỗng tâm.
  • Xi lanh hành trình ngắn.
  • Xi lanh hành trình dài.
  • Xi lanh máy ép.
  • Xi lanh Mill Type.
  • Xi lanh công nghiệp nặng.

Không nên lựa chọn chỉ dựa vào tên “100 tấn”. Để chọn đúng cần xác định đồng thời lực, hành trình, áp suất, kiểu tác động, kích thước piston, đường kính cần, kiểu gá và điều kiện làm việc.

Xi lanh thủy lực 100 tấn

Xi lanh thủy lực 100 tấn là gì?

Xi lanh thủy lực 100 tấn sử dụng áp suất dầu tác động lên piston để tạo lực tuyến tính.

Về nguyên lý:

F = P × A

Trong đó:

  • F là lực.
  • P là áp suất dầu.
  • A là diện tích piston chịu áp.

100 tấn-force tương đương khoảng 981 kN.

Tuy nhiên đây chỉ là giá trị quy đổi lực. Lực thực tế của từng sản phẩm phải dựa trên:

  • Đường kính piston.
  • Áp suất làm việc.
  • Ma sát.
  • Back pressure.
  • Hiệu suất hệ thống.

Hai xi lanh cùng được gọi là 100 tấn vẫn có thể có cấu tạo, kích thước và áp suất hoàn toàn khác nhau.

100 tấn trên Xi lanh có nghĩa là gì?

Con số 100 tấn thường mô tả lực danh nghĩa của xi lanh tại một điều kiện áp suất xác định.

Nó không có nghĩa:

  • Khối lượng xi lanh là 100 tấn.
  • Piston luôn tạo đúng 100 tấn ở mọi áp suất.
  • Xi lanh có thể nâng an toàn một tải đúng 100 tấn trong mọi trường hợp.

Nếu áp suất thấp hơn áp suất thiết kế thì lực sinh ra cũng thấp hơn.

Nếu tải được đặt lệch tâm hoặc hệ thống có tổn thất lớn thì lực hữu ích tại tải cũng giảm.

Xi lanh 100 tấn có nâng được vật 100 tấn không?

Không nên mặc định.

Khả năng nâng an toàn còn phụ thuộc:

  • Góc đặt xi lanh.
  • Tải lệch tâm.
  • Ma sát.
  • Điểm đặt tải.
  • Số lượng xi lanh.
  • Kết cấu chịu lực.
  • Tải động.
  • Hệ số an toàn.
  • Áp suất thực tế.

Nếu tải thực tế gần 100 tấn thì việc chọn xi lanh đúng 100 tấn thường chưa đủ cơ sở.

Cần tính lực yêu cầu và dự phòng phù hợp với ứng dụng thực tế.

Cấu tạo Xi lanh thủy lực 100 tấn

Tùy thiết kế, xi lanh thường gồm:

  • Thân xi lanh.
  • Piston.
  • Cần piston hoặc plunger.
  • Nắp trước.
  • Nắp sau.
  • Gioăng piston.
  • Gioăng cần.
  • Vòng dẫn hướng.
  • Vòng chắn bụi.
  • Cổng dầu.
  • Bộ phận gá.
  • Lò xo hồi nếu có.

Thân Xi lanh

Thân là bộ phận chứa piston và dầu chịu áp.

Với xi lanh lực 100 tấn, thân cần có:

  • Độ bền cao.
  • Khả năng chịu áp phù hợp.
  • Độ cứng tốt.
  • Lòng xi lanh chính xác.
  • Khả năng chống biến dạng.

Không nên tiếp tục sử dụng nếu thân có:

  • Nứt.
  • Phồng.
  • Móp.
  • Biến dạng.
  • Ăn mòn sâu.

Không nên xác định khả năng chịu áp chỉ bằng độ dày nhìn thấy bên ngoài.

Piston

Piston nhận áp suất dầu và tạo lực.

Bore càng lớn thì diện tích piston càng lớn.

Ở cùng áp suất:

Piston lớn hơn → Lực lớn hơn.

Tuy nhiên piston lớn hơn cũng làm:

  • Lượng dầu tăng.
  • Lưu lượng cần tăng nếu muốn giữ tốc độ.
  • Kích thước xi lanh tăng.

Do đó bore cần được lựa chọn đồng thời với áp suất và tốc độ.

Cần piston

Cần piston truyền lực từ piston tới tải.

Đối với xi lanh 100 tấn, cần phải đủ khả năng chịu:

  • Kéo.
  • Nén.
  • Uốn.
  • Tải lặp lại.

Cần cần đảm bảo:

  • Thẳng.
  • Nhẵn.
  • Không xước sâu.
  • Không cong.
  • Không rỗ bề mặt.

Với hành trình dài, cần đặc biệt kiểm tra nguy cơ buckling.

Gioăng piston

Gioăng piston duy trì áp suất giữa các khoang.

Nếu seal rò nội bộ:

  • Xi lanh thiếu lực.
  • Piston tự trôi.
  • Khó giữ tải.
  • Dầu nóng.
  • Hiệu suất giảm.

Gioăng cần

Gioăng cần hạn chế dầu thoát ra ngoài theo bề mặt cần.

Seal có thể nhanh hỏng nếu:

  • Cần xước.
  • Cần cong.
  • Tải ngang.
  • Dầu quá nóng.
  • Bụi bẩn.
  • Áp suất vượt giới hạn.

Vòng dẫn hướng

Vòng dẫn hướng giúp piston và cần làm việc đúng tâm.

Nó hỗ trợ hạn chế:

  • Mòn lệch.
  • Tiếp xúc kim loại.
  • Tải ngang nhỏ.

Tuy nhiên xi lanh không nên được dùng thay cho ray hoặc cơ cấu dẫn hướng chính của tải.

Vòng chắn bụi

Vòng chắn bụi giúp hạn chế:

  • Cát.
  • Bụi.
  • Mạt kim loại.

đi vào khu vực seal khi cần piston thu lại.

Đối với môi trường công trường hoặc nhà máy nặng, chi tiết này rất quan trọng.

Cổng dầu

Cổng dầu có thể sử dụng:

  • BSP.
  • NPT.
  • Metric.
  • SAE.
  • Mặt bích.
  • Cổng chuyên dụng.

Với xi lanh lực lớn, cổng dầu cần đủ tiết diện để đáp ứng lưu lượng và hạn chế sụt áp.

Nguyên lý hoạt động của Xi lanh thủy lực 100 tấn

Nguyên lý phụ thuộc vào loại xi lanh.

Xi lanh 100 tấn một chiều

Loại một chiều sử dụng áp suất dầu để tạo lực chủ động theo một hướng.

Khi bơm dầu:

  • Dầu đi vào khoang xi lanh.
  • Áp suất tác động lên piston.
  • Piston di chuyển.
  • Xi lanh tạo lực nâng hoặc ép.

Khi xả dầu, piston có thể hồi nhờ:

  • Lò xo.
  • Trọng lực.
  • Tải.
  • Cơ cấu ngoài.

Loại này thường phù hợp với:

  • Kích thủy lực.
  • Công việc nâng.
  • Bảo trì.
  • Ép đơn giản.

Xi lanh 100 tấn hai chiều

Xi lanh hai chiều sử dụng dầu áp suất để chủ động cả hai hướng.

Khi dầu vào khoang đáy:

  • Piston tiến.
  • Cần đi ra.

Khi dầu vào khoang có cần:

  • Piston lùi.
  • Cần thu vào.

Loại này phù hợp hơn với:

  • Máy ép.
  • Máy công nghiệp.
  • Chu kỳ tự động.
  • Cơ cấu cần chủ động hồi.

Thông số kỹ thuật Xi lanh thủy lực 100 tấn

Thông số Giá trị tham khảo
Tên sản phẩm Xi lanh thủy lực 100 tấn
Tên tiếng Anh 100 Ton Hydraulic Cylinder
Lực danh nghĩa Khoảng 100 tấn theo thiết kế
Lực quy đổi Khoảng 981 kN
Kiểu tác động Một chiều hoặc hai chiều
Hành trình Theo yêu cầu
Đường kính piston Theo áp suất thiết kế
Đường kính cần Theo tải và hành trình
Kiểu hồi Lò xo, tải hoặc thủy lực
Áp suất làm việc Theo model
Cổng dầu Theo thiết kế
Kiểu gá Mặt bích, tai, chân hoặc theo model
Kết cấu Công nghiệp nặng
Môi chất Dầu thủy lực phù hợp
Ứng dụng Nâng, ép, đẩy tải lớn

Các thông số trên mang tính tham khảo.

Không nên áp dụng một bore, hành trình hoặc áp suất duy nhất cho tất cả xi lanh 100 tấn.

Các loại Xi lanh thủy lực 100 tấn phổ biến

Xi lanh 1 chiều 100 tấn

Loại này phù hợp khi chỉ cần lực chủ động theo một hướng.

Có thể sử dụng cho:

  • Nâng máy.
  • Nâng kết cấu.
  • Ép.
  • Bảo trì hiện trường.

Chiều hồi có thể bằng:

  • Lò xo.
  • Trọng lực.
  • Tải.

Xi lanh 2 chiều 100 tấn

Loại này có hai cổng dầu và có thể:

  • Đẩy chủ động.
  • Kéo chủ động.
  • Hồi nhanh.
  • Điều khiển chu kỳ tốt hơn.

Phù hợp với:

  • Máy ép.
  • Máy công nghiệp.
  • Dây chuyền sản xuất.

Xi lanh 100 tấn hồi lò xo

Thường gặp ở các dòng xi lanh 1 chiều.

Khi xả áp:

  • Lò xo đưa piston về.

Ưu điểm:

  • Dễ sử dụng.
  • Thuận tiện cho bộ kích.
  • Không cần dầu cấp chiều hồi.

Xi lanh rỗng tâm 100 tấn

Có lỗ xuyên qua tâm piston hoặc plunger.

Phù hợp với:

  • Thanh ren.
  • Bulông.
  • Trục.
  • Cáp.

Ứng dụng có thể gồm:

  • Căng bulông.
  • Kéo trục.
  • Tháo bạc.
  • Tháo vòng bi.
  • Ép lắp.

Xi lanh 100 tấn dạng thấp

Được thiết kế với chiều cao đóng thấp.

Phù hợp:

  • Gầm máy.
  • Khe hẹp.
  • Nâng thiết bị từ vị trí thấp.

Cần kiểm tra đồng thời:

  • Chiều cao đóng.
  • Hành trình.
  • Đường kính thân.

Xi lanh 100 tấn hành trình dài

Phù hợp khi tải cần dịch chuyển xa.

Tuy nhiên hành trình dài làm tăng yêu cầu về:

  • Đường kính cần.
  • Buckling.
  • Dẫn hướng.
  • Căn tâm.

Xi lanh 100 tấn máy ép

Được sử dụng làm xi lanh chính trong:

  • Máy ép.
  • Máy nắn.
  • Máy dập.
  • Máy ép phế liệu.
  • Máy ép cơ khí.

Thường cần:

  • Kết cấu nặng.
  • Gá chắc.
  • Chủ động hồi.
  • Chu kỳ ổn định.

Xi lanh 100 tấn Mill Type

Dòng Mill Type phù hợp với ứng dụng:

  • Công nghiệp nặng.
  • Chu kỳ cao.
  • Nhà máy thép.
  • Máy ép.
  • Máy cán.
  • Khai thác.

Đây là nhóm cần đặc biệt quan tâm tới khả năng bảo trì và tuổi thọ.

Xi lanh 100 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung.

Theo công thức:

P = F / A

Muốn xác định áp suất phải biết diện tích piston.

Ví dụ hai xi lanh cùng tạo lực 100 tấn nhưng:

  • Bore lớn hơn có thể sử dụng áp suất thấp hơn.
  • Bore nhỏ hơn cần áp suất cao hơn.

Không nên lấy áp suất của một sản phẩm 100 tấn rồi áp dụng cho sản phẩm khác.

Xi lanh 100 tấn 700 bar có phải loại duy nhất không?

Không.

Trên thị trường có nhiều bộ dụng cụ thủy lực lực lớn sử dụng hệ áp suất cao, nhưng không nên mặc định mọi xi lanh 100 tấn đều sử dụng 700 bar.

Xi lanh máy ép hoặc xi lanh công nghiệp có thể sử dụng:

  • Áp suất thấp hơn.
  • Piston lớn hơn.
  • Kết cấu khác.

Cần lựa chọn theo đúng hệ thống.

Có thể tăng áp để Xi lanh vượt 100 tấn không?

Không nên tăng vượt pressure rating.

Quá áp có thể gây:

  • Hỏng seal.
  • Phồng thân.
  • Nứt thân.
  • Cong cần.
  • Hỏng piston.
  • Vỡ hose.
  • Hỏng coupling.
  • Tai nạn nghiêm trọng.

Nếu cần lực lớn hơn nên chọn:

  • Xi lanh 150 tấn.
  • Xi lanh 200 tấn.
  • Hoặc giải pháp nhiều xi lanh.

sau khi tính toán hệ thống.

Working pressure và Burst pressure

Working pressure là áp suất dùng để vận hành theo thiết kế.

Burst pressure liên quan tới giới hạn phá hủy trong phép thử.

Không được lấy burst pressure làm áp suất làm việc.

Toàn hệ thống cần kiểm tra:

  • Xi lanh.
  • Hose.
  • Van.
  • Coupling.
  • Fitting.
  • Đồng hồ.

Giới hạn vận hành phải theo thành phần có rating thấp nhất.

Lực đẩy và Lực kéo

Với xi lanh hai chiều cần đơn:

Lực đẩy:

F = P × A piston.

Lực kéo:

F = P × (A piston – A cần).

Do phía có cần có diện tích nhỏ hơn nên:

  • Lực kéo thấp hơn lực đẩy.

Một xi lanh được gọi là 100 tấn có thể chỉ đạt lực danh nghĩa 100 tấn ở chiều đẩy.

Không nên mặc định chiều hồi cũng đạt 100 tấn.

Hành trình Xi lanh 100 tấn

Hành trình là khoảng piston có thể di chuyển.

Cần lựa chọn theo:

  • Khoảng nâng.
  • Khoảng ép.
  • Khoảng đẩy.
  • Không gian lắp.

Stroke càng dài:

  • Lượng dầu càng tăng.
  • Chiều dài tổng càng lớn.
  • Nguy cơ buckling càng cao.

Không nên chọn hành trình dài quá mức chỉ để dự phòng.

Đường kính Cần và Buckling

Với lực nén khoảng 100 tấn, cần piston phải được kiểm tra rất kỹ.

Nguy cơ buckling tăng khi:

  • Hành trình dài.
  • Cần nhỏ.
  • Tải lớn.
  • Gá không phù hợp.
  • Tải lệch tâm.

Một cần có thể đủ bền vật liệu nhưng vẫn mất ổn định do hình học.

Vì vậy không nên chỉ chọn cần theo kinh nghiệm hoặc dựa vào xi lanh nhỏ hơn.

Tải lệch tâm

Xi lanh nên tạo lực theo phương trục.

Tải lệch có thể gây:

  • Cong cần.
  • Mòn seal.
  • Mòn dẫn hướng.
  • Xước piston.
  • Kẹt xi lanh.

Với lực 100 tấn, tải lệch dù nhỏ cũng có thể tạo mô-men đáng kể.

Cần bố trí cơ cấu dẫn hướng riêng cho tải.

Tốc độ Xi lanh 100 tấn

Tốc độ phụ thuộc:

  • Lưu lượng.
  • Diện tích piston.

Về nguyên lý:

v = Q / A.

Do piston của xi lanh lực lớn thường có diện tích lớn nên cần lưu lượng đáng kể để đạt tốc độ cao.

Nếu bơm có lưu lượng thấp:

  • Xi lanh vẫn có thể đủ lực.
  • Nhưng chuyển động chậm.

Không nên tăng áp để giải quyết vấn đề thiếu tốc độ.

Xi lanh 100 tấn cần Bơm như thế nào?

Bơm phải phù hợp với:

  • Áp suất xi lanh.
  • Dung tích dầu.
  • Lưu lượng.
  • Chu kỳ sử dụng.

Có thể sử dụng:

  • Bơm tay áp cao.
  • Bơm điện.
  • Bơm khí – thủy lực.
  • Bộ nguồn công nghiệp.

Tùy ứng dụng.

Xi lanh 100 tấn dùng Bơm tay được không?

Có thể với những model và bộ dụng cụ phù hợp.

Bơm tay thường phù hợp:

  • Nâng tải không thường xuyên.
  • Bảo trì.
  • Lắp đặt.
  • Hiện trường.

Tuy nhiên xi lanh lớn cần lượng dầu đáng kể nên hành trình dài có thể đòi hỏi nhiều lần bơm.

Nếu làm việc thường xuyên, bơm điện thường thuận tiện hơn.

Xi lanh 100 tấn dùng Bơm điện được không?

Có thể.

Bơm điện phù hợp khi:

  • Chu kỳ nhiều.
  • Cần tốc độ.
  • Cần vận hành thuận tiện.

Cần chọn đúng:

  • Áp suất.
  • Lưu lượng.
  • Công suất motor.
  • Dung tích thùng.
  • Van điều khiển.

Không nên ghép bơm áp suất cao hơn rating xi lanh nếu hệ thống không có giới hạn áp phù hợp.

Hose cho Xi lanh 100 tấn

Hose phải có working pressure phù hợp với đúng hệ thống.

Cần kiểm tra:

  • Áp suất.
  • Size.
  • Lưu lượng.
  • Nhiệt độ.
  • Bán kính uốn.
  • Đầu bấm.

Không sử dụng burst pressure làm áp suất vận hành.

Không dùng hose có:

  • Phồng.
  • Nứt.
  • Rò.
  • Lộ lớp thép.
  • Đầu bấm lỏng.

Khớp nối nhanh cho Xi lanh 100 tấn

Coupling cần đáp ứng:

  • Working pressure.
  • Lưu lượng.
  • Body size.
  • Profile.
  • Cổng ren.

Coupling kết nối chưa hết có thể làm:

  • Xi lanh chạy chậm.
  • Không đủ lực.
  • Không hồi.
  • Khớp nóng.
  • Áp suất tăng bất thường.

Không nên lựa chọn coupling chỉ theo kích thước ren.

Đồng hồ áp suất

Với hệ lực lớn, đồng hồ áp suất rất hữu ích.

Nó giúp:

  • Theo dõi áp.
  • Phát hiện quá tải.
  • Kiểm tra van relief.
  • Hỗ trợ tính lực.

Khi biết diện tích piston có thể quy đổi áp suất thành lực gần đúng.

Nếu cần kiểm soát lực chính xác hơn có thể sử dụng cảm biến hoặc load cell phù hợp.

Xi lanh 100 tấn dùng cho Máy ép

Xi lanh có thể dùng làm:

  • Xi lanh ép chính.
  • Xi lanh nâng bàn.
  • Xi lanh hồi.
  • Xi lanh phụ.

Nếu là xi lanh ép chính cần xác định:

  • Lực ép.
  • Hành trình.
  • Tốc độ tiếp cận.
  • Tốc độ ép.
  • Tốc độ hồi.
  • Chu kỳ máy.

Không nên chỉ thay xi lanh lớn hơn mà chưa kiểm tra lại khung máy.

Xi lanh 100 tấn dùng Nâng máy

Sản phẩm có thể hỗ trợ:

  • Nâng máy công nghiệp.
  • Căn chỉnh thiết bị.
  • Chèn đế.
  • Thay gối.
  • Lắp con lăn.

Sau khi nâng phải sử dụng:

  • Chân kê.
  • Giá đỡ.
  • Khóa cơ khí.

phù hợp với tải.

Không nên làm việc bên dưới tải chỉ được giữ bằng áp suất dầu.

Xi lanh 100 tấn dùng Nâng kết cấu

Có thể sử dụng trong:

  • Lắp đặt kết cấu thép.
  • Nâng thiết bị nặng.
  • Công trình.
  • Căn chỉnh.

Khi dùng nhiều xi lanh cần đặc biệt quan tâm tới:

  • Phân bố tải.
  • Đồng bộ hành trình.
  • Chênh lệch cao độ.
  • Kiểm soát áp suất.

Sử dụng nhiều Xi lanh 100 tấn cùng lúc

Không nên giả định:

4 xi lanh 100 tấn = luôn nâng an toàn 400 tấn.

Tải thực tế có thể phân bố không đều.

Một xi lanh có thể chịu tải nhiều hơn các xi lanh còn lại do:

  • Kết cấu cong.
  • Mặt kê không bằng.
  • Hành trình lệch.
  • Sai số điều khiển.

Hệ nhiều xi lanh cần giải pháp:

  • Chia tải.
  • Đồng bộ.
  • Theo dõi áp.
  • Theo dõi hành trình.

phù hợp.

Xi lanh 100 tấn dùng Ép bạc và vòng bi

Lực lớn phù hợp với những chi tiết kích thước lớn.

Tuy nhiên cần:

  • Căn tâm.
  • Dùng đồ gá đủ bền.
  • Che chắn.
  • Kiểm soát lực.

Không nên đứng thẳng theo hướng chi tiết có thể bật ra khi tải được giải phóng.

Xi lanh 100 tấn dùng Nắn kết cấu

Xi lanh có thể tạo lực để:

  • Nắn dầm.
  • Nắn khung.
  • Căn chỉnh.

Cần kiểm tra độ bền của:

  • Điểm tựa.
  • Khung gá.
  • Tấm đỡ.
  • Kết cấu được nắn.

Lực 100 tấn có thể làm hỏng đồ gá trước khi tải chính biến dạng nếu bố trí không đúng.

So sánh Xi lanh 100 tấn và 50 tấn

Tiêu chí 100 tấn 50 tấn
Lực danh nghĩa Khoảng 100 tấn Khoảng 50 tấn
Kích thước Thường lớn hơn Nhỏ hơn
Khối lượng Cao hơn Thấp hơn
Lượng dầu Thường lớn hơn Ít hơn
Ứng dụng Tải rất lớn Tải lớn
Tính cơ động Thấp hơn Tốt hơn

Không nên chọn 100 tấn nếu ứng dụng chỉ cần lực nhỏ vì hệ thống sẽ:

  • Nặng hơn.
  • Tốn dầu hơn.
  • Chi phí cao hơn.

So sánh Xi lanh 100 tấn 1 chiều và 2 chiều

Tiêu chí 1 chiều 2 chiều
Lực chủ động Một hướng Hai hướng
Cổng dầu Thường 1 Thường 2
Hồi Lò xo/tải Áp dầu
Mạch Đơn giản Phức tạp hơn
Máy tự động Hạn chế Phù hợp hơn
Ứng dụng Nâng, bảo trì Máy ép, công nghiệp

Xi lanh 100 tấn và Kích thủy lực 100 tấn

“Kích thủy lực 100 tấn” thường nhấn mạnh ứng dụng:

  • Nâng.
  • Kê.
  • Bảo trì.

“Xi lanh thủy lực 100 tấn” là khái niệm rộng hơn.

Xi lanh có thể được tích hợp vào:

  • Máy ép.
  • Đồ gá.
  • Hệ nâng.
  • Máy công nghiệp.

Do đó cần xác định cấu tạo thực tế trước khi lựa chọn.

Xi lanh 100 tấn và Xi lanh Mill Type

Mill Type là lựa chọn phù hợp cho một số ứng dụng 100 tấn khi:

  • Chu kỳ cao.
  • Máy công nghiệp nặng.
  • Cần bảo trì lâu dài.
  • Môi trường khắc nghiệt.

Tuy nhiên “100 tấn” mô tả lực, còn “Mill Type” mô tả nhóm kết cấu.

Một xi lanh 100 tấn không mặc định là Mill Type.

Xi lanh 100 tấn và ISO 6022

ISO 6022 là tiêu chuẩn cho xi lanh cần đơn thuộc series danh nghĩa 25 MPa.

Một xi lanh theo ISO 6022 có thể được thiết kế để đạt lực khoảng 100 tấn nếu bore phù hợp.

Tuy nhiên “100 tấn” và “ISO 6022” không đồng nghĩa.

Cần kiểm tra:

  • Bore.
  • Rod.
  • Stroke.
  • Kiểu gá.
  • Áp suất.

Ưu điểm của Xi lanh thủy lực 100 tấn

Sản phẩm có nhiều ưu điểm:

  • Lực rất lớn.
  • Phù hợp tải nặng.
  • Có nhiều kiểu tác động.
  • Có nhiều hành trình.
  • Có loại rỗng tâm.
  • Có loại dạng thấp.
  • Có loại hồi lò xo.
  • Có dòng máy ép.
  • Có dòng công nghiệp nặng.
  • Có thể sử dụng bơm tay.
  • Có thể dùng bộ nguồn điện.
  • Phù hợp nhiều ứng dụng công nghiệp.

Nhược điểm của Xi lanh thủy lực 100 tấn

Một số hạn chế gồm:

  • Kích thước lớn.
  • Khối lượng cao.
  • Cần lượng dầu lớn.
  • Yêu cầu hệ thống đủ pressure rating.
  • Tải lệch có nguy cơ cao.
  • Cần piston có thể buckling.
  • Seal có thể rò.
  • Chi phí cao hơn dòng nhỏ.
  • Yêu cầu đồ gá đủ bền.
  • Yêu cầu an toàn cao.

Không dùng Xi lanh để giữ tải lâu dài

Xi lanh không nên được coi là chân chống cơ khí độc lập.

Hệ thống có thể mất áp do:

  • Seal rò.
  • Van rò.
  • Hose hỏng.
  • Coupling hỏng.
  • Fitting hỏng.

Nếu cần giữ tải phải sử dụng:

  • Chân kê.
  • Giá đỡ.
  • Khóa cơ khí.

có khả năng chịu tải phù hợp.

Không đứng dưới tải đang nâng

Với tải lớn, không nên:

  • Chui dưới máy.
  • Đứng dưới kết cấu.
  • Đưa tay chân vào vùng có thể bị kẹp.

khi tải chỉ được đỡ bằng xi lanh thủy lực.

Tải có thể hạ đột ngột nếu hệ thống mất áp.

Điểm đặt tải phải chắc chắn

Bề mặt tiếp xúc giữa xi lanh và tải phải:

  • Phẳng.
  • Ổn định.
  • Đủ độ bền.

Không nên đặt đầu xi lanh lên:

  • Mép nhỏ.
  • Bề mặt nghiêng.
  • Vị trí có nguy cơ trượt.

Với tải 100 tấn, áp suất tiếp xúc tại điểm kê có thể rất lớn.

Không để Xi lanh chịu tải ngang

Xi lanh nên chịu lực dọc trục.

Tải ngang có thể làm:

  • Cong cần.
  • Mòn seal.
  • Hỏng dẫn hướng.
  • Kẹt piston.

Nếu tải cần di chuyển ngang phải có:

  • Ray.
  • Con lăn.
  • Bạc.
  • Cơ cấu dẫn hướng riêng.

Không vượt Hành trình

Khi piston đã đến cuối stroke không nên tiếp tục bơm để cố di chuyển thêm.

Điều này có thể làm:

  • Áp suất tăng đột ngột.
  • Van relief hoạt động liên tục.
  • Hệ thống chịu tải không cần thiết.

Nếu hành trình không đủ nên chọn model khác hoặc thay đổi bố trí.

Chọn Xi lanh 100 tấn theo Lực thực tế

Không nên áp dụng đơn giản:

“Tải 100 tấn → chọn xi lanh 100 tấn.”

Cần tính thêm:

  • Hệ số an toàn.
  • Ma sát.
  • Tải động.
  • Tải lệch.
  • Hướng lực.
  • Điểm đặt tải.

Trong nhiều ứng dụng, lực xi lanh cần lớn hơn tải danh nghĩa thực tế.

Chọn theo Hành trình

Cần xác định:

  • Khoảng nâng.
  • Khoảng ép.
  • Khoảng đẩy.

Hành trình quá ngắn:

  • Không hoàn thành công việc.

Hành trình quá dài:

  • Tăng kích thước.
  • Tăng lượng dầu.
  • Tăng nguy cơ buckling.

Chọn theo Chiều cao đóng

Nếu dùng để nâng từ vị trí thấp cần đo:

  • Khoảng trống ban đầu.
  • Chiều cao xi lanh khi thu.
  • Vị trí coupling.

Nếu khe thấp nên cân nhắc dòng:

  • Low height.
  • Pancake.

phù hợp lực yêu cầu.

Chọn theo Kiểu tác động

Một chiều

Phù hợp:

  • Nâng.
  • Bảo trì.
  • Công việc đơn giản.

Hai chiều

Phù hợp:

  • Máy ép.
  • Máy công nghiệp.
  • Cần chủ động hồi.
  • Chu kỳ lặp lại.

Không nên chọn loại 1 chiều nếu máy yêu cầu lực chủ động khi hồi.

Chọn theo Đường kính Piston

Bore cần được tính từ:

  • Lực.
  • Áp suất.

Không nên tăng áp tùy ý để bù cho bore quá nhỏ.

Chọn theo Đường kính Cần

Đặc biệt quan trọng khi:

  • Lực nén lớn.
  • Hành trình dài.

Cần tính khả năng:

  • Chịu nén.
  • Chống buckling.

Không nên chọn rod chỉ dựa trên tỷ lệ với bore của một model khác.

Chọn theo Áp suất

Cần biết:

  • Working pressure.
  • Áp suất relief.
  • Peak pressure.
  • Xung áp.

Không nên vận hành hệ thống sát giới hạn phá hủy.

Chọn theo Tốc độ

Cần xác định:

  • Tốc độ tiến.
  • Tốc độ hồi.

Xi lanh bore lớn cần lượng dầu lớn.

Nếu cần tốc độ cao, bộ nguồn phải có lưu lượng đủ.

Chọn theo Kiểu gá

Có thể sử dụng:

  • Mặt bích.
  • Tai.
  • Clevis.
  • Chân.
  • Trunnion.
  • Đế phẳng.

Kiểu gá phải phù hợp với hướng lực và chuyển động.

Chọn theo Cổng dầu

Cần kiểm tra:

  • Chuẩn cổng.
  • Size.
  • Hướng.
  • Lưu lượng.

Không nên dùng adapter thu nhỏ quá mức nếu nó gây hạn chế flow.

Chọn theo Chu kỳ làm việc

Một xi lanh sử dụng:

  • Vài lần mỗi ngày.

khác hoàn toàn với xi lanh:

  • Chạy liên tục trên máy ép.

Chu kỳ cao yêu cầu chú ý:

  • Seal.
  • Dầu.
  • Nhiệt.
  • Lọc.
  • Dẫn hướng.
  • Tuổi thọ mỏi.

Kiểm tra trước khi sử dụng

Nên kiểm tra:

  • Thân xi lanh.
  • Cần piston.
  • Seal.
  • Hose.
  • Coupling.
  • Fitting.
  • Bơm.
  • Van.
  • Đồng hồ.
  • Điểm đặt tải.

Không nên đưa tải lớn vào nếu có dấu hiệu:

  • Rò dầu.
  • Cần cong.
  • Hose hỏng.
  • Khớp chưa khóa.

Dấu hiệu Xi lanh 100 tấn bị hỏng

Một số dấu hiệu gồm:

  • Không đủ lực.
  • Rò dầu.
  • Piston chạy giật.
  • Ty không hồi.
  • Ty hồi chậm.
  • Cần cong.
  • Cần xước.
  • Tải tụt.
  • Xi lanh nóng.
  • Có tiếng động bất thường.

Không nên tăng áp để cố tiếp tục sử dụng.

Vì sao Xi lanh 100 tấn không đủ lực?

Có thể do:

  • Áp suất thấp.
  • Bore không phù hợp.
  • Van relief đặt thấp.
  • Bơm mòn.
  • Seal piston rò.
  • Back pressure cao.
  • Coupling chưa mở hết.
  • Tải vượt thiết kế.

Cần kiểm tra nguyên nhân trước khi tăng áp.

Vì sao Xi lanh bị tụt tải?

Nguyên nhân có thể gồm:

  • Seal piston rò.
  • Van rò.
  • Hose rò.
  • Fitting rò.
  • Mạch giữ tải không kín.

Nếu đang nâng tải lớn, hiện tượng tụt phải được xử lý ngay.

Vì sao Xi lanh chạy chậm?

Một số nguyên nhân:

  • Bơm thiếu lưu lượng.
  • Van quá nhỏ.
  • Hose nhỏ.
  • Cổng dầu nhỏ.
  • Dầu quá nhớ.
  • Coupling gây sụt áp.

Cần phân biệt:

  • Thiếu áp → thiếu lực.
  • Thiếu flow → thiếu tốc độ.

Vì sao Xi lanh bị nóng?

Có thể do:

  • Rò nội bộ.
  • Pressure drop lớn.
  • Tiết lưu quá nhiều.
  • Chu kỳ cao.
  • Dầu quá nhớ.
  • Hệ làm mát không đủ.

Nhiệt cao kéo dài có thể làm giảm tuổi thọ seal và dầu.

Khi nào cần sửa hoặc thay Xi lanh?

Nên kiểm tra chuyên sâu khi:

  • Cần cong.
  • Cần xước sâu.
  • Thân biến dạng.
  • Rò dầu nhiều.
  • Không đạt lực.
  • Piston kẹt.
  • Cổng dầu hỏng.
  • Điểm gá nứt.
  • Xi lanh từng bị quá áp.

Sau sửa chữa cần kiểm tra lại:

  • Độ kín.
  • Khả năng chịu áp.
  • Hành trình.
  • Độ thẳng.
  • Tình trạng gá.

Lưu ý khi lựa chọn Xi lanh thủy lực 100 tấn

Trước khi lựa chọn cần xác định:

  • Lực thực tế.
  • Kiểu 1 chiều hay 2 chiều.
  • Hành trình.
  • Chiều cao đóng.
  • Đường kính piston.
  • Đường kính cần.
  • Working pressure.
  • Tốc độ.
  • Kiểu hồi.
  • Kiểu gá.
  • Cổng dầu.
  • Chu kỳ.
  • Điều kiện môi trường.
  • Tải lệch.
  • Bơm đang sử dụng.

Không nên lựa chọn chỉ dựa vào con số 100 tấn.

Tư vấn lựa chọn Xi lanh thủy lực 100 tấn

Khi lựa chọn Xi lanh thủy lực 100 tấn, nên cung cấp:

  • Công việc cần nâng, ép hay đẩy.
  • Lực thực tế.
  • Kiểu một chiều hay hai chiều.
  • Hành trình.
  • Chiều cao lắp.
  • Đường kính piston nếu biết.
  • Đường kính cần.
  • Áp suất bộ nguồn.
  • Lưu lượng bơm.
  • Tốc độ mong muốn.
  • Kiểu gá.
  • Chuẩn cổng dầu.
  • Chu kỳ làm việc.
  • Số lượng cần sử dụng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

  • Hình ảnh toàn bộ xi lanh.
  • Hình ảnh tem.
  • Hình ảnh kiểu gá.
  • Hình ảnh cổng dầu.
  • Đường kính thân.
  • Đường kính cần.
  • Hành trình.
  • Khoảng cách lắp.
  • Model hoặc bản vẽ nếu có.

Với lực 100 tấn, việc kiểm tra kết cấu gá và tải thực tế đặc biệt quan trọng. Xi lanh đủ lực nhưng khung, chốt, mặt bích hoặc đồ gá không đủ khả năng chịu tải vẫn có thể gây hư hỏng nghiêm trọng.

Tham khảo thêm các dòng tải lớn tại danh mục Xi lanh thủy lực công nghiệp nặng.

Câu hỏi thường gặp

Xi lanh thủy lực 100 tấn dùng để làm gì?
Xi lanh tạo lực thủy lực lớn để nâng, ép, đẩy hoặc căn chỉnh tải nặng, thường dùng trong máy ép, bảo trì và thiết bị công nghiệp.
Xi lanh 100 tấn có nâng an toàn tải đúng 100 tấn không?
Không nên mặc định. 100 tấn là lực danh nghĩa; khả năng nâng an toàn còn phụ thuộc tải thực tế, hướng lực, hệ số an toàn, kiểu gá và toàn bộ hệ thống.
Xi lanh thủy lực 100 tấn cần áp suất bao nhiêu?
Không có một mức áp suất chung. Áp suất cần thiết phụ thuộc diện tích piston và thiết kế của từng model, vì vậy phải kiểm tra đúng thông số sản phẩm.
Xi lanh 100 tấn nên dùng 1 chiều hay 2 chiều?
Loại một chiều phù hợp nhiều công việc nâng và bảo trì, còn loại hai chiều phù hợp máy ép hoặc hệ thống cần chủ động cả hành trình tiến và hồi.
Cần cung cấp thông tin gì khi mua Xi lanh thủy lực 100 tấn?
Nên cung cấp hành trình, kiểu tác động, áp suất, kiểu gá, chiều cao lắp, cổng dầu, loại bơm, chu kỳ làm việc và hình ảnh xi lanh cũ nếu thay thế.
