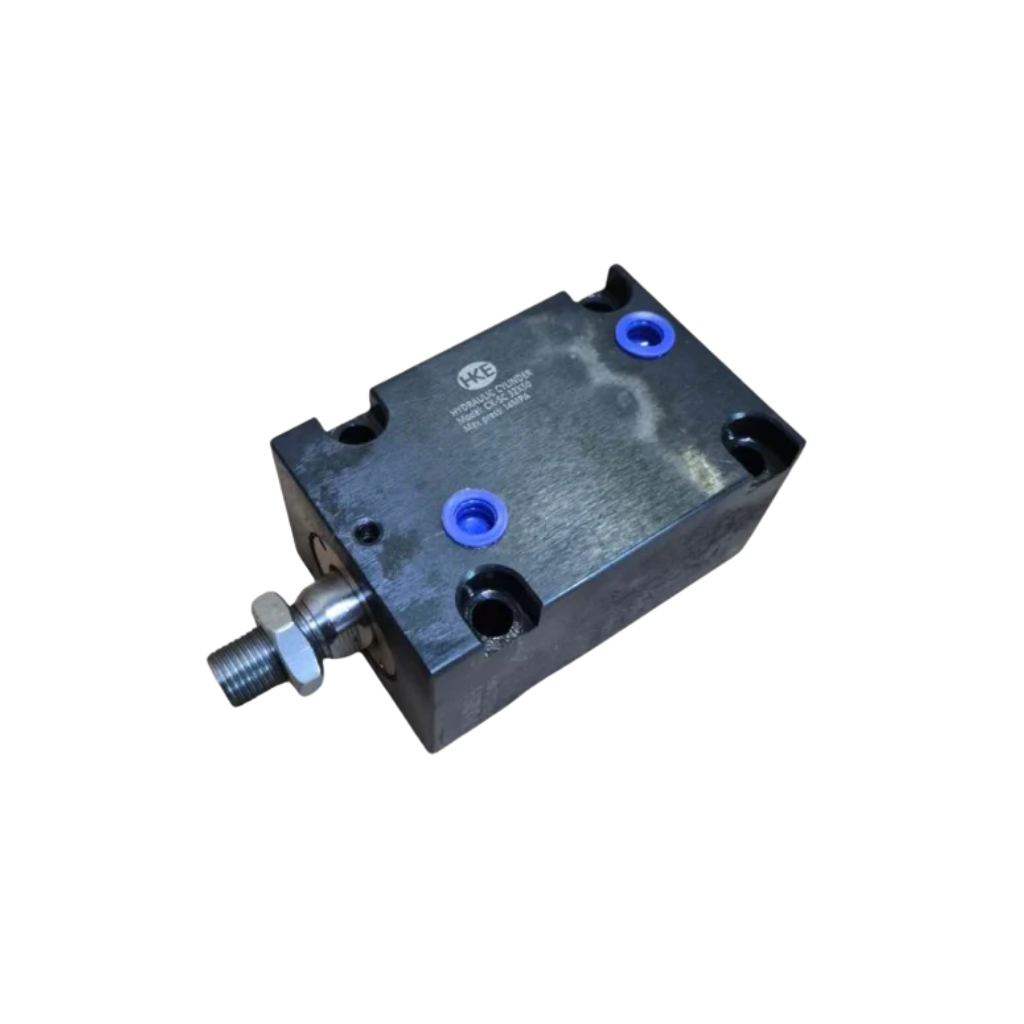

Giới thiệu Xi lanh Compact mini

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực Compact, xi lanh mini và phụ kiện sử dụng trong máy móc, đồ gá và hệ thống thủy lực công nghiệp.

Xi lanh Compact mini là loại xi lanh thủy lực được thiết kế với kích thước thân nhỏ gọn, phù hợp những vị trí có không gian lắp hạn chế hoặc cơ cấu máy cần xi lanh có khối lượng và kích thước nhỏ.

Sản phẩm còn được gọi với các tên như:

• Xi lanh thủy lực Compact mini.
• Xi lanh thủy lực mini.
• Xi lanh Compact nhỏ.
• Xi lanh thủy lực nhỏ gọn.
• Mini hydraulic cylinder.
• Compact mini hydraulic cylinder.
• Small compact hydraulic cylinder.

Tùy từng dòng sản phẩm, xi lanh Compact mini có thể khác nhau về:

• Kiểu một chiều hoặc hai chiều.
• Cần đơn hoặc cấu hình khác.
• Đường kính piston.
• Hành trình.
• Áp suất.
• Kiểu gá.
• Cổng dầu.

Vì vậy “mini” chủ yếu mô tả kích thước và thiết kế nhỏ gọn, không phải một tiêu chuẩn kỹ thuật cố định.

Sản phẩm thường được sử dụng trong:

• Máy tự động.
• Máy lắp ráp.
• Máy kẹp.
• Máy ép nhỏ.
• Đồ gá.
• Máy kiểm tra.
• Cơ cấu đẩy.
• Thiết bị định vị.
• Máy đóng gói.
• Dây chuyền sản xuất.

Xi lanh Compact mini là gì?

Xi lanh Compact mini vẫn hoạt động theo nguyên lý chuyển đổi năng lượng thủy lực thành chuyển động tuyến tính.

Dầu thủy lực được đưa vào xi lanh.

Áp suất dầu tác động lên piston và tạo lực.

Piston sau đó làm:

• Cần đi ra.
• Cần thu vào.
• Hoặc chỉ tạo lực theo một hướng.

tùy cấu tạo cụ thể.

Điểm nổi bật của dòng mini là tối ưu:

• Chiều dài thân.
• Chiều rộng.
• Khối lượng.
• Không gian lắp.

để phù hợp với những cụm máy mà xi lanh thông thường có kích thước quá lớn.

“Mini” có phải là Xi lanh lực nhỏ không?

Không nên mặc định.

“Mini” chủ yếu mô tả kích thước vật lý.

Lực của xi lanh phụ thuộc vào:

F = P × A

Trong đó:

• F là lực.
• P là áp suất.
• A là diện tích piston.

Một xi lanh có thân nhỏ vẫn có thể tạo lực đáng kể nếu:

• Diện tích piston phù hợp.
• Áp suất làm việc đủ.

Tuy nhiên do giới hạn kích thước, xi lanh mini thường có đường kính piston nhỏ hơn nhiều dòng công nghiệp tải lớn.

Khi lựa chọn cần dựa vào lực thực tế thay vì tên gọi “mini”.

Xi lanh Compact mini có phải luôn là loại 2 chiều không?

Không nên mặc định.

Trên thị trường có thể có:

• Xi lanh mini tác động đơn.
• Xi lanh mini tác động kép.
• Xi lanh Compact cần đơn.
• Xi lanh Compact cần đôi.
• Các cấu hình chuyên dụng.

Tuy nhiên loại hai chiều rất phổ biến trong máy tự động vì có khả năng chủ động điều khiển:

• Tiến.
• Lùi.

Khi đặt hàng cần xác định rõ nguyên lý hoạt động.

Cấu tạo Xi lanh Compact mini

Tùy model, sản phẩm có thể gồm:

• Thân xi lanh.
• Piston.
• Cần piston.
• Nắp đầu.
• Gioăng piston.
• Gioăng cần.
• Vòng dẫn hướng.
• Vòng chắn bụi.
• Cổng dầu.
• Bộ phận gá.
• Cảm biến nếu có.
• Giảm chấn nếu có.

Thân Xi lanh

Thân được thiết kế nhỏ gọn để tiết kiệm không gian.

Dù kích thước nhỏ, thân vẫn phải đảm bảo:

• Chịu áp suất.
• Đủ độ cứng.
• Độ chính xác lòng xi lanh.
• Khả năng chống biến dạng.

Không nên đánh giá pressure rating chỉ bằng độ dày hoặc ngoại hình của thân.

Piston

Piston nhận áp suất dầu và tạo lực.

Đường kính piston ảnh hưởng trực tiếp tới:

• Lực.
• Lượng dầu.
• Tốc độ.

Piston lớn hơn:

• Tạo lực lớn hơn ở cùng áp suất.
• Nhưng cần nhiều dầu hơn cho cùng hành trình.

Cần piston

Cần piston truyền lực ra cơ cấu máy.

Cần phải:

• Thẳng.
• Nhẵn.
• Không cong.
• Không xước sâu.
• Không rỗ bề mặt.

Với xi lanh mini, cần thường có kích thước nhỏ nên đặc biệt không nên để chịu tải ngang lớn.

Gioăng piston

Gioăng piston duy trì độ kín giữa các khoang.

Nếu seal rò nội bộ, xi lanh có thể:

• Thiếu lực.
• Chạy chậm.
• Tự trôi.
• Giảm hiệu suất.

Gioăng cần

Gioăng cần hạn chế dầu thoát ra ngoài theo bề mặt cần piston.

Tuổi thọ gioăng phụ thuộc vào:

• Áp suất.
• Nhiệt độ.
• Chất lượng dầu.
• Bề mặt cần.
• Tải ngang.

Vòng dẫn hướng

Vòng dẫn hướng giúp piston và cần chuyển động đúng trục.

Bộ phận này không thay thế cho ray hoặc cơ cấu dẫn hướng của tải.

Vòng chắn bụi

Vòng chắn bụi hạn chế:

• Mạt kim loại.
• Bụi.
• Cát.

đi vào vùng seal khi cần thu vào.

Đây là chi tiết quan trọng khi xi lanh được sử dụng gần khu vực:

• Gia công cơ khí.
• Cắt.
• Mài.
• Khoan.

Cổng dầu

Do thân nhỏ, cổng dầu của xi lanh mini cũng thường được bố trí khá gọn.

Tùy model có thể sử dụng:

• BSP.
• NPT.
• Metric.
• SAE.
• Cổng riêng.

Không nên suy đoán chuẩn ren chỉ bằng đường kính bên ngoài.

Nguyên lý hoạt động của Xi lanh Compact mini 2 chiều

Ở loại hai chiều phổ biến, xi lanh có hai khoang dầu.

Khi Cần tiến

Dầu được cấp vào khoang đáy piston.

Áp suất tác động lên piston.

Kết quả:

• Piston tiến.
• Cần đi ra.

Dầu phía còn lại trở về thùng.

Khi Cần lùi

Van đảo chiều.

Dầu áp suất được đưa vào khoang phía có cần.

Piston dịch chuyển ngược lại.

Kết quả:

• Cần thu vào.
• Dầu phía đáy trở về thùng.

Nhờ vậy máy có thể chủ động điều khiển cả hai hướng.

Nguyên lý hoạt động của Xi lanh Compact mini 1 chiều

Nếu là loại tác động đơn:

• Dầu chỉ tạo lực chủ động theo một hướng.
• Chiều còn lại hồi bằng lò xo, tải hoặc cơ cấu khác.

Do đó cần xác định đúng loại trước khi lựa chọn:

• Van.
• Hose.
• Bộ nguồn.

Không nên đấu mạch hai chiều cho một xi lanh chỉ được thiết kế tác động đơn.

Thông số kỹ thuật Xi lanh Compact mini

Thông số	Giá trị tham khảo
Tên sản phẩm	Xi lanh Compact mini
Tên tiếng Anh	Compact Mini Hydraulic Cylinder
Kiểu thiết kế	Nhỏ gọn
Kiểu hoạt động	Một chiều hoặc hai chiều theo model
Số cần	Theo model
Lực	Theo model
Hành trình	Theo model
Đường kính piston	Theo model
Đường kính cần	Theo model
Áp suất làm việc	Theo model
Cổng dầu	BSP, NPT, Metric hoặc theo model
Kiểu gá	Theo thiết kế
Cảm biến	Theo model
Giảm chấn	Theo model
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy tự động, máy công nghiệp

Các thông số trên mang tính tham khảo.

Không nên áp dụng một thông số kích thước, áp suất hay lực chung cho toàn bộ dòng Compact mini.

Các loại Xi lanh Compact mini phổ biến

Xi lanh Compact mini 2 chiều

Đây là cấu hình phù hợp với nhiều máy tự động.

Xi lanh có thể chủ động:

• Tiến.
• Lùi.

Ưu điểm:

• Điều khiển tốt.
• Chu kỳ làm việc thuận tiện.
• Dễ kết hợp van điện từ.

Xi lanh Compact mini 1 chiều

Loại này chỉ sử dụng dầu để tạo lực theo một hướng.

Chiều còn lại có thể sử dụng:

• Lò xo.
• Tải.
• Cơ cấu ngoài.

Phù hợp với các ứng dụng đơn giản không cần điều khiển chủ động cả hai chiều.

Xi lanh Compact mini cần đơn

Có một cần piston đi ra ở một phía.

Nếu là loại hai chiều thì thường:

• Lực đẩy lớn hơn lực kéo.
• Tốc độ lùi cao hơn tốc độ tiến khi lưu lượng bằng nhau.

Đây là cấu hình rất phổ biến.

Xi lanh Compact mini cần đôi

Piston có cần đi ra ở cả hai phía.

Nếu hai cần có cùng đường kính:

• Diện tích hữu hiệu hai bên gần bằng nhau.
• Lực hai chiều gần tương đương.
• Tốc độ hai chiều gần tương đương.

Phù hợp với một số cơ cấu:

• Qua lại.
• Căn tâm.
• Định vị.

Xi lanh Compact mini có cảm biến

Một số model hỗ trợ cảm biến để phát hiện:

• Vị trí tiến.
• Vị trí lùi.
• Piston đã tới vị trí đặt.

Có thể kết hợp với:

• PLC.
• Relay.
• Bộ điều khiển máy.

Cần xác nhận đúng loại cảm biến và khả năng lắp của model.

Xi lanh Compact mini có giảm chấn

Một số dòng có cơ cấu giảm chấn cuối hành trình.

Mục đích:

• Giảm va đập.
• Giảm tiếng ồn.
• Hạn chế tải đột ngột.

Không nên sử dụng giảm chấn để bù cho tốc độ piston quá cao do chọn sai lưu lượng.

Xi lanh Compact mini và Compact cần đơn khác nhau thế nào?

Compact mini nhấn mạnh:

• Kích thước nhỏ.
• Thiết kế gọn.

Compact cần đơn nhấn mạnh:

• Một cần piston.

Một sản phẩm có thể đồng thời là:

• Compact mini.
• Cần đơn.
• Hai chiều.

Do đó đây không phải các nhóm loại trừ nhau.

Xi lanh Compact mini và Compact cần đôi

Tiêu chí	Compact mini	Compact cần đôi
Ý nghĩa	Kích thước nhỏ gọn	Hai đầu cần
Số cần	Theo model	2
Kiểu hoạt động	Theo model	Thường 2 chiều
Không gian lắp	Nhỏ	Cần chỗ hai phía
Lực	Theo model	Theo model
Ứng dụng	Máy nhỏ gọn	Cơ cấu đối xứng

Một xi lanh Compact cần đôi cũng có thể thuộc dòng mini nếu kích thước đủ nhỏ.

Xi lanh Compact mini và Xi lanh thường

Tiêu chí	Compact mini	Xi lanh thường
Kích thước	Nhỏ gọn	Thường lớn hơn
Không gian lắp	Ít	Nhiều hơn
Hành trình	Theo model	Đa dạng
Lực	Theo model	Đa dạng
Áp suất	Theo model	Theo model
Ứng dụng	Máy nhỏ, tự động	Công nghiệp rộng

Không nên kết luận dòng mini luôn yếu hơn.

Cần so sánh chính xác:

• Đường kính piston.
• Working pressure.

Xi lanh Compact mini và Xi lanh khí nén mini

Đây là hai nhóm sản phẩm khác nhau.

Tiêu chí	Thủy lực mini	Khí nén mini
Môi chất	Dầu	Khí nén
Áp suất	Theo hệ thủy lực	Theo hệ khí
Lực theo kích thước	Thường lớn hơn	Thường thấp hơn
Hệ thống	Bơm, dầu	Máy nén khí
Kiểm soát	Theo mạch thủy lực	Theo mạch khí

Không nên thay trực tiếp một xi lanh khí nén bằng xi lanh thủy lực chỉ vì kích thước lắp giống nhau.

Lực của Xi lanh Compact mini

Lực được xác định theo:

F = P × A

Nếu là xi lanh hai chiều cần đơn:

Lực đẩy:

F = P × A piston.

Lực kéo:

F = P × (A piston – A cần).

Do đó khi khách hàng yêu cầu lực cần xác định:

• Lực đẩy.
• Lực kéo.
• Áp suất hệ thống.

Không nên chỉ hỏi đường kính cần piston.

Hành trình Xi lanh Compact mini

Hành trình là khoảng piston di chuyển.

Các ứng dụng Compact thường cần kiểm soát chính xác:

• Khoảng đẩy.
• Khoảng kẹp.
• Khoảng định vị.

Hành trình quá dài làm:

• Tăng kích thước.
• Tăng lượng dầu.
• Tăng không gian cần thiết.

Nên chọn đủ yêu cầu thực tế.

Kích thước lắp là thông số rất quan trọng

Với dòng Compact mini, khách hàng thường lựa chọn vì máy có không gian hạn chế.

Do đó ngoài stroke cần đo:

• Chiều dài thân.
• Chiều rộng.
• Chiều cao.
• Khoảng cách lỗ gá.
• Vị trí cổng dầu.
• Không gian cần piston đi ra.

Một sản phẩm đúng lực nhưng lớn hơn vài milimet ở vị trí quan trọng vẫn có thể không lắp được.

Đường kính Piston ảnh hưởng thế nào?

Piston lớn hơn:

• Tạo lực lớn hơn.
• Cần nhiều dầu hơn.
• Có thể làm thân xi lanh lớn hơn.

Khi máy yêu cầu kích thước rất nhỏ cần cân bằng giữa:

• Lực.
• Áp suất.
• Đường kính piston.

Đường kính Cần ảnh hưởng thế nào?

Cần lớn hơn thường:

• Cứng hơn.
• Chịu lực nén tốt hơn.

Nhưng ở xi lanh hai chiều cần đơn nó cũng làm:

• Giảm diện tích hữu hiệu phía có cần.
• Giảm lực kéo.
• Tăng tốc độ hồi ở cùng lưu lượng.

Xi lanh Compact mini có chịu áp cao không?

Không nên mặc định.

Kích thước nhỏ không quyết định áp suất.

Khả năng chịu áp phụ thuộc:

• Thân.
• Piston.
• Nắp.
• Seal.
• Cổng dầu.
• Vật liệu.
• Model.

Cần sử dụng đúng working pressure được quy định.

Có thể tăng áp để tăng lực không?

Chỉ trong giới hạn cho phép của xi lanh và toàn bộ hệ thống.

Không nên tăng áp vượt rating.

Quá áp có thể gây:

• Hỏng seal.
• Biến dạng thân.
• Hỏng nắp.
• Cong cần.
• Vỡ hose.
• Hỏng fitting.

Nếu lực không đủ nên chọn xi lanh có piston lớn hơn hoặc model lực cao hơn.

Tốc độ Xi lanh Compact mini

Tốc độ piston phụ thuộc:

• Lưu lượng.
• Diện tích piston.
• Van.
• Hose.
• Cổng dầu.
• Tải.

Về nguyên lý:

v = Q / A.

Muốn tăng tốc độ thường phải tăng lưu lượng phù hợp, không phải tăng áp suất.

Lưu lượng quá lớn có ảnh hưởng gì?

Với xi lanh nhỏ, thể tích dầu mỗi hành trình tương đối thấp.

Nếu sử dụng bơm có lưu lượng quá lớn, piston có thể:

• Chạy rất nhanh.
• Va mạnh cuối hành trình.
• Khó kiểm soát.
• Làm máy rung.

Vì vậy cần chọn van tiết lưu hoặc lưu lượng phù hợp.

Back pressure ảnh hưởng thế nào?

Back pressure ở đường hồi có thể:

• Giảm lực thực tế.
• Làm xi lanh chậm.
• Tăng nhiệt.

Nguyên nhân có thể do:

• Van quá nhỏ.
• Hose nhỏ.
• Cổng nhỏ.
• Coupling nhỏ.
• Đường hồi bị nghẹt.

Với xi lanh mini, cổng dầu nhỏ nên yếu tố này càng cần chú ý.

Cổng dầu nhỏ có gây Sụt áp không?

Có thể.

Một cổng nhỏ không nhất thiết là vấn đề nếu lưu lượng thấp.

Nhưng nếu lưu lượng vượt khả năng:

• Vận tốc dầu tăng.
• Pressure drop tăng.
• Nhiệt tăng.
• Tốc độ xi lanh không đạt như tính toán.

Không nên chỉ chọn hose theo khả năng lắp vừa ren.

Ưu điểm của Xi lanh Compact mini

Sản phẩm có nhiều ưu điểm:

• Kích thước nhỏ.
• Thân gọn.
• Khối lượng thấp hơn nhiều dòng lớn.
• Tiết kiệm không gian.
• Dễ tích hợp vào máy.
• Có nhiều hành trình.
• Có loại 1 chiều.
• Có loại 2 chiều.
• Có loại cần đơn.
• Có loại cần đôi.
• Có thể lắp cảm biến.
• Phù hợp máy tự động.
• Phù hợp cơ cấu nhỏ.

Nhược điểm của Xi lanh Compact mini

Một số hạn chế gồm:

• Không phù hợp tải quá lớn nếu model nhỏ.
• Không gian cổng dầu hạn chế.
• Hành trình có thể giới hạn ở một số series.
• Không nên chịu tải ngang lớn.
• Cần piston nhỏ dễ bị ảnh hưởng bởi tải lệch.
• Seal có thể rò.
• Cổng nhỏ có thể giới hạn lưu lượng.
• Phải kiểm tra kỹ kích thước lắp.
• Pressure rating phụ thuộc model.

Ứng dụng của Xi lanh Compact mini

Sản phẩm có thể được sử dụng trong:

• Máy tự động.
• Máy đóng gói.
• Máy lắp ráp.
• Máy kiểm tra.
• Máy kẹp.
• Đồ gá.
• Jig.
• Fixture.
• Máy ép nhỏ.
• Bàn trượt.
• Thiết bị phân loại.
• Cơ cấu đẩy.
• Thiết bị định vị.
• Dây chuyền sản xuất.

Xi lanh Compact mini dùng cho Máy tự động

Kích thước nhỏ giúp xi lanh dễ bố trí trong các cụm máy có:

• Không gian hẹp.
• Nhiều cơ cấu.
• Khoảng cách giữa các trạm nhỏ.

Có thể kết hợp với:

• Van điện từ.
• PLC.
• Cảm biến.

để tạo chu kỳ tự động.

Xi lanh Compact mini dùng cho Đồ gá

Xi lanh có thể dùng để:

• Kẹp phôi.
• Đẩy phôi.
• Định vị.
• Giữ chi tiết.

Đồ gá cần có cơ cấu chịu tải ngang phù hợp.

Không nên để cần xi lanh chịu toàn bộ lực lệch.

Xi lanh Compact mini dùng cho Máy ép nhỏ

Dòng mini có thể sử dụng trong các cơ cấu ép lực nhỏ hoặc vừa tùy model.

Cần xác định:

• Lực ép.
• Hành trình.
• Tốc độ.
• Độ cứng khung.

Không nên chọn xi lanh theo kích thước nhỏ mà bỏ qua lực yêu cầu.

Xi lanh Compact mini dùng cho Cơ cấu đẩy

Có thể sử dụng để đẩy:

• Chi tiết.
• Sản phẩm.
• Bàn trượt.
• Cửa nhỏ.
• Cơ cấu máy.

Nếu vật cần đẩy chạy trên ray thì ray phải chịu tải ngang.

Xi lanh chỉ nên tạo lực theo phương trục.

Xi lanh Compact mini dùng cho Cơ cấu định vị

Sản phẩm có thể hỗ trợ đưa chi tiết tới:

• Vị trí làm việc.
• Vị trí kiểm tra.
• Vị trí lắp ráp.

Tuy nhiên độ chính xác vị trí còn phụ thuộc:

• Cơ cấu chặn.
• Cảm biến.
• Van.
• Độ rơ cơ khí.

Không nên mặc định xi lanh thủy lực thông thường tự cung cấp độ chính xác vị trí cao.

Không dùng Cần piston làm Ray dẫn hướng

Xi lanh Compact mini thường có cần tương đối nhỏ.

Tải ngang có thể gây:

• Cong cần.
• Mòn seal.
• Mòn dẫn hướng.
• Kẹt xi lanh.

Nếu cơ cấu có tải ngang cần sử dụng:

• Linear guide.
• Ray.
• Bạc trượt.
• Cơ cấu dẫn hướng riêng.

Không để Cần chịu va đập ngang

Cần piston không nên bị:

• Va đập.
• Gõ bằng búa.
• Tỳ lệch.
• Kẹp bằng kìm.

Bề mặt cần bị xước có thể làm seal nhanh chóng bị hỏng.

Chọn Xi lanh Compact mini theo lực

Cần xác định:

• Lực cần thiết.
• Hướng lực.
• Áp suất hệ thống.
• Ma sát.
• Tải động.

Nếu là loại hai chiều cần đơn cần xác định riêng:

• Lực đẩy.
• Lực kéo.

Không nên chọn xi lanh có lực vừa sát tải thực tế mà không có dự phòng phù hợp.

Chọn theo hành trình

Cần xác định chính xác khoảng dịch chuyển.

Ví dụ cơ cấu chỉ cần 20 mm thì chưa chắc cần xi lanh stroke 50 mm.

Chọn stroke hợp lý giúp:

• Giảm kích thước.
• Giảm lượng dầu.
• Giảm không gian máy.

Chọn theo Không gian lắp

Cần đo:

• Chiều dài.
• Chiều rộng.
• Chiều cao.
• Khoảng lỗ gá.
• Không gian phía cần.
• Không gian lắp hose.

Đây là nhóm thông số rất quan trọng với dòng mini.

Chọn theo Kiểu hoạt động

Cần xác định:

• Một chiều.
• Hai chiều.

Nếu cần chủ động cả tiến và lùi, nên chọn loại hai chiều.

Nếu chỉ cần lực theo một hướng và có cơ cấu hồi phù hợp, loại một chiều có thể đơn giản hơn.

Chọn theo Kiểu cần

Có thể lựa chọn:

• Cần đơn.
• Cần đôi.

Cần đơn phù hợp với phần lớn cơ cấu chỉ cần đầu ra ở một phía.

Cần đôi có lợi thế khi cần đặc tính hai chiều cân bằng hơn.

Chọn theo Áp suất

Cần kiểm tra:

• Working pressure.
• Áp suất relief.
• Áp suất bộ nguồn.
• Xung áp.

Không nên dùng áp suất thử hoặc áp suất phá hủy làm áp suất vận hành.

Chọn theo Lưu lượng

Do thể tích xi lanh mini nhỏ, lưu lượng bơm cần được kiểm soát phù hợp.

Lưu lượng quá cao có thể khiến chuyển động quá nhanh.

Cần kiểm tra:

• Flow của bơm.
• Flow của van.
• Size hose.
• Size cổng.

Chọn theo Cổng dầu

Cần xác định:

• Chuẩn ren.
• Size.
• Hướng cổng.
• Vị trí cổng.

Do không gian nhỏ, adapter quá lớn cũng có thể gây vướng khi lắp.

Chọn Van điều khiển

Nếu là xi lanh hai chiều có thể sử dụng van đảo chiều phù hợp.

Cần kiểm tra:

• Số cửa.
• Số vị trí.
• Áp suất.
• Lưu lượng.
• Điện áp coil nếu có.

Van quá lớn không nhất thiết tốt hơn nếu cần điều khiển lưu lượng nhỏ và chính xác.

Hose cho Xi lanh Compact mini

Hose cần:

• Đúng pressure rating.
• Đủ lưu lượng.
• Có bán kính uốn phù hợp.
• Không cản chuyển động.

Trong không gian nhỏ có thể cân nhắc:

• Adapter góc.
• Đầu nối phù hợp.

nhưng không nên tạo quá nhiều điểm nối không cần thiết.

Cảm biến cho Xi lanh Compact mini

Nếu model hỗ trợ cảm biến, cần xác định:

• Loại cảm biến.
• Điện áp.
• Kiểu tín hiệu.
• Vị trí lắp.
• Cách đấu dây.

Không nên mặc định mọi xi lanh Compact đều có nam châm piston hoặc rãnh cảm biến.

Giảm chấn có cần thiết không?

Phụ thuộc:

• Tốc độ.
• Tải.
• Hành trình.
• Tần suất làm việc.

Với stroke ngắn và tốc độ cao, va đập cuối hành trình có thể đáng kể.

Có thể cần:

• Cushion.
• Tiết lưu.
• Shock absorber.
• Cơ cấu giảm tốc ngoài.

tùy thiết kế máy.

Kiểm tra trước khi vận hành

Nên kiểm tra:

• Cần piston.
• Thân xi lanh.
• Rò dầu.
• Cổng dầu.
• Hose.
• Van.
• Bulông gá.
• Vùng chuyển động.

Không nên vận hành nếu cần bị:

• Cong.
• Xước sâu.
• Kẹt.

Dấu hiệu Xi lanh Compact mini bị hỏng

Một số dấu hiệu gồm:

• Rò dầu.
• Thiếu lực.
• Chạy giật.
• Piston không hết hành trình.
• Tự trôi.
• Tốc độ bất thường.
• Cần xước.
• Cần cong.
• Xi lanh nóng.
• Có tiếng động bất thường.

Không nên tăng áp để cố khắc phục lỗi cơ khí.

Vì sao Xi lanh Compact mini không đủ lực?

Có thể do:

• Áp suất thấp.
• Piston quá nhỏ.
• Van relief đặt thấp.
• Seal piston rò.
• Bơm không đủ áp.
• Back pressure cao.
• Tải vượt khả năng.

Cần đo áp suất và xác định chính xác tải trước khi thay xi lanh.

Vì sao Xi lanh chạy quá nhanh?

Một số nguyên nhân:

• Lưu lượng bơm quá lớn.
• Van tiết lưu mở quá nhiều.
• Piston nhỏ.
• Tải thấp.

Với dòng mini, thể tích dầu nhỏ nên tốc độ có thể tăng nhanh nếu cấp lưu lượng lớn.

Vì sao Xi lanh chạy giật?

Có thể do:

• Không khí trong dầu.
• Dầu bẩn.
• Tải ngang.
• Van điều khiển không ổn định.
• Seal ma sát lớn.
• Lưu lượng không đều.

Không nên chỉ tăng áp để xử lý.

Vì sao Xi lanh tự trôi?

Có thể do:

• Seal piston rò.
• Van phân phối rò.
• Van khóa rò.
• Tải ngoài tác động.

Cần xác định lỗi thuộc xi lanh hay mạch trước khi sửa.

Khi nào cần sửa hoặc thay Xi lanh?

Nên kiểm tra chuyên sâu khi:

• Cần cong.
• Cần xước sâu.
• Thân biến dạng.
• Rò dầu nhiều.
• Không đạt lực.
• Piston kẹt.
• Cổng dầu hỏng.
• Điểm gá biến dạng.
• Xi lanh từng bị quá áp.

Sau sửa chữa cần kiểm tra:

• Độ kín.
• Chuyển động.
• Khả năng chịu áp.
• Độ thẳng của cần.

Lưu ý khi lựa chọn Xi lanh Compact mini

Trước khi lựa chọn cần xác định:

• Kiểu một chiều hay hai chiều.
• Cần đơn hay cần đôi.
• Lực yêu cầu.
• Hành trình.
• Đường kính piston.
• Đường kính cần.
• Kích thước tổng thể.
• Không gian lắp.
• Working pressure.
• Tốc độ.
• Kiểu gá.
• Khoảng lỗ bắt.
• Cổng dầu.
• Cảm biến.
• Giảm chấn.
• Chu kỳ làm việc.

Không nên lựa chọn chỉ dựa vào hình ảnh hoặc tên gọi “mini”.

Tư vấn lựa chọn Xi lanh Compact mini

Khi lựa chọn Xi lanh Compact mini, nên cung cấp:

• Kiểu hoạt động cần dùng.
• Lực yêu cầu.
• Hành trình.
• Đường kính cần nếu có.
• Kích thước không gian lắp.
• Khoảng cách lỗ gá.
• Áp suất bộ nguồn.
• Lưu lượng bơm.
• Tốc độ mong muốn.
• Chuẩn và size cổng dầu.
• Kiểu đầu cần.
• Có cần cảm biến không.
• Loại máy.
• Số lượng cần sử dụng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

• Hình ảnh tổng thể.
• Hình ảnh đầu cần.
• Hình ảnh vị trí gá.
• Hình ảnh cổng dầu.
• Chiều dài thân.
• Chiều rộng thân.
• Hành trình.
• Đường kính cần.
• Khoảng cách lỗ bắt.
• Model hoặc ký hiệu nếu có.

Với dòng Compact mini, kích thước lắp thực tế đặc biệt quan trọng. Sản phẩm đúng lực và hành trình nhưng lớn hơn không gian máy hoặc sai vị trí lỗ gá vẫn không thể thay thế trực tiếp.

Tham khảo thêm các dòng hai chiều tại danh mục Xi lanh thủy lực 2 chiều.

Câu hỏi thường gặp
