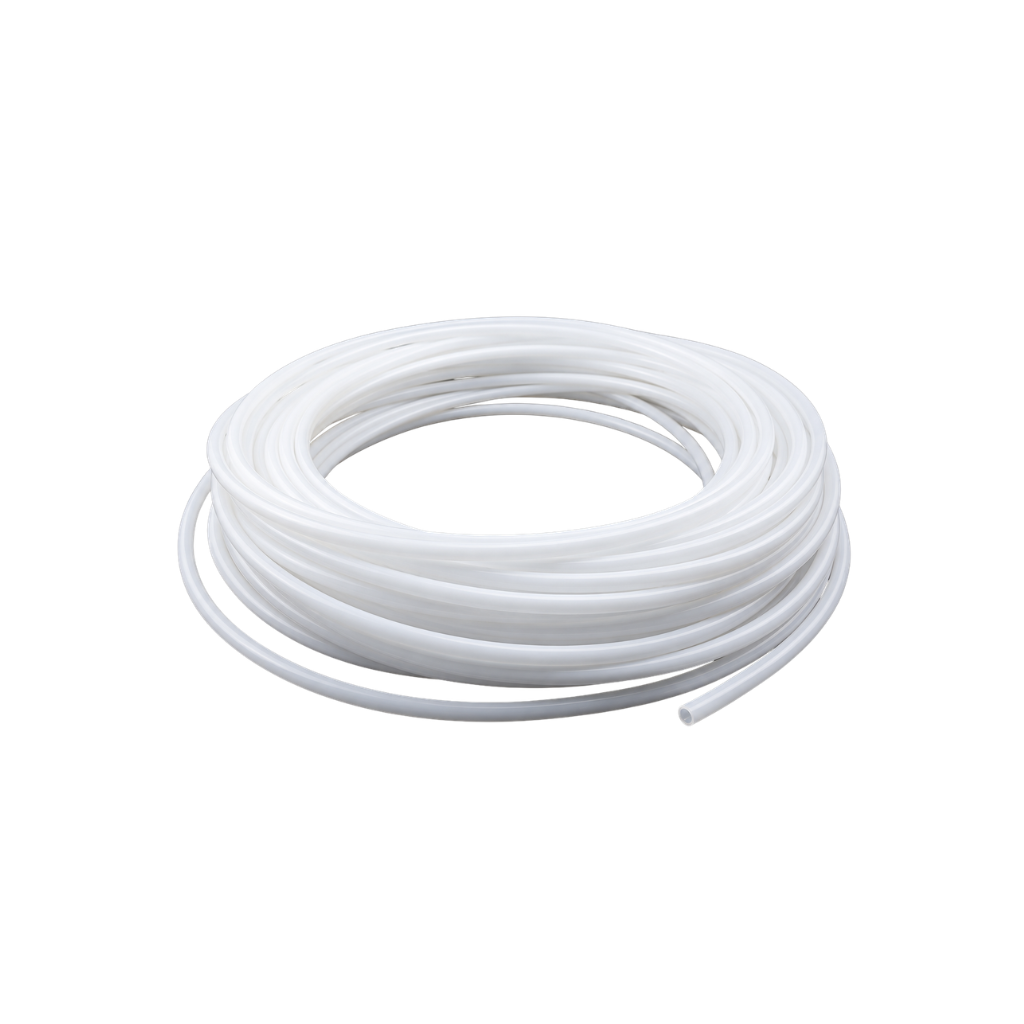

Giới thiệu Ống PTFE thủy lực

Thủy Lực AZ cung cấp các dòng ống mềm, đầu nối và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Ống PTFE thủy lực là loại ống mềm sử dụng PTFE làm lớp dẫn môi chất bên trong, thường kết hợp với lớp gia cường bên ngoài để làm việc trong các hệ thống có áp suất, nhiệt độ và môi chất phù hợp với thiết kế của ống.

Sản phẩm còn được gọi với một số tên như:

• Ống Teflon thủy lực.
• Ống PTFE cao áp.
• Ống PTFE chịu áp.
• PTFE hydraulic hose.
• PTFE braided hose.

Ống PTFE được sử dụng để dẫn dầu thủy lực và nhiều loại môi chất phù hợp trong các hệ thống mà ống cao su thông thường có thể không đáp ứng tốt yêu cầu về nhiệt độ hoặc khả năng tương thích hóa chất.

Tùy từng loại, ống có thể được sử dụng để kết nối giữa:

• Bơm.
• Van thủy lực.
• Manifold.
• Block van.
• Xi lanh.
• Motor thủy lực.
• Thiết bị đo.
• Các thiết bị công nghiệp khác.

Không nên mặc định mọi ống PTFE đều phù hợp với mọi hệ thống thủy lực. Áp suất, nhiệt độ, môi chất và kiểu đầu nối cần được kiểm tra theo đúng model.

Cấu tạo Ống PTFE thủy lực

Ống PTFE thủy lực thường gồm lõi PTFE, lớp gia cường bên ngoài và hệ đầu nối phù hợp.

Lõi PTFE

Lõi PTFE là phần tiếp xúc trực tiếp với dầu hoặc môi chất.

Lớp này có nhiệm vụ:

• Dẫn môi chất.
• Duy trì độ kín.
• Hạn chế thấm.
• Làm việc ở nhiệt độ phù hợp.
• Tương thích với nhiều loại môi chất.

Lõi có thể được chế tạo dạng trơn hoặc dạng gân tùy từng sản phẩm.

Không nên lựa chọn chỉ dựa vào tên vật liệu PTFE vì cấu tạo và thông số của từng dòng ống có thể khác nhau.

Lớp gia cường

Bên ngoài lõi PTFE thường có lớp gia cường để tăng khả năng chịu áp và bảo vệ lõi.

Các dạng thường gặp gồm:

• Lưới inox.
• Lưới thép bện.
• Kết cấu gia cường khác.

Lớp gia cường giúp:

• Hạn chế lõi giãn nở.
• Tăng khả năng chịu áp.
• Bảo vệ lõi PTFE.
• Hạn chế biến dạng.
• Tăng độ bền cơ học.

Áp suất làm việc không nên xác định chỉ bằng số lớp lưới hoặc hình dáng bên ngoài.

Đầu nối

Ống PTFE thủy lực có thể sử dụng nhiều dạng fitting khác nhau.

Các chuẩn kết nối thường gặp gồm:

• BSP.
• NPT.
• JIC.
• ORFS.
• Metric.
• SAE.
• Các dạng kết nối khác.

Fitting phải tương thích với loại ống PTFE đang sử dụng.

Không nên lấy đầu bấm của ống cao su thủy lực thông thường để sử dụng nếu chưa có thông tin xác nhận tương thích.

Bộ phận làm kín

Tùy kiểu kết nối, hệ thống có thể sử dụng:

• O-ring.
• Mặt côn.
• Gioăng.
• Mặt phẳng.
• Mặt kim loại.

Hai đầu ren vặn vừa nhau chưa chắc đã có cùng phương pháp làm kín.

Nguyên lý làm việc của Ống PTFE thủy lực

Ống có nhiệm vụ dẫn dầu hoặc môi chất từ thiết bị này tới thiết bị khác.

Khi bơm đưa dầu vào đường ống, áp suất tác động lên thành lõi PTFE.

Lớp gia cường bên ngoài giúp hạn chế lõi giãn nở và hỗ trợ ống duy trì kết cấu trong phạm vi áp suất thiết kế.

Dầu sau đó được dẫn tới:

• Van.
• Xi lanh.
• Motor.
• Manifold.
• Block điều khiển.
• Các thiết bị khác.

Một cấu hình có thể gặp:

Bơm → Ống PTFE → Van → Ống → Cơ cấu chấp hành.

Khả năng làm việc của bộ ống phụ thuộc vào thành phần có giới hạn thấp nhất, bao gồm ống, fitting, gioăng và thiết bị kết nối.

Thông số kỹ thuật Ống PTFE thủy lực

Thông số	Giá trị tham khảo
Tên sản phẩm	Ống PTFE thủy lực
Tên tiếng Anh	PTFE Hydraulic Hose
Lõi ống	PTFE
Gia cường	Theo từng model
Kiểu lõi	Trơn, gân hoặc theo thiết kế
Kích thước	Theo từng size
Áp suất làm việc	Theo size và model
Nhiệt độ làm việc	Theo từng model
Chiều dài	Theo yêu cầu
Kiểu đầu nối	Theo hệ fitting
Kiểu ren	BSP, NPT, JIC, Metric hoặc loại khác
Môi chất	Theo khả năng tương thích
Ứng dụng	Hệ thống thủy lực, máy công nghiệp

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đúng size, áp suất, nhiệt độ, môi chất và loại đầu nối của từng sản phẩm.

Các loại Ống PTFE thủy lực phổ biến

Ống PTFE lõi trơn

Ống sử dụng lõi PTFE có bề mặt bên trong tương đối trơn.

Loại này phù hợp với nhiều ứng dụng cần:

• Dẫn dầu.
• Dẫn khí phù hợp.
• Dẫn hóa chất.
• Hạn chế cản trở dòng chảy.
• Vệ sinh đường ống thuận tiện.

Khả năng chịu áp và bán kính uốn cần kiểm tra theo từng model.

Ống PTFE lõi gân

Một số dòng sử dụng lõi PTFE dạng gân hoặc convoluted.

Kiểu cấu tạo này có thể giúp ống linh hoạt hơn tại những vị trí cần uốn.

Tuy nhiên so với lõi trơn có thể khác về:

• Lưu lượng.
• Áp suất.
• Kích thước.
• Bán kính uốn.
• Fitting.

Không nên thay thế hai loại chỉ dựa trên cùng đường kính danh nghĩa.

Ống PTFE bọc lưới inox

Đây là cấu hình phổ biến.

Lõi PTFE được bao quanh bằng lớp lưới inox nhằm:

• Tăng khả năng chịu áp.
• Bảo vệ lõi.
• Hạn chế biến dạng.
• Tăng độ bền cơ học.

Loại này được sử dụng trong nhiều hệ thống thủy lực và thiết bị công nghiệp có điều kiện làm việc phù hợp.

Ống PTFE chống tĩnh điện

Một số loại PTFE được thiết kế có khả năng hạn chế tích tụ điện tĩnh.

Ứng dụng này cần xem xét khi môi chất hoặc điều kiện vận hành có yêu cầu đặc biệt.

Không nên mặc định mọi ống PTFE thủy lực đều có tính năng chống tĩnh điện.

Ống PTFE bấm sẵn hai đầu

Ống có thể được gia công thành bộ hoàn chỉnh theo chiều dài yêu cầu.

Hai đầu có thể sử dụng:

• Cùng kiểu ren.
• Khác kiểu ren.
• Đầu thẳng.
• Đầu co.
• Các cấu hình khác.

Việc lựa chọn phụ thuộc vào thiết bị thực tế cần kết nối.

Ưu điểm của Ống PTFE thủy lực

Ống PTFE có một số ưu điểm:

• Lõi PTFE tiếp xúc môi chất.
• Phù hợp với nhiều loại dầu và hóa chất.
• Có khả năng làm việc ở nhiệt độ phù hợp.
• Có thể gia cường để chịu áp.
• Có nhiều size.
• Có nhiều kiểu đầu nối.
• Có thể gia công theo chiều dài.
• Phù hợp nhiều thiết bị công nghiệp.
• Có dạng lõi trơn và lõi gân.
• Có thể sử dụng lưới inox gia cường.
• Có loại chống tĩnh điện.
• Phù hợp một số ứng dụng mà ống cao su thông thường không đáp ứng.

Nhược điểm của Ống PTFE thủy lực

Một số hạn chế cần lưu ý:

• Giá thường cao hơn nhiều loại ống cao su.
• Cần sử dụng fitting phù hợp.
• Gia công đầu nối yêu cầu đúng kỹ thuật.
• Không nên uốn dưới bán kính cho phép.
• Lõi có thể bị hỏng nếu ống bị gập mạnh.
• Áp suất thay đổi theo size.
• Không phải mọi loại đều chống tĩnh điện.
• Không phải loại nào cũng dùng được với mọi hóa chất.
• Khả năng chịu nhiệt phụ thuộc cả fitting và gioăng.
• Không nên lựa chọn chỉ bằng hình thức bên ngoài.

So sánh Ống PTFE thủy lực và Ống cao su thủy lực

Tiêu chí	Ống PTFE thủy lực	Ống cao su thủy lực
Lõi trong	PTFE	Cao su hoặc vật liệu tương ứng
Gia cường	Lưới bện hoặc theo model	Thép bện, thép xoắn
Nhiệt độ	Theo thiết kế PTFE	Theo từng dòng cao su
Hóa chất	Phù hợp nhiều môi chất	Phụ thuộc vật liệu cao su
Độ linh hoạt	Theo cấu tạo	Thường tốt
Fitting	Loại tương thích PTFE	Theo hệ ống cao su
Ứng dụng	Điều kiện môi chất đặc thù	Thủy lực thông dụng

Không thể kết luận ống PTFE tốt hơn ống cao su trong mọi trường hợp.

Đối với hệ thống chỉ sử dụng dầu thủy lực thông thường ở điều kiện phù hợp, ống cao su có thể kinh tế và dễ bố trí hơn.

Ống PTFE phù hợp khi hệ thống thực sự có yêu cầu về môi chất, nhiệt độ hoặc cấu tạo mà PTFE đáp ứng tốt hơn.

So sánh Ống PTFE thủy lực và Ống PTFE chịu nhiệt

Tiêu chí	Ống PTFE thủy lực	Ống PTFE chịu nhiệt
Điểm nhấn	Ứng dụng trong hệ thủy lực	Nhiệt độ làm việc
Lõi	PTFE	PTFE
Gia cường	Theo model	Theo model
Áp suất	Thông số quan trọng	Vẫn cần kiểm tra
Nhiệt độ	Theo từng model	Được ưu tiên khi lựa chọn
Ứng dụng	Dầu và hệ thống thủy lực	Môi chất nhiệt độ cao

Hai tên gọi có thể cùng áp dụng cho một sản phẩm nếu ống vừa đáp ứng yêu cầu thủy lực vừa làm việc được ở nhiệt độ cần thiết.

Do đó nên dựa vào thông số kỹ thuật thay vì chỉ dựa vào tên gọi.

So sánh Ống PTFE thủy lực và Ống PTFE chịu áp

Ống PTFE chịu áp là khái niệm nhấn mạnh khả năng làm việc dưới áp suất.

Ống PTFE thủy lực nhấn mạnh mục đích sử dụng trong hệ thống thủy lực.

Một sản phẩm có thể thuộc cả hai nhóm nếu:

• Lõi phù hợp dầu thủy lực.
• Có lớp gia cường thích hợp.
• Áp suất đáp ứng hệ thống.
• Fitting phù hợp.
• Nhiệt độ nằm trong giới hạn.

Vì vậy cần kiểm tra đúng model trước khi lựa chọn.

Ứng dụng của Ống PTFE thủy lực

Ống có thể được sử dụng trong:

• Bộ nguồn thủy lực.
• Manifold.
• Block van.
• Máy công nghiệp.
• Máy CNC.
• Máy công cụ.
• Máy đóng gói.
• Thiết bị sản xuất.
• Hệ thống dẫn dầu.
• Thiết bị đo.
• Hệ thống hóa chất phù hợp.
• Thiết bị công nghệ.
• Dây chuyền tự động hóa.
• Các hệ thống có yêu cầu nhiệt độ hoặc môi chất đặc biệt.

Không nên mặc định mọi vị trí trong hệ thống thủy lực đều cần sử dụng PTFE.

Lựa chọn cần dựa trên điều kiện thực tế của từng đường dầu.

Khả năng chịu áp của Ống PTFE thủy lực

Áp suất làm việc phụ thuộc vào:

• Size.
• Độ dày lõi.
• Kết cấu gia cường.
• Vật liệu lưới.
• Loại fitting.
• Nhiệt độ.
• Nhà sản xuất.

Không nên sử dụng một mức bar chung cho toàn bộ sản phẩm PTFE.

Cần phân biệt:

• Áp suất làm việc.
• Áp suất thử.
• Áp suất phá hủy.

Áp suất phá hủy không phải giá trị được phép vận hành liên tục.

Khả năng chịu nhiệt

PTFE phù hợp với nhiều ứng dụng có nhiệt độ khác với ống cao su thông thường.

Tuy nhiên nhiệt độ làm việc của bộ ống hoàn chỉnh còn phụ thuộc vào:

• Lõi PTFE.
• Gia cường.
• Fitting.
• Gioăng.
• Áp suất.
• Môi chất.

Khi nhiệt độ tăng, khả năng chịu áp của một số loại ống có thể giảm.

Cần kiểm tra bảng thông số của đúng model.

Cách chọn size Ống PTFE thủy lực

Size ống phải phù hợp với lưu lượng của hệ thống.

Ống quá nhỏ có thể gây:

• Tốc độ dầu cao.
• Tăng tổn thất áp suất.
• Tăng nhiệt.
• Giảm hiệu suất.

Ống quá lớn có thể:

• Tăng chi phí.
• Chiếm không gian.
• Tăng kích thước fitting.
• Khó bố trí.

Không nên xác định size chỉ bằng đường kính ngoài.

Đầu nối cho Ống PTFE thủy lực

Ống cần sử dụng fitting phù hợp với cấu tạo PTFE.

Các kiểu thường gặp gồm:

• BSP.
• NPT.
• JIC.
• ORFS.
• Metric.
• SAE.
• Đầu thẳng.
• Đầu co.

Khi lựa chọn cần kiểm tra:

• Size ống.
• Loại fitting.
• Kiểu ren.
• Kiểu làm kín.
• Áp suất.
• Nhiệt độ.
• Môi chất.

Không nên sử dụng đầu bấm không rõ khả năng tương thích với ống PTFE.

Lưu ý khi gia công đầu ống

Khi gia công cần:

• Cắt ống đúng kỹ thuật.
• Không làm dập lõi PTFE.
• Xử lý lớp lưới đúng cách.
• Sử dụng đúng fitting.
• Đưa fitting đủ chiều sâu.
• Bấm hoặc siết đúng thông số.
• Không làm hỏng lõi.
• Làm sạch bên trong.
• Kiểm tra sau gia công.
• Thử kín khi cần.

Không nên áp dụng thông số bấm của ống cao su cho ống PTFE.

Lưu ý khi lắp đặt Ống PTFE thủy lực

Trong quá trình lắp cần:

• Không xoắn ống.
• Không gập ống.
• Không kéo căng.
• Không uốn dưới bán kính cho phép.
• Tránh cạnh sắc.
• Tránh ma sát liên tục.
• Chừa chiều dài cho chuyển động.
• Bố trí fitting đúng hướng.
• Kiểm tra nhiệt độ môi trường.
• Kiểm tra rò rỉ sau khi chạy thử.

Không nên tạo điểm gập ngay sát fitting vì vị trí này dễ chịu ứng suất khi ống chuyển động.

Khi nào cần thay Ống PTFE thủy lực?

Nên kiểm tra hoặc thay ống khi xuất hiện:

• Rò dầu.
• Lớp lưới bị hư.
• Lưới bị đứt.
• Ống bị gập cố định.
• Lõi PTFE bị hỏng.
• Fitting bị lỏng.
• Rò tại đầu nối.
• Ống bị dập.
• Biến dạng bất thường.
• Có dấu hiệu quá nhiệt.
• Mài mòn nghiêm trọng.

Không nên tiếp tục sử dụng bộ ống áp lực đã có dấu hiệu hư hỏng mà chưa xác định nguyên nhân.

Lưu ý khi lựa chọn Ống PTFE thủy lực

Trước khi lựa chọn cần xác định:

• Size.
• Môi chất.
• Áp suất làm việc.
• Áp suất tối đa.
• Nhiệt độ.
• Lưu lượng.
• Kiểu gia cường.
• Bán kính uốn.
• Chiều dài.
• Fitting.
• Kiểu ren.
• Vật liệu đầu nối.
• Yêu cầu chống tĩnh điện nếu có.
• Môi trường làm việc.

Không nên chọn chỉ vì sản phẩm có lõi PTFE.

Hai loại có hình thức gần giống nhau vẫn có thể khác đáng kể về áp suất, nhiệt độ và cấu tạo.

Tư vấn lựa chọn Ống PTFE thủy lực

Khi thay Ống PTFE thủy lực, nên cung cấp:

• Hình ảnh bộ ống cũ.
• Ký hiệu trên ống nếu có.
• Size.
• Chiều dài.
• Hình ảnh hai đầu fitting.
• Kiểu ren.
• Môi chất.
• Áp suất làm việc.
• Nhiệt độ làm việc.
• Loại máy hoặc hệ thống.
• Số lượng cần sử dụng.

Nếu sử dụng với hóa chất hoặc môi chất đặc biệt, cần cung cấp chính xác tên môi chất và điều kiện vận hành để kiểm tra khả năng tương thích.

Chỉ biết đường kính hoặc vật liệu PTFE thường chưa đủ để lựa chọn chính xác sản phẩm thay thế.

Tham khảo thêm các sản phẩm tại danh mục Ống mềm thủy lực.

Câu hỏi thường gặp
