Giới thiệu Ống PTFE bọc lưới inox

Thủy Lực AZ cung cấp các dòng ống mềm, đầu nối và phụ kiện sử dụng trong hệ thống thủy lực và công nghiệp.

Ống PTFE bọc lưới inox là loại ống mềm có lớp lõi bên trong bằng PTFE và lớp lưới thép không gỉ bện bên ngoài. Cấu tạo này kết hợp khả năng tương thích với nhiều loại môi chất của PTFE với lớp gia cường kim loại giúp ống duy trì kết cấu khi làm việc dưới áp suất.

Sản phẩm còn được gọi với một số tên như:

• Ống Teflon bọc lưới inox.
• Ống PTFE lưới inox.
• Ống PTFE bện inox.
• Ống Teflon cao áp.
• PTFE braided hose.
• Stainless steel braided PTFE hose.

Ống PTFE bọc lưới inox được sử dụng trong nhiều hệ thống cần dẫn dầu, hóa chất hoặc môi chất có nhiệt độ làm việc nằm trong phạm vi cho phép của từng loại ống.

So với nhiều loại ống cao su thông thường, lõi PTFE có đặc tính khác về khả năng tương thích hóa chất và nhiệt độ. Tuy nhiên việc lựa chọn vẫn phải dựa trên đúng môi chất, áp suất, nhiệt độ và thông số của nhà sản xuất.

Cấu tạo Ống PTFE bọc lưới inox

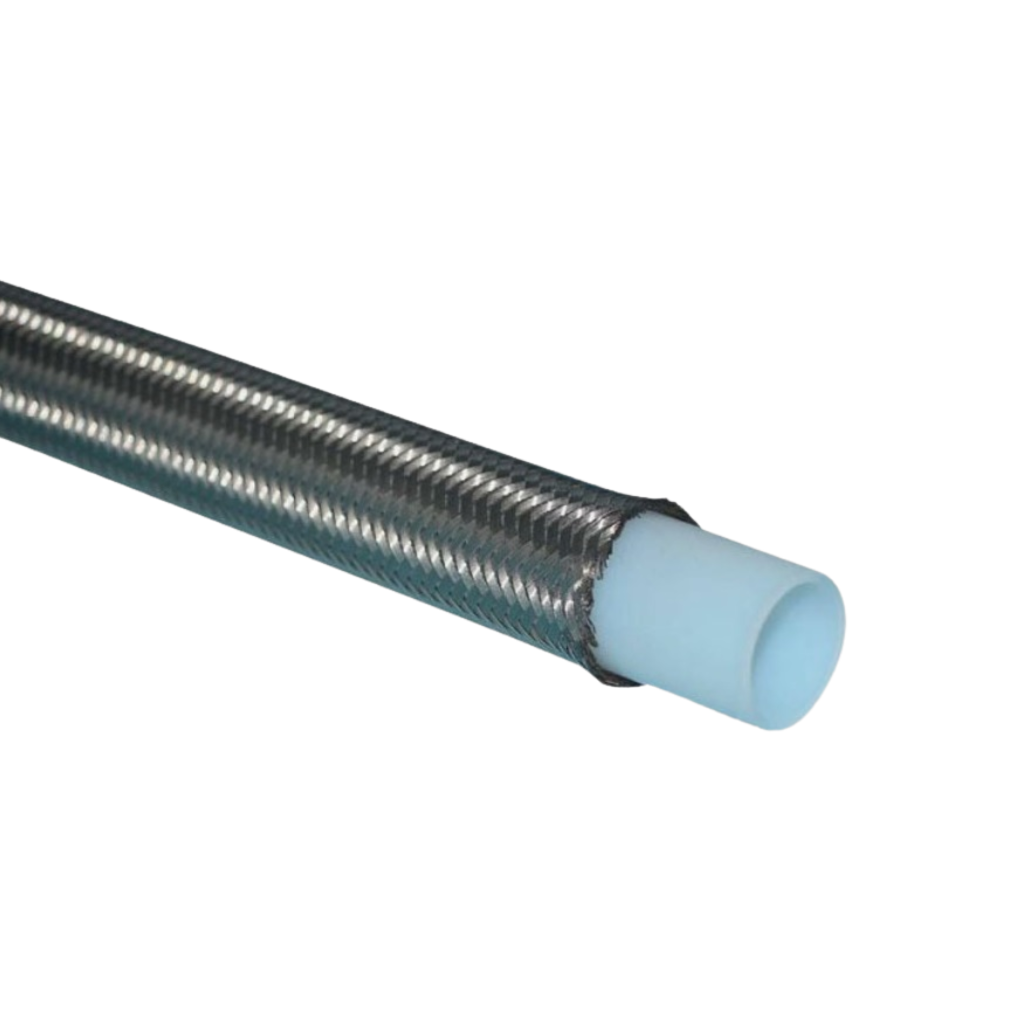

Ống thường gồm hai thành phần chính là lõi PTFE và lớp lưới inox gia cường. Bộ ống hoàn chỉnh có thêm đầu nối được bấm hoặc lắp theo hệ fitting tương thích.

Lõi ống PTFE

PTFE là vật liệu nằm phía trong và tiếp xúc trực tiếp với môi chất.

Lớp lõi có nhiệm vụ:

• Dẫn môi chất.
• Tạo bề mặt tiếp xúc bên trong.
• Hạn chế môi chất tiếp xúc với lớp lưới kim loại.
• Làm việc với nhiều loại dầu và hóa chất phù hợp.
• Chịu nhiệt trong phạm vi thiết kế của sản phẩm.

Khả năng tương thích với môi chất cần được kiểm tra cụ thể.

Không nên mặc định PTFE phù hợp với mọi loại hóa chất hoặc mọi điều kiện nhiệt độ chỉ dựa vào tên vật liệu.

Lớp lưới inox

Bên ngoài lõi PTFE được bện một hoặc nhiều lớp lưới inox tùy thiết kế.

Lớp lưới có tác dụng:

• Gia cường cho lõi PTFE.
• Hạn chế ống giãn nở.
• Tăng khả năng chịu áp.
• Bảo vệ lõi bên trong.
• Tăng độ bền cơ học của bộ ống.

Loại inox, mật độ bện và kết cấu lưới phụ thuộc vào từng model và nhà sản xuất.

Không nên mặc định toàn bộ ống PTFE trên thị trường đều sử dụng cùng một mác inox.

Đầu nối

Ống PTFE bọc lưới inox có thể được lắp với nhiều loại đầu nối khác nhau tùy hệ thống.

Các chuẩn kết nối có thể gặp gồm:

• BSP.
• NPT.
• JIC.
• ORFS.
• Metric.
• SAE.
• Mặt bích.
• Các kiểu đầu khác.

Đầu nối phải tương thích với chính loại ống PTFE đang sử dụng.

Không nên lấy fitting dành cho ống cao su thủy lực thông thường để lắp cho ống PTFE nếu nhà sản xuất không xác nhận tương thích.

Bộ phận làm kín

Tùy kiểu đầu nối, phương pháp làm kín có thể sử dụng:

• Mặt côn.
• O-ring.
• Gioăng.
• Mặt phẳng.
• Kết cấu làm kín riêng của fitting.

Ren vặn vừa chưa đủ để kết luận hai đầu nối tương thích. Cần kiểm tra cả tiêu chuẩn ren và kiểu làm kín.

Nguyên lý làm việc của Ống PTFE bọc lưới inox

Môi chất được dẫn qua lõi PTFE bên trong.

Khi áp suất tăng, áp lực của môi chất tác động lên thành lõi và tạo xu hướng làm ống giãn ra.

Lớp lưới inox bên ngoài giúp gia cường, hạn chế biến dạng và hỗ trợ lõi PTFE duy trì kết cấu trong phạm vi áp suất thiết kế.

Môi chất sau đó được truyền tới:

• Van.
• Xi lanh.
• Bơm.
• Thiết bị đo.
• Thiết bị công nghệ.
• Các bộ phận khác trong hệ thống.

Khả năng làm việc thực tế của cả bộ ống phụ thuộc vào thành phần có giới hạn thấp nhất, bao gồm ống, fitting, phương pháp lắp đầu và thiết bị kết nối.

Thông số kỹ thuật Ống PTFE bọc lưới inox

Thông số	Giá trị tham khảo
Tên sản phẩm	Ống PTFE bọc lưới inox
Tên tiếng Anh	Stainless Steel Braided PTFE Hose
Lõi ống	PTFE
Gia cường	Lưới inox bện
Kích thước	Theo từng size
Áp suất làm việc	Theo size và model
Nhiệt độ làm việc	Theo từng dòng ống
Kiểu lõi	Trơn hoặc dạng khác theo model
Đầu nối	Theo hệ fitting
Kiểu ren	BSP, NPT, JIC, Metric hoặc loại khác
Môi chất	Theo khả năng tương thích
Chiều dài	Theo yêu cầu
Ứng dụng	Dầu, hóa chất, thiết bị công nghiệp

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra catalog của đúng loại ống, đặc biệt là áp suất, nhiệt độ, bán kính uốn và khả năng tương thích với môi chất.

Các loại Ống PTFE bọc lưới inox phổ biến

Ống PTFE lõi trơn bọc lưới inox

Loại này có bề mặt bên trong tương đối trơn.

Ưu điểm thường thấy gồm:

• Dòng chảy ít bị cản bởi hình dạng lõi.
• Dễ vệ sinh hơn trong một số ứng dụng.
• Kết cấu tương đối gọn.
• Phù hợp nhiều hệ thống dẫn chất lỏng.

Khả năng uốn và bán kính uốn phải kiểm tra theo từng model.

Ống PTFE dạng gân bọc lưới inox

Một số loại PTFE sử dụng kết cấu lõi dạng gân hoặc convoluted.

Thiết kế này thường được lựa chọn khi cần khả năng uốn phù hợp với bố trí đường ống cụ thể.

So với lõi trơn, đặc tính dòng chảy, kích thước và bán kính uốn có thể khác.

Không nên thay hai loại cho nhau nếu chưa kiểm tra yêu cầu của hệ thống.

Ống PTFE chống tĩnh điện

Một số ứng dụng cần sử dụng PTFE có đặc tính dẫn điện hoặc chống tích tụ tĩnh điện.

Loại này khác với PTFE tiêu chuẩn.

Việc có cần ống chống tĩnh điện hay không phụ thuộc vào:

• Môi chất.
• Tốc độ dòng.
• Điều kiện vận hành.
• Yêu cầu an toàn.
• Thiết kế của hệ thống.

Không nên mặc định mọi ống PTFE bọc lưới inox đều là loại chống tĩnh điện.

Ống PTFE bấm sẵn hai đầu

Ống có thể được gia công thành bộ hoàn chỉnh với hai fitting.

Hai đầu có thể:

• Cùng kiểu ren.
• Khác kiểu ren.
• Một đầu thẳng, một đầu co.
• Sử dụng các chuẩn kết nối khác nhau.

Việc lựa chọn cần dựa vào hai thiết bị thực tế cần kết nối.

Ống PTFE theo chiều dài yêu cầu

Ống có thể được gia công theo chiều dài phù hợp với vị trí lắp.

Khi xác định chiều dài cần tính tới:

• Khoảng cách hai đầu.
• Hướng uốn.
• Bán kính uốn.
• Chuyển động của thiết bị.
• Vị trí fitting.
• Không gian lắp đặt.

Không nên làm bộ ống quá ngắn khiến đầu nối phải chịu lực kéo.

Ưu điểm của Ống PTFE bọc lưới inox

Ống PTFE bọc lưới inox có nhiều ưu điểm:

• Lõi PTFE tiếp xúc môi chất.
• Gia cường bằng lưới inox.
• Phù hợp với nhiều loại môi chất.
• Có khả năng làm việc ở nhiệt độ phù hợp với PTFE và cấu tạo ống.
• Kích thước tương đối gọn.
• Có nhiều size.
• Có thể gia công theo chiều dài.
• Có nhiều lựa chọn đầu nối.
• Phù hợp nhiều thiết bị công nghiệp.
• Lớp lưới inox giúp bảo vệ lõi.
• Có thể sử dụng trong các hệ thống yêu cầu khác với ống cao su thông thường.
• Có nhiều cấu hình sản phẩm.

Nhược điểm của Ống PTFE bọc lưới inox

Một số hạn chế cần lưu ý:

• Giá thường cao hơn nhiều loại ống cao su thông dụng.
• Cần đúng loại fitting.
• Quy trình lắp đầu phải phù hợp với ống PTFE.
• Không nên uốn dưới bán kính cho phép.
• Lõi PTFE có thể bị ảnh hưởng nếu ống bị gập mạnh.
• Lưới inox có thể bị hư hỏng khi cọ xát liên tục.
• Áp suất làm việc thay đổi theo size.
• Không phải mọi loại đều chống tĩnh điện.
• Không phải mọi loại đều phù hợp thực phẩm.
• Không phải mọi loại đều phù hợp mọi hóa chất.
• Cần kiểm tra nhiệt độ đồng thời của cả ống và fitting.

So sánh Ống PTFE bọc lưới inox và Ống cao su thủy lực

Tiêu chí	Ống PTFE bọc lưới inox	Ống cao su thủy lực
Lõi trong	PTFE	Cao su hoặc vật liệu tương ứng
Gia cường	Lưới inox	Thép bện, thép xoắn hoặc sợi
Khả năng hóa chất	Tốt với nhiều môi chất phù hợp	Phụ thuộc loại cao su
Nhiệt độ	Phù hợp nhiều ứng dụng nhiệt cao hơn	Theo từng dòng cao su
Độ linh hoạt	Theo kết cấu PTFE	Thường linh hoạt tốt
Fitting	Cần loại tương thích PTFE	Theo hệ ống thủy lực
Ứng dụng	Dầu, hóa chất, môi chất đặc thù	Hệ thống thủy lực phổ biến

Không thể kết luận ống PTFE tốt hơn ống cao su trong mọi ứng dụng.

Nếu hệ thống chỉ dẫn dầu thủy lực thông thường với điều kiện nhiệt độ và hóa chất bình thường, ống cao su phù hợp có thể kinh tế và dễ bố trí hơn.

Ống PTFE nên được lựa chọn khi đặc tính môi chất, nhiệt độ hoặc yêu cầu của hệ thống thực sự phù hợp với loại ống này.

So sánh Ống PTFE và Ống inox mềm

Tiêu chí	Ống PTFE bọc lưới inox	Ống inox mềm
Phần dẫn môi chất	PTFE	Inox
Lớp ngoài	Lưới inox	Có thể có lưới inox
Độ linh hoạt	Theo kết cấu PTFE	Theo kiểu ống kim loại
Khối lượng	Thường nhẹ hơn	Thường nặng hơn
Hóa chất	Theo khả năng PTFE	Theo vật liệu inox
Nhiệt độ	Theo loại PTFE và fitting	Theo thiết kế ống inox
Ứng dụng	Dầu, hóa chất, công nghiệp	Hơi, chất lỏng, công nghiệp

Hai loại có cấu tạo hoàn toàn khác nhau dù bên ngoài đều có thể nhìn thấy lớp lưới inox.

Không nên gọi Ống PTFE bọc lưới inox là ống inox vì phần trực tiếp dẫn môi chất là lõi PTFE.

Ứng dụng của Ống PTFE bọc lưới inox

Ống được sử dụng trong nhiều hệ thống như:

• Hệ thống thủy lực phù hợp.
• Máy công nghiệp.
• Thiết bị hóa chất.
• Thiết bị sản xuất.
• Máy đóng gói.
• Máy gia công.
• Hệ thống dẫn dầu.
• Hệ thống dẫn khí phù hợp.
• Thiết bị phòng thí nghiệm.
• Dây chuyền sản xuất.
• Hệ thống đo lường.
• Các thiết bị có yêu cầu nhiệt độ cao hơn ống thông thường.

Ứng dụng thực tế phải căn cứ vào khả năng tương thích của lõi PTFE, fitting và áp suất của đúng sản phẩm.

Không nên quảng cáo chung rằng ống có thể dùng cho mọi loại dầu, khí hoặc hóa chất.

Khả năng chịu nhiệt của Ống PTFE bọc lưới inox

PTFE được biết đến là vật liệu có phạm vi nhiệt độ sử dụng rộng trong nhiều ứng dụng công nghiệp.

Tuy nhiên nhiệt độ làm việc cho phép của một bộ ống hoàn chỉnh không chỉ phụ thuộc vào PTFE.

Cần kiểm tra đồng thời:

• Lõi PTFE.
• Lưới gia cường.
• Fitting.
• Gioăng.
• Phương pháp lắp đầu.
• Áp suất làm việc.
• Môi chất.

Khi nhiệt độ tăng, khả năng chịu áp của một số loại ống có thể cần giảm theo hướng dẫn của nhà sản xuất.

Vì vậy không nên lấy nhiệt độ tối đa của vật liệu PTFE làm nhiệt độ làm việc mặc định của cả bộ ống.

Khả năng chịu hóa chất

Một trong những lý do PTFE được sử dụng là khả năng tương thích với nhiều loại hóa chất.

Tuy nhiên trước khi sử dụng vẫn cần xác định:

• Tên môi chất.
• Nồng độ.
• Nhiệt độ.
• Áp suất.
• Trạng thái của môi chất.
• Vật liệu fitting.
• Vật liệu gioăng.

Trong một bộ ống, PTFE có thể phù hợp với môi chất nhưng fitting hoặc gioăng lại không phù hợp.

Do đó cần đánh giá cả cụm chứ không chỉ riêng lõi ống.

Cách chọn size Ống PTFE bọc lưới inox

Size ống cần phù hợp với lưu lượng và tốc độ dòng của hệ thống.

Ống quá nhỏ có thể gây:

• Tăng tốc độ dòng.
• Tăng tổn thất áp suất.
• Giảm lưu lượng thực tế.
• Tăng nhiệt.
• Ảnh hưởng hiệu suất hệ thống.

Ống quá lớn có thể:

• Tăng chi phí.
• Chiếm không gian.
• Tăng kích thước fitting.
• Khó bố trí.

Khi thay bộ ống cũ nên xác định size từ mã sản phẩm hoặc kích thước được nhà sản xuất công bố.

Không nên chỉ đo đường kính ngoài của lớp lưới inox.

Cách chọn áp suất làm việc

Áp suất làm việc của ống PTFE thay đổi theo size và cấu tạo.

Trước khi lựa chọn cần xác định:

• Áp suất vận hành.
• Áp suất lớn nhất.
• Xung áp.
• Nhiệt độ.
• Size ống.
• Áp suất định mức của sản phẩm.

Không nên lấy áp suất phá hủy làm áp suất vận hành.

Ngoài ra cần kiểm tra giới hạn áp suất của fitting vì bộ ống chỉ an toàn trong phạm vi của thành phần có giới hạn thấp nhất.

Đầu nối cho Ống PTFE bọc lưới inox

Ống cần sử dụng hệ fitting phù hợp với cấu tạo PTFE.

Các dạng đầu kết nối có thể gồm:

• Ren BSP.
• Ren NPT.
• JIC.
• ORFS.
• Metric.
• SAE.
• Đầu thẳng.
• Đầu co.
• Các cấu hình khác.

Việc lựa chọn cần kiểm tra:

• Size ống.
• Kiểu fitting.
• Vật liệu.
• Chuẩn ren.
• Phương pháp làm kín.
• Áp suất.
• Nhiệt độ.
• Môi chất.

Không nên sử dụng đầu bấm của ống thủy lực cao su thông thường nếu chưa được xác nhận tương thích với ống PTFE.

Lưu ý khi gia công và lắp đầu

Quá trình làm bộ ống ảnh hưởng trực tiếp tới độ kín.

Cần chú ý:

• Cắt ống đúng kỹ thuật.
• Không làm dập lõi PTFE.
• Giữ phần lưới inox gọn.
• Sử dụng fitting đúng loại.
• Lắp đủ chiều sâu.
• Bấm hoặc siết theo thiết kế fitting.
• Không làm hỏng lõi trong.
• Kiểm tra kích thước sau gia công.
• Làm sạch bên trong trước khi sử dụng.
• Kiểm tra độ kín.

Lưới inox sau khi cắt có thể có các sợi thép sắc, vì vậy cần thao tác bằng dụng cụ và bảo hộ phù hợp.

Lưu ý khi lắp đặt Ống PTFE bọc lưới inox

Trong quá trình lắp cần:

• Không xoắn ống.
• Không gập ống.
• Không uốn quá bán kính cho phép.
• Không kéo căng.
• Tránh cạnh sắc.
• Tránh ma sát liên tục.
• Chừa chiều dài cho chuyển động.
• Bố trí fitting đúng hướng.
• Kiểm tra đầu nối.
• Kiểm tra rò rỉ sau khi chạy thử.

Đặc biệt không nên tạo một điểm gập ngay sát fitting.

Nếu đường ống cần đổi hướng gấp, nên xem xét cách bố trí hoặc loại đầu nối phù hợp.

Khi nào cần thay Ống PTFE bọc lưới inox?

Cần kiểm tra hoặc thay ống khi xuất hiện:

• Rò môi chất.
• Lưới inox bị đứt.
• Lưới bị biến dạng mạnh.
• Ống bị gập cố định.
• Lõi PTFE bị hư.
• Fitting bị lỏng.
• Rò tại đầu nối.
• Ống bị dập.
• Bề mặt bị mài mòn nghiêm trọng.
• Có dấu hiệu quá nhiệt.
• Biến dạng bất thường.

Không nên tiếp tục sử dụng một bộ ống áp lực đã có dấu hiệu hư hỏng mà chưa đánh giá nguyên nhân.

Lưu ý khi lựa chọn Ống PTFE bọc lưới inox

Trước khi lựa chọn cần xác định:

• Size ống.
• Môi chất.
• Nồng độ nếu là hóa chất.
• Áp suất làm việc.
• Áp suất tối đa.
• Nhiệt độ.
• Lưu lượng.
• Bán kính uốn.
• Chiều dài.
• Loại fitting.
• Kiểu ren.
• Vật liệu đầu nối.
• Yêu cầu chống tĩnh điện nếu có.
• Môi trường sử dụng.

Không nên lựa chọn chỉ dựa vào việc sản phẩm có lõi PTFE và lưới inox.

Hai loại có hình thức gần giống nhau vẫn có thể khác về áp suất, nhiệt độ, cấu tạo lõi và khả năng tương thích môi chất.

Tư vấn lựa chọn Ống PTFE bọc lưới inox

Khi thay Ống PTFE bọc lưới inox, nên cung cấp:

• Hình ảnh bộ ống cũ.
• Ký hiệu trên thân nếu có.
• Size.
• Chiều dài.
• Hình ảnh hai đầu nối.
• Kiểu ren.
• Môi chất sử dụng.
• Áp suất làm việc.
• Nhiệt độ làm việc.
• Loại máy hoặc hệ thống.
• Số lượng cần sử dụng.

Đối với hóa chất hoặc môi chất đặc biệt, cần cung cấp chính xác tên môi chất và điều kiện vận hành để kiểm tra khả năng tương thích trước khi lựa chọn.

Chỉ biết đường kính ống hoặc hình dạng lưới inox thường chưa đủ để xác định đúng sản phẩm thay thế.

Tham khảo thêm các sản phẩm tại danh mục Ống mềm thủy lực.

Câu hỏi thường gặp
