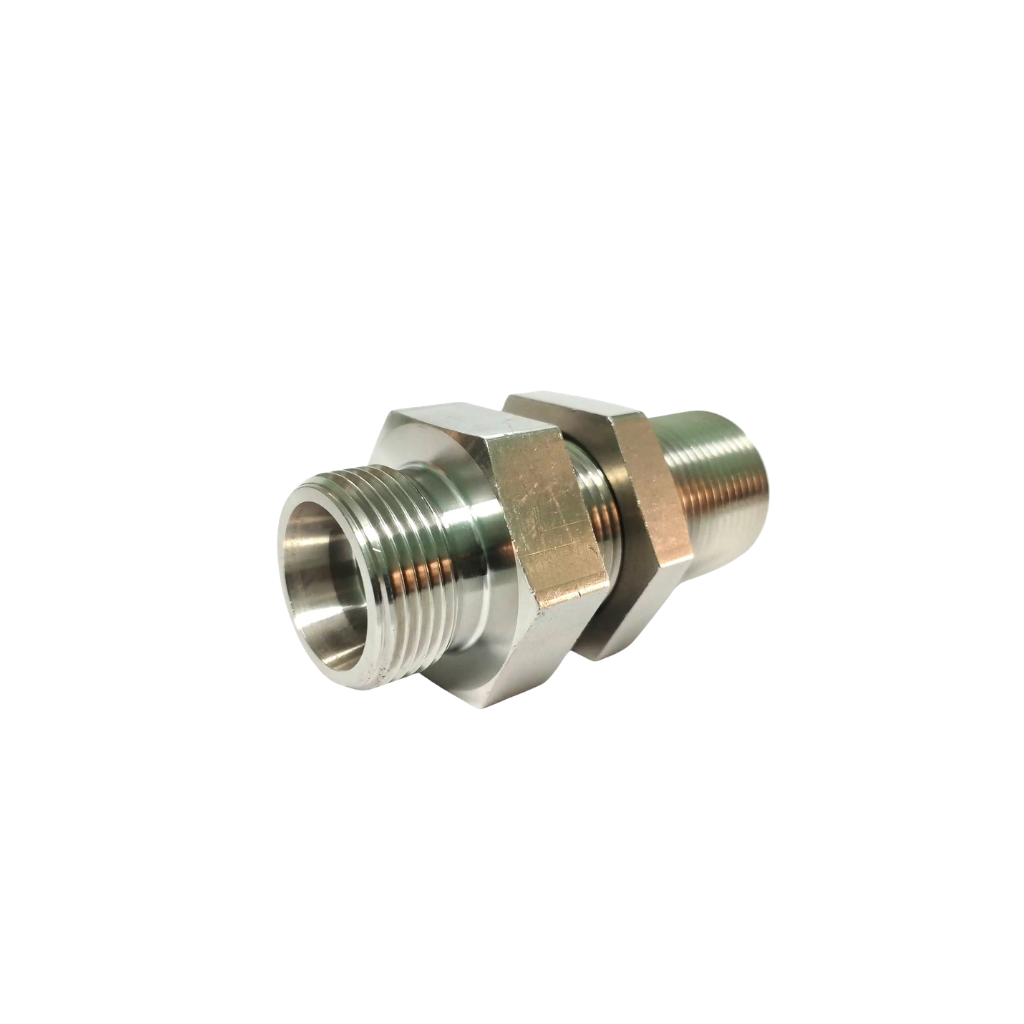

Giới thiệu Đầu nối xuyên vách DIN 2353

Thủy Lực AZ cung cấp các dòng đầu nối ống cứng, fitting DIN 2353, đai ốc, vòng cắt và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu nối xuyên vách DIN 2353 là loại fitting dùng để kết nối hai đoạn tube nằm ở hai phía của tấm thép, thành tủ, khung máy hoặc vách ngăn. Thân đầu nối đi xuyên qua lỗ trên vách và được cố định chắc bằng đai ốc khóa, giúp tạo một điểm kết nối ổn định cho hệ thống ống cứng.

Sản phẩm còn được gọi với một số tên như:

• Đầu nối xuyên vách thủy lực.
• Đầu xuyên vách ống cứng.
• Đầu nối xuyên vách hạt bắp.
• Bulkhead fitting.
• Bulkhead union.
• DIN 2353 bulkhead fitting.
• 24° cone bulkhead fitting.

Hai phía của fitting thường sử dụng hệ kết nối côn 24°, đai ốc và vòng cắt tương thích với tube.

Đầu nối xuyên vách đặc biệt phù hợp khi cần đưa đường dầu:

• Từ ngoài vào trong tủ máy.
• Qua một tấm thép.
• Qua khung máy.
• Qua vách ngăn.
• Giữa hai khoang thiết bị.

Thay vì để tube xuyên trực tiếp qua lỗ và chịu rung hoặc cọ xát với mép vách, fitting tạo một điểm neo cố định và hai vị trí kết nối riêng biệt.

DIN 2353 là gì?

DIN 2353 là hệ đầu nối tube sử dụng cấu hình côn 24° và thường kết hợp với:

• Đai ốc.
• Vòng cắt.
• Tube cứng.
• Thân fitting tương thích.

Khi đai ốc được siết đúng, vòng cắt tác động lên bề mặt ngoài của tube, giúp giữ ống chắc với fitting.

Trong thực tế có thể gặp nhiều series và cấu hình khác nhau.

Khi thay thế cần xác định:

• Đường kính ngoài tube.
• Series fitting.
• Ren.
• Đai ốc.
• Vòng cắt.
• Vật liệu.

Không nên lựa chọn chỉ bằng tên DIN 2353.

Cấu tạo Đầu nối xuyên vách DIN 2353

Một bộ đầu nối thường gồm:

Tube → Đai ốc → Vòng cắt → Thân xuyên vách → Vòng cắt → Đai ốc → Tube.

Ngoài ra thân fitting còn có đai ốc khóa dùng để cố định sản phẩm trên tấm vách.

Thân xuyên vách

Thân là bộ phận chính chạy xuyên qua tấm lắp.

Phần giữa thân thường có đoạn ren để:

• Đưa qua lỗ vách.
• Lắp đai ốc khóa.
• Cố định fitting.
• Hạn chế fitting xoay hoặc dịch chuyển.

Hai đầu thân được thiết kế để kết nối tube.

Vật liệu thường gặp gồm:

• Thép.
• Inox.
• Vật liệu khác theo model.

Đai ốc khóa vách

Đai ốc khóa có nhiệm vụ giữ thân fitting cố định với tấm lắp.

Khi được lắp đúng, fitting không bị:

• Dịch chuyển theo tube.
• Xoay tự do.
• Rung tại lỗ xuyên.
• Cọ trực tiếp tube vào mép tấm.

Đây là điểm khác biệt quan trọng giữa đầu xuyên vách và đầu nối thẳng thông thường.

Đai ốc tube

Đai ốc ở hai đầu tạo lực ép lên vòng cắt.

Đai ốc cần đúng:

• Size tube.
• Series.
• Ren.
• Thân fitting.

Không nên sử dụng đai ốc khác series chỉ vì phần ren nhìn tương tự.

Vòng cắt

Vòng cắt còn thường được gọi là hạt bắp.

Khi được siết theo đúng quy trình:

• Vòng dịch chuyển trên bề mặt côn.
• Bám vào thành ngoài tube.
• Tạo lực giữ dọc trục.
• Hạn chế tube bị tuột.
• Hỗ trợ hình thành mối nối kín.

Không nên trộn vòng cắt của các hệ khác nhau khi chưa xác nhận tương thích.

Nguyên lý hoạt động của Đầu nối xuyên vách DIN 2353

Sản phẩm không có cơ cấu điều khiển dầu.

Dầu đi thẳng từ tube ở một phía của vách sang tube ở phía còn lại.

Cấu hình:

Tube → Fitting xuyên vách → Tube.

Thân fitting đồng thời được cố định vào tấm máy.

Nhờ đó fitting thực hiện hai chức năng:

• Kết nối đường dầu.
• Cố định vị trí đường ống tại vách.

Đầu nối không có chức năng:

• Giảm áp.
• Điều chỉnh lưu lượng.
• Chống dòng ngược.
• Chia dòng.
• Điều khiển hướng dầu.

Thông số kỹ thuật Đầu nối xuyên vách DIN 2353

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối xuyên vách DIN 2353
Tên tiếng Anh	DIN 2353 Bulkhead Fitting
Kiểu nối	Xuyên vách
Góc côn	24°
Loại tube	Ống cứng thủy lực
Size tube	Theo đường kính ngoài
Series	LL, L, S hoặc theo hệ
Kiểu giữ tube	Đai ốc + vòng cắt
Cố định vách	Đai ốc khóa
Vật liệu	Thép, inox hoặc theo model
Áp suất làm việc	Theo size và series
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Kết nối tube qua vách

Các thông số trên mang tính tham khảo.

Không nên sử dụng một mức áp suất chung cho tất cả đầu nối xuyên vách DIN 2353.

Khả năng làm việc phụ thuộc vào:

• Series.
• Size.
• Vật liệu.
• Tube.
• Độ dày thành tube.
• Cấu tạo fitting.
• Chất lượng lắp đặt.

Các loại Đầu nối xuyên vách DIN 2353 phổ biến

Đầu nối xuyên vách hai đầu cùng size

Hai phía sử dụng tube có cùng đường kính ngoài.

Ví dụ:

Tube → Xuyên vách → Tube cùng size.

Loại này chủ yếu dùng để đưa đường ống qua vách mà không thay đổi kích thước.

Đầu nối xuyên vách giảm size

Hai phía sử dụng tube khác kích thước.

Loại này đồng thời thực hiện:

• Kết nối xuyên vách.
• Chuyển size.

Cần kiểm tra lưu lượng khi giảm đường kính để tránh tạo tiết diện quá nhỏ.

Đầu xuyên vách Series L

Series L thường được gọi là Light Series trong nhiều hệ fitting.

Loại này có:

• Ren.
• Đai ốc.
• Vòng cắt.
• Thân fitting.

theo cấu hình của series L.

Không nên sử dụng phụ kiện series S để thay trực tiếp.

Đầu xuyên vách Series S

Series S thường được gọi là Heavy Series.

Tùy size, series S có cấu hình:

• Ren.
• Thân fitting.
• Đai ốc.
• Vòng cắt.

khác với series L.

Cùng một đường kính ngoài tube chưa chắc hai series dùng chung phụ kiện.

Đầu xuyên vách thép

Đầu nối thép được sử dụng rộng trong máy công nghiệp và hệ thống thủy lực.

Ưu điểm:

• Kết cấu chắc.
• Nhiều size.
• Nhiều series.
• Phù hợp tube thép.

Bề mặt có thể được xử lý bảo vệ tùy nhà sản xuất.

Đầu xuyên vách inox

Loại inox phù hợp với:

• Môi trường ẩm.
• Hệ thống dùng tube inox.
• Yêu cầu chống ăn mòn.
• Những ứng dụng có yêu cầu vật liệu riêng.

Khi lựa chọn cần kiểm tra chính xác mác inox và khả năng tương thích với môi chất.

Đầu nối xuyên vách DIN 2353 dùng cho loại ống nào?

Sản phẩm chủ yếu được sử dụng với:

• Ống thép thủy lực.
• Tube thép chính xác.
• Ống inox.
• Tube công nghiệp phù hợp.

Kích thước thường được xác định theo đường kính ngoài của tube.

Ví dụ có thể gặp:

• 6 mm.
• 8 mm.
• 10 mm.
• 12 mm.
• 15 mm.
• 16 mm.
• 18 mm.
• 22 mm.
• 28 mm.

Các size trên chỉ mang tính minh họa.

Cần xác định thêm series trước khi lựa chọn.

Vì sao Đầu nối xuyên vách cần đai ốc khóa?

Nếu chỉ đưa tube trực tiếp qua một tấm máy, đường ống có thể:

• Cọ vào mép kim loại.
• Rung.
• Dịch chuyển.
• Truyền lực sang fitting gần đó.
• Khó tháo bảo trì.

Đầu nối xuyên vách tạo một điểm cố định giữa hai khu vực.

Đai ốc khóa giữ thân fitting chắc với tấm lắp, trong khi hai phía tube được kết nối độc lập.

Điều này giúp bố trí hệ thống gọn và dễ bảo trì hơn.

Độ dày vách có quan trọng không?

Có.

Phần ren cố định giữa thân fitting và đai ốc khóa phải đủ chiều dài để phù hợp với tấm lắp.

Nếu vách quá dày có thể:

• Không đủ ren để khóa.
• Đai ốc không vào đủ.
• Không cố định chắc fitting.

Nếu lỗ hoặc tấm lắp không phù hợp cũng có thể làm fitting bị lệch.

Vì vậy khi lựa chọn cho một vị trí đặc biệt nên kiểm tra:

• Độ dày vách.
• Đường kính lỗ.
• Không gian phía trước.
• Không gian phía sau.

Ưu điểm của Đầu nối xuyên vách DIN 2353

Sản phẩm có nhiều ưu điểm:

• Đưa tube qua vách gọn gàng.
• Cố định đường ống chắc chắn.
• Không cần hàn tube.
• Có thể tháo bảo trì.
• Sử dụng côn 24°.
• Có nhiều size.
• Có nhiều series.
• Có dạng cùng size.
• Có dạng giảm size.
• Có loại thép.
• Có loại inox.
• Hạn chế tube cọ trực tiếp vào vách.
• Phù hợp bộ nguồn và tủ máy.
• Dễ tiêu chuẩn hóa hệ thống tube.

Nhược điểm của Đầu nối xuyên vách DIN 2353

Một số hạn chế cần lưu ý:

• Phải khoan hoặc chuẩn bị lỗ trên vách.
• Cần kiểm tra độ dày tấm.
• Phải đúng size tube.
• Cần đúng series.
• Không nên trộn L và S.
• Sai vòng cắt có thể gây rò.
• Siết sai có thể làm hỏng tube.
• Cần đủ không gian để siết hai phía.
• Không nên chọn chỉ theo đường kính ren.
• Khả năng chịu áp phụ thuộc từng cấu hình.

So sánh Đầu nối xuyên vách và Đầu nối thẳng DIN 2353

Tiêu chí	Xuyên vách DIN 2353	Thẳng DIN 2353
Hướng đường dầu	Thẳng	Thẳng
Kết nối tube	Có	Có
Côn	24°	24°
Vòng cắt	Có	Có
Cố định lên vách	Có	Không phải chức năng chính
Đai ốc khóa vách	Có	Không
Ứng dụng	Qua tấm, tủ, khung	Nối hai tube

Nếu chỉ cần nối hai đoạn tube trên cùng một tuyến thì đầu nối thẳng thường đơn giản hơn.

Nếu đường tube phải đi qua một tấm và cần cố định tại đó thì đầu xuyên vách phù hợp hơn.

So sánh Đầu xuyên vách DIN 2353 và Rắc co

Tiêu chí	Xuyên vách DIN	Rắc co
Chức năng chính	Đi qua và cố định tại vách	Tạo điểm tháo lắp
Tube	Ống cứng	Ống cứng
Vòng cắt	Thường có	Có thể có
Khóa vào vách	Có	Không phải đặc trưng
Tháo bảo trì	Có	Rất thuận tiện
Vị trí	Thành máy, tấm ngăn	Trên tuyến ống

Hai loại có thể cùng sử dụng trong một hệ thống nhưng phục vụ các mục đích khác nhau.

So sánh Đầu xuyên vách DIN 2353 và Đầu xuyên vách ren

Tiêu chí	DIN 2353	Xuyên vách ren
Kết nối tube	Vòng cắt	Qua ren/adapter
Côn	24°	Theo chuẩn ren
Chọn size	Theo OD tube	Theo size ren
Đai ốc tube	Có	Tùy loại
Cố định vách	Có	Có
Ứng dụng	Hệ tube	Hệ ren

Nếu hệ thống đang dùng tube DIN 2353 thì đầu xuyên vách cùng hệ giúp giảm số adapter trung gian.

So sánh DIN 2353 và JIC

Tiêu chí	DIN 2353	JIC
Góc côn	24°	37°
Ren	Metric theo hệ	Theo hệ JIC
Vòng cắt	Phổ biến	Không theo kiểu DIN
Tube cứng	Phổ biến	Tùy cấu hình
Thay trực tiếp	Không	Không

Không nên ghép trực tiếp mặt côn 24° với mặt côn JIC 37°.

Đầu nối xuyên vách có làm giảm áp không?

Không.

Sản phẩm không phải van giảm áp.

Dầu đi gần như thẳng qua thân fitting.

Tuy nhiên vẫn có một mức tổn thất dòng chảy do:

• Ma sát.
• Đường kính trong.
• Thay đổi tiết diện.
• Loại đầu giảm hay không.

Đầu nối cùng size và có đường dẫn phù hợp thường gây ít thay đổi hơn loại giảm size mạnh.

Đầu nối xuyên vách có ảnh hưởng lưu lượng không?

Sản phẩm không chủ động điều chỉnh lưu lượng.

Nếu sử dụng đúng size, ảnh hưởng chủ yếu là tổn thất qua fitting.

Nếu giảm size quá nhiều:

• Vận tốc dầu tăng.
• Trở lực tăng.
• Tổn thất áp tăng.
• Nhiệt có thể tăng.

Vì vậy không nên lựa chọn đầu giảm chỉ dựa vào khả năng lắp vừa.

Ứng dụng của Đầu nối xuyên vách DIN 2353

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Tủ thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Xe nâng.
• Máy nông nghiệp.
• Thiết bị nâng hạ.
• Manifold.
• Hệ thống bôi trơn.
• Hệ thống ống cứng.
• Khung máy công nghiệp.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một ứng dụng điển hình là đưa tube từ bên trong bộ nguồn ra bên ngoài vỏ máy nhưng vẫn giữ đường ống cố định chắc chắn tại tấm vách.

Cách chọn size Đầu nối xuyên vách DIN 2353

Khi lựa chọn cần xác định:

• OD tube phía thứ nhất.
• OD tube phía thứ hai.
• Cùng size hay giảm size.
• Series L, S hoặc loại tương ứng.
• Ren.
• Loại vòng cắt.
• Đai ốc.
• Độ dày vách.
• Vật liệu.
• Áp suất làm việc.

Không nên chỉ đặt:

“Đầu xuyên vách DIN 12 mm”.

Thông tin này chưa xác định:

• Series.
• Hai phía cùng hay khác size.
• Loại vật liệu.
• Cấu hình thân fitting.

Cách chọn theo Series

Nếu còn đầu nối cũ nên kiểm tra:

• Ký hiệu trên thân.
• OD tube.
• Ren đai ốc.
• Kích thước thân.
• Vòng cắt.
• Series.

Không nên suy đoán series chỉ dựa vào tube.

Cùng OD tube có thể xuất hiện trong nhiều cấu hình fitting khác nhau.

Xác định lỗ lắp xuyên vách

Trước khi gia công tấm cần kiểm tra kích thước thân fitting thực tế.

Không nên khoan lỗ chỉ dựa vào OD tube.

Lỗ lắp cần phù hợp với:

• Đường kính phần thân xuyên vách.
• Ren khóa.
• Đai ốc.
• Không gian thao tác.

Lỗ quá lớn có thể làm fitting khó định tâm.

Lỗ quá nhỏ khiến fitting không lắp qua được.

Chuẩn bị tube trước khi lắp

Tube cần được:

• Cắt vuông.
• Loại bỏ ba via.
• Làm sạch bên trong.
• Làm sạch bề mặt ngoài.
• Không bị móp đầu.
• Không xước sâu tại vị trí vòng cắt.

Đầu tube bị biến dạng có thể làm vòng cắt không bám đều.

Quy trình lắp Đầu nối xuyên vách DIN 2353

Quy trình cụ thể phụ thuộc sản phẩm, nhưng về nguyên tắc gồm:

1. Xác định vị trí xuyên vách.
2. Chuẩn bị lỗ lắp phù hợp.
3. Đưa thân fitting qua vách.
4. Lắp và siết đai ốc khóa.
5. Chuẩn bị tube hai phía.
6. Lắp đai ốc tube.
7. Lắp vòng cắt đúng chiều.
8. Đưa tube vào thân fitting.
9. Siết theo quy trình của hệ sản phẩm.
10. Thực hiện phía còn lại.
11. Kiểm tra độ cố định của thân.
12. Chạy thử và kiểm tra rò.

Không nên để tube kéo lệch thân fitting trong quá trình siết.

Lưu ý khi khóa fitting vào vách

Thân cần được giữ thẳng và ổn định.

Không nên:

• Siết lệch thân.
• Để tấm vách cong mạnh.
• Dùng tube để giữ fitting.
• Để fitting chịu tải ngang.
• Khoan lỗ sai tâm.

Nếu fitting bị lệch, hai tube ở hai phía có thể không đồng trục và tạo tải không cần thiết lên mối nối.

Lưu ý khi lắp Vòng cắt

Vòng cắt phải:

• Đúng size.
• Đúng series.
• Đúng chiều.
• Đúng loại fitting.

Lắp sai chiều có thể khiến vòng không bám tube đúng cách.

Không nên đưa hệ thống lên áp cao nếu chưa chắc vòng cắt đã được lắp đúng.

Lưu ý khi siết Đai ốc

Siết thiếu có thể:

• Làm tube trượt.
• Vòng cắt chưa bám đủ.
• Gây rò dầu.

Siết quá mức có thể:

• Làm biến dạng tube.
• Hỏng vòng cắt.
• Hỏng ren.
• Biến dạng thân fitting.

Không nên coi siết thêm là giải pháp cho mọi trường hợp rò dầu.

Có nên tái sử dụng Vòng cắt?

Không nên tự ý tháo vòng đã bám vào tube cũ rồi chuyển sang tube mới.

Nếu bảo trì và vẫn giữ nguyên tube cùng vòng cắt, khả năng lắp lại phụ thuộc vào:

• Tình trạng phụ kiện.
• Hệ fitting.
• Quy trình của nhà sản xuất.

Nên thay khi vòng:

• Nứt.
• Méo.
• Mòn.
• Ăn mòn.
• Không còn bám đúng.
• Được chuyển sang tube khác.

Có nên trộn phụ kiện DIN 2353 khác hãng?

Không nên mặc định có thể sử dụng lẫn.

Các sản phẩm dù cùng gọi là DIN 2353 vẫn có thể khác về:

• Dung sai.
• Vòng cắt.
• Đai ốc.
• Vật liệu.
• Lớp phủ.
• Quy trình lắp.

Nên sử dụng bộ phụ kiện thuộc cùng hệ hoặc có xác nhận kỹ thuật tương thích.

Khi nào cần thay Đầu nối xuyên vách DIN 2353?

Nên kiểm tra hoặc thay khi:

• Rò dầu.
• Thân fitting bị nứt.
• Ren bị hỏng.
• Đai ốc khóa bị hỏng.
• Vòng cắt bị biến dạng.
• Tube bị trượt.
• Fitting bị cong.
• Ăn mòn nghiêm trọng.
• Mặt côn bị hỏng.
• Cần đổi size hoặc series.

Nếu fitting liên tục rò, cần kiểm tra cả tube, vòng cắt, đai ốc và thân thay vì chỉ tăng lực siết.

Lưu ý khi lựa chọn Đầu nối xuyên vách DIN 2353

Trước khi lựa chọn cần xác định:

• Đường kính ngoài tube.
• Series.
• Côn 24°.
• Hai đầu cùng hay khác size.
• Loại vòng cắt.
• Đai ốc.
• Độ dày vách.
• Kích thước lỗ lắp.
• Vật liệu tube.
• Vật liệu fitting.
• Áp suất làm việc.
• Lưu lượng.

Không nên lựa chọn chỉ bằng hình ảnh.

Hai đầu xuyên vách có hình dáng gần giống nhau vẫn có thể khác series và không sử dụng thay nhau được.

Tư vấn lựa chọn Đầu nối xuyên vách DIN 2353

Khi thay Đầu nối xuyên vách DIN 2353, nên cung cấp:

• Hình ảnh fitting cũ.
• Đường kính ngoài tube hai phía.
• Hình ảnh đai ốc.
• Hình ảnh vòng cắt.
• Series nếu biết.
• Kích thước ren.
• Độ dày vách.
• Vật liệu tube.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần dùng.

Nếu chưa xác định được series, nên chụp rõ thân fitting, vòng cắt và đai ốc sau khi tháo để đối chiếu.

Chỉ biết tên “Đầu nối xuyên vách DIN 2353” và size tube thường chưa đủ để lựa chọn chính xác toàn bộ cấu hình.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối ống cứng thủy lực.

Câu hỏi thường gặp
