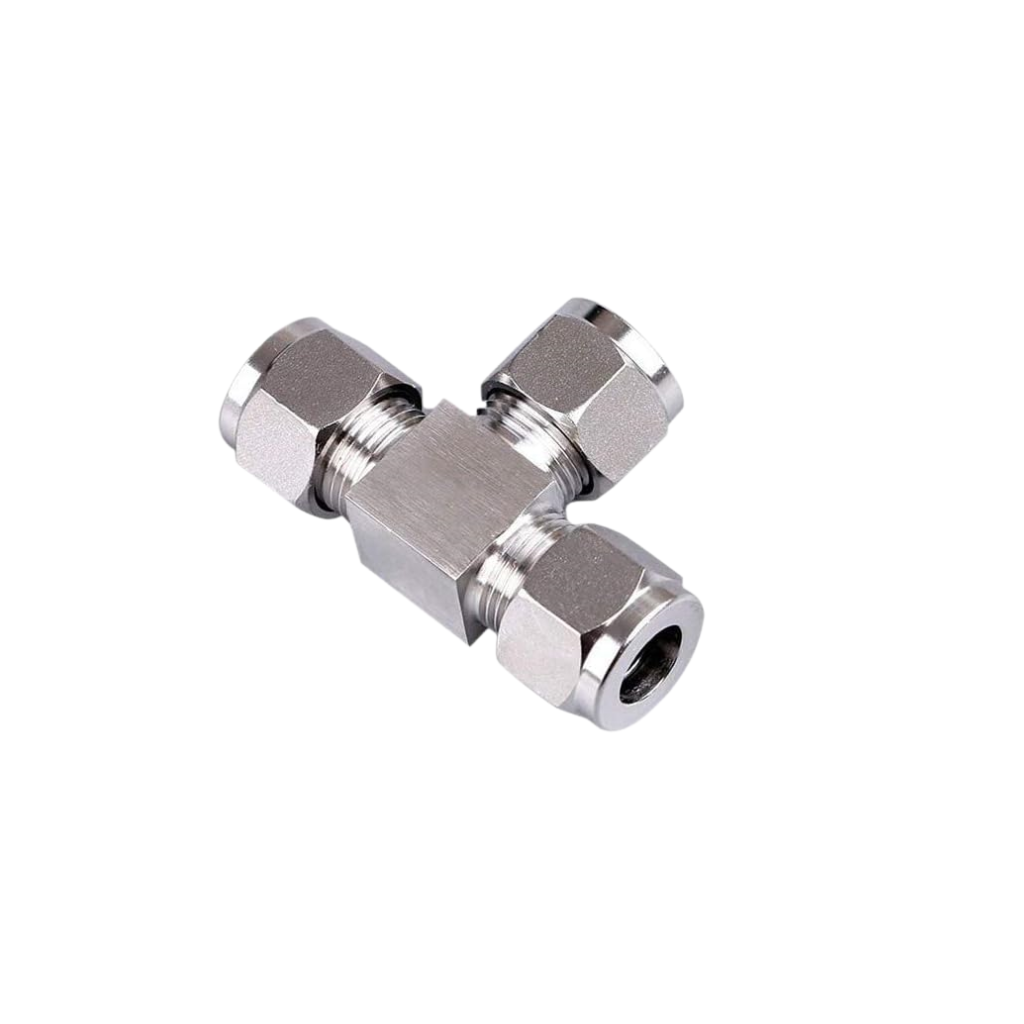

Giới thiệu Đầu nối T hạt bắp

Thủy Lực AZ cung cấp các dòng đầu nối ống cứng, đầu nối chữ T và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu nối T hạt bắp là loại fitting có ba cổng bố trí theo dạng chữ T, dùng để chia hoặc hợp đường dầu trong hệ thống ống cứng thủy lực. Các đầu ống được cố định bằng đai ốc kết hợp với hạt bắp, vòng cắt hoặc ferrule tương thích với từng hệ đầu nối.

Sản phẩm còn được gọi với một số tên như:

• Tê hạt bắp thủy lực.
• Đầu nối chữ T hạt bắp.
• Tê nối ống cứng.
• Compression tee fitting.
• Hydraulic tube tee fitting.
• Tee tube fitting.

Tên gọi “hạt bắp” được sử dụng phổ biến trên thị trường để chỉ chi tiết nằm giữa đai ốc và thân fitting, có nhiệm vụ giữ ống khi siết. Tùy từng hệ đầu nối, chi tiết này có thể là vòng cắt, ferrule hoặc cấu tạo tương đương.

Vì vậy không nên chỉ dựa vào tên “hạt bắp” để lựa chọn. Cần kiểm tra đúng đường kính ngoài của ống, loại fitting, series và thông số làm việc.

Cấu tạo Đầu nối T hạt bắp

Một bộ đầu nối T hạt bắp thường gồm thân fitting chữ T, ba đai ốc và các hạt bắp hoặc vòng siết tương ứng.

Thân đầu nối

Thân fitting tạo thành ba đường dầu thông nhau theo dạng chữ T.

Vật liệu thường gặp gồm:

• Thép.
• Inox.
• Vật liệu khác theo từng hệ fitting.

Thân đầu nối cần phù hợp với:

• Áp suất làm việc.
• Môi chất.
• Kích thước ống.
• Điều kiện môi trường.
• Kiểu kết nối.

Không nên xác định khả năng chịu áp chỉ dựa vào vật liệu hoặc kích thước bên ngoài.

Đai ốc

Đai ốc tạo lực siết lên hạt bắp khi lắp đầu nối.

Khi siết đúng:

• Hạt bắp ép hoặc bám vào ống.
• Ống được giữ cố định.
• Bề mặt làm kín được hình thành.
• Hạn chế ống tuột khỏi fitting.

Đai ốc phải đúng size và đúng hệ đầu nối.

Hai đai ốc có kích thước ren gần giống nhau chưa chắc dùng thay được nếu khác bước ren hoặc cấu tạo bên trong.

Hạt bắp

Hạt bắp là chi tiết quan trọng của đầu nối.

Tùy thiết kế, khi đai ốc được siết, hạt bắp có thể:

• Ép lên bề mặt ống.
• Cắt nhẹ vào thành tube.
• Tạo lực giữ cơ học.
• Hỗ trợ làm kín.
• Giữ ống đúng vị trí.

Không nên siết theo cảm giác quá mức vì có thể làm biến dạng tube hoặc hỏng chi tiết kết nối.

Ba cổng kết nối

Đầu nối T có ba cổng.

Thông thường gồm:

• Hai cổng nằm trên cùng một trục.
• Một cổng nhánh vuông góc.

Ba cổng có thể cùng kích thước hoặc khác nhau.

Nếu ba cổng cùng size thường được gọi là T đều.

Nếu có cổng nhỏ hơn thì có thể thuộc nhóm T giảm hạt bắp.

Nguyên lý hoạt động của Đầu nối T hạt bắp

Đầu nối T hạt bắp không có cơ cấu đóng mở như van.

Nhiệm vụ của sản phẩm là kết nối ba đường ống và tạo đường thông cho dầu.

Cấu hình cơ bản:

Đường chính → Đầu T → Đường chính
↓
Nhánh phụ

Dầu có thể đi từ một cổng tới hai cổng còn lại tùy theo áp suất và trạng thái của hệ thống.

Đầu T không có chức năng tự chia đều lưu lượng.

Lưu lượng thực tế tại từng nhánh phụ thuộc vào:

• Áp suất.
• Tải.
• Kích thước ống.
• Chiều dài đường ống.
• Trở lực.
• Van điều khiển.
• Thiết bị phía sau.

Nếu cần chia lưu lượng theo tỷ lệ cụ thể, cần sử dụng van chia lưu lượng phù hợp.

Nguyên lý siết hạt bắp với ống cứng

Một đầu kết nối thường gồm:

Ống cứng → Đai ốc → Hạt bắp → Thân fitting.

Trước tiên, đai ốc và hạt bắp được đưa lên tube.

Ống sau đó được đưa vào thân fitting đến đúng vị trí.

Khi siết đai ốc:

• Hạt bắp dịch chuyển theo thiết kế.
• Hạt bắp tác động lên bề mặt ống.
• Tube được giữ chắc.
• Mối nối được làm kín.

Quy trình siết cụ thể phụ thuộc từng hệ fitting.

Không nên tự đặt một số vòng siết chung cho mọi sản phẩm.

Thông số kỹ thuật Đầu nối T hạt bắp

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối T hạt bắp
Tên tiếng Anh	Hydraulic Compression Tee Fitting
Kiểu đầu nối	Chữ T
Số cổng	3
Kiểu siết	Hạt bắp, ferrule, vòng cắt
Kích thước	Theo từng size
Đường kính ống	Theo từng loại
Vật liệu	Thép, inox hoặc theo model
Kiểu ren đai ốc	Theo hệ fitting
Áp suất làm việc	Theo từng sản phẩm
Môi chất	Dầu thủy lực phù hợp
Loại ống	Ống cứng thủy lực
Ứng dụng	Chia và kết nối đường dầu

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra chính xác đường kính ngoài của ống, loại hạt bắp, hệ fitting và áp suất làm việc.

Các loại Đầu nối T hạt bắp phổ biến

Đầu nối T hạt bắp đều

T đều có ba cổng cùng kích thước.

Loại này phù hợp khi cần chia một đường dầu thành hai nhánh có cùng size tube.

Ví dụ:

• Cổng 1: Ống 12 mm.
• Cổng 2: Ống 12 mm.
• Cổng 3: Ống 12 mm.

Kích thước thực tế cần xác định theo đúng hệ fitting.

Đầu nối T hạt bắp giảm

T giảm có ít nhất một cổng khác kích thước.

Ví dụ:

• Hai đầu đường chính: 12 mm.
• Nhánh giữa: 8 mm.

Loại này giúp chia nhánh và giảm size trong cùng một fitting, hạn chế phải sử dụng thêm đầu chuyển.

Đầu nối T hạt bắp thép

Thép là vật liệu thường gặp trong nhiều hệ tube fitting thủy lực.

Ưu điểm:

• Kết cấu chắc.
• Nhiều size.
• Phù hợp nhiều loại máy.
• Dễ kết hợp với ống thép.

Khả năng chống ăn mòn phụ thuộc vật liệu và lớp xử lý bề mặt cụ thể.

Đầu nối T hạt bắp inox

Đầu nối inox phù hợp với những hệ thống cần khả năng chống ăn mòn tốt hơn hoặc có yêu cầu riêng về vật liệu.

Khi lựa chọn cần kiểm tra:

• Mác inox.
• Môi chất.
• Áp suất.
• Vật liệu tube.
• Hạt bắp tương thích.

Không nên mặc định mọi đầu nối inox đều sử dụng cùng một mác vật liệu.

Đầu nối T vòng cắt

Một số hệ đầu nối sử dụng cutting ring hoặc vòng cắt.

Khi siết đúng, vòng cắt bám vào bề mặt tube và tạo liên kết cơ học.

Loại này thường gặp trong các hệ đầu nối ống cứng thủy lực.

Không nên trộn vòng cắt của các hệ fitting khác nhau.

Đầu nối T hạt bắp dùng cho loại ống nào?

Sản phẩm chủ yếu dùng với ống cứng.

Các loại có thể gồm:

• Ống thép thủy lực.
• Ống inox.
• Tube công nghiệp phù hợp.
• Các loại ống cứng theo tiêu chuẩn tương ứng.

Kích thước thường được xác định theo đường kính ngoài của tube.

Đây là điểm quan trọng.

Không nên lấy đường kính trong để lựa chọn đầu nối nếu hệ fitting được xác định theo OD của ống.

Ưu điểm của Đầu nối T hạt bắp

Đầu nối có nhiều ưu điểm:

• Chia đường dầu nhanh.
• Không cần hàn ống.
• Có thể tháo lắp.
• Phù hợp hệ ống cứng.
• Có nhiều size.
• Có loại T đều và T giảm.
• Kết cấu gọn.
• Dễ bố trí trên máy.
• Phù hợp bộ nguồn.
• Có lựa chọn thép và inox.
• Thuận tiện bảo trì.
• Phù hợp nhiều máy công nghiệp.

Nhược điểm của Đầu nối T hạt bắp

Một số hạn chế cần lưu ý:

• Phải chọn đúng đường kính tube.
• Phải đúng hệ hạt bắp.
• Không nên trộn phụ kiện khác hệ.
• Siết sai có thể gây rò dầu.
• Siết quá mức có thể làm hỏng tube.
• Ống cần được cắt đúng.
• Không nên sử dụng đầu tube bị méo.
• Cần kiểm tra bề mặt ống.
• Đầu T không tự chia đều lưu lượng.
• Cùng size chưa chắc cùng hệ fitting.

So sánh Đầu nối T hạt bắp và T ren ngoài

Tiêu chí	T hạt bắp	T ren ngoài
Kiểu kết nối	Siết trực tiếp vào tube	Kết nối bằng ren ngoài
Hạt bắp	Có	Không
Đai ốc	Có	Tùy loại
Loại đường ống	Ống cứng	Cổng ren
Tháo lắp	Có	Có
Ứng dụng	Tube fitting	Thiết bị và đầu chuyển

T hạt bắp phù hợp khi muốn nối trực tiếp các đoạn ống cứng.

T ren ngoài phù hợp khi cần kết nối trực tiếp vào cổng ren hoặc adapter.

So sánh Đầu nối T hạt bắp và T ren trong

Tiêu chí	T hạt bắp	T ren trong
Kết nối	Tube + hạt bắp	Ren trong
Nối tube trực tiếp	Có	Không
Phụ kiện	Đai ốc, hạt bắp	Đầu ren đực
Size	Theo OD tube	Theo size ren
Ứng dụng	Ống cứng	Thiết bị, adapter

Nếu hệ thống đang sử dụng tube cứng thì T hạt bắp thường giúp giảm số lượng adapter hơn so với T ren trong.

So sánh Đầu nối T hạt bắp và T giảm

T hạt bắp mô tả phương pháp kết nối.

T giảm mô tả sự khác nhau về kích thước giữa các cổng.

Vì vậy một sản phẩm có thể đồng thời là:

• T hạt bắp.
• T giảm.

Ví dụ:

• Hai cổng dùng tube 12 mm.
• Một cổng dùng tube 8 mm.
• Cả ba đầu đều kết nối bằng hạt bắp.

Không nên coi hai tên gọi này là hai loại hoàn toàn khác nhau.

Đầu nối T hạt bắp có chia đều lưu lượng không?

Không.

Đầu nối chỉ tạo ba đường thông với nhau.

Lưu lượng từng nhánh phụ thuộc vào:

• Tải.
• Áp suất.
• Đường kính ống.
• Trở lực đường dầu.
• Van điều khiển.
• Chiều dài đường ống.

Nếu cần chia đều lưu lượng cho hai cơ cấu, cần sử dụng van chia lưu lượng hoặc giải pháp mạch phù hợp.

Ứng dụng của Đầu nối T hạt bắp

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Xe nâng.
• Máy nông nghiệp.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Manifold.
• Hệ thống ống cứng.
• Hệ thống bôi trơn.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một ứng dụng thường gặp là chia một đường tube chính thành nhánh phụ mà không cần hàn trực tiếp.

Cách chọn size Đầu nối T hạt bắp

Khi lựa chọn cần xác định kích thước cả ba cổng.

Ví dụ:

• Cổng trái: 12 mm.
• Cổng phải: 12 mm.
• Cổng giữa: 12 mm.

Hoặc T giảm:

• Cổng trái: 12 mm.
• Cổng phải: 12 mm.
• Cổng giữa: 8 mm.

Không nên chỉ nói “T hạt bắp 12” nếu chưa chắc ba đầu cùng dùng tube 12 mm.

Chọn Hạt bắp đúng loại

Hạt bắp cần tương thích với:

• Thân fitting.
• Đai ốc.
• Đường kính tube.
• Series.
• Vật liệu ống.

Không nên lấy hạt bắp từ một hệ fitting khác để lắp vào thân T dù kích thước nhìn tương tự.

Khác biệt nhỏ về góc, chiều dài hoặc hình dạng có thể khiến đầu nối không làm việc đúng.

Chuẩn bị ống trước khi lắp

Đầu tube cần được chuẩn bị đúng.

Cần:

• Cắt ống vuông.
• Loại bỏ ba via.
• Không làm móp tube.
• Làm sạch bên trong.
• Kiểm tra bề mặt ngoài.
• Không để gỉ nặng tại vị trí hạt bắp.

Nếu đầu ống bị méo, hạt bắp có thể không bám đều và dễ gây rò dầu.

Quy trình lắp Đầu nối T hạt bắp

Quy trình cụ thể phụ thuộc từng hệ, nhưng về nguyên tắc gồm:

1. Cắt tube đúng chiều dài.
2. Làm sạch đầu tube.
3. Đưa đai ốc vào.
4. Lắp hạt bắp đúng chiều.
5. Đưa tube vào thân fitting.
6. Giữ tube đúng vị trí.
7. Siết đai ốc theo yêu cầu.
8. Kiểm tra liên kết.
9. Thực hiện các cổng còn lại.
10. Kiểm tra rò rỉ sau khi chạy thử.

Hạt bắp thường có chiều lắp xác định.

Không nên lắp ngược.

Lưu ý khi lắp đặt Đầu nối T hạt bắp

Trong quá trình lắp cần:

• Xác định đúng size tube.
• Chọn đúng hạt bắp.
• Lắp đúng chiều.
• Cắt tube vuông.
• Làm sạch ba via.
• Không ép tube lệch vào fitting.
• Không siết quá mức.
• Không để đầu nối chịu lực kéo.
• Giữ đầu nối sạch.
• Kiểm tra rò rỉ sau khi tăng áp.

Không nên dùng fitting để kéo ba đường tube bị lệch về đúng vị trí.

Các đường ống cần được căn chỉnh trước khi siết.

Có nên tái sử dụng Hạt bắp?

Khả năng tái sử dụng phụ thuộc từng loại fitting và tình trạng thực tế.

Với các hạt bắp đã cắt hoặc biến dạng để bám vào tube, không nên tự ý tháo sang một đoạn ống mới rồi tiếp tục sử dụng.

Khi cần thay tube, nên kiểm tra hướng dẫn của đúng hệ fitting và sử dụng chi tiết mới nếu cần.

Khi nào cần thay Đầu nối T hạt bắp?

Nên kiểm tra hoặc thay khi xuất hiện:

• Rò dầu.
• Ren đai ốc bị hỏng.
• Hạt bắp biến dạng.
• Thân fitting bị nứt.
• Đầu nối bị cong.
• Ăn mòn mạnh.
• Tube bị trượt.
• Bề mặt làm kín hỏng.
• Đầu tube bị biến dạng.
• Cần thay đổi size đường ống.

Nếu fitting rò dầu, không nên chỉ tiếp tục tăng lực siết.

Cần xác định nguyên nhân tại tube, hạt bắp, đai ốc hay thân đầu nối.

Lưu ý khi lựa chọn Đầu nối T hạt bắp

Trước khi lựa chọn cần xác định:

• Đường kính ngoài tube.
• Kích thước cả ba cổng.
• T đều hay T giảm.
• Loại hạt bắp.
• Series fitting.
• Vật liệu tube.
• Vật liệu fitting.
• Áp suất làm việc.
• Môi chất.
• Không gian lắp đặt.

Không nên đặt hàng chỉ bằng hình ảnh.

Hai đầu T nhìn rất giống nhau vẫn có thể sử dụng hạt bắp hoặc series khác nhau.

Tư vấn lựa chọn Đầu nối T hạt bắp

Khi thay Đầu nối T hạt bắp, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh hạt bắp.
• Đường kính ngoài tube.
• Kích thước cả ba cổng.
• Vật liệu ống.
• Ký hiệu trên fitting nếu có.
• Kiểu T đều hoặc T giảm.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần dùng.

Nếu không xác định được hệ đầu nối, nên chụp rõ thân fitting, đai ốc và hạt bắp sau khi tháo để đối chiếu.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối chữ T thủy lực.
