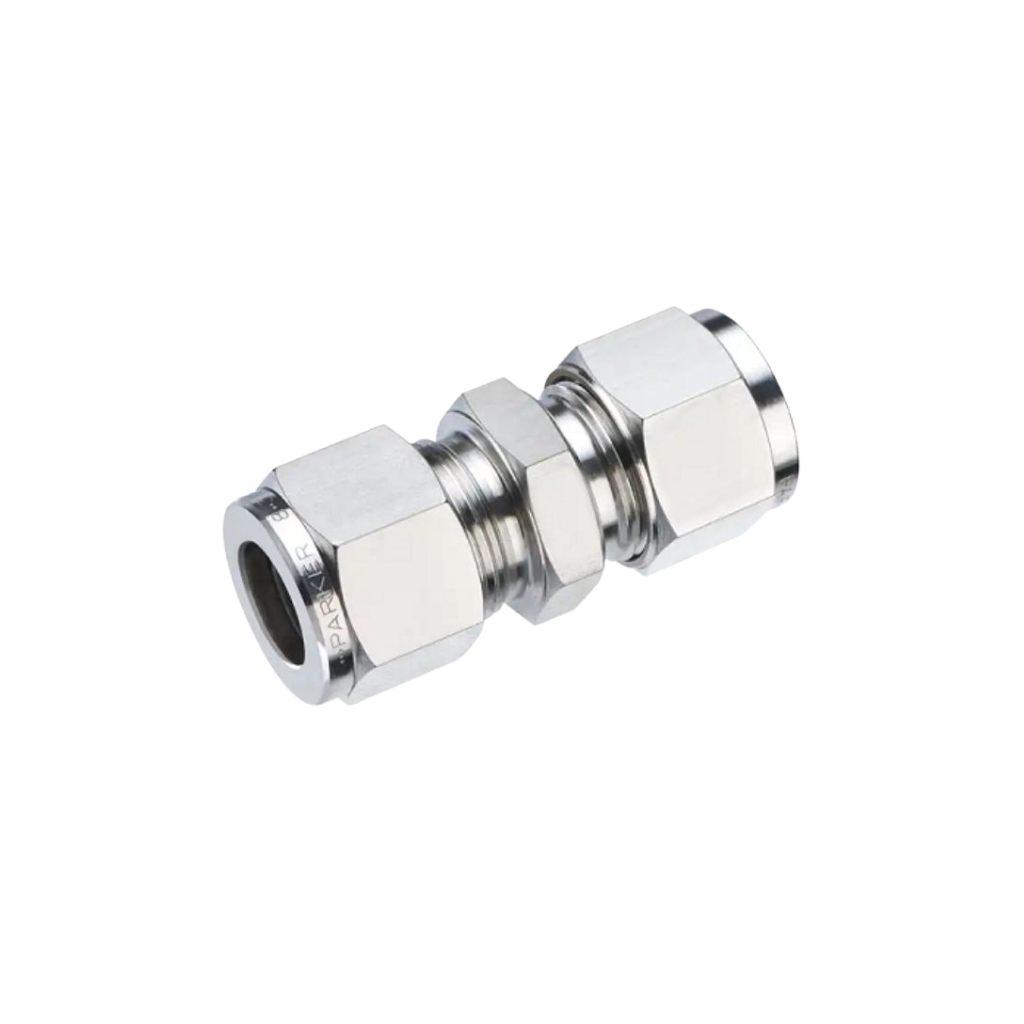

Đầu nối hạt bắp

Đầu nối hạt bắp

1 ₫

  • Kiểu nối: Hạt bắp.
  • Loại ống: Ống cứng.
  • Kiểu siết: Đai ốc.
  • Kích thước: Theo size.
  • Vật liệu: Thép, inox.
  • Ứng dụng: Hệ thủy lực.
Danh mục:
5/5 - (1 bình chọn)

Giới thiệu Đầu nối hạt bắp

Thủy Lực AZ cung cấp các dòng đầu nối hạt bắp, đầu nối ống cứng và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu nối hạt bắp là loại fitting dùng để kết nối tube hoặc ống cứng thủy lực thông qua đai ốc và vòng siết, thường được gọi trên thị trường là hạt bắp. Khi siết đúng, vòng cắt hoặc ferrule tác động lên bề mặt ngoài của ống, giữ tube chắc với thân fitting mà không cần hàn trực tiếp.

Sản phẩm còn được gọi với một số tên như:

  • Đầu nối ống hạt bắp.
  • Đầu nối vòng cắt.
  • Đầu nối ống cứng.
  • Compression tube fitting.
  • Cutting ring fitting.
  • Hydraulic tube fitting.

Tên “hạt bắp” là cách gọi thương mại khá phổ biến tại Việt Nam. Tuy nhiên chi tiết bên trong có thể là:

  • Cutting ring.
  • Ferrule.
  • Olive.
  • Compression ring.
  • Vòng cắt theo từng hệ fitting.

Vì vậy không nên mặc định tất cả đầu nối hạt bắp có cùng cấu tạo hoặc có thể sử dụng lẫn với nhau.

Đầu nối hạt bắp

Cấu tạo Đầu nối hạt bắp

Một mối nối cơ bản thường gồm:

Ống cứng → Đai ốc → Hạt bắp → Thân fitting.

Tùy loại sản phẩm, thân fitting có thể là đầu thẳng, co, chữ T, xuyên vách hoặc đầu chuyển sang một chuẩn ren khác.

Thân fitting

Thân đầu nối tạo đường dẫn cho dầu thủy lực và là vị trí để đai ốc cùng hạt bắp tạo liên kết với tube.

Thân fitting có thể được chế tạo từ:

  • Thép.
  • Inox.
  • Vật liệu khác theo model.

Phần đầu kết nối với hạt bắp thường có bề mặt côn hoặc cấu tạo tương ứng với hệ fitting.

Thân cần đúng:

  • Size.
  • Series.
  • Kiểu vòng cắt.
  • Đai ốc.
  • Tube sử dụng.

Không nên thay riêng thân fitting bằng loại khác hệ chỉ vì phần ren có vẻ tương tự.

Đai ốc

Đai ốc có ren trong và được vặn lên thân fitting.

Khi siết, đai ốc tạo lực ép lên hạt bắp.

Chức năng gồm:

  • Giữ hạt bắp.
  • Tạo lực siết.
  • Cố định tube.
  • Duy trì liên kết.
  • Hỗ trợ tháo lắp khi bảo trì.

Đai ốc phải đúng ren và đúng series.

Hạt bắp

Hạt bắp nằm giữa đai ốc và thân fitting.

Khi được siết theo đúng quy trình, chi tiết này có thể:

  • Bám vào bề mặt tube.
  • Ép lên thành ngoài của ống.
  • Cắt nhẹ theo thiết kế.
  • Tạo lực giữ dọc trục.
  • Hạn chế tube bị tuột.
  • Hỗ trợ tạo độ kín.

Hình dạng hạt bắp thay đổi theo từng hệ sản phẩm.

Không nên mài hoặc sửa hạt bắp để cố lắp vào một fitting khác.

Nguyên lý hoạt động của Đầu nối hạt bắp

Một đầu nối được lắp theo thứ tự:

Tube → Đai ốc → Hạt bắp → Thân fitting.

Khi đai ốc được siết:

  1. Đai ốc tiến về phía thân fitting.
  2. Hạt bắp tiếp xúc với phần côn hoặc bề mặt làm việc.
  3. Hạt bắp tác động lên thành ngoài của tube.
  4. Tube được cố định với fitting.
  5. Mối nối được hình thành.

Trong các hệ cutting ring, vòng cắt có thể tạo dấu bám trên tube.

Điều này giúp chống lực kéo dọc trục khi hệ thống làm việc có áp suất.

Không nên coi việc siết càng mạnh càng tốt. Sai lực siết có thể làm giảm chất lượng mối nối.

Thông số kỹ thuật Đầu nối hạt bắp

Thông số Giá trị tham khảo
Tên sản phẩm Đầu nối hạt bắp
Tên tiếng Anh Hydraulic Compression Tube Fitting
Chức năng Kết nối ống cứng
Kiểu giữ Đai ốc + hạt bắp
Loại ống Tube thủy lực
Size tube Theo đường kính ngoài
Kiểu fitting Thẳng, co, T, chuyển đổi
Chuẩn phổ biến DIN, Metric hoặc theo hệ
Vật liệu Thép, inox hoặc theo model
Kiểu vòng Cutting ring, ferrule
Áp suất làm việc Theo từng hệ fitting
Môi chất Dầu thủy lực phù hợp
Ứng dụng Hệ thống ống cứng

Các thông số trên mang tính tham khảo.

Áp suất làm việc cần được xác định trên toàn bộ tổ hợp gồm tube, fitting, đai ốc, hạt bắp và chất lượng lắp đặt.

Đầu nối hạt bắp dùng cho loại ống nào?

Sản phẩm chủ yếu được sử dụng với tube hoặc ống cứng phù hợp.

Các loại thường gặp:

  • Ống thép thủy lực.
  • Ống inox.
  • Tube thép chính xác.
  • Tube công nghiệp phù hợp.

Kích thước thường được lựa chọn theo đường kính ngoài của tube.

Đây là điểm quan trọng.

Không nên lấy đường kính trong của ống để đặt fitting nếu hệ đầu nối được quy định theo OD.

Vì sao Đầu nối hạt bắp chọn theo OD tube?

Hạt bắp tác động trực tiếp lên bề mặt ngoài của ống.

Nếu chọn quá nhỏ:

  • Không lắp được.
  • Tube có thể bị xước.
  • Hạt bắp không vào đúng vị trí.

Nếu chọn quá lớn:

  • Không giữ được tube.
  • Mối nối dễ rò.
  • Tube có thể trượt.

Vì vậy cần đo đúng đường kính ngoài.

Ví dụ có thể gặp:

  • 6 mm.
  • 8 mm.
  • 10 mm.
  • 12 mm.
  • 15 mm.
  • 16 mm.
  • 18 mm.
  • 22 mm.
  • 28 mm.

Các size trên chỉ mang tính minh họa.

Các loại Đầu nối hạt bắp phổ biến

Đầu nối hạt bắp thẳng

Dùng để kết nối hai đoạn tube cùng trục.

Có thể là:

  • Hai đầu cùng size.
  • Hai đầu giảm size.
  • Hai đầu hạt bắp.
  • Một đầu hạt bắp, một đầu ren.

Loại này được sử dụng phổ biến trên các tuyến ống thẳng.

Đầu nối hạt bắp co 90°

Dùng để đổi hướng tube theo góc vuông.

Phù hợp tại:

  • Van.
  • Manifold.
  • Bộ nguồn.
  • Góc máy.
  • Những vị trí khó uốn tube.

Đầu nối hạt bắp co 45°

Loại này tạo hướng chuyển nhẹ hơn 90°.

Phù hợp khi cần:

  • Tránh vật cản.
  • Bố trí tube tự nhiên hơn.
  • Hạn chế số đoạn uốn phức tạp.

Đầu nối T hạt bắp

Đầu T có ba cổng để chia hoặc hợp đường dầu.

Có thể gồm:

  • T đều.
  • T giảm.
  • Ba đầu hạt bắp.
  • Hai đầu hạt bắp kết hợp một đầu ren.

Đầu T không có chức năng tự chia đều lưu lượng.

Đầu nối hạt bắp xuyên vách

Được dùng để đưa tube xuyên qua:

  • Tấm máy.
  • Vách tủ.
  • Khung thép.
  • Thành thiết bị.

Thân fitting được cố định trên vách để tạo điểm nối chắc chắn cho hai phía.

Đầu nối hạt bắp chuyển ren

Một phía kết nối tube bằng hạt bắp, phía còn lại sử dụng ren để kết nối thiết bị.

Có thể gặp:

  • Hạt bắp – BSP.
  • Hạt bắp – Metric.
  • Hạt bắp – NPT.
  • Hạt bắp – JIC theo cấu hình phù hợp.

Loại này giúp chuyển từ hệ ống cứng sang cổng van, block hoặc thiết bị.

Đầu nối hạt bắp DIN 2353

Một nhóm đầu nối hạt bắp phổ biến trong thủy lực là hệ DIN 2353 sử dụng côn 24° và vòng cắt.

Bộ kết nối thường gồm:

  • Thân fitting.
  • Đai ốc.
  • Vòng cắt.
  • Tube.

Tuy nhiên không nên coi mọi sản phẩm được gọi là “hạt bắp” đều mặc định là DIN 2353.

Khi lựa chọn cần kiểm tra:

  • Góc côn.
  • Series.
  • Ren.
  • OD tube.
  • Vòng cắt.

Series L và Series S

Trong nhiều hệ đầu nối ống cứng có thể gặp:

  • Series L.
  • Series S.

Hai series có thể khác nhau về:

  • Ren.
  • Thân fitting.
  • Đai ốc.
  • Hạt bắp.
  • Áp suất làm việc.
  • Tube phù hợp.

Cùng tube 12 mm không có nghĩa fitting L và S dùng thay nhau được.

Cần xác định đúng series trước khi đặt hàng.

Đầu nối hạt bắp thép

Đầu nối thép được sử dụng phổ biến trong hệ thống thủy lực công nghiệp.

Ưu điểm:

  • Kết cấu chắc.
  • Nhiều size.
  • Nhiều kiểu fitting.
  • Phù hợp tube thép.

Bề mặt có thể được xử lý chống ăn mòn tùy từng sản phẩm.

Không nên mặc định mọi đầu thép có cùng lớp phủ.

Đầu nối hạt bắp inox

Đầu nối inox phù hợp với:

  • Môi trường ẩm.
  • Hệ thống yêu cầu chống ăn mòn.
  • Tube inox.
  • Các ứng dụng có yêu cầu riêng về vật liệu.

Khi lựa chọn cần kiểm tra:

  • Mác inox.
  • Vật liệu tube.
  • Hạt bắp.
  • Đai ốc.
  • Áp suất.
  • Môi chất.

Không nên trộn phụ kiện inox và thép tùy ý nếu chưa kiểm tra khả năng tương thích.

Ưu điểm của Đầu nối hạt bắp

Sản phẩm có nhiều ưu điểm:

  • Không cần hàn tube.
  • Lắp đặt tương đối nhanh.
  • Có thể tháo bảo trì.
  • Kết nối chắc khi lắp đúng.
  • Có nhiều size.
  • Có nhiều dạng fitting.
  • Có đầu thẳng.
  • Có đầu co.
  • Có đầu T.
  • Có đầu xuyên vách.
  • Có đầu chuyển ren.
  • Phù hợp hệ ống cứng.
  • Có loại thép và inox.
  • Sử dụng rộng trong máy công nghiệp.

Nhược điểm của Đầu nối hạt bắp

Một số hạn chế cần lưu ý:

  • Phải đúng size tube.
  • Phải đúng hạt bắp.
  • Cần đúng series.
  • Không nên trộn phụ kiện khác hệ.
  • Sai chiều vòng cắt có thể gây lỗi.
  • Siết thiếu có thể gây rò.
  • Siết quá mức có thể làm biến dạng tube.
  • Đầu ống cần được chuẩn bị đúng.
  • Không dùng cho mọi loại ống.
  • Không nên chọn chỉ theo ren đai ốc.

So sánh Đầu nối hạt bắp và DIN 2353

Tiêu chí Đầu nối hạt bắp DIN 2353
Ý nghĩa Tên gọi thương mại rộng Hệ fitting cụ thể
Loại ống Ống cứng Ống cứng
Cơ cấu Đai ốc + ferrule/vòng cắt Côn 24° + vòng cắt
Ren Theo từng hệ Metric theo hệ
Series Tùy loại LL, L, S tùy hệ
Thay trực tiếp Phải kiểm tra Phải đúng hệ

Một đầu nối DIN 2353 có thể được gọi ngoài thị trường là đầu nối hạt bắp.

Nhưng một đầu hạt bắp chưa chắc đã thuộc DIN 2353.

So sánh Đầu nối hạt bắp và Đầu nối ren

Tiêu chí Hạt bắp Đầu nối ren
Nối tube trực tiếp Có Không nhất thiết
Cơ cấu giữ Hạt bắp Ren
Đai ốc Có Tùy loại
Chọn size Theo OD tube Theo size ren
Tháo lắp Có Có
Ứng dụng Ống cứng Cổng thiết bị

Nếu cần kết nối trực tiếp tube thì đầu nối hạt bắp thường thuận tiện hơn.

So sánh Đầu nối hạt bắp và Đầu bấm thủy lực

Tiêu chí Đầu nối hạt bắp Đầu bấm
Loại ống Ống cứng Ống mềm
Cơ cấu Đai ốc + vòng cắt Bấm ferrule
Máy bấm Không Có
Chọn size Theo OD tube Theo hose
Tháo lắp Có thể Không tháo ferrule dùng lại
Ứng dụng Tube Hose

Hai loại phục vụ hai hệ đường ống khác nhau.

Không nên sử dụng đầu hạt bắp cho hose mềm thủy lực thông thường.

Đầu nối hạt bắp có chịu áp cao không?

Có nhiều dòng được thiết kế cho hệ thủy lực áp suất cao.

Tuy nhiên không nên đưa ra một mức áp suất chung cho tất cả đầu nối.

Khả năng làm việc phụ thuộc:

  • Size tube.
  • Series.
  • Độ dày tube.
  • Vật liệu.
  • Thiết kế fitting.
  • Loại vòng cắt.
  • Chất lượng lắp đặt.

Cần đối chiếu thông số của đúng sản phẩm.

Đầu nối hạt bắp có làm giảm áp không?

Đầu nối không chủ động giảm áp.

Tuy nhiên fitting vẫn tạo một mức tổn thất dòng chảy nhất định.

Mức tổn thất phụ thuộc:

  • Đường kính trong.
  • Lưu lượng.
  • Hình dạng đầu nối.
  • Co hay thẳng.
  • Độ nhớt dầu.

Không nên chọn fitting có đường dẫn nhỏ hơn nhiều so với tube chỉ vì phần ren hoặc đầu nối lắp vừa.

Ứng dụng của Đầu nối hạt bắp

Sản phẩm được sử dụng trong:

  • Bộ nguồn thủy lực.
  • Máy ép.
  • Máy CNC.
  • Máy công cụ.
  • Máy ép nhựa.
  • Máy công trình.
  • Máy nông nghiệp.
  • Xe nâng.
  • Thiết bị nâng hạ.
  • Van thủy lực.
  • Manifold.
  • Hệ thống bôi trơn.
  • Hệ thống ống cứng.
  • Dây chuyền tự động hóa.
  • Máy sản xuất công nghiệp.

Một ứng dụng phổ biến là kết nối các đoạn tube thép từ manifold tới van, xi lanh hoặc các cụm thủy lực trên máy.

Cách chọn size Đầu nối hạt bắp

Trước khi lựa chọn cần xác định:

  • OD tube.
  • Kiểu fitting.
  • Series.
  • Ren đai ốc.
  • Loại hạt bắp.
  • Vật liệu tube.
  • Độ dày tube nếu cần.
  • Áp suất làm việc.

Không nên chỉ đặt:

“Đầu hạt bắp 12 mm”.

Thông tin này chưa cho biết:

  • Series.
  • Kiểu thẳng hay co.
  • Hai đầu cùng hay khác size.
  • Có đầu ren hay không.

Cách chọn Đầu nối hạt bắp chuyển ren

Nếu một đầu kết nối tube và một đầu kết nối thiết bị cần xác định cả hai phía.

Ví dụ:

  • Tube 12 mm → BSP 1/2″.
  • Tube 10 mm → Metric theo size.
  • Tube 16 mm → ren thiết bị phù hợp.

Cần ghi rõ:

  • OD tube.
  • Series.
  • Chuẩn ren.
  • Size ren.
  • Đực hay cái.
  • Kiểu làm kín.

Chuẩn bị tube trước khi lắp

Tube cần được chuẩn bị đúng.

Nên:

  • Cắt vuông.
  • Loại bỏ ba via.
  • Làm sạch bên trong.
  • Làm sạch bên ngoài.
  • Không để đầu tube bị móp.
  • Không để xước sâu vùng hạt bắp.

Đầu tube không vuông hoặc bị biến dạng có thể làm mối nối không đạt.

Cách lắp Đầu nối hạt bắp

Quy trình cụ thể phụ thuộc từng hệ fitting, nhưng nguyên tắc gồm:

  1. Cắt tube đúng chiều dài.
  2. Làm sạch đầu ống.
  3. Loại bỏ ba via.
  4. Lắp đai ốc.
  5. Lắp hạt bắp đúng chiều.
  6. Đưa tube vào thân fitting.
  7. Giữ tube đúng vị trí.
  8. Siết đai ốc theo yêu cầu.
  9. Kiểm tra hạt bắp.
  10. Lắp hoàn thiện.
  11. Kiểm tra rò khi chạy thử.

Không nên áp dụng một số vòng siết cố định cho mọi loại fitting.

Lưu ý khi lắp Hạt bắp

Hạt bắp thường có chiều lắp xác định.

Nếu lắp ngược có thể:

  • Không bám tube.
  • Không tạo liên kết đúng.
  • Gây rò dầu.
  • Làm hỏng vòng.
  • Làm tube trượt.

Trước khi siết cần kiểm tra đúng hướng của chi tiết.

Lưu ý khi siết Đai ốc

Siết thiếu có thể gây:

  • Tube bị trượt.
  • Hạt bắp chưa bám đủ.
  • Rò dầu.

Siết quá mức có thể:

  • Làm biến dạng tube.
  • Hỏng hạt bắp.
  • Hỏng ren.
  • Biến dạng thân fitting.
  • Làm bảo trì khó khăn.

Không nên xử lý mọi trường hợp rò bằng cách tiếp tục tăng lực siết.

Có tái sử dụng Hạt bắp được không?

Không nên mặc định có thể sử dụng lại.

Nếu hạt bắp đã cắt hoặc bám vào một tube cũ, không nên tự ý tháo sang tube mới.

Nếu chỉ tháo fitting để bảo trì và vẫn giữ nguyên tube cùng vòng cắt, việc lắp lại cần tuân theo hướng dẫn của đúng hệ sản phẩm.

Nên thay hạt bắp nếu:

  • Bị nứt.
  • Bị méo.
  • Bị ăn mòn.
  • Mòn bề mặt.
  • Không còn bám đúng.
  • Chuyển sang tube mới.

Có nên trộn Hạt bắp khác hãng?

Không nên mặc định sử dụng được.

Dù cùng:

  • OD tube.
  • Kích thước ren.
  • Hình dạng gần giống.

các hệ vẫn có thể khác:

  • Góc côn.
  • Dung sai.
  • Kiểu lưỡi cắt.
  • Chiều dài vòng.
  • Series.
  • Đai ốc.

Nên sử dụng các thành phần thuộc cùng hệ hoặc có xác nhận tương thích.

Khi nào cần thay Đầu nối hạt bắp?

Nên kiểm tra hoặc thay khi:

  • Rò dầu.
  • Ren bị hỏng.
  • Hạt bắp bị nứt.
  • Hạt bắp bị biến dạng.
  • Tube bị trượt.
  • Thân fitting bị nứt.
  • Đai ốc bị hỏng.
  • Fitting bị ăn mòn.
  • Cần thay tube.
  • Chuyển size hoặc series.

Nếu mối nối rò liên tục, cần kiểm tra cả tube, hạt bắp, đai ốc và thân fitting.

Lưu ý khi lựa chọn Đầu nối hạt bắp

Trước khi lựa chọn cần xác định:

  • Đường kính ngoài tube.
  • Series fitting.
  • Kiểu thẳng, co, T hay xuyên vách.
  • Loại hạt bắp.
  • Ren đai ốc.
  • Chuẩn đầu còn lại nếu có.
  • Vật liệu tube.
  • Vật liệu fitting.
  • Áp suất làm việc.
  • Môi chất.
  • Không gian lắp đặt.

Không nên mua chỉ bằng hình ảnh.

Hai đầu nối có hình dáng rất giống nhau vẫn có thể thuộc hai hệ fitting khác nhau.

Tư vấn lựa chọn Đầu nối hạt bắp

Khi thay Đầu nối hạt bắp, nên cung cấp:

  • Hình ảnh fitting cũ.
  • Hình ảnh hạt bắp.
  • Hình ảnh đai ốc.
  • Đường kính ngoài tube.
  • Kích thước ren nếu có.
  • Series nếu biết.
  • Kiểu đầu nối.
  • Vật liệu tube.
  • Áp suất làm việc.
  • Loại máy.
  • Số lượng cần dùng.

Nếu chưa xác định được series hoặc loại hạt bắp, nên chụp rõ cả thân fitting, đai ốc và vòng cắt sau khi tháo để đối chiếu.

Chỉ biết “đầu nối hạt bắp” và size tube thường chưa đủ để xác định chính xác toàn bộ sản phẩm.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối ống cứng thủy lực.

Câu hỏi thường gặp

Đầu nối hạt bắp dùng để làm gì?
Đầu nối hạt bắp dùng để kết nối tube hoặc ống cứng với fitting bằng đai ốc và vòng cắt mà không cần hàn trực tiếp.
Đầu nối hạt bắp và DIN 2353 có giống nhau không?
Không hoàn toàn. DIN 2353 là một hệ fitting côn 24° cụ thể, còn hạt bắp là tên gọi rộng được dùng cho nhiều loại đầu nối vòng cắt khác nhau.
Đầu nối hạt bắp chọn theo đường kính nào của ống?
Thông thường đầu nối được chọn theo đường kính ngoài của tube, đồng thời cần xác định đúng series, hạt bắp và thân fitting.
Hạt bắp cũ có lắp sang tube mới được không?
Không nên tự ý chuyển hạt bắp đã bám hoặc biến dạng trên tube cũ sang tube mới. Nên kiểm tra yêu cầu của đúng hệ fitting trước khi sử dụng.
Cần cung cấp thông tin gì khi mua Đầu nối hạt bắp?
Nên cung cấp OD tube, hình ảnh fitting, đai ốc và hạt bắp, series nếu biết, kiểu đầu nối, vật liệu ống và áp suất làm việc.
