Giới thiệu Đầu nối DIN 2353

Thủy Lực AZ cung cấp các dòng đầu nối ống cứng, vòng cắt, đai ốc và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

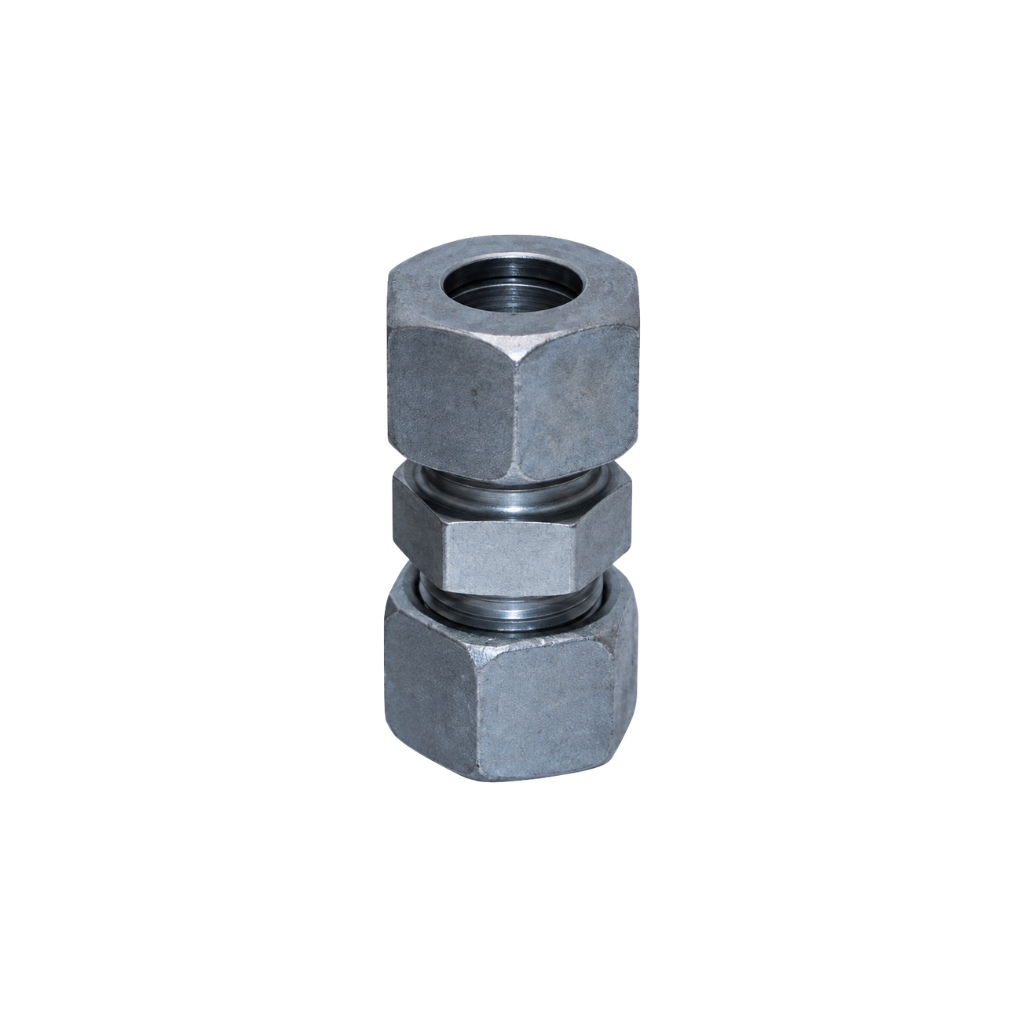

Đầu nối DIN 2353 là nhóm fitting dùng để kết nối tube hoặc ống cứng thủy lực thông qua bề mặt côn 24°, đai ốc và vòng cắt tương thích. Khi được lắp đúng, vòng cắt bám vào bề mặt ngoài của tube, giúp giữ ống và tạo mối nối chắc chắn mà không cần hàn trực tiếp.

Sản phẩm còn được gọi với một số tên như:

• Đầu nối DIN 2353.
• Fitting côn 24°.
• Đầu nối vòng cắt DIN.
• Đầu nối ống cứng Metric.
• DIN 2353 tube fitting.
• 24° cone fitting.
• Cutting ring fitting.

DIN 2353 được sử dụng phổ biến trong các hệ thống ống cứng của:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy công cụ.
• Máy công trình.
• Manifold.
• Hệ thống bôi trơn.
• Dây chuyền sản xuất.

Khi lựa chọn không nên chỉ dựa vào đường kính ren của đai ốc. Cần xác định đồng thời đường kính ngoài tube, series fitting, loại vòng cắt và cấu hình đầu nối.

DIN 2353 là gì?

DIN 2353 là hệ đầu nối tube sử dụng kết nối côn 24° và ren Metric theo từng cấu hình.

Một mối nối điển hình gồm:

Ống cứng → Đai ốc → Vòng cắt → Thân fitting côn 24°.

Khi siết đai ốc:

1. Vòng cắt được đẩy về phía côn của thân fitting.
2. Vòng tác động lên bề mặt ngoài của tube.
3. Tube được giữ theo phương dọc trục.
4. Bề mặt kết nối được ép đúng vị trí.
5. Mối nối được hình thành.

Trên thị trường hiện nay, các sản phẩm thường được gọi chung là DIN 2353 hoặc fitting 24° Metric.

Khi thay thế vẫn cần kiểm tra đúng thông số của hệ đang sử dụng.

Cấu tạo Đầu nối DIN 2353

Một bộ fitting thường gồm thân đầu nối, đai ốc và vòng cắt.

Thân fitting

Thân fitting là bộ phận tạo đường dẫn dầu và có bề mặt côn 24° để phối hợp với vòng cắt hoặc đầu nối tương ứng.

Thân có thể được chế tạo thành:

• Đầu nối thẳng.
• Đầu nối co.
• Đầu nối chữ T.
• Đầu nối chữ L.
• Đầu xuyên vách.
• Đầu chuyển ren.
• Đầu nối vào thiết bị.

Vật liệu thường gặp:

• Thép.
• Inox.
• Vật liệu khác theo từng hệ sản phẩm.

Đai ốc

Đai ốc có nhiệm vụ tạo lực siết lên vòng cắt.

Đai ốc cần đúng:

• Size tube.
• Series fitting.
• Ren.
• Kiểu thân đầu nối.

Không nên lấy đai ốc của một series khác để lắp thay chỉ vì phần ren nhìn gần giống.

Vòng cắt

Vòng cắt còn thường được gọi là:

• Cutting ring.
• Hạt bắp.
• Vòng siết.

Khi siết đúng, vòng cắt bám vào thành ngoài của tube và tạo lực giữ cơ học.

Tùy nhà sản xuất có thể có nhiều thiết kế vòng cắt khác nhau.

Không nên trộn vòng cắt khác hệ khi chưa xác nhận tương thích.

Côn 24° của DIN 2353

Một đặc điểm quan trọng của hệ DIN 2353 là bề mặt côn 24°.

Côn này giúp:

• Định vị tube và vòng cắt.
• Truyền lực siết.
• Giữ chi tiết đúng tâm.
• Hỗ trợ tạo độ kín.

Không nên nhầm côn 24° với:

• JIC 37°.
• SAE 45°.
• ORFS mặt phẳng.
• Các chuẩn côn khác.

Hai fitting có ren gần giống nhưng góc côn khác nhau vẫn không nên lắp với nhau.

Nguyên lý làm việc của Đầu nối DIN 2353

Đầu nối không có cơ cấu điều khiển như van.

Dầu đi qua đường dẫn bên trong fitting từ một cổng sang cổng còn lại.

Chức năng chính là:

• Kết nối tube.
• Chuyển hướng.
• Chia nhánh.
• Chuyển size.
• Kết nối tube với thiết bị.

Khả năng cụ thể phụ thuộc hình dạng của fitting.

Ví dụ:

• Đầu thẳng dùng nối hai đoạn tube.
• Co dùng đổi hướng.
• T dùng chia nhánh.
• Đầu chuyển dùng nối tube với cổng ren khác.

Thông số kỹ thuật Đầu nối DIN 2353

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối DIN 2353
Tên tiếng Anh	DIN 2353 Tube Fitting
Kiểu kết nối	Tube fitting
Góc côn	24°
Loại ren	Metric theo từng hệ
Loại ống	Ống cứng thủy lực
Size tube	Theo đường kính ngoài
Series	Theo từng loại
Vật liệu	Thép, inox hoặc theo model
Vòng cắt	Theo hệ DIN 2353
Áp suất làm việc	Theo size và series
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Hệ thống ống cứng

Các thông số trên mang tính tham khảo.

Không nên sử dụng một mức áp suất chung cho toàn bộ đầu nối DIN 2353.

Khả năng làm việc phụ thuộc vào:

• Size.
• Series.
• Vật liệu.
• Tube.
• Độ dày thành ống.
• Loại fitting.
• Chất lượng lắp.

Các Series Đầu nối DIN 2353

Tùy hệ sản phẩm có thể gặp các series như:

• LL.
• L.
• S.

Không phải mọi nhà sản xuất đều cung cấp đầy đủ tất cả các series.

Series LL

LL thường được dùng trong những ứng dụng nhẹ hơn tùy hệ fitting.

Khi thay thế cần kiểm tra đúng catalog của sản phẩm.

Không nên dùng LL thay cho L hoặc S chỉ vì cùng đường kính tube.

Series L

L thường được gọi là Light Series.

Đây là nhóm khá phổ biến trong nhiều hệ thống tube thủy lực.

Ứng dụng có thể gồm:

• Bộ nguồn.
• Máy công nghiệp.
• Hệ thống bôi trơn.
• Đường ống điều khiển.
• Các mạch thủy lực phù hợp.

Series S

S thường được gọi là Heavy Series.

Nhóm này sử dụng cấu hình fitting tương ứng với các ứng dụng yêu cầu cao hơn theo thiết kế.

Series S và L có thể khác:

• Ren.
• Đai ốc.
• Vòng cắt.
• Thân fitting.
• Khả năng làm việc.

Không nên sử dụng lẫn.

Đầu nối DIN 2353 dùng cho loại ống nào?

Sản phẩm chủ yếu dùng với tube hoặc ống cứng phù hợp.

Có thể gồm:

• Ống thép thủy lực.
• Ống inox.
• Tube thép chính xác.
• Tube công nghiệp phù hợp.

Kích thước thường được lựa chọn theo đường kính ngoài của tube.

Ví dụ có thể gặp:

• 6 mm.
• 8 mm.
• 10 mm.
• 12 mm.
• 15 mm.
• 16 mm.
• 18 mm.
• 22 mm.
• 28 mm.
• Size khác.

Các kích thước trên chỉ mang tính minh họa.

Cần kiểm tra đúng series và model thực tế.

Các loại Đầu nối DIN 2353 phổ biến

Đầu nối DIN 2353 thẳng

Dùng để nối hai đoạn tube trên cùng một trục.

Có thể là:

• Hai đầu cùng size.
• Hai đầu khác size.
• Tube – tube.
• Tube – ren.

Loại này thường được sử dụng trong các tuyến ống thẳng.

Đầu nối DIN 2353 co 90°

Dùng để đổi hướng tube theo góc vuông.

Phù hợp tại:

• Góc máy.
• Van.
• Manifold.
• Bộ nguồn.
• Các vị trí không thuận lợi để uốn tube.

Đầu nối DIN 2353 co 45°

Dùng khi đường tube cần đổi hướng nhẹ hơn.

Loại này giúp bố trí tuyến ống linh hoạt mà không cần co vuông 90°.

Đầu nối DIN 2353 chữ T

Đầu T có ba cổng để chia hoặc hợp đường dầu.

Có thể có:

• T đều.
• T giảm.
• Ba đầu tube.
• Tube kết hợp ren.

Đầu T không tự chia đều lưu lượng.

Lưu lượng từng nhánh phụ thuộc vào tải và trở lực của hệ thống.

Đầu nối DIN 2353 xuyên vách

Được sử dụng khi cần đưa đường tube xuyên qua:

• Tấm thép.
• Thành tủ.
• Vách máy.
• Khung thiết bị.

Thân fitting được cố định trên vách và hai phía kết nối tube.

Đầu nối DIN 2353 chuyển ren

Một đầu kết nối tube bằng vòng cắt, đầu còn lại kết nối với cổng thiết bị.

Phía ren thiết bị có thể sử dụng:

• BSP.
• Metric.
• NPT.
• Các cấu hình khác.

Loại này giúp nối hệ tube DIN với van, bơm, manifold hoặc thiết bị khác.

Đầu nối DIN 2353 thép

Thép là vật liệu thường gặp.

Ưu điểm:

• Kết cấu chắc.
• Có nhiều kiểu fitting.
• Có nhiều size.
• Phù hợp nhiều hệ thủy lực.

Bề mặt thép có thể được xử lý để tăng khả năng bảo vệ tùy từng sản phẩm.

Không nên mặc định mọi fitting thép đều có cùng lớp phủ.

Đầu nối DIN 2353 inox

Đầu nối inox phù hợp với các hệ thống cần:

• Khả năng chống ăn mòn.
• Môi trường ẩm.
• Yêu cầu vật liệu inox.
• Điều kiện làm việc đặc biệt.

Khi lựa chọn cần kiểm tra:

• Mác inox.
• Vật liệu tube.
• Vòng cắt.
• Đai ốc.
• Môi chất.
• Áp suất làm việc.

Không nên trộn các vật liệu hoặc hệ phụ kiện không tương thích.

Ưu điểm của Đầu nối DIN 2353

Sản phẩm có nhiều ưu điểm:

• Không cần hàn tube.
• Kết nối chắc khi lắp đúng.
• Có thể tháo bảo trì.
• Có nhiều size.
• Có nhiều kiểu fitting.
• Có đầu thẳng.
• Có đầu co.
• Có đầu T.
• Có đầu xuyên vách.
• Có đầu chuyển ren.
• Phù hợp hệ ống cứng.
• Kết cấu gọn.
• Dễ tiêu chuẩn hóa hệ thống.
• Có lựa chọn thép và inox.

Nhược điểm của Đầu nối DIN 2353

Một số hạn chế cần lưu ý:

• Cần đúng size tube.
• Cần đúng series.
• Không nên trộn L và S.
• Sai vòng cắt có thể gây rò.
• Siết sai có thể làm hỏng mối nối.
• Đầu tube phải được chuẩn bị đúng.
• Không nên chọn chỉ bằng ren.
• Cần xác định đúng côn 24°.
• Không tương thích trực tiếp với JIC 37°.
• Khả năng chịu áp phụ thuộc từng cấu hình.

So sánh DIN 2353 Series L và S

Tiêu chí	Series L	Series S
Tên thường gọi	Light	Heavy
Côn	24°	24°
Tube	Theo bảng size	Theo bảng size
Ren	Theo series	Theo series
Đai ốc	Theo L	Theo S
Vòng cắt	Theo hệ tương thích	Theo hệ tương thích
Thay trực tiếp	Không nên	Không nên

Không nên kết luận chỉ dựa vào đường kính tube.

Cần xác định series thực tế trước khi đặt phụ kiện.

So sánh Đầu nối DIN 2353 và JIC

Tiêu chí	DIN 2353	JIC
Góc côn	24°	37°
Hệ ren	Thường Metric	Theo hệ JIC
Tube fitting	Rất phổ biến	Có hệ riêng
Vòng cắt	Thường có	Không theo kiểu DIN
Làm kín	Theo cấu hình 24°	Côn 37°
Thay trực tiếp	Không	Không

Đây là hai hệ fitting khác nhau.

Không nên cố ghép một đầu JIC vào fitting DIN chỉ vì ren có vẻ gần giống.

So sánh DIN 2353 và BSP

Tiêu chí	DIN 2353	BSP
Đặc điểm	Tube fitting côn 24°	Hệ ren ống
Ren	Metric theo hệ	BSPP/BSPT
Nối tube trực tiếp	Có	Không nhất thiết
Vòng cắt	Có trong cấu hình phổ biến	Không phải đặc trưng
Ứng dụng	Ống cứng	Cổng thiết bị, fitting

Một đầu DIN có thể được chế tạo với phía còn lại là BSP để nối tube với cổng BSP.

Vì vậy DIN 2353 và BSP không nhất thiết là hai nhóm đối lập mà có thể xuất hiện trên cùng một adapter.

So sánh DIN 2353 và Đầu nối hạt bắp

“Hạt bắp” là cách gọi thị trường của vòng siết hoặc vòng cắt trong nhiều hệ tube fitting.

DIN 2353 là một hệ kết nối kỹ thuật cụ thể.

Do đó nhiều sản phẩm được gọi là “đầu nối hạt bắp” trên thị trường thực tế có thể thuộc kiểu DIN 2353 hoặc hệ tương tự.

Khi mua nên ưu tiên thông tin kỹ thuật:

• OD tube.
• Côn 24°.
• Series.
• Ren.
• Vòng cắt.

thay vì chỉ dựa vào từ “hạt bắp”.

Đầu nối DIN 2353 có chịu áp cao không?

Có các dòng DIN 2353 được sử dụng trong hệ thống thủy lực áp suất cao.

Tuy nhiên không có một mức áp suất chung cho tất cả sản phẩm.

Khả năng làm việc phụ thuộc:

• Series.
• Size.
• Vật liệu.
• Loại tube.
• Độ dày thành tube.
• Thiết kế fitting.
• Hệ số an toàn của nhà sản xuất.

Cần tra đúng bảng kỹ thuật của sản phẩm cụ thể.

Đầu nối DIN 2353 có gây giảm áp không?

Đầu nối không chủ động giảm áp.

Tuy nhiên mọi fitting đều có thể tạo một mức tổn thất dòng chảy nhất định.

Mức tổn thất phụ thuộc vào:

• Đường kính trong.
• Lưu lượng.
• Hình dạng fitting.
• Co hay thẳng.
• Độ nhớt dầu.

Đầu nối quá nhỏ so với lưu lượng yêu cầu có thể làm tăng trở lực và nhiệt.

Ứng dụng của Đầu nối DIN 2353

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy nông nghiệp.
• Xe nâng.
• Thiết bị nâng hạ.
• Van thủy lực.
• Manifold.
• Máy sản xuất thép.
• Hệ thống bôi trơn.
• Hệ thống ống cứng.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một ứng dụng thường gặp là nối tube thép từ manifold đến van, xi lanh hoặc các thiết bị trên máy.

Cách chọn size Đầu nối DIN 2353

Khi lựa chọn cần xác định:

• Đường kính ngoài tube.
• Series.
• Kiểu fitting.
• Ren.
• Vòng cắt.
• Đai ốc.
• Vật liệu.
• Áp suất làm việc.

Không nên chỉ đặt:

“DIN 2353 12 mm”.

Tube 12 mm có thể xuất hiện trong nhiều cấu hình khác nhau.

Cần biết thêm series và kiểu fitting cần sử dụng.

Cách xác định Series fitting

Nếu còn đầu nối cũ nên kiểm tra:

• Ký hiệu trên thân.
• Ren đai ốc.
• Kích thước thân.
• OD tube.
• Hình dạng vòng cắt.
• Catalog nếu có.

Không nên đo riêng tube rồi suy đoán series.

Nếu chọn sai series, đai ốc và thân fitting có thể không tương thích.

Chuẩn bị tube trước khi lắp

Tube cần được chuẩn bị đúng.

Nên:

• Cắt vuông.
• Loại bỏ ba via.
• Làm sạch bên trong.
• Làm sạch bề mặt ngoài.
• Không để đầu tube bị móp.
• Không để xước sâu vùng vòng cắt.

Đầu ống biến dạng có thể ảnh hưởng trực tiếp tới khả năng bám của vòng.

Cách lắp Đầu nối DIN 2353

Quy trình chi tiết phụ thuộc từng sản phẩm, nhưng về nguyên tắc gồm:

1. Cắt tube đúng chiều dài.
2. Loại bỏ ba via.
3. Làm sạch ống.
4. Lắp đai ốc.
5. Lắp vòng cắt đúng chiều.
6. Đưa tube vào thân fitting.
7. Giữ tube đúng vị trí.
8. Siết theo quy trình yêu cầu.
9. Kiểm tra vòng cắt.
10. Lắp hoàn thiện.
11. Kiểm tra rò khi chạy thử.

Không nên tự áp dụng một số vòng siết chung cho mọi hãng.

Lưu ý khi lắp Vòng cắt

Vòng cắt phải:

• Đúng chiều.
• Đúng size.
• Đúng series.
• Đúng loại tube.

Nếu lắp ngược có thể khiến vòng không bám đúng.

Nếu sau quá trình lắp vòng không tạo được dấu bám theo yêu cầu của hệ fitting, không nên đưa mạch lên áp cao.

Lưu ý khi siết Đai ốc

Siết thiếu có thể gây:

• Tube trượt.
• Vòng chưa bám đủ.
• Rò dầu.

Siết quá mức có thể gây:

• Tube biến dạng.
• Hỏng ren.
• Biến dạng vòng cắt.
• Hỏng thân fitting.
• Khó tháo bảo trì.

Nếu mối nối rò, không nên mặc định chỉ cần siết thêm.

Có nên tái sử dụng Vòng cắt?

Không nên tự ý chuyển một vòng cắt đã bám trên tube cũ sang tube mới.

Nếu tháo mối nối để bảo trì nhưng vẫn giữ nguyên tube và vòng cắt, việc lắp lại phụ thuộc:

• Tình trạng chi tiết.
• Thiết kế của hệ fitting.
• Hướng dẫn của nhà sản xuất.

Nên thay vòng khi:

• Nứt.
• Méo.
• Mòn.
• Ăn mòn.
• Không còn bám đúng.
• Thay sang tube mới.

Có nên trộn phụ kiện DIN 2353 khác hãng?

Không nên mặc định dùng được.

Dù cùng được gọi là DIN 2353, từng hệ sản phẩm vẫn có thể khác về:

• Dung sai.
• Thiết kế vòng cắt.
• Đai ốc.
• Vật liệu.
• Bề mặt làm kín.
• Quy trình lắp.

Tốt nhất sử dụng các chi tiết thuộc cùng hệ tương thích hoặc có xác nhận thay thế.

Khi nào cần thay Đầu nối DIN 2353?

Nên kiểm tra hoặc thay khi:

• Rò dầu.
• Ren bị hỏng.
• Vòng cắt bị nứt.
• Đai ốc biến dạng.
• Thân fitting bị nứt.
• Tube bị trượt.
• Bề mặt côn bị hỏng.
• Fitting bị ăn mòn.
• Chuyển sang size tube khác.
• Thay series fitting.

Nếu fitting rò liên tục, cần kiểm tra cả bộ thay vì chỉ tăng lực siết.

Lưu ý khi lựa chọn Đầu nối DIN 2353

Trước khi lựa chọn cần xác định:

• OD tube.
• Series LL, L hoặc S nếu áp dụng.
• Loại fitting.
• Côn 24°.
• Kích thước ren.
• Vòng cắt.
• Đai ốc.
• Vật liệu tube.
• Vật liệu fitting.
• Áp suất làm việc.
• Môi chất.
• Không gian lắp đặt.

Không nên chọn chỉ bằng hình ảnh.

Hai fitting DIN nhìn gần giống nhau vẫn có thể khác series và không sử dụng thay nhau được.

Tư vấn lựa chọn Đầu nối DIN 2353

Khi thay Đầu nối DIN 2353, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh vòng cắt.
• Hình ảnh đai ốc.
• Đường kính ngoài tube.
• Kích thước ren.
• Series nếu biết.
• Loại đầu thẳng, co hay T.
• Vật liệu tube.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần dùng.

Nếu chưa xác định được series, nên chụp rõ thân fitting, vòng cắt và đai ốc sau khi tháo để đối chiếu.

Chỉ biết đường kính tube và tên “DIN 2353” thường chưa đủ để lựa chọn chính xác toàn bộ cấu hình.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối ống cứng thủy lực.

Câu hỏi thường gặp
