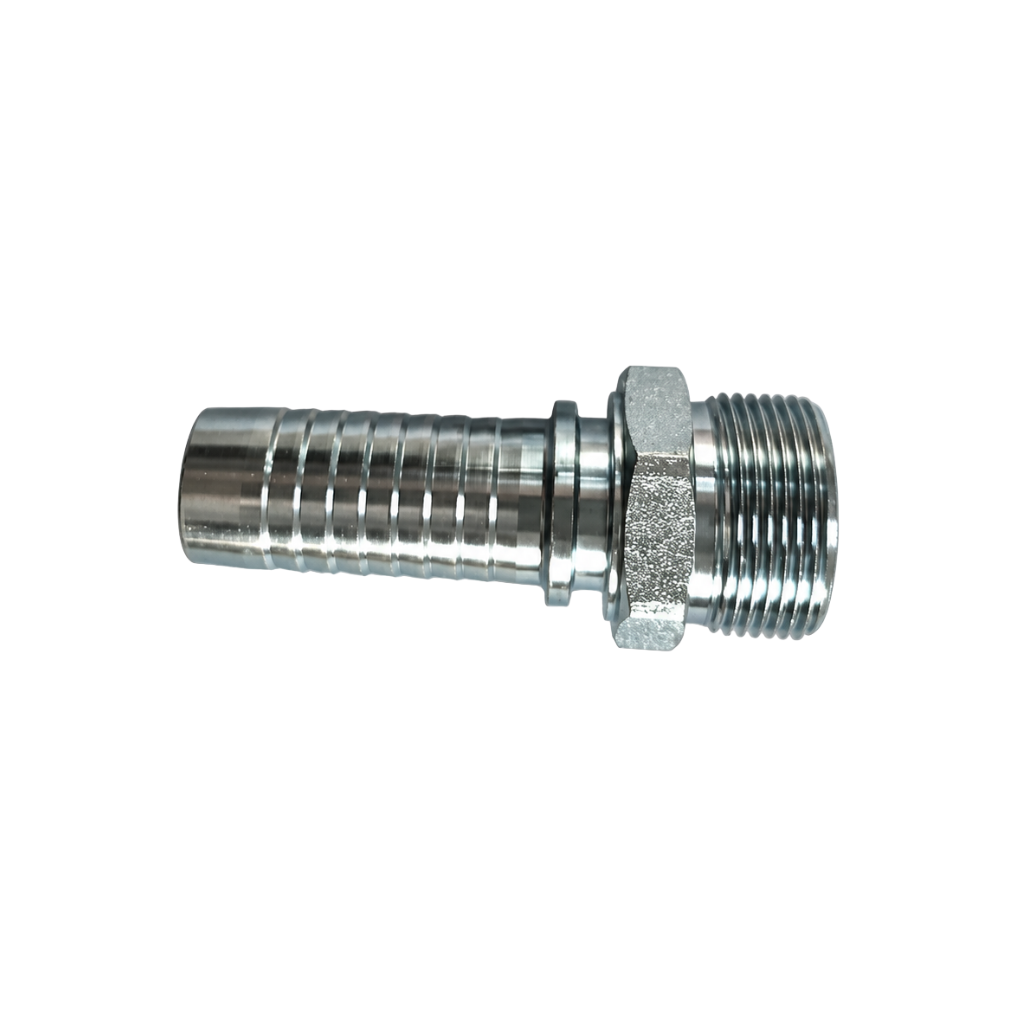

Giới thiệu Đầu bấm Metric

Thủy Lực AZ cung cấp các dòng đầu bấm, vỏ bóp, ống mềm và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu bấm Metric là loại fitting dùng để kết nối ống mềm thủy lực với bơm, van, xi lanh, motor, manifold hoặc các thiết bị sử dụng cổng ren hệ mét.

Một đầu fitting được lắp vào trong ống mềm và cố định bằng vỏ bóp thông qua máy bấm. Đầu còn lại sử dụng kết nối Metric phù hợp với thiết bị.

Sản phẩm còn được gọi với một số tên như:

• Đầu bấm ren Metric.
• Đầu bấm ren mét.
• Đầu nối thủy lực Metric.
• Metric hydraulic hose fitting.
• Metric hose fitting.

Đầu bấm Metric có nhiều cấu hình khác nhau về đường kính ren, bước ren, mặt làm kín và kiểu đầu. Vì vậy không nên lựa chọn chỉ dựa vào việc ren có cùng đường kính danh nghĩa.

Các dạng thường gặp gồm:

• Đầu Metric đực.
• Đầu Metric cái.
• Đầu thẳng.
• Đầu cong 45°.
• Đầu cong 90°.
• Đầu cái xoay.
• Các kiểu làm kín khác nhau theo tiêu chuẩn.

Cấu tạo Đầu bấm Metric

Đầu bấm Metric thường gồm phần đuôi lắp ống, thân fitting, phần ren hệ mét, bề mặt làm kín và vỏ bóp tương thích.

Phần đuôi lắp ống

Phần đuôi fitting được đưa vào bên trong ống mềm thủy lực.

Bề mặt thường có các rãnh giúp tạo liên kết với:

• Lõi ống.
• Lớp bố thép.
• Vỏ bóp.
• Kết cấu từng loại hose.

Phần đuôi phải tương thích với size và loại ống.

Không nên lựa chọn fitting chỉ vì phần đuôi có thể đưa vừa vào ống. Nếu sai hệ fitting có thể gây:

• Rò dầu.
• Tuột đầu bấm.
• Hỏng lõi ống.
• Ảnh hưởng lớp gia cường.
• Giảm khả năng chịu áp.

Thân fitting

Thân fitting liên kết phần đuôi hose với đầu Metric.

Tùy vị trí lắp, thân có thể được chế tạo dạng:

• Thẳng.
• Cong 45°.
• Cong 90°.
• Cấu hình khác theo từng dòng sản phẩm.

Vật liệu thường gặp là thép hoặc inox tùy thiết kế và môi trường sử dụng.

Phần ren Metric

Ren Metric sử dụng đơn vị milimet để xác định đường kính và bước ren.

Ví dụ ký hiệu có thể thể hiện dưới dạng:

M + đường kính × bước ren.

Tuy nhiên chỉ biết đường kính ren chưa đủ để lựa chọn chính xác fitting.

Cần xác định thêm:

• Bước ren.
• Đầu đực hay cái.
• Kiểu mặt làm kín.
• Loại côn.
• Size hose.
• Tiêu chuẩn kết nối.

Hai fitting cùng ren Metric vẫn có thể không lắp thay trực tiếp cho nhau nếu khác bề mặt làm kín.

Bề mặt làm kín

Đầu Metric có thể sử dụng nhiều dạng làm kín tùy tiêu chuẩn và model.

Một số cấu hình thường gặp có thể sử dụng:

• Côn 24°.
• O-ring.
• Mặt phẳng.
• Cấu hình côn khác.
• Kết cấu riêng của từng hệ fitting.

Vì vậy không nên gọi tất cả đầu Metric là một loại kết nối giống nhau.

Mặt làm kín là thông tin cần kiểm tra cùng với ren.

Đai ốc xoay

Nhiều đầu Metric cái sử dụng đai ốc xoay.

Thiết kế này giúp:

• Lắp bộ ống thuận tiện.
• Không cần xoay toàn bộ hose.
• Hạn chế xoắn ống khi siết.
• Thuận tiện với đầu cong.

Đai ốc phải được kết nối với đúng đầu đực và mặt làm kín tương ứng.

Vỏ bóp

Vỏ bóp nằm bên ngoài đầu ống và được máy bấm ép lại.

Vỏ cần phù hợp với:

• Size hose.
• Loại ống.
• Số lớp thép.
• Phần đuôi fitting.
• Đường kính bấm.

Không nên sử dụng vỏ bóp chỉ vì có kích thước bên ngoài gần giống nhau.

Nguyên lý liên kết của Đầu bấm Metric

Một bộ ống thủy lực hoàn chỉnh thường gồm:

Ống thủy lực → Đầu bấm Metric → Vỏ bóp → Thiết bị.

Phần đuôi fitting được đưa vào trong ống đến đúng chiều sâu.

Vỏ bóp được lắp bên ngoài đầu ống.

Máy bấm sau đó ép vỏ tới kích thước yêu cầu.

Khi được bấm đúng:

• Đầu fitting được giữ chắc với ống.
• Lớp gia cường được cố định.
• Hạn chế rò dầu.
• Hạn chế fitting tuột khi tăng áp.
• Duy trì đường dầu bên trong phù hợp.

Phần Metric phía ngoài sau đó được kết nối với thiết bị theo đúng ren và bề mặt làm kín.

Thông số kỹ thuật Đầu bấm Metric

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu bấm Metric
Tên tiếng Anh	Metric Hydraulic Hose Fitting
Chuẩn kết nối	Metric
Kiểu ren	Ren hệ mét
Dạng đầu	Đực, cái
Góc fitting	Thẳng, 45°, 90°
Kiểu làm kín	Theo từng tiêu chuẩn
Vật liệu	Thép, inox hoặc theo model
Size ren	Theo từng loại
Bước ren	Theo từng size
Size hose	Theo từng fitting
Vỏ bóp	Theo loại ống
Áp suất làm việc	Theo hệ hose – fitting
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đồng thời size ren, bước ren, mặt làm kín, size hose và loại ống đang sử dụng.

Các loại Đầu bấm Metric phổ biến

Đầu bấm Metric đực

Đầu Metric đực có phần ren ngoài để kết nối với đầu cái hoặc cổng thiết bị tương ứng.

Khi lựa chọn cần xác định:

• Đường kính ren.
• Bước ren.
• Kiểu mặt làm kín.
• Size ống.
• Dạng đầu thẳng hoặc cong.

Không nên chọn chỉ bằng việc đo đường kính ngoài của ren.

Đầu bấm Metric cái

Đầu Metric cái thường sử dụng đai ốc xoay.

Loại này thuận tiện khi lắp bộ hose vào thiết bị vì đai ốc có thể xoay độc lập với thân ống.

Khi lựa chọn cần kiểm tra:

• Size ren.
• Bước ren.
• Mặt côn hoặc mặt làm kín.
• Size hose.
• Đầu đực cần kết nối.

Đầu bấm Metric thẳng

Đầu thẳng phù hợp khi tuyến ống và cổng thiết bị nằm gần cùng hướng.

Ưu điểm gồm:

• Kết cấu gọn.
• Dễ lắp.
• Dễ bấm.
• Phù hợp nhiều vị trí.

Nếu hose cần đổi hướng ngay sau cổng, đầu 45° hoặc 90° có thể phù hợp hơn.

Đầu bấm Metric cong 45°

Đầu cong 45° giúp đổi hướng vừa phải tại vị trí kết nối.

Loại này phù hợp khi:

• Cổng thiết bị lệch hướng.
• Không gian hạn chế.
• Cần giảm độ uốn hose.
• Tuyến ống không cần đổi hướng tới 90°.

Đầu bấm Metric cong 90°

Đầu 90° giúp tuyến ống đổi hướng gần vuông góc ngay tại thiết bị.

Loại này thường được sử dụng trên:

• Xi lanh.
• Motor.
• Van.
• Bơm.
• Manifold.
• Máy công trình.

Khi bộ ống sử dụng đầu cong, hướng fitting cần được xác định chính xác trước khi bấm.

Đầu Metric côn 24°

Côn 24° là một cấu hình thường gặp trong các hệ thống đầu nối Metric thủy lực.

Tùy tiêu chuẩn và dòng sản phẩm, đầu nối có thể thuộc các nhóm kích thước khác nhau và sử dụng kết cấu làm kín riêng.

Khi lựa chọn cần kiểm tra:

• Góc côn.
• Đường kính ren.
• Bước ren.
• Series của đầu nối.
• O-ring nếu có.
• Đầu đối diện.

Không nên mặc định mọi đầu Metric đều sử dụng côn 24°.

Đầu Metric có O-ring

Một số cấu hình sử dụng O-ring để hỗ trợ hoặc trực tiếp tạo độ kín.

O-ring cần phù hợp về:

• Kích thước.
• Vật liệu.
• Môi chất.
• Nhiệt độ.
• Áp suất.

Nếu O-ring bị chai, rách hoặc đặt sai vị trí, kết nối có thể bị rò dù ren và fitting vẫn còn tốt.

Phân biệt Đầu bấm Metric và BSP

Tiêu chí	Metric	BSP
Hệ ren	Mét	BSP
Đơn vị	mm	Inch danh nghĩa
Bước ren	Theo hệ Metric	Theo chuẩn BSP
Làm kín	Nhiều cấu hình	BSPP, BSPT và các kiểu khác
Dạng đầu	Đực, cái	Đực, cái
Thay trực tiếp	Không	Không

Hai loại có thể nhìn khá giống ở một số kích thước.

Không nên thử lắp bằng lực nếu chưa xác định đúng tiêu chuẩn vì có thể làm hỏng ren.

Phân biệt Đầu bấm Metric và JIC

Tiêu chí	Metric	JIC
Hệ ren	Mét	Hệ inch
Mặt làm kín	Theo từng cấu hình	Côn 37°
Size	Theo ren Metric	Theo size JIC
Dạng đầu	Đực, cái	Đực, cái
Góc fitting	Thẳng, 45°, 90°	Thẳng, 45°, 90°
Thay trực tiếp	Không	Không

JIC được nhận biết quan trọng qua mặt côn 37°.

Đầu Metric có thể sử dụng nhiều kiểu côn khác nhau nên cần kiểm tra kỹ trước khi thay thế.

Phân biệt Đầu bấm Metric và NPT

Tiêu chí	Metric	NPT
Hệ ren	Ren mét	Ren ống NPT
Kiểu ren	Thường theo cấu hình Metric	Chủ yếu ren côn
Đơn vị	Milimet	Inch
Làm kín	Theo mặt làm kín	Thường tại ren
Thay thế	Không	Không

Không nên cố lắp ren NPT vào ren Metric dù đường kính bên ngoài có thể tương đối gần nhau ở một số size.

Ưu điểm của Đầu bấm Metric

Đầu bấm Metric có nhiều ưu điểm:

• Có nhiều kích thước.
• Phù hợp nhiều thiết bị thủy lực.
• Có đầu đực và đầu cái.
• Có dạng thẳng, 45°, 90°.
• Có nhiều kiểu làm kín.
• Dễ kết hợp với ống mềm.
• Phù hợp bộ nguồn.
• Sử dụng trên xi lanh và motor.
• Thuận tiện bảo trì.
• Có nhiều cấu hình fitting.
• Phù hợp nhiều loại máy công nghiệp.
• Có thể gia công thành bộ ống theo yêu cầu.

Nhược điểm của Đầu bấm Metric

Một số hạn chế cần lưu ý:

• Có nhiều bước ren dễ nhầm.
• Không thể chọn chỉ bằng đường kính ren.
• Có nhiều kiểu mặt làm kín.
• Dễ nhầm với các chuẩn khác.
• Cần đúng loại hose.
• Cần đúng vỏ bóp.
• Cần xác định đúng thông số bấm.
• Bấm sai có thể gây rò hoặc tuột đầu.
• Mặt làm kín bị xước có thể gây rò.
• Hai đầu cùng ren Metric chưa chắc dùng thay nhau được.

Ứng dụng của Đầu bấm Metric

Đầu bấm Metric được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Xi lanh thủy lực.
• Motor thủy lực.
• Van thủy lực.
• Manifold.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Đầu Metric được lựa chọn khi cổng thiết bị sử dụng đúng chuẩn ren và mặt làm kín tương ứng.

Cách chọn size Đầu bấm Metric

Khi lựa chọn cần xác định:

• Đường kính ren.
• Bước ren.
• Size hose.
• Đầu đực hay cái.
• Mặt làm kín.

Ví dụ chỉ biết ren M18 vẫn chưa đủ nếu chưa biết bước ren và cấu hình kết nối.

Nếu có fitting cũ nên đo:

• Đường kính ren.
• Bước ren.
• Đường kính mặt côn.
• Góc côn nếu cần.
• Size đuôi hose.

Không nên xác định ren bằng mắt khi các size gần nhau.

Chọn Đầu bấm Metric theo loại ống

Fitting phải tương thích với hose.

Các loại ống thường gặp gồm:

• Ống 1 lớp thép.
• Ống 2 lớp thép.
• Ống 4 lớp thép.
• Ống PTFE.
• Các loại hose chuyên dụng.

Từng hệ có thể sử dụng:

• Stem khác nhau.
• Vỏ bóp khác nhau.
• Đường kính bấm khác nhau.
• Quy trình gia công khác nhau.

Không nên sử dụng fitting của một loại ống cho loại khác nếu không có thông số xác nhận.

Lưu ý khi bấm Đầu Metric

Khi gia công cần:

1. Xác định đúng loại hose.
2. Chọn đúng đầu Metric.
3. Xác định size và bước ren.
4. Chọn đúng vỏ bóp.
5. Cắt ống đúng chiều dài.
6. Làm sạch đầu ống.
7. Đưa fitting đủ chiều sâu.
8. Xác định hướng nếu dùng đầu cong.
9. Bấm đúng kích thước.
10. Kiểm tra sau khi bấm.

Bấm quá lỏng có thể gây:

• Rò dầu.
• Tuột fitting.

Bấm quá chặt có thể:

• Hỏng lõi ống.
• Ảnh hưởng lớp thép.
• Biến dạng fitting.
• Giảm tiết diện dòng dầu.

Lưu ý khi lắp đặt Đầu bấm Metric

Trong quá trình lắp cần:

• Kiểm tra đúng đường kính ren.
• Kiểm tra đúng bước ren.
• Kiểm tra mặt làm kín.
• Làm sạch ren.
• Không lắp lệch ren.
• Không xoắn hose.
• Không kéo căng ống.
• Không uốn ngay sát fitting.
• Đặt đầu cong đúng hướng.
• Kiểm tra rò rỉ sau khi chạy thử.

Nếu fitting không vặn vào nhẹ nhàng ở những vòng đầu, không nên dùng lực để ép vào.

Cần kiểm tra lại bước ren và tiêu chuẩn kết nối.

Khi nào cần thay Đầu bấm Metric?

Nên kiểm tra hoặc thay khi xuất hiện:

• Rò dầu.
• Ren bị hỏng.
• Ren bị méo.
• Mặt côn bị xước.
• O-ring bị hỏng.
• Fitting bị cong.
• Thân fitting bị nứt.
• Ăn mòn mạnh.
• Rò tại vị trí bấm.
• Vỏ bóp bị biến dạng.
• Fitting lỏng trong hose.

Nếu đầu nối tiếp tục rò sau khi siết, cần kiểm tra mặt làm kín thay vì tiếp tục tăng lực siết.

Lưu ý khi lựa chọn Đầu bấm Metric

Trước khi lựa chọn cần xác định:

• Size hose.
• Loại hose.
• Số lớp gia cường.
• Đường kính ren.
• Bước ren.
• Đầu đực hay cái.
• Kiểu côn.
• Kiểu làm kín.
• Đầu thẳng, 45° hay 90°.
• Áp suất làm việc.
• Vỏ bóp tương thích.
• Thiết bị cần kết nối.

Không nên đặt hàng chỉ bằng tên “đầu Metric”.

Đây là một nhóm rất rộng và hai fitting cùng sử dụng ren hệ mét vẫn có thể không tương thích với nhau.

Tư vấn lựa chọn Đầu bấm Metric

Khi thay Đầu bấm Metric, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh phần ren.
• Hình ảnh mặt làm kín.
• Đường kính ren.
• Bước ren nếu biết.
• Size hose.
• Ký hiệu trên thân ống.
• Số lớp gia cường.
• Đầu thẳng, 45° hoặc 90°.
• Áp suất làm việc.

Nếu có bộ ống cũ, nên chụp rõ cả fitting và phần chữ trên thân hose để xác định đồng thời đầu bấm, ống và vỏ bóp phù hợp.

Chỉ biết ren Metric thường chưa đủ để lựa chọn chính xác sản phẩm.

Tham khảo thêm các sản phẩm tại danh mục Đầu bấm thủy lực.

Câu hỏi thường gặp
