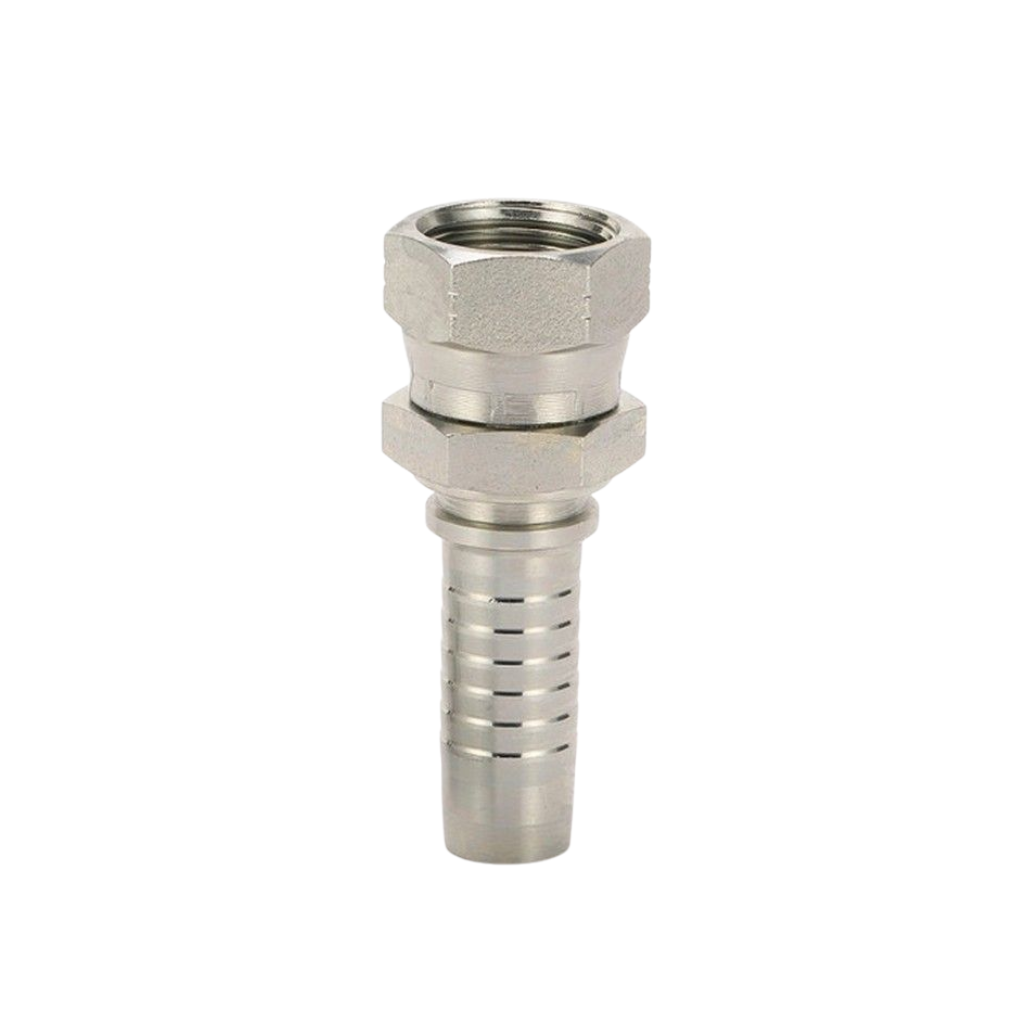

Giới thiệu Đầu bấm JIC

Thủy Lực AZ cung cấp các dòng đầu bấm, vỏ bóp, ống mềm và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu bấm JIC là loại fitting dùng để kết nối ống mềm thủy lực với bơm, van, xi lanh, motor, manifold và các thiết bị sử dụng đầu nối JIC.

Đặc điểm nhận biết quan trọng của kết nối JIC là bề mặt côn 37°. Khi lắp đúng, hai bề mặt côn tiếp xúc với nhau để tạo vị trí làm kín, còn phần ren có nhiệm vụ tạo lực siết giữ kết nối.

Sản phẩm còn được gọi với một số tên như:

• Đầu bấm thủy lực JIC.
• Đầu nối JIC 37°.
• Đầu JIC ống thủy lực.
• JIC hydraulic hose fitting.
• JIC 37 degree fitting.

Đầu bấm JIC có nhiều cấu hình:

• JIC đực.
• JIC cái.
• Đầu thẳng.
• Đầu cong 45°.
• Đầu cong 90°.
• Đầu cái xoay.
• Nhiều size khác nhau.

Một đầu fitting được đưa vào trong ống mềm và cố định bằng vỏ bóp thông qua máy bấm. Đầu JIC còn lại được kết nối với thiết bị có chuẩn tương ứng.

Cấu tạo Đầu bấm JIC

Đầu bấm JIC thường gồm phần đuôi lắp hose, thân fitting, phần ren JIC, mặt côn 37° và đai ốc xoay trên một số loại đầu cái.

Phần đuôi lắp ống

Phần đuôi fitting được đưa vào trong ống mềm thủy lực.

Trên đuôi thường có các rãnh để phối hợp với:

• Lõi ống.
• Lớp gia cường.
• Vỏ bóp.
• Kết cấu của từng loại hose.

Phần đuôi phải tương thích với size và cấu tạo của ống.

Không nên lựa chọn chỉ vì đầu fitting có thể đưa vừa vào ống. Đuôi không đúng loại có thể gây:

• Rò dầu.
• Tuột đầu.
• Hỏng lõi ống.
• Ảnh hưởng lớp bố thép.
• Giảm khả năng chịu áp.

Thân fitting

Thân fitting liên kết phần đuôi hose với đầu JIC.

Tùy yêu cầu lắp đặt, thân có thể được chế tạo dạng:

• Thẳng.
• Cong 45°.
• Cong 90°.
• Cấu hình khác theo từng hệ fitting.

Vật liệu thường gặp là thép hoặc inox tùy sản phẩm.

Mặt côn 37°

Mặt côn 37° là đặc điểm quan trọng của kết nối JIC.

Khi đầu đực và đầu cái được siết với nhau, hai bề mặt côn tương ứng tiếp xúc và tạo vị trí làm kín.

Do đó khi kiểm tra một fitting JIC cần quan sát không chỉ phần ren mà cả:

• Góc côn.
• Tình trạng bề mặt côn.
• Vết xước.
• Biến dạng.
• Độ sạch của mặt tiếp xúc.

Mặt côn bị xước hoặc móp có thể gây rò dầu dù ren vẫn còn tốt.

Phần ren

JIC thường sử dụng ren thẳng thuộc hệ inch với các kích thước tương ứng từng size fitting.

Ren có nhiệm vụ tạo lực siết để ép hai bề mặt côn vào nhau.

Vì vị trí làm kín chính nằm tại mặt côn nên không nên xử lý đầu JIC giống một kết nối ren côn NPT.

Đai ốc xoay

Đầu JIC cái thường gặp ở dạng swivel với đai ốc xoay.

Thiết kế này giúp:

• Lắp hose dễ hơn.
• Không phải xoay toàn bộ ống khi siết.
• Thuận tiện với đầu cong.
• Giảm nguy cơ làm xoắn hose.

Đai ốc cần được lắp với đầu JIC đực có mặt côn tương thích.

Vỏ bóp

Vỏ bóp nằm bên ngoài đầu ống và được ép bằng máy bấm.

Vỏ phải phù hợp với:

• Size hose.
• Loại ống.
• Số lớp gia cường.
• Đuôi fitting.
• Đường kính bấm.

Không nên chọn vỏ bóp chỉ dựa vào việc có thể luồn vừa lên thân ống.

Nguyên lý liên kết của Đầu bấm JIC

Một bộ ống thủy lực hoàn chỉnh thường có cấu tạo:

Ống thủy lực → Đầu bấm → Vỏ bóp → Đầu JIC → Thiết bị.

Phần đuôi fitting được đưa vào trong ống đến đúng chiều sâu.

Vỏ bóp được đặt bên ngoài ống, sau đó ép bằng máy bấm tới kích thước yêu cầu.

Khi bấm đúng:

• Fitting được giữ chắc với ống.
• Lớp gia cường được cố định.
• Hạn chế rò dầu tại phần bấm.
• Hạn chế fitting tuột khi tăng áp.

Phía còn lại của fitting được kết nối với đầu JIC tương ứng.

Khi siết, hai mặt côn 37° tiếp xúc với nhau để tạo liên kết làm kín.

Thông số kỹ thuật Đầu bấm JIC

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu bấm JIC
Tên tiếng Anh	JIC Hydraulic Hose Fitting
Chuẩn kết nối	JIC
Góc côn	37°
Dạng đầu	Đực, cái
Kiểu ren	Ren inch theo từng size
Góc fitting	Thẳng, 45°, 90°
Vật liệu	Thép, inox hoặc theo model
Size ren	Theo từng loại
Size hose	Theo từng fitting
Kiểu làm kín	Mặt côn 37°
Vỏ bóp	Theo loại ống
Áp suất làm việc	Theo hệ hose – fitting
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đồng thời size JIC, size hose, loại ống, fitting, vỏ bóp và áp suất làm việc.

Các loại Đầu bấm JIC phổ biến

Đầu bấm JIC đực

Đầu JIC đực có ren ngoài và mặt côn 37° để kết nối với đầu cái tương ứng.

Loại này có thể được sử dụng trên:

• Đầu thẳng.
• Đầu chuyển.
• Bộ ống bấm sẵn.
• Các cụm thiết bị thủy lực.

Khi lựa chọn cần xác định đúng:

• Size ren.
• Size hose.
• Mặt côn.
• Dạng đầu.
• Áp suất hệ thống.

Đầu bấm JIC cái

Đầu JIC cái thường sử dụng đai ốc xoay và bề mặt côn tương thích với đầu đực.

Loại này thuận tiện khi lắp bộ hose vào thiết bị vì có thể siết đai ốc mà không phải xoay toàn bộ ống.

Đầu JIC cái có thể có dạng:

• Thẳng.
• 45°.
• 90°.

Đầu bấm JIC thẳng

Đầu thẳng phù hợp khi hướng đi của hose gần trùng với hướng cổng kết nối.

Ưu điểm:

• Kết cấu gọn.
• Dễ gia công.
• Dễ lắp.
• Phù hợp nhiều vị trí.

Nếu đường ống cần đổi hướng ngay sau fitting, đầu cong có thể phù hợp hơn.

Đầu bấm JIC cong 45°

Đầu 45° giúp tuyến hose đổi hướng vừa phải ngay tại vị trí kết nối.

Loại này phù hợp khi:

• Cổng thiết bị lệch hướng.
• Không gian hạn chế.
• Cần giảm uốn hose.
• Không cần đổi hướng tới 90°.

Đầu bấm JIC cong 90°

Đầu JIC 90° giúp đổi hướng gần vuông góc tại cổng thiết bị.

Thường được sử dụng trên:

• Xi lanh.
• Motor.
• Van.
• Bơm.
• Manifold.
• Máy công trình.

Loại này đặc biệt hữu ích khi không gian phía trước cổng kết nối bị hạn chế.

Phân biệt Đầu bấm JIC và BSP

Tiêu chí	JIC	BSP
Đặc điểm chính	Côn 37°	BSPP hoặc BSPT
Hệ ren	Hệ inch phù hợp JIC	BSP
Làm kín	Mặt côn 37°	Tùy cấu hình
Dạng đầu	Đực, cái	Đực, cái
Góc fitting	Thẳng, 45°, 90°	Thẳng, 45°, 90°
Thay trực tiếp	Không	Không

Không nên phân biệt hai loại chỉ bằng kích thước đường kính ren.

Nếu fitting cũ không còn mã, cần kiểm tra cả bước ren và bề mặt làm kín.

Phân biệt Đầu bấm JIC và NPT

Tiêu chí	JIC	NPT
Kiểu ren	Ren thẳng	Ren côn
Vị trí làm kín	Côn 37°	Chủ yếu tại phần ren
Đặc điểm nhận dạng	Có mặt flare 37°	Ren thuôn dần
Ứng dụng	Hệ thống thủy lực	Đường ống, thiết bị
Thay thế trực tiếp	Không	Không

JIC và NPT có nguyên lý kết nối khác nhau.

Không nên sử dụng vật liệu làm kín ren trên mặt côn JIC để cố xử lý một kết nối bị rò. Nếu JIC rò, cần kiểm tra mặt côn, độ siết, ren và khả năng tương thích của hai đầu.

Phân biệt JIC 37° và côn 45°

Đây là điểm dễ nhầm khi quan sát fitting bằng mắt.

JIC sử dụng bề mặt côn 37°.

Một số hệ fitting khác có thể sử dụng góc côn 45°.

Hai loại không nên ghép với nhau dù phần ren có thể tương đồng ở một số cấu hình.

Nếu ghép sai góc:

• Bề mặt tiếp xúc không đúng.
• Khả năng làm kín kém.
• Có thể làm biến dạng mặt côn.
• Dễ phát sinh rò dầu.

Khi không chắc chắn cần đo hoặc đối chiếu fitting theo tiêu chuẩn thay vì thử lắp bằng lực.

Ưu điểm của Đầu bấm JIC

Đầu bấm JIC có nhiều ưu điểm:

• Mặt côn 37° dễ nhận diện.
• Được sử dụng phổ biến trong thủy lực.
• Có nhiều size.
• Có đầu đực và đầu cái.
• Có dạng thẳng, 45°, 90°.
• Đầu cái xoay thuận tiện lắp đặt.
• Phù hợp nhiều loại máy.
• Có thể tháo lắp khi cần bảo trì.
• Phù hợp bộ ống bấm sẵn.
• Dễ kết hợp với nhiều thiết bị.
• Phù hợp máy công trình.
• Sử dụng trong nhiều hệ thống công nghiệp.

Nhược điểm của Đầu bấm JIC

Một số hạn chế cần lưu ý:

• Cần xác định đúng côn 37°.
• Có thể nhầm với một số chuẩn ren inch khác.
• Mặt côn bị xước có thể gây rò.
• Không nên chọn chỉ dựa vào đường kính ren.
• Cần đúng size hose.
• Cần đúng vỏ bóp.
• Cần fitting tương thích với loại ống.
• Bấm sai có thể gây tuột đầu.
• Siết không đúng có thể ảnh hưởng mặt côn.
• Không thể thay trực tiếp cho BSP, NPT hoặc các chuẩn khác.

So sánh Đầu JIC thẳng, 45° và 90°

Tiêu chí	Đầu thẳng	Đầu 45°	Đầu 90°
Hướng hose	Thẳng	Lệch 45°	Gần vuông góc
Không gian	Tuyến thẳng	Lệch hướng vừa	Không gian hẹp
Uốn hose gần đầu	Có thể cần	Giảm	Giảm rõ
Hướng khi bấm	Ít quan trọng hơn	Quan trọng	Rất quan trọng
Ứng dụng	Đường thẳng	Tuyến chéo	Đổi hướng vuông

Không có kiểu nào tốt nhất cho mọi vị trí.

Nên chọn theo hướng thực tế của hose để hạn chế uốn gập và tránh tạo tải lên đầu fitting.

Ứng dụng của Đầu bấm JIC

Đầu JIC được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy công trình.
• Máy xúc.
• Máy ủi.
• Xe nâng.
• Cẩu thủy lực.
• Máy nông nghiệp.
• Máy ép nhựa.
• Thiết bị nâng hạ.
• Xi lanh thủy lực.
• Motor thủy lực.
• Bơm thủy lực.
• Van thủy lực.
• Manifold.
• Dây chuyền tự động hóa.

JIC đặc biệt phổ biến trên nhiều loại máy di động và thiết bị có hệ thống thủy lực sử dụng kết nối côn 37°.

Cách chọn size Đầu bấm JIC

Khi lựa chọn cần xác định hai phần:

• Size hose.
• Size JIC.

Không nên mặc định size hose và size đầu ren luôn giống nhau.

Nếu có fitting cũ nên kiểm tra:

• Đường kính ren.
• Bước ren.
• Size dash nếu biết.
• Góc côn 37°.
• Size hose.
• Kiểu đầu đực hoặc cái.

Nếu không xác định được bằng mắt, nên đo chính xác thay vì thử nhiều đầu ren khác nhau.

Chọn Đầu bấm JIC theo loại ống

Đầu fitting phải tương thích với loại hose.

Các loại ống có thể gồm:

• Ống thủy lực 1 lớp thép.
• Ống thủy lực 2 lớp thép.
• Ống nhiều lớp thép.
• Ống PTFE.
• Các dòng hose chuyên dụng.

Từng loại có thể cần:

• Đuôi fitting khác.
• Vỏ bóp khác.
• Kích thước bấm khác.
• Quy trình gia công khác.

Không nên sử dụng fitting của ống R1 hoặc R2 cho PTFE hay ống bốn lớp nếu hệ fitting không được thiết kế tương thích.

Lưu ý về mặt côn JIC

Bề mặt côn cần được giữ sạch và không bị hư hỏng.

Trước khi lắp nên kiểm tra:

• Không có phoi kim loại.
• Không có vết móp.
• Không có vết xước sâu.
• Không bị biến dạng.
• Hai mặt côn đúng chuẩn.

Nếu kết nối bị rò, không nên lập tức siết mạnh hơn.

Cần xác định xem nguyên nhân nằm ở:

• Mặt côn.
• Ren.
• Sai size.
• Sai góc côn.
• Fitting bị biến dạng.
• Đầu nối lắp lệch.

Siết quá mức có thể làm hư chính bề mặt cần làm kín.

Lưu ý khi bấm Đầu JIC

Khi gia công bộ ống cần:

1. Xác định đúng loại hose.
2. Chọn đúng đầu JIC.
3. Chọn đúng vỏ bóp.
4. Cắt ống đúng chiều dài.
5. Làm sạch đầu ống.
6. Đưa fitting đủ chiều sâu.
7. Xác định hướng nếu dùng đầu cong.
8. Bấm đúng đường kính.
9. Kiểm tra sau bấm.
10. Kiểm tra độ kín trước khi sử dụng.

Bấm quá lỏng có thể gây rò hoặc tuột fitting.

Bấm quá chặt có thể làm hỏng lõi, lớp bố hoặc phần đuôi fitting.

Lưu ý khi lắp đặt Đầu bấm JIC

Trong quá trình lắp cần:

• Làm sạch hai mặt côn.
• Kiểm tra đúng size.
• Không lắp lệch ren.
• Không dùng fitting có côn hỏng.
• Không xoắn hose.
• Không kéo căng ống.
• Không uốn hose ngay sát fitting.
• Đặt đầu cong đúng hướng.
• Siết đúng phương pháp.
• Kiểm tra rò rỉ sau khi chạy thử.

Với đầu cái xoay, nên giữ thân hose đúng vị trí trong quá trình siết đai ốc để hạn chế xoắn ống.

Khi nào cần thay Đầu bấm JIC?

Nên kiểm tra hoặc thay fitting khi có:

• Rò dầu tại mặt côn.
• Mặt côn bị xước.
• Ren bị hỏng.
• Ren bị méo.
• Thân fitting bị nứt.
• Fitting bị cong.
• Ăn mòn nghiêm trọng.
• Rò tại vị trí bấm.
• Vỏ bóp biến dạng.
• Fitting lỏng trong hose.

Nếu đầu JIC liên tục rò dù đã siết, cần kiểm tra bề mặt côn và đầu đối diện thay vì tiếp tục tăng lực siết.

Lưu ý khi lựa chọn Đầu bấm JIC

Trước khi lựa chọn cần xác định:

• Size hose.
• Loại hose.
• Số lớp gia cường.
• Size JIC.
• Đầu đực hay cái.
• Bước ren.
• Mặt côn 37°.
• Đầu thẳng, 45° hay 90°.
• Áp suất làm việc.
• Vỏ bóp tương thích.
• Hướng lắp đặt.

Không nên mua fitting chỉ bằng hình ảnh.

Hai đầu có ngoại hình rất gần nhau vẫn có thể khác size, ren hoặc góc làm kín.

Tư vấn lựa chọn Đầu bấm JIC

Khi thay Đầu bấm JIC, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh phần ren.
• Hình ảnh mặt côn.
• Size ren nếu biết.
• Size JIC hoặc dash size nếu có.
• Size ống.
• Ký hiệu trên thân ống.
• Số lớp gia cường.
• Dạng đầu thẳng, 45° hoặc 90°.
• Áp suất làm việc.

Nếu còn bộ ống cũ, nên chụp rõ cả hai đầu fitting và phần chữ trên thân hose để xác định đồng thời đầu bấm, ống và vỏ bóp phù hợp.

Chỉ biết “đầu JIC” thường chưa đủ để lựa chọn chính xác vì còn phải xác định size, đầu đực hoặc cái và loại hose sử dụng.

Tham khảo thêm các sản phẩm tại danh mục Đầu bấm thủy lực.

Câu hỏi thường gặp
