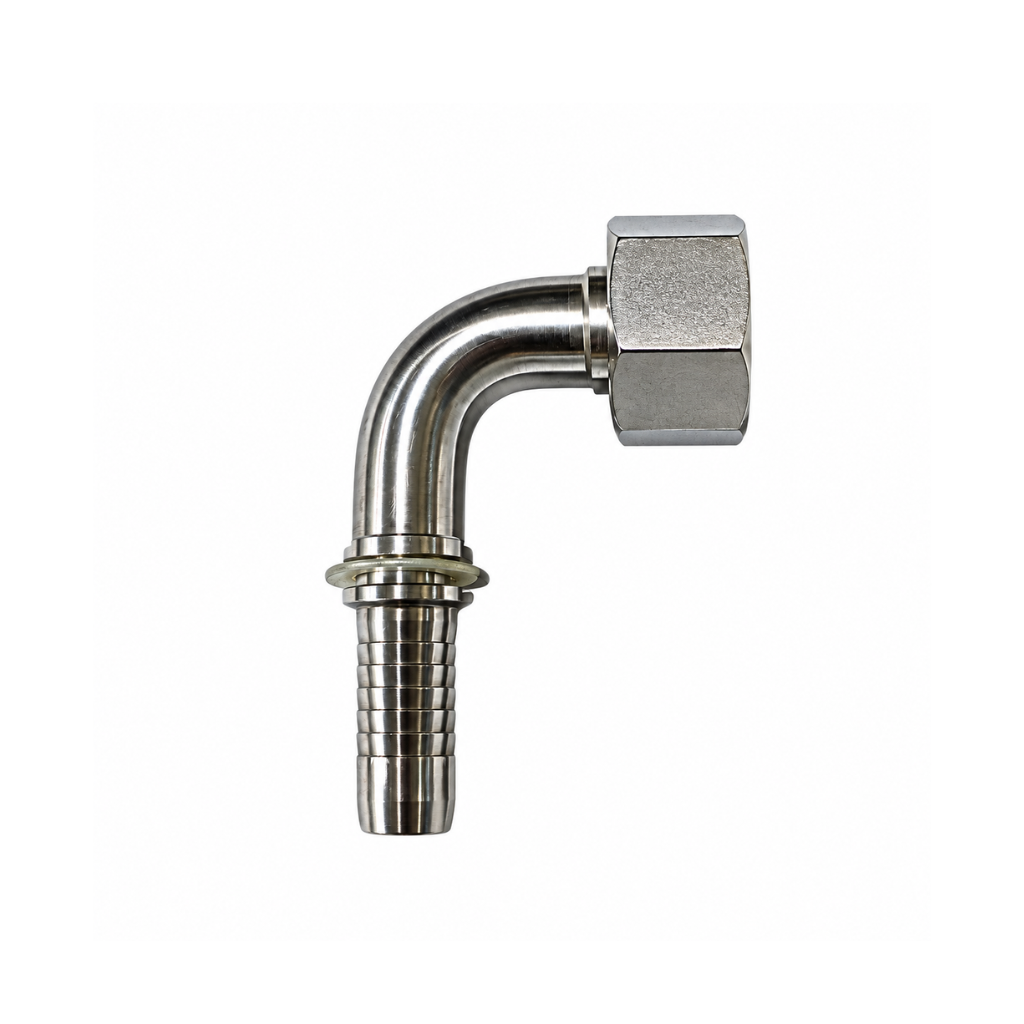

Giới thiệu Đầu bấm cong 90°

Thủy Lực AZ cung cấp các dòng đầu bấm, vỏ bóp, ống mềm và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu bấm cong 90° là loại fitting dùng để kết nối ống mềm thủy lực với thiết bị theo hướng vuông góc. Thiết kế này giúp đổi hướng đường ống ngay tại cổng kết nối và hạn chế việc phải uốn ống quá gấp.

Sản phẩm còn được gọi với một số tên như:

• Đầu bấm thủy lực 90°.
• Đầu nối ống thủy lực 90°.
• Đầu cong thủy lực 90°.
• 90 degree hydraulic hose fitting.
• 90° elbow hose fitting.

Tùy hệ thống, đầu bấm cong 90° có thể sử dụng nhiều chuẩn kết nối như:

• BSP.
• JIC.
• Metric.
• ORFS.
• NPT.
• SAE.
• Các chuẩn khác.

Một đầu fitting được lắp vào bên trong ống và cố định bằng vỏ bóp thông qua máy bấm. Đầu còn lại kết nối với bơm, van, xi lanh, motor, manifold hoặc các thiết bị thủy lực khác.

Đầu cong 90° thường được sử dụng tại những vị trí có không gian hạn chế hoặc khi hướng đi của ống gần vuông góc với cổng thiết bị.

Cấu tạo Đầu bấm cong 90°

Đầu bấm cong 90° thường gồm phần đuôi lắp ống, thân cong, đầu kết nối và vỏ bóp phù hợp với loại ống.

Phần đuôi lắp ống

Phần đuôi fitting được đưa vào bên trong ống mềm thủy lực.

Trên bề mặt thường có các rãnh để tạo liên kết với:

• Lõi ống.
• Lớp gia cường.
• Vỏ bóp.
• Kết cấu của từng loại hose.

Phần đuôi phải tương thích với size và loại ống.

Không nên lựa chọn fitting chỉ vì phần đuôi có thể đưa vừa vào ống. Nếu không đúng hệ có thể gây:

• Rò dầu.
• Tuột đầu.
• Hỏng lõi ống.
• Ảnh hưởng lớp gia cường.
• Giảm khả năng chịu áp.

Thân cong 90°

Thân fitting tạo góc vuông giữa hướng của ống và đầu kết nối với thiết bị.

Thiết kế này giúp:

• Đổi hướng đường ống.
• Giảm uốn ống gần fitting.
• Bố trí đường ống gọn hơn.
• Phù hợp không gian hẹp.
• Tránh một số vật cản trên máy.

Hướng của đầu cong cần được xác định đúng trước khi bấm, đặc biệt khi một bộ ống sử dụng hai đầu cong.

Phần đầu kết nối

Đầu còn lại được kết nối với thiết bị.

Các chuẩn thường gặp gồm:

• BSP đực.
• BSP cái.
• JIC đực.
• JIC cái.
• Metric.
• ORFS.
• NPT.
• SAE.
• Các dạng khác.

Mỗi chuẩn có đặc điểm ren và phương pháp làm kín khác nhau.

Không nên lựa chọn chỉ bằng đường kính ren bên ngoài.

Đai ốc xoay

Nhiều đầu cong 90° dạng cái sử dụng đai ốc xoay.

Đai ốc giúp fitting được siết vào cổng thiết bị mà không phải xoay toàn bộ ống.

Điều này đặc biệt hữu ích với đầu 90° vì hướng của fitting ảnh hưởng trực tiếp tới vị trí của bộ ống sau khi lắp.

Vỏ bóp

Vỏ bóp nằm bên ngoài đầu ống và được ép bằng máy bấm.

Vỏ cần phù hợp với:

• Size ống.
• Loại ống.
• Số lớp thép.
• Đầu fitting.
• Đường kính bấm.

Không nên sử dụng một loại vỏ bóp cho nhiều hệ ống khác nhau nếu chưa có thông số xác nhận.

Nguyên lý liên kết của Đầu bấm cong 90°

Một bộ ống hoàn chỉnh thường gồm:

Ống thủy lực → Đầu bấm 90° → Vỏ bóp → Thiết bị.

Phần đuôi fitting được đưa vào bên trong ống đến đúng chiều sâu.

Vỏ bóp được đặt phía ngoài.

Máy bấm sau đó ép vỏ tới kích thước yêu cầu.

Khi được bấm đúng:

• Vỏ bóp ép giữ phần ngoài của ống.
• Đuôi fitting giữ phần trong.
• Lớp gia cường được kẹp chắc.
• Đầu fitting không bị tuột.
• Dòng dầu đi qua fitting tới thiết bị.

Phần đầu cong 90° sau đó được nối vào cổng tương ứng trên máy.

Thông số kỹ thuật Đầu bấm cong 90°

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu bấm cong 90°
Tên tiếng Anh	90° Hydraulic Hose Fitting
Góc đầu	90°
Dạng đầu	Đực, cái
Chuẩn kết nối	BSP, JIC, Metric, ORFS, NPT hoặc loại khác
Vật liệu	Thép, inox hoặc theo model
Size ren	Theo từng loại
Size ống	Theo từng fitting
Kiểu làm kín	Theo chuẩn kết nối
Vỏ bóp	Theo loại ống
Áp suất làm việc	Theo hệ hose – fitting
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đồng thời chuẩn ren, size ống, fitting, vỏ bóp và áp suất làm việc.

Các loại Đầu bấm cong 90° phổ biến

Đầu bấm BSP cong 90°

Đầu sử dụng chuẩn kết nối BSP.

Có thể gặp:

• BSP đực.
• BSP cái.
• BSPP.
• BSPT.
• Các cấu hình khác.

Đầu BSP cái xoay 90° được sử dụng khá phổ biến trên các bộ ống cần đổi hướng ngay tại van, bơm hoặc xi lanh.

Khi lựa chọn cần kiểm tra cả kiểu ren và mặt làm kín.

Đầu bấm JIC cong 90°

Đầu sử dụng chuẩn JIC với mặt côn 37° theo cấu hình phù hợp.

Loại này thường được sử dụng trong:

• Máy công trình.
• Máy nông nghiệp.
• Máy công nghiệp.
• Thiết bị di động.
• Hệ thống thủy lực.

Không nên nhầm JIC với các đầu ren khác có kích thước gần giống.

Đầu bấm Metric cong 90°

Đầu Metric sử dụng hệ ren mét.

Tùy từng loại có thể khác nhau về:

• Đường kính ren.
• Bước ren.
• Kiểu đầu đực hoặc cái.
• Mặt làm kín.
• Size hose.

Chỉ biết đầu sử dụng ren Metric thường chưa đủ để lựa chọn chính xác.

Đầu bấm ORFS cong 90°

ORFS sử dụng mặt phẳng và O-ring theo cấu hình của hệ kết nối.

Loại cong 90° phù hợp khi hệ thống sử dụng ORFS và cần đổi hướng đường ống tại cổng thiết bị.

O-ring cần đúng kích thước và phù hợp với môi chất.

Đầu bấm NPT cong 90°

Đầu sử dụng chuẩn ren NPT.

Không nên nhầm NPT với BSPT dù cả hai có thể là dạng ren côn.

Hai loại có tiêu chuẩn ren khác nhau và không nên cố lắp thay thế cho nhau.

Ưu điểm của Đầu bấm cong 90°

Đầu bấm cong 90° có nhiều ưu điểm:

• Đổi hướng đường ống rõ rệt.
• Giảm uốn hose gần fitting.
• Phù hợp không gian hẹp.
• Giúp đường ống gọn hơn.
• Có nhiều chuẩn kết nối.
• Có nhiều size.
• Có đầu đực và đầu cái.
• Phù hợp nhiều loại máy.
• Dễ kết hợp với ống mềm.
• Có thể sử dụng trên xi lanh và motor.
• Phù hợp bộ nguồn thủy lực.
• Thuận tiện cho bộ ống bấm sẵn.

Nhược điểm của Đầu bấm cong 90°

Một số hạn chế cần lưu ý:

• Cần xác định đúng hướng đầu cong.
• Chọn sai góc có thể làm bộ ống không lắp được.
• Không thể chọn chỉ dựa vào size ren.
• Có nhiều chuẩn kết nối dễ nhầm.
• Cần đúng loại vỏ bóp.
• Cần tương thích với đúng hose.
• Bấm sai có thể gây rò hoặc tuột đầu.
• Fitting cong chiếm không gian theo hướng riêng.
• Không nên xoắn hose để ép fitting vào vị trí.
• Hai đầu cong trên cùng bộ ống cần đúng góc tương đối.

So sánh Đầu bấm cong 90° và Đầu bấm thẳng

Tiêu chí	Đầu cong 90°	Đầu thẳng
Hướng kết nối	Đổi hướng vuông	Đi thẳng
Không gian	Phù hợp vị trí hẹp	Phù hợp tuyến thẳng
Uốn ống gần đầu	Có thể giảm	Có thể cần uốn nhiều hơn
Hướng fitting	Cần xác định chính xác	Ít ảnh hưởng hơn
Kết cấu	Phức tạp hơn	Đơn giản hơn
Ứng dụng	Cổng lệch hướng	Cổng cùng hướng với hose

Đầu thẳng phù hợp khi đường ống đi trực tiếp từ cổng thiết bị.

Đầu 90° phù hợp khi ống cần đổi hướng ngay sau cổng kết nối.

So sánh Đầu bấm cong 90° và 45°

Tiêu chí	Đầu 90°	Đầu 45°
Góc đổi hướng	90°	45°
Mức đổi hướng	Lớn	Vừa phải
Tuyến ống	Gần vuông góc	Đi chéo
Không gian	Phù hợp góc hẹp	Phù hợp lệch hướng
Lựa chọn	Theo bố trí thực tế	Theo bố trí thực tế

Không có loại nào tốt hơn trong mọi trường hợp.

Đầu 90° nên dùng khi tuyến ống cần chuyển hướng gần vuông góc. Nếu chỉ cần lệch hướng vừa phải, đầu 45° có thể phù hợp và tạo tuyến ống tự nhiên hơn.

Ứng dụng của Đầu bấm cong 90°

Đầu bấm cong 90° được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Cẩu thủy lực.
• Máy nông nghiệp.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Xi lanh thủy lực.
• Motor thủy lực.
• Van thủy lực.
• Manifold.
• Dây chuyền tự động hóa.

Một ứng dụng thường gặp là tại cổng xi lanh hoặc motor khi không gian phía trước cổng bị hạn chế và ống cần đi ngang ngay sau vị trí kết nối.

Cách chọn size Đầu bấm cong 90°

Khi lựa chọn cần xác định riêng:

• Size ống.
• Size đầu nối.

Hai kích thước này không phải lúc nào cũng giống nhau.

Nếu có fitting cũ nên kiểm tra:

• Đường kính ren.
• Bước ren.
• Chuẩn kết nối.
• Kiểu làm kín.
• Size hose.
• Góc fitting.

Không nên xác định size chỉ bằng đường kính ngoài của phần ren.

Chọn Đầu bấm 90° theo chuẩn kết nối

Trước tiên cần xác định cổng của thiết bị thuộc chuẩn nào:

• BSP.
• JIC.
• Metric.
• ORFS.
• NPT.
• SAE.

Sau đó xác định:

• Đực hay cái.
• Size ren.
• Bước ren.
• Kiểu làm kín.
• Size hose.
• Góc 90°.

Hai fitting cùng góc 90° nhưng khác chuẩn ren không thể thay thế trực tiếp cho nhau.

Chọn Đầu bấm 90° theo loại ống

Fitting phải tương thích với loại hose.

Các nhóm thường gặp gồm:

• Ống 1 lớp thép.
• Ống 2 lớp thép.
• Ống 4 lớp thép.
• Ống PTFE.
• Các loại ống chuyên dụng.

Từng loại có thể sử dụng:

• Đuôi fitting khác nhau.
• Vỏ bóp khác nhau.
• Đường kính bấm khác nhau.
• Quy trình gia công khác nhau.

Không nên sử dụng đầu dành cho R1/R2 với ống PTFE hoặc ống nhiều lớp nếu chưa có thông số tương thích.

Lưu ý về hướng fitting khi bấm

Đây là điểm rất quan trọng với đầu cong 90°.

Nếu một bộ ống có hai đầu cong, cần xác định hướng tương đối của hai fitting trước khi bấm.

Hai đầu có thể cần:

• Cùng hướng.
• Ngược hướng.
• Lệch 90°.
• Lệch 180°.
• Một góc khác theo vị trí máy.

Nếu bấm sai hướng, bộ ống có thể đúng ren và đúng chiều dài nhưng vẫn không lắp được.

Không nên xoắn thân hose để sửa hướng sau khi bấm.

Lưu ý khi bấm Đầu cong 90°

Khi gia công cần:

1. Xác định loại ống.
2. Chọn đúng fitting.
3. Chọn đúng vỏ bóp.
4. Xác định chiều dài.
5. Xác định hướng đầu cong.
6. Cắt ống đúng kỹ thuật.
7. Làm sạch đầu ống.
8. Đưa fitting đủ chiều sâu.
9. Bấm đúng kích thước.
10. Kiểm tra sau bấm.

Bấm quá lỏng có thể gây:

• Rò dầu.
• Tuột fitting.

Bấm quá chặt có thể:

• Hỏng lõi.
• Ảnh hưởng lớp bố.
• Biến dạng fitting.
• Giảm tiết diện dòng dầu.

Lưu ý khi lắp đặt Đầu bấm cong 90°

Trong quá trình lắp cần:

• Xác định đúng chuẩn ren.
• Kiểm tra mặt làm kín.
• Làm sạch đầu nối.
• Không siết lệch ren.
• Không xoắn ống.
• Không kéo căng hose.
• Không uốn ngay sát fitting.
• Đặt đầu 90° đúng hướng.
• Tránh cạnh sắc.
• Kiểm tra rò rỉ sau khi chạy thử.

Đầu 90° giúp bố trí tuyến hose tốt hơn, nhưng không nên dùng để bù cho một bộ ống có chiều dài không phù hợp.

Khi nào cần thay Đầu bấm cong 90°?

Nên kiểm tra hoặc thay khi có:

• Rò dầu.
• Ren bị hỏng.
• Mặt làm kín bị xước.
• Fitting bị biến dạng.
• Thân đầu bị nứt.
• Ăn mòn mạnh.
• Rò tại vị trí bấm.
• Vỏ bóp biến dạng.
• Fitting bị lỏng trong hose.
• Bộ ống từng chịu va đập mạnh.

Không nên tiếp tục siết mạnh một fitting đã hỏng mặt làm kín để cố xử lý rò dầu.

Lưu ý khi lựa chọn Đầu bấm cong 90°

Trước khi lựa chọn cần xác định:

• Size ống.
• Loại ống.
• Số lớp gia cường.
• Chuẩn kết nối.
• Đầu đực hay cái.
• Size ren.
• Bước ren.
• Kiểu làm kín.
• Góc 90°.
• Áp suất làm việc.
• Vỏ bóp tương thích.
• Hướng lắp thực tế.

Không nên đặt hàng chỉ bằng hình ảnh.

Hai đầu bấm cong 90° nhìn gần giống nhau vẫn có thể khác về ren, mặt làm kín và phần đuôi lắp hose.

Tư vấn lựa chọn Đầu bấm cong 90°

Khi thay Đầu bấm cong 90°, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh phần ren.
• Hình ảnh mặt làm kín.
• Size ren nếu biết.
• Chuẩn BSP, JIC, Metric hoặc loại khác.
• Size ống.
• Ký hiệu trên thân ống.
• Số lớp thép.
• Áp suất làm việc.
• Hướng fitting trên bộ ống.

Nếu có bộ ống cũ, nên chụp toàn bộ hai đầu và phần chữ trên thân ống để xác định đồng thời fitting, hose và vỏ bóp phù hợp.

Tham khảo thêm các sản phẩm tại danh mục Đầu bấm thủy lực.
