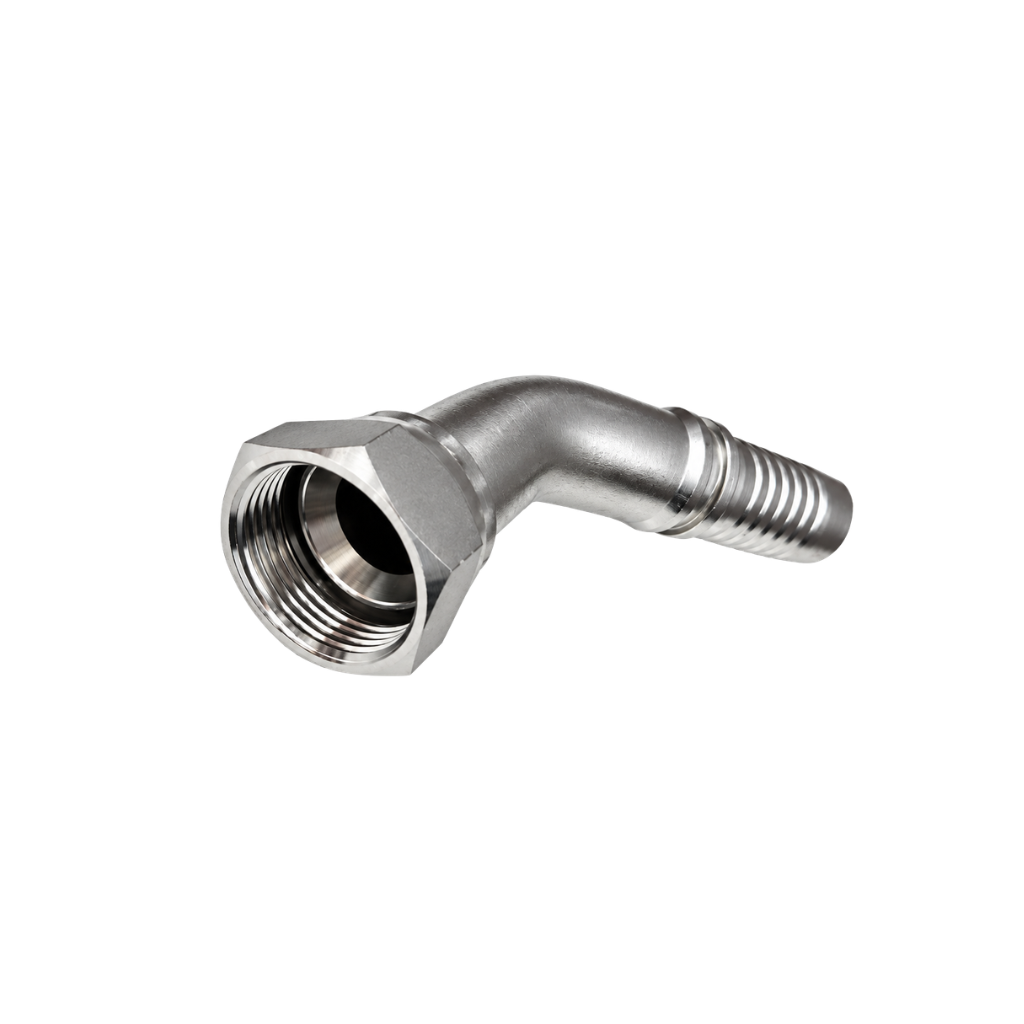

Giới thiệu Đầu bấm cong 45°

Thủy Lực AZ cung cấp các dòng đầu bấm, vỏ bóp, ống mềm và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu bấm cong 45° là loại fitting dùng để kết nối ống mềm thủy lực với thiết bị theo hướng nghiêng 45°. Thiết kế này giúp đổi hướng đường ống ngay tại vị trí kết nối mà không phải uốn ống quá gấp.

Sản phẩm còn được gọi với một số tên như:

• Đầu bấm thủy lực 45°.
• Đầu nối ống thủy lực 45°.
• Đầu cong thủy lực 45°.
• 45 degree hydraulic hose fitting.
• 45° elbow hose fitting.

Tùy hệ thống, đầu bấm cong 45° có thể sử dụng nhiều chuẩn kết nối như:

• BSP.
• JIC.
• Metric.
• ORFS.
• SAE.
• NPT.
• Các chuẩn khác theo từng dòng fitting.

Một đầu fitting được lắp vào bên trong ống mềm và cố định bằng vỏ bóp. Đầu còn lại kết nối với bơm, van, xi lanh, motor, manifold hoặc thiết bị thủy lực.

Đầu cong 45° đặc biệt phù hợp tại những vị trí mà đầu thẳng khiến ống phải uốn ngay sát fitting nhưng đầu 90° lại đổi hướng quá nhiều.

Cấu tạo Đầu bấm cong 45°

Đầu bấm cong 45° thường gồm phần đuôi lắp ống, thân cong, đầu kết nối và vỏ bóp đi kèm theo hệ ống.

Cấu tạo cụ thể thay đổi theo từng chuẩn kết nối.

Phần đuôi lắp ống

Phần đuôi fitting được đưa vào bên trong ống thủy lực.

Trên bề mặt thường có các rãnh giúp tạo liên kết với:

• Lõi ống.
• Lớp gia cường.
• Vỏ bóp.
• Kết cấu của từng loại hose.

Phần đuôi phải tương thích với loại ống sử dụng.

Không nên chọn fitting chỉ vì đường kính đuôi có thể đưa vào ống.

Nếu đuôi không phù hợp có thể gây:

• Rò dầu.
• Hỏng lõi ống.
• Tuột đầu bấm.
• Giảm tiết diện dòng dầu.
• Hư lớp gia cường.

Thân cong 45°

Đây là đặc điểm nhận dạng chính của sản phẩm.

Thân fitting tạo góc khoảng 45° giữa hướng của ống và hướng kết nối với thiết bị.

Thiết kế này giúp:

• Đổi hướng đường ống.
• Giảm độ uốn ngay sát fitting.
• Bố trí ống gọn hơn.
• Tránh chướng ngại vật.
• Phù hợp không gian lắp đặt hạn chế.

Không nên dùng đầu 45° chỉ vì nhìn gọn hơn. Hướng fitting cần phù hợp với tuyến đi thực tế của ống.

Phần đầu kết nối

Đầu còn lại kết nối với thiết bị và có thể sử dụng nhiều chuẩn khác nhau.

Các dạng thường gặp gồm:

• BSP đực.
• BSP cái.
• JIC đực.
• JIC cái.
• Metric.
• ORFS.
• NPT.
• Các chuẩn chuyên dụng khác.

Mỗi loại có ren và phương pháp làm kín riêng.

Không nên kết nối hai đầu chỉ vì kích thước ren nhìn tương tự.

Đai ốc xoay

Nhiều đầu cong 45° dạng cái sử dụng đai ốc xoay.

Đai ốc giúp fitting được siết vào thiết bị mà không cần xoay toàn bộ bộ ống.

Điều này đặc biệt hữu ích với đầu cong vì hướng của fitting sau khi lắp ảnh hưởng trực tiếp tới tuyến đi của ống.

Tuy nhiên không phải mọi đầu 45° đều có đai ốc xoay.

Vỏ bóp

Vỏ bóp được lắp bên ngoài đầu ống và được ép bằng máy bấm.

Vỏ cần phù hợp với:

• Size ống.
• Loại ống.
• Số lớp thép.
• Đầu fitting.
• Đường kính bấm.

Một bộ đầu bấm chỉ hoạt động đúng khi fitting, hose và vỏ bóp tương thích với nhau.

Nguyên lý liên kết của Đầu bấm cong 45°

Một bộ ống hoàn chỉnh thường gồm:

Ống thủy lực → Đầu bấm 45° → Vỏ bóp → Thiết bị.

Phần đuôi fitting được đưa vào bên trong ống tới đúng chiều sâu.

Vỏ bóp bao quanh phần ngoài của ống.

Sau đó máy bấm ép vỏ tới kích thước yêu cầu.

Khi được bấm đúng:

• Vỏ bóp giữ lớp ngoài của ống.
• Đuôi fitting giữ phần bên trong.
• Lớp gia cường được kẹp giữa hai phần.
• Fitting được cố định với ống.
• Dòng dầu đi qua lõi fitting tới thiết bị.

Đầu kết nối 45° sau đó được lắp với cổng thiết bị theo đúng chuẩn ren và phương pháp làm kín.

Thông số kỹ thuật Đầu bấm cong 45°

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu bấm cong 45°
Tên tiếng Anh	45° Hydraulic Hose Fitting
Góc đầu	45°
Dạng đầu	Đực, cái
Chuẩn kết nối	BSP, JIC, Metric, ORFS, NPT hoặc loại khác
Vật liệu	Thép, inox hoặc theo model
Size ren	Theo từng loại
Size ống	Theo từng fitting
Kiểu làm kín	Theo chuẩn kết nối
Vỏ bóp	Theo loại ống
Áp suất làm việc	Theo hệ hose – fitting
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đồng thời size hose, kiểu fitting, chuẩn ren, phương pháp làm kín và áp suất của toàn bộ bộ ống.

Các loại Đầu bấm cong 45° phổ biến

Đầu bấm BSP cong 45°

Đầu sử dụng kết nối thuộc nhóm BSP.

Có thể gặp:

• BSP đực.
• BSP cái.
• BSPP.
• Các cấu hình BSP khác.

Đầu BSP cái xoay cong 45° được sử dụng khá phổ biến trong các bộ ống cần đổi hướng ngay tại thiết bị.

Khi lựa chọn cần kiểm tra cả ren và mặt làm kín.

Đầu bấm JIC cong 45°

Đầu sử dụng hệ JIC với mặt côn 37° theo cấu hình tương ứng.

Loại này thường được sử dụng trong:

• Máy công trình.
• Máy công nghiệp.
• Thiết bị di động.
• Hệ thống thủy lực.

Không nên nhầm JIC với các loại ren có kích thước gần giống nhưng khác mặt côn.

Đầu bấm Metric cong 45°

Đầu Metric sử dụng hệ ren mét.

Tùy sản phẩm có thể có nhiều cấu hình làm kín khác nhau.

Khi lựa chọn cần xác định:

• Đường kính ren.
• Bước ren.
• Kiểu đầu đực hoặc cái.
• Mặt làm kín.
• Size ống.

Chỉ biết đây là ren Metric thường chưa đủ để chọn fitting.

Đầu bấm ORFS cong 45°

ORFS sử dụng mặt phẳng kết hợp O-ring theo cấu hình của hệ kết nối.

Đầu cong 45° ORFS phù hợp với những hệ thống đã sử dụng chuẩn này và cần đổi hướng đường ống.

O-ring cần đúng kích thước và vật liệu phù hợp với môi chất.

Đầu bấm NPT cong 45°

Đầu NPT sử dụng ren theo chuẩn NPT.

Không nên nhầm NPT với BSPT dù cả hai đều có thể sử dụng dạng ren côn.

Hai chuẩn có hình dạng và bước ren khác nhau.

Ưu điểm của Đầu bấm cong 45°

Đầu bấm cong 45° có nhiều ưu điểm:

• Đổi hướng đường ống ngay tại fitting.
• Hạn chế uốn hose quá gấp.
• Giúp bố trí đường ống gọn.
• Phù hợp không gian hạn chế.
• Có nhiều chuẩn kết nối.
• Có nhiều size.
• Có đầu đực và đầu cái.
• Dễ kết hợp với ống mềm.
• Phù hợp nhiều loại máy.
• Thuận tiện cho bộ ống bấm sẵn.
• Có thể giảm ứng suất tại vị trí gần fitting.
• Phù hợp nhiều hệ thống thủy lực.

Nhược điểm của Đầu bấm cong 45°

Một số hạn chế cần lưu ý:

• Cần xác định đúng hướng fitting.
• Chọn sai góc có thể làm đường ống khó bố trí.
• Không thể lựa chọn chỉ dựa vào size ren.
• Có nhiều chuẩn kết nối dễ nhầm.
• Cần đúng vỏ bóp.
• Cần đúng loại hose.
• Bấm sai có thể gây rò hoặc tuột đầu.
• Fitting cong thường chiếm không gian khác đầu thẳng.
• Sau khi bấm cần chú ý hướng tương đối của hai fitting.
• Không nên xoắn ống để ép đầu 45° vào đúng vị trí.

So sánh Đầu bấm cong 45° và Đầu bấm thẳng

Tiêu chí	Đầu cong 45°	Đầu thẳng
Hướng kết nối	Đổi hướng 45°	Đi thẳng
Không gian lắp	Phù hợp vị trí lệch hướng	Phù hợp tuyến thẳng
Uốn ống gần đầu	Có thể giảm	Có thể cần uốn nhiều hơn
Kết cấu	Phức tạp hơn	Đơn giản hơn
Lựa chọn hướng	Quan trọng	Ít ảnh hưởng hơn
Ứng dụng	Không gian hạn chế	Đường ống thẳng

Đầu thẳng phù hợp khi tuyến ống đi đúng hướng từ cổng thiết bị.

Đầu 45° phù hợp khi tuyến ống cần đổi hướng nhẹ mà không muốn uốn hose ngay sát fitting.

So sánh Đầu bấm cong 45° và 90°

Tiêu chí	Đầu 45°	Đầu 90°
Góc đổi hướng	45°	90°
Mức đổi hướng	Vừa phải	Lớn
Không gian	Theo bố trí thực tế	Phù hợp góc vuông
Đường đi ống	Chéo	Vuông góc
Lựa chọn	Theo vị trí máy	Theo vị trí máy

Không có loại nào tốt hơn trong mọi trường hợp.

Nếu đường ống chỉ cần lệch hướng vừa phải, đầu 45° thường hợp lý hơn đầu 90°.

Nếu cần chuyển hướng gần vuông góc, đầu 90° có thể giúp đường ống gọn hơn.

Ứng dụng của Đầu bấm cong 45°

Đầu bấm cong 45° được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Xi lanh thủy lực.
• Motor thủy lực.
• Van thủy lực.
• Manifold.
• Dây chuyền tự động hóa.

Đầu 45° thường được lựa chọn khi cổng thiết bị và hướng đi của hose không nằm trên cùng một đường thẳng.

Cách chọn size Đầu bấm cong 45°

Cần xác định riêng:

• Size ống.
• Size đầu nối.

Hai kích thước này không phải lúc nào cũng giống nhau.

Khi có fitting cũ nên kiểm tra:

• Đường kính ren.
• Bước ren.
• Chuẩn kết nối.
• Kiểu làm kín.
• Size hose.
• Góc fitting.

Không nên xác định size chỉ bằng đường kính ngoài của ren.

Chọn Đầu bấm 45° theo chuẩn kết nối

Trước tiên cần xác định thiết bị sử dụng chuẩn nào.

Ví dụ:

• BSP.
• JIC.
• Metric.
• ORFS.
• NPT.

Sau đó mới lựa chọn:

• Đực hay cái.
• Size ren.
• Kiểu làm kín.
• Góc 45°.
• Size đuôi hose.

Hai fitting cùng góc 45° nhưng khác chuẩn ren không thể thay thế trực tiếp cho nhau.

Chọn Đầu bấm 45° theo loại ống

Fitting phải tương thích với loại hose.

Ống có thể gồm:

• Ống 1 lớp thép.
• Ống 2 lớp thép.
• Ống 4 lớp thép.
• Ống PTFE.
• Các dòng ống chuyên dụng.

Từng loại có thể sử dụng:

• Stem khác nhau.
• Vỏ bóp khác nhau.
• Đường kính bấm khác nhau.
• Quy trình lắp khác nhau.

Không nên dùng đầu bấm của ống R1/R2 cho ống PTFE hoặc nhiều lớp thép nếu chưa có tài liệu xác nhận.

Lưu ý về hướng fitting khi bấm ống

Đây là điểm đặc biệt quan trọng với đầu cong.

Nếu một bộ ống có hai đầu cong, cần xác định góc tương đối giữa hai fitting trước khi bấm.

Ví dụ hai đầu có thể cần:

• Cùng hướng.
• Ngược hướng.
• Lệch nhau 90°.
• Lệch theo một góc khác.

Nếu bấm sai hướng, bộ ống có thể đúng chiều dài và đúng ren nhưng vẫn không lắp được.

Không nên xoắn thân ống để sửa sai hướng fitting sau khi bấm.

Lưu ý khi bấm Đầu cong 45°

Khi gia công cần:

1. Xác định loại ống.
2. Chọn đúng fitting 45°.
3. Chọn đúng vỏ bóp.
4. Xác định chiều dài bộ ống.
5. Xác định hướng fitting.
6. Cắt ống đúng kỹ thuật.
7. Làm sạch đầu ống.
8. Đưa fitting đủ chiều sâu.
9. Bấm đúng kích thước.
10. Kiểm tra sau khi bấm.

Bấm quá lỏng có thể gây:

• Rò dầu.
• Tuột fitting.

Bấm quá chặt có thể:

• Hỏng lõi ống.
• Ảnh hưởng bố thép.
• Biến dạng stem.
• Giảm tiết diện dầu.

Lưu ý khi lắp đặt Đầu bấm cong 45°

Trong quá trình lắp cần:

• Kiểm tra đúng chuẩn ren.
• Kiểm tra mặt làm kín.
• Làm sạch fitting.
• Không siết lệch ren.
• Không xoắn ống.
• Không kéo căng hose.
• Không uốn ngay sát fitting.
• Đặt đầu cong đúng hướng.
• Tránh cạnh sắc.
• Kiểm tra rò rỉ sau khi chạy thử.

Đầu cong được sử dụng để giúp tuyến ống hợp lý hơn, không phải để bù cho một bộ ống có chiều dài hoặc hướng bấm sai.

Khi nào cần thay Đầu bấm cong 45°?

Nên kiểm tra hoặc thay khi có:

• Rò dầu tại fitting.
• Ren bị hỏng.
• Mặt làm kín bị xước.
• Fitting bị cong biến dạng.
• Ăn mòn mạnh.
• Nứt thân fitting.
• Rò tại vị trí bấm.
• Vỏ bóp bị biến dạng.
• Fitting lỏng trong hose.
• Bộ ống từng chịu va đập mạnh.

Không nên tiếp tục siết mạnh một đầu đã hỏng mặt làm kín để cố xử lý rò dầu.

Cần xác định chính xác nguyên nhân trước khi thay thế.

Lưu ý khi lựa chọn Đầu bấm cong 45°

Trước khi lựa chọn cần xác định:

• Size ống.
• Loại ống.
• Số lớp gia cường.
• Chuẩn kết nối.
• Đầu đực hay cái.
• Size ren.
• Bước ren.
• Kiểu làm kín.
• Góc 45°.
• Áp suất làm việc.
• Vỏ bóp.
• Hướng lắp đặt.

Không nên mua chỉ bằng hình ảnh.

Hai đầu cong 45° nhìn gần giống nhau vẫn có thể khác hoàn toàn về ren, mặt làm kín và đuôi hose.

Tư vấn lựa chọn Đầu bấm cong 45°

Khi thay Đầu bấm cong 45°, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh phần ren.
• Hình ảnh mặt làm kín.
• Size ren nếu biết.
• Chuẩn BSP, JIC, Metric hoặc loại khác.
• Size ống.
• Ký hiệu trên thân ống.
• Số lớp thép.
• Áp suất làm việc.
• Hướng fitting trên bộ ống.

Nếu có bộ ống cũ, nên chụp toàn bộ hai đầu và phần chữ trên thân ống để xác định đồng thời fitting, hose và vỏ bóp.

Tham khảo thêm các sản phẩm tại danh mục Đầu bấm thủy lực.
