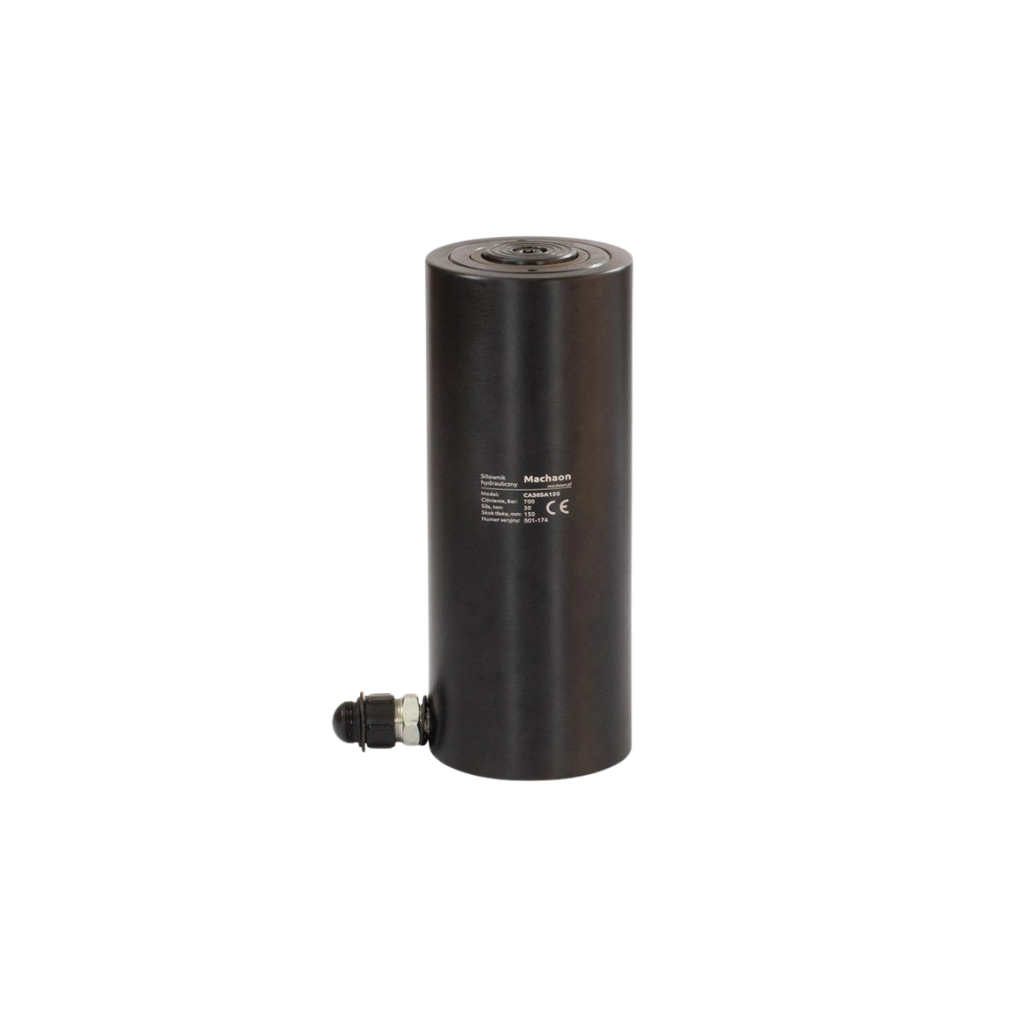

Giới thiệu Xi lanh 1 chiều 30 tấn

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực một chiều, xi lanh nâng hạ, kích thủy lực và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Xi lanh 1 chiều 30 tấn là cơ cấu chấp hành thủy lực có lực danh nghĩa khoảng 30 tấn theo điều kiện thiết kế của từng model. Áp suất dầu tác động lên một phía piston để tạo chuyển động chủ động theo một hướng, còn hành trình hồi được thực hiện bằng lò xo, tải trọng, trọng lực hoặc cơ cấu bên ngoài.

Sản phẩm còn được gọi với các tên như:

• Xi lanh thủy lực 1 chiều 30 tấn.
• Xi lanh đơn 30 tấn.
• Xi lanh nâng 30 tấn.
• Kích thủy lực 30 tấn.
• Single acting hydraulic cylinder 30 ton.
• 30 ton hydraulic cylinder.
• 30 ton hydraulic ram.

Dòng 30 tấn thường được sử dụng khi cần lực lớn cho:

• Nâng máy công nghiệp.
• Căn chỉnh thiết bị.
• Ép vòng bi.
• Ép bạc.
• Đẩy kết cấu.
• Lắp đặt máy móc.
• Bảo trì nhà máy.
• Thiết bị nâng hạ.
• Máy ép chuyên dụng.

Cần lưu ý rằng 30 tấn là lực danh nghĩa của xi lanh theo điều kiện áp suất quy định, không đồng nghĩa xi lanh có thể nâng an toàn mọi tải có khối lượng đúng 30 tấn trong mọi điều kiện sử dụng.

Xi lanh 1 chiều 30 tấn là gì?

Xi lanh một chiều sử dụng áp suất dầu để tạo lực chủ động theo một hướng.

Với loại đẩy phổ biến:

Bơm cấp dầu → Dầu vào xi lanh → Piston dịch chuyển → Ty đi ra.

Khi cần hồi:

• Xả dầu.
• Giảm áp suất.
• Lò xo đưa piston về nếu có.
• Hoặc tải trọng ép piston về.
• Hoặc trọng lực/cơ cấu bên ngoài tạo lực hồi.

Khác với xi lanh hai chiều, loại một chiều thường chỉ có một cổng dầu làm việc chính.

Cấu tạo này phù hợp với những ứng dụng không cần chủ động thủy lực cả hai chiều.

30 tấn trên Xi lanh có nghĩa là gì?

30 tấn thường được dùng để mô tả lực danh nghĩa mà xi lanh có thể tạo ra tại điều kiện áp suất thiết kế.

Về nguyên lý:

F = P × A

Trong đó:

• F là lực.
• P là áp suất.
• A là diện tích piston chịu áp.

30 tấn-force tương đương xấp xỉ 294 kN.

Tuy nhiên lực chính xác của từng model phải lấy theo tài liệu kỹ thuật của nhà sản xuất.

Hai xi lanh cùng được gọi là 30 tấn vẫn có thể khác nhau về:

• Đường kính piston.
• Áp suất thiết kế.
• Đường kính ty.
• Hành trình.
• Chiều cao đóng.
• Kiểu hồi.
• Cổng dầu.
• Kiểu gá.

Do đó không nên suy ra toàn bộ thông số từ tên “30 tấn”.

Xi lanh 30 tấn có nâng được tải 30 tấn không?

Không nên mặc định.

Khả năng nâng an toàn của toàn hệ thống còn phụ thuộc:

• Hướng đặt xi lanh.
• Góc tác dụng lực.
• Ma sát.
• Tải lệch tâm.
• Điểm đặt tải.
• Kết cấu chịu lực.
• Hệ số an toàn.
• Áp suất thực tế.
• Tải động.
• Số lượng xi lanh.

Nếu tải thực tế gần 30 tấn, không nên chọn xi lanh có lực danh nghĩa vừa đúng 30 tấn mà chưa tính hệ số dự phòng.

Đặc biệt với ứng dụng nâng máy hoặc kết cấu lớn, cần có phương án kê và giữ tải cơ khí độc lập.

Cấu tạo Xi lanh 1 chiều 30 tấn

Tùy model, sản phẩm thường gồm:

• Thân xi lanh.
• Piston.
• Ty piston.
• Gioăng piston.
• Gioăng ty.
• Vòng dẫn hướng.
• Vòng chắn bụi.
• Nắp xi lanh.
• Cổng dầu.
• Lò xo hồi nếu có.
• Đế hoặc vị trí gá.

Thân Xi lanh

Thân chứa piston và khoang dầu chịu áp.

Thân phải có:

• Độ bền phù hợp.
• Khả năng chịu áp.
• Độ chính xác bề mặt trong.
• Khả năng chống biến dạng.
• Độ kín tốt.

Không nên sử dụng xi lanh nếu thân có:

• Nứt.
• Phồng.
• Móp nghiêm trọng.
• Biến dạng.
• Ăn mòn sâu.

Đối với xi lanh 30 tấn, tải lớn làm yêu cầu về tình trạng thân và các chi tiết chịu lực càng quan trọng.

Piston

Piston nhận áp lực dầu và chuyển thành lực tuyến tính.

Diện tích piston ảnh hưởng trực tiếp tới lực tạo ra.

Với cùng áp suất:

Piston lớn hơn → lực lớn hơn.

Do đó xi lanh 30 tấn có thể đạt lực yêu cầu bằng cách kết hợp phù hợp giữa:

• Diện tích piston.
• Áp suất thiết kế.

Ty piston

Ty truyền lực từ piston tới tải.

Bề mặt ty cần:

• Thẳng.
• Nhẵn.
• Không cong.
• Không xước sâu.
• Không rỗ.
• Không ăn mòn nghiêm trọng.

Ty bị cong có thể làm:

• Mòn vòng dẫn hướng.
• Hỏng seal.
• Rò dầu.
• Kẹt piston.
• Giảm tuổi thọ xi lanh.

Gioăng piston

Gioăng piston giúp duy trì chênh lệch áp suất cần thiết để tạo lực.

Nếu gioăng piston bị rò nội bộ:

• Áp suất vẫn có thể tăng.
• Nhưng xi lanh thiếu lực.
• Hoặc piston bị tụt dần.

Đây là một nguyên nhân thường cần kiểm tra khi xi lanh không đạt lực.

Gioăng ty

Gioăng ty ngăn dầu rò ra ngoài tại vị trí ty đi qua nắp xi lanh.

Gioăng chịu ảnh hưởng bởi:

• Áp suất.
• Bề mặt ty.
• Nhiệt độ.
• Loại dầu.
• Bụi bẩn.

Nếu ty bị xước, thay gioăng mà không xử lý bề mặt ty có thể khiến hiện tượng rò nhanh chóng quay lại.

Vòng dẫn hướng

Vòng dẫn hướng giúp piston và ty chuyển động đúng trục.

Tải ngang lớn có thể làm vòng dẫn hướng:

• Mòn nhanh.
• Biến dạng.
• Tăng ma sát.

Xi lanh không nên được sử dụng thay cho một cơ cấu dẫn hướng chịu tải ngang.

Vòng chắn bụi

Vòng chắn bụi làm sạch ty khi piston thu về.

Nó giúp hạn chế:

• Cát.
• Bụi.
• Mạt kim loại.

đi vào khu vực gioăng.

Trong môi trường công trường hoặc nhà máy nhiều bụi, nên lau sạch ty trước khi thu piston.

Cổng dầu

Xi lanh một chiều thường có một cổng dầu chính.

Có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Cổng riêng theo hãng.
• Khớp nối nhanh.

Cần xác định đúng chuẩn để tránh:

• Hỏng ren.
• Rò dầu.
• Nứt fitting.

Lò xo hồi

Một số xi lanh 30 tấn có lò xo hồi.

Khi cấp dầu:

• Piston đi ra.
• Lò xo bị nén.

Khi xả áp:

• Lò xo đưa piston trở lại.

Các model khác có thể hồi bằng tải hoặc trọng lực.

Không nên mặc định tất cả xi lanh một chiều đều tự hồi bằng lò xo.

Nguyên lý hoạt động của Xi lanh 1 chiều 30 tấn

Khi cấp dầu

Bơm đưa dầu qua:

• Van.
• Hose.
• Khớp nối.
• Cổng xi lanh.

Dầu đi vào khoang làm việc và tạo áp suất lên piston.

Piston dịch chuyển và đẩy ty ra ngoài.

Khi tải tăng

Khi tải cản chuyển động:

• Áp suất trong hệ thống tăng.
• Lực tại piston tăng.

Khi lực xi lanh lớn hơn lực cản, tải bắt đầu chuyển động.

Nếu tải quá lớn:

• Xi lanh không di chuyển.
• Áp suất tiếp tục tăng.
• Van relief phải giới hạn áp suất.

Không nên tăng áp vượt giới hạn để cố làm tải chuyển động.

Khi giữ tải

Nếu cần giữ piston tại vị trí, hệ thống có thể sử dụng:

• Van một chiều.
• Van khóa.
• Van giữ tải.
• Cơ cấu cơ khí.

Không nên coi xi lanh thủy lực là thiết bị chống tụt tải tuyệt đối.

Khi hồi về

Khi van xả mở:

• Áp suất giảm.
• Dầu rời xi lanh.
• Piston hồi.

Lực hồi có thể đến từ:

• Lò xo.
• Trọng lượng tải.
• Trọng lực.
• Cơ cấu bên ngoài.

Thông số kỹ thuật Xi lanh 1 chiều 30 tấn

Thông số	Giá trị tham khảo
Tên sản phẩm	Xi lanh 1 chiều 30 tấn
Tên tiếng Anh	30 Ton Single Acting Hydraulic Cylinder
Kiểu hoạt động	Một chiều
Lực danh nghĩa	Khoảng 30 tấn theo model
Hướng tạo lực	Theo thiết kế
Số cổng chính	Thường 1
Hành trình	Theo model
Đường kính piston	Theo model
Đường kính ty	Theo model
Kiểu hồi	Lò xo, tải hoặc trọng lực
Áp suất làm việc	Theo model
Áp suất tối đa	Theo nhà sản xuất
Cổng dầu	BSP, NPT, Metric hoặc theo model
Kiểu gá	Theo thiết kế
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Nâng, đẩy, ép

Các thông số trên mang tính tham khảo.

Không nên lấy thông số của một model xi lanh 30 tấn áp dụng cho toàn bộ các sản phẩm cùng lực danh nghĩa.

Các loại Xi lanh 1 chiều 30 tấn phổ biến

Xi lanh 30 tấn hồi lò xo

Loại này có lò xo tích hợp bên trong.

Ưu điểm:

• Piston có thể tự hồi sau khi xả dầu.
• Thuận tiện với bộ bơm tay.
• Phù hợp thiết bị di động.
• Không phụ thuộc hoàn toàn vào tải ngoài để hồi.

Tuy nhiên lò xo cũng là chi tiết có thể:

• Yếu.
• Gãy.
• Giảm lực theo thời gian.

Xi lanh 30 tấn hồi tải

Loại này không nhất thiết có lò xo hồi mạnh.

Piston được đẩy về nhờ:

• Tải.
• Trọng lực.
• Cơ cấu ngoài.

Ưu điểm là cấu tạo có thể đơn giản hơn.

Tuy nhiên nếu không có lực hồi, piston có thể không thu lại hoàn toàn.

Xi lanh 30 tấn dạng thấp

Dòng thấp phù hợp với:

• Khe hẹp.
• Gầm máy.
• Căn chỉnh thiết bị.
• Nâng kết cấu từ vị trí thấp.

Các thông số cần kiểm tra:

• Chiều cao đóng.
• Hành trình.
• Chiều cao mở.
• Đường kính thân.

Xi lanh 30 tấn hành trình dài

Loại này phù hợp khi cần dịch chuyển tải xa hơn.

Tuy nhiên khi hành trình dài:

• Ty vươn ra nhiều hơn.
• Nguy cơ chịu tải ngang tăng.
• Kích thước tổng thể lớn hơn.

Cần bố trí tải đúng tâm.

Xi lanh 30 tấn thân ren

Một số model có ren ngoài trên thân để gắn vào:

• Khung máy.
• Đồ gá.
• Kết cấu ép.
• Thiết bị chuyên dụng.

Cần phân biệt ren thân với cổng dầu.

Xi lanh rỗng tâm 30 tấn

Loại rỗng tâm cho phép thanh hoặc cáp đi xuyên qua piston.

Ứng dụng có thể gồm:

• Căng bulông.
• Kéo.
• Tháo bạc.
• Tháo trục.
• Ép lắp.

Đây là cấu tạo chuyên dụng và không nên chọn nếu chỉ cần chức năng nâng thông thường.

So sánh Xi lanh 30 tấn và Xi lanh 20 tấn

Tiêu chí	Xi lanh 30 tấn	Xi lanh 20 tấn
Lực danh nghĩa	Khoảng 30 tấn	Khoảng 20 tấn
Kích thước	Thường lớn hơn	Thường nhỏ hơn
Lượng dầu	Thường nhiều hơn	Thường ít hơn
Khối lượng	Thường cao hơn	Thường nhẹ hơn
Tải sử dụng	Lớn hơn	Nhỏ hơn
Áp suất	Theo model	Theo model

Không nên cho rằng xi lanh 30 tấn cần áp suất cao hơn 50% so với loại 20 tấn.

Lực còn phụ thuộc vào diện tích piston.

So sánh Xi lanh 30 tấn và Xi lanh 10 tấn

Tiêu chí	30 tấn	10 tấn
Lực	Lớn	Nhỏ hơn
Kích thước thân	Thường lớn hơn	Thường nhỏ
Trọng lượng	Cao hơn	Nhẹ hơn
Lượng dầu	Nhiều hơn	Ít hơn
Ứng dụng	Tải lớn	Tải vừa
Tính cơ động	Thấp hơn	Cao hơn

Nên chọn theo tải thực tế thay vì luôn ưu tiên xi lanh lớn.

So sánh Xi lanh 1 chiều và 2 chiều

Tiêu chí	1 chiều	2 chiều
Áp dầu chủ động	Một hướng	Hai hướng
Số cổng chính	Thường 1	Thường 2
Tiến	Áp dầu	Áp dầu
Hồi	Lò xo/tải	Áp dầu
Điều khiển hai chiều	Hạn chế	Chủ động
Cấu tạo	Đơn giản hơn	Phức tạp hơn
Ứng dụng	Nâng, ép	Máy tự động

Xi lanh 1 chiều phù hợp khi chỉ cần lực chủ động theo một hướng.

Xi lanh 30 tấn và Kích thủy lực 30 tấn

Hai tên có thể được dùng thay nhau trong một số trường hợp nhưng không phải lúc nào cũng hoàn toàn giống nhau.

Kích thủy lực thường nhấn mạnh chức năng:

• Nâng.
• Kê.
• Bảo trì.

Xi lanh thủy lực là khái niệm rộng hơn.

Xi lanh có thể được tích hợp vào:

• Máy ép.
• Đồ gá.
• Cơ cấu tự động.
• Thiết bị nâng.
• Máy chuyên dụng.

Do đó cần xác định kiểu cấu tạo trước khi đặt hàng.

Xi lanh 30 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung cho mọi xi lanh 30 tấn.

Lực phụ thuộc:

F = P × A

Muốn tính áp suất cần biết diện tích piston.

Ví dụ hai xi lanh cùng lực 30 tấn nhưng piston khác nhau thì áp suất yêu cầu cũng khác nhau.

Cần sử dụng working pressure của đúng model.

Có thể tăng áp để Xi lanh vượt 30 tấn không?

Không nên.

Tăng áp vượt giới hạn có thể gây:

• Hỏng seal.
• Nứt thân.
• Cong ty.
• Hỏng piston.
• Vỡ hose.
• Hỏng coupling.
• Nứt fitting.
• Nguy hiểm cho người vận hành.

Nếu cần lực lớn hơn nên sử dụng xi lanh có lực danh nghĩa cao hơn.

Working pressure và áp suất tối đa

Working pressure là áp suất làm việc mà xi lanh được thiết kế sử dụng trong điều kiện quy định.

Áp suất tối đa hoặc các thông số thử nghiệm không nên bị hiểu là áp suất vận hành thường xuyên.

Khi ghép thành hệ thống, giới hạn áp suất phải dựa trên thành phần có rating thấp nhất, bao gồm:

• Xi lanh.
• Hose.
• Khớp nối.
• Đồng hồ.
• Van.
• Fitting.

Hành trình Xi lanh là gì?

Hành trình là khoảng piston có thể di chuyển từ vị trí thu về tới giới hạn mở theo thiết kế.

Khi lựa chọn cần xác định:

• Hành trình cần thiết.
• Chiều cao đóng.
• Chiều cao khi mở.

Không nên chỉ quan tâm lực 30 tấn.

Một xi lanh đúng lực nhưng sai hành trình có thể không sử dụng được.

Có nên dùng hết hành trình không?

Không nên cố ép piston vượt giới hạn.

Khi piston đã hết hành trình:

• Nó không thể đi thêm.
• Áp suất tăng rất nhanh.
• Van relief phải can thiệp.

Nếu cần dịch chuyển xa hơn nên chọn model có hành trình phù hợp.

Tốc độ Xi lanh phụ thuộc yếu tố nào?

Tốc độ chủ yếu phụ thuộc:

• Lưu lượng bơm.
• Diện tích piston.
• Trở lực hose.
• Van.
• Coupling.
• Tải.

Về nguyên lý:

Tốc độ ≈ Lưu lượng / Diện tích piston.

Do đó không nên tăng áp để làm xi lanh chạy nhanh hơn.

Xi lanh 30 tấn cần Bơm như thế nào?

Bơm cần đáp ứng:

• Working pressure.
• Lưu lượng.
• Dung tích dầu.
• Chu kỳ sử dụng.

Có thể sử dụng:

• Bơm tay.
• Bơm điện.
• Bơm khí – thủy lực.
• Bộ nguồn.

Lựa chọn phụ thuộc vào tần suất và tốc độ mong muốn.

Xi lanh 30 tấn dùng Bơm tay được không?

Có thể nếu bơm đáp ứng:

• Áp suất.
• Dung tích dầu.
• Cổng kết nối.
• Điều kiện vận hành.

Bơm tay phù hợp với:

• Bảo trì.
• Công trường.
• Công việc không liên tục.
• Thiết bị di động.

Xi lanh 30 tấn thường cần lượng dầu lớn hơn các dòng nhỏ nên thời gian bơm đầy hành trình có thể lâu hơn.

Xi lanh 30 tấn dùng Bơm điện được không?

Có thể.

Bơm điện thích hợp khi:

• Sử dụng thường xuyên.
• Cần tốc độ cao hơn.
• Cần giảm thao tác thủ công.

Cần lựa chọn đúng:

• Áp suất.
• Lưu lượng.
• Dung tích thùng.
• Van điều khiển.
• Điện áp.

Lưu lượng quá cao có thể làm piston di chuyển nhanh hơn mức phù hợp với ứng dụng.

Hose cho Xi lanh 30 tấn

Hose phải có working pressure phù hợp với hệ thống.

Cần kiểm tra:

• Áp suất làm việc.
• Size hose.
• Chiều dài.
• Bán kính uốn.
• Đầu bấm.
• Nhiệt độ.

Không được sử dụng burst pressure của hose làm áp suất vận hành.

Không nên sử dụng hose nếu xuất hiện:

• Phồng.
• Nứt.
• Rò dầu.
• Lộ lớp thép.
• Đầu bấm lỏng.

Khớp nối nhanh cho Xi lanh 30 tấn

Khớp nối nhanh giúp tháo lắp:

• Xi lanh.
• Hose.
• Bơm.

thuận tiện hơn.

Coupling cần đúng:

• Working pressure.
• Body size.
• Lưu lượng.
• Ren.
• Profile.

Nếu coupling chưa cắm hoặc chưa khóa hết, dầu có thể không lưu thông đầy đủ.

Khi đó xi lanh có thể:

• Không chạy.
• Chạy chậm.
• Không đủ lực.
• Làm coupling nóng.

Đồng hồ áp suất

Đồng hồ áp suất giúp kiểm tra tình trạng mạch.

Khi biết diện tích piston, áp suất cũng có thể được sử dụng để ước tính lực xi lanh.

Đồng hồ cần:

• Đúng dải đo.
• Đúng pressure rating.
• Còn chính xác.

Không nên dựa vào cảm giác lực khi làm việc với tải lớn.

Ưu điểm của Xi lanh 1 chiều 30 tấn

Sản phẩm có nhiều ưu điểm:

• Lực lớn.
• Cấu tạo tương đối đơn giản.
• Một đường dầu chính.
• Có thể dùng bơm tay.
• Có thể dùng bơm điện.
• Có nhiều hành trình.
• Có dòng thấp.
• Có dòng rỗng tâm.
• Có loại hồi lò xo.
• Phù hợp công việc hiện trường.
• Thuận tiện bảo trì.
• Phù hợp nâng, đẩy và ép.

Nhược điểm của Xi lanh 1 chiều 30 tấn

Một số hạn chế gồm:

• Không chủ động thủy lực cả hai chiều.
• Tốc độ hồi phụ thuộc cơ cấu hồi.
• Kích thước thường lớn.
• Khối lượng cao hơn dòng nhỏ.
• Cần nhiều dầu hơn.
• Seal có thể rò.
• Lò xo có thể yếu.
• Ty dễ hỏng nếu tải lệch.
• Không phù hợp mọi máy tự động.
• Phải chọn đúng hành trình và chiều cao.

Ứng dụng của Xi lanh 1 chiều 30 tấn

Sản phẩm có thể được sử dụng trong:

• Nâng máy công nghiệp.
• Nâng kết cấu.
• Máy ép.
• Ép vòng bi.
• Ép bạc.
• Tháo lắp trục.
• Căn chỉnh máy.
• Bảo trì nhà máy.
• Công trường.
• Đồ gá.
• Lắp đặt dây chuyền.
• Thiết bị sửa chữa.
• Thiết bị nâng hạ.
• Dụng cụ thủy lực tải lớn.

Xi lanh 30 tấn dùng nâng máy

Trong công tác lắp đặt, xi lanh có thể dùng để:

• Nâng một góc máy.
• Căn chân.
• Chèn đế.
• Điều chỉnh cao độ.
• Lắp con lăn.

Tải phải được kê bằng thiết bị cơ khí phù hợp sau khi nâng.

Không nên để người làm việc bên dưới tải chỉ được giữ bằng xi lanh.

Xi lanh 30 tấn dùng cho Máy ép

Xi lanh có thể lắp vào:

• Khung ép.
• Máy ép cơ khí kết hợp thủy lực.
• Bộ ép bạc.
• Bộ ép vòng bi.

Khung máy phải được tính toán cho lực tương ứng.

Không nên lắp xi lanh 30 tấn vào khung chỉ chịu được tải thấp hơn.

Xi lanh 30 tấn dùng tháo vòng bi, bạc

Xi lanh có thể kết hợp với đồ gá để:

• Đẩy trục.
• Tháo vòng bi.
• Ép bạc.
• Tháo chi tiết bị kẹt.

Cần căn lực đúng tâm.

Chi tiết đang chịu lực lớn có thể bật ra khi giải phóng tải, vì vậy cần bố trí vùng an toàn.

Không dùng Xi lanh làm giá đỡ lâu dài

Xi lanh thủy lực không nên được xem là chân chống cơ khí.

Áp suất có thể mất do:

• Seal rò.
• Van rò.
• Hose vỡ.
• Fitting hỏng.
• Coupling hỏng.

Nếu cần giữ tải lâu phải sử dụng:

• Chân kê.
• Giá đỡ.
• Khóa cơ khí.

phù hợp với tải.

Không đứng dưới tải đang nâng

Không nên:

• Đứng dưới vật.
• Chui dưới máy.
• Đưa tay vào vùng có thể bị kẹp.

khi tải chỉ được giữ bởi xi lanh thủy lực.

Nếu hệ thống mất áp, tải có thể hạ đột ngột.

Tải phải đặt đúng tâm

Xi lanh được thiết kế chủ yếu để tạo lực theo trục.

Tải lệch có thể gây:

• Cong ty.
• Mòn vòng dẫn hướng.
• Hỏng seal.
• Xước lòng xi lanh.
• Kẹt piston.

Nếu ứng dụng có tải ngang, cần sử dụng cơ cấu dẫn hướng riêng.

Không dùng Ty xi lanh làm thanh dẫn hướng

Ty không nên chịu nhiệm vụ như:

• Trục dẫn hướng.
• Tay đòn.
• Thanh chịu uốn.

Việc này làm tăng nguy cơ:

• Cong ty.
• Hỏng seal.
• Mòn bạc dẫn hướng.

Chọn Xi lanh 30 tấn theo lực thực tế

Không nên áp dụng:

“Tải 30 tấn → chọn xi lanh 30 tấn.”

Cần tính thêm:

• Hệ số an toàn.
• Ma sát.
• Góc lực.
• Tải động.
• Tải lệch.
• Điều kiện lắp.

Nếu tải thực tế gần giới hạn 30 tấn, nên xem xét model có lực lớn hơn sau khi tính toán kỹ thuật.

Chọn theo hành trình

Hành trình phải:

• Đủ dài cho công việc.
• Không quá dài không cần thiết.
• Phù hợp không gian lắp.

Nếu cần nâng 50 mm nhưng chọn xi lanh 150 mm, kích thước và trọng lượng có thể tăng không cần thiết.

Ngược lại hành trình quá ngắn khiến công việc không hoàn thành.

Chọn theo chiều cao đóng

Đây là thông số rất quan trọng khi đặt xi lanh dưới máy.

Cần đo chính xác:

• Khoảng trống ban đầu.
• Kích thước thân.
• Vị trí khớp nối.

Nếu không đủ không gian nên chọn xi lanh dạng thấp.

Chọn kiểu hồi

Hồi lò xo

Phù hợp khi cần piston tự trở về sau khi xả áp.

Hồi tải

Phù hợp khi luôn có tải ép piston về.

Hồi trọng lực

Thường dùng trong một số bố trí thẳng đứng.

Không nên chọn kiểu hồi trước khi xác định tư thế làm việc.

Chọn theo tốc độ

Nếu cần xi lanh hoạt động nhanh cần kiểm tra:

• Lưu lượng bơm.
• Tiết diện hose.
• Van.
• Coupling.
• Thể tích xi lanh.

Không nên tăng áp để tăng tốc độ.

Chọn cổng dầu

Cần xác định:

• BSP.
• NPT.
• Metric.
• Cổng riêng.

Nếu sử dụng khớp nhanh cần xác định thêm:

• Profile.
• Body size.
• Working pressure.

Không nên ghép ren khác chuẩn chỉ vì đường kính gần giống nhau.

Kiểm tra Xi lanh trước khi sử dụng

Trước khi đưa tải lên nên kiểm tra:

• Thân xi lanh.
• Ty piston.
• Vết rò dầu.
• Hose.
• Đầu bấm.
• Coupling.
• Bơm.
• Đồng hồ.
• Vị trí đặt tải.

Không nên vận hành nếu có dấu hiệu bất thường.

Giữ Ty piston sạch

Ty bẩn có thể mang:

• Bụi.
• Cát.
• Mạt kim loại.

vào vùng gioăng.

Trong môi trường nhiều bụi nên lau ty trước khi thu.

Không sử dụng vật sắc để cạo bề mặt ty.

Xả khí trong hệ thống

Không khí trong dầu có thể làm:

• Piston chạy giật.
• Chuyển động không đều.
• Khó kiểm soát tải.

Nếu hệ thống yêu cầu xả khí, cần thực hiện đúng hướng dẫn trước khi làm việc với tải lớn.

Dấu hiệu Xi lanh 1 chiều 30 tấn bị hỏng

Một số dấu hiệu gồm:

• Rò dầu tại ty.
• Rò cổng dầu.
• Không đủ lực.
• Piston chạy giật.
• Ty không hồi.
• Hồi chậm.
• Ty bị cong.
• Ty bị xước.
• Xi lanh tụt tải.
• Có tiếng động bất thường.

Khi có dấu hiệu bất thường, không nên tăng áp để cố tiếp tục công việc.

Vì sao Xi lanh 30 tấn không đủ lực?

Một số nguyên nhân có thể gồm:

• Áp suất bơm thấp.
• Van relief đặt thấp.
• Bơm bị mòn.
• Seal piston rò.
• Hose rò.
• Fitting rò.
• Coupling chưa mở hoàn toàn.
• Có khí trong hệ.
• Tải vượt khả năng.

Cần xác định đúng nguyên nhân trước khi điều chỉnh áp suất.

Vì sao Xi lanh không hồi?

Có thể do:

• Lò xo yếu.
• Lò xo gãy.
• Đường dầu bị khóa.
• Coupling bị kẹt.
• Ty cong.
• Tải ngang.
• Seal bị kẹt.
• Không đủ lực hồi.

Không nên dùng búa để ép ty về.

Vì sao Xi lanh bị tụt tải?

Nguyên nhân có thể gồm:

• Seal piston rò.
• Van không kín.
• Hose rò.
• Fitting rò.
• Mạch không giữ áp.

Nếu sử dụng cho nâng tải, hiện tượng tụt phải được xử lý trước khi tiếp tục vận hành.

Khi nào cần sửa hoặc thay Xi lanh?

Nên kiểm tra chuyên sâu khi:

• Ty cong.
• Ty xước sâu.
• Thân biến dạng.
• Xi lanh rò nhiều.
• Không đạt lực.
• Piston bị kẹt.
• Lò xo hồi hỏng.
• Cổng dầu bị hư.
• Xi lanh từng bị quá áp.

Sau sửa chữa cần đảm bảo lại khả năng chịu áp và làm kín trước khi đưa vào vận hành.

Lưu ý khi lựa chọn Xi lanh 1 chiều 30 tấn

Trước khi lựa chọn cần xác định:

• Lực thực tế.
• Hành trình.
• Chiều cao đóng.
• Chiều cao mở.
• Kiểu hồi.
• Áp suất làm việc.
• Tốc độ.
• Cổng dầu.
• Kiểu gá.
• Không gian lắp.
• Hướng đặt.
• Tải có lệch tâm không.
• Bơm đang sử dụng.
• Tần suất vận hành.

Không nên lựa chọn chỉ dựa trên tên “xi lanh 30 tấn”.

Tư vấn lựa chọn Xi lanh 1 chiều 30 tấn

Khi lựa chọn Xi lanh 1 chiều 30 tấn, nên cung cấp:

• Lực cần thiết.
• Hành trình yêu cầu.
• Chiều cao lắp tối đa.
• Kiểu hồi.
• Áp suất bộ nguồn.
• Bơm đang sử dụng.
• Cổng dầu.
• Kiểu gá.
• Hướng đặt xi lanh.
• Loại máy.
• Tần suất sử dụng.
• Số lượng cần dùng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

• Hình ảnh tổng thể.
• Đường kính thân.
• Đường kính ty.
• Hành trình.
• Chiều cao đóng.
• Cổng dầu.
• Ký hiệu hoặc model nếu có.

Việc xác định đủ các thông số giúp tránh tình trạng đúng lực 30 tấn nhưng sai hành trình, chiều cao, kiểu hồi hoặc cổng kết nối.

Tham khảo thêm các model khác tại danh mục Xi lanh thủy lực 1 chiều.

Câu hỏi thường gặp
