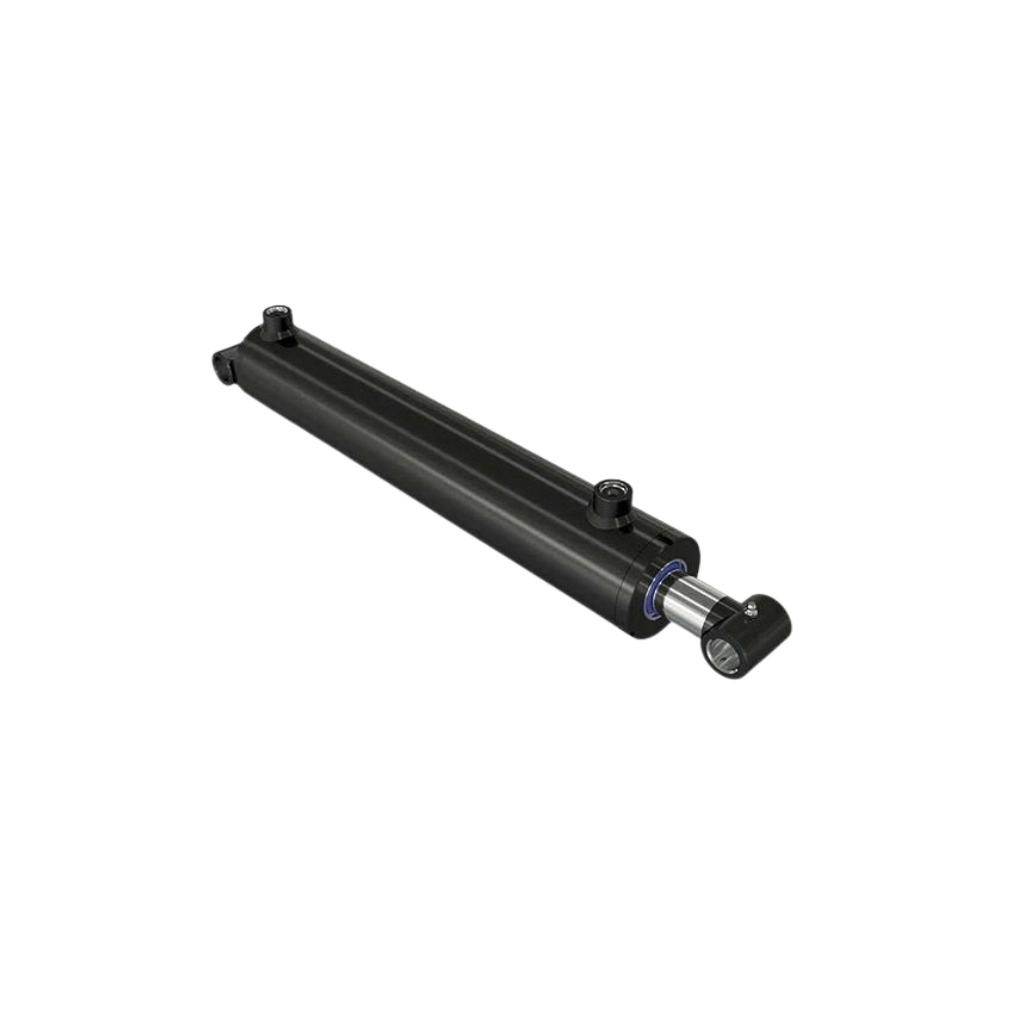

Giới thiệu Xi lanh 1 chiều 20 tấn

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực một chiều, xi lanh nâng hạ, kích thủy lực và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Xi lanh 1 chiều 20 tấn là loại cơ cấu chấp hành thủy lực có lực danh nghĩa khoảng 20 tấn theo điều kiện thiết kế của từng model. Dầu được cấp vào một khoang để tạo lực chủ động theo một hướng, còn hành trình hồi được thực hiện bằng lò xo, tải trọng, trọng lực hoặc cơ cấu bên ngoài.

Sản phẩm còn được gọi với các tên như:

• Xi lanh thủy lực 1 chiều 20 tấn.
• Xi lanh đơn 20 tấn.
• Xi lanh nâng 20 tấn.
• Kích thủy lực 20 tấn.
• Single acting hydraulic cylinder 20 ton.
• 20 ton hydraulic cylinder.
• 20 ton hydraulic ram.

Dòng 20 tấn phù hợp với những công việc cần lực lớn hơn các model 5 tấn hoặc 10 tấn như:

• Nâng máy móc.
• Ép chi tiết.
• Đẩy kết cấu.
• Căn chỉnh thiết bị.
• Lắp đặt nhà máy.
• Bảo trì công nghiệp.
• Thiết bị nâng hạ.
• Máy ép chuyên dụng.

Cần lưu ý 20 tấn là lực danh nghĩa của xi lanh trong điều kiện quy định, không đồng nghĩa có thể nâng an toàn mọi vật nặng đúng 20 tấn trong mọi tình huống.

Xi lanh 1 chiều 20 tấn là gì?

Xi lanh một chiều sử dụng áp suất dầu để tạo chuyển động chủ động theo một hướng.

Với loại đẩy thông dụng:

Bơm cấp dầu → Piston di chuyển → Ty xi lanh đi ra.

Khi cần hồi:

• Xả áp.
• Dầu được đưa trở về.
• Lò xo kéo piston về nếu có.
• Hoặc tải trọng ép piston về.
• Hoặc trọng lực/cơ cấu khác tạo lực hồi.

Khác với xi lanh hai chiều, loại một chiều thường chỉ cần một đường dầu làm việc chính.

Nhờ cấu tạo tương đối đơn giản, sản phẩm phù hợp với nhiều bộ:

• Bơm tay.
• Bơm điện.
• Bộ nguồn thủy lực.
• Bộ kích di động.

20 tấn trên Xi lanh có nghĩa là gì?

20 tấn là cách thị trường thường dùng để mô tả lực danh nghĩa của xi lanh.

Về nguyên lý:

F = P × A

Trong đó:

• F là lực.
• P là áp suất.
• A là diện tích piston chịu áp.

Lực 20 tấn-force tương đương xấp xỉ 196 kN, nhưng lực thực tế của sản phẩm phải lấy theo thông số của model cụ thể.

Cùng được gọi là xi lanh 20 tấn nhưng hai sản phẩm có thể khác nhau về:

• Đường kính piston.
• Áp suất thiết kế.
• Hành trình.
• Chiều cao thân.
• Đường kính ty.
• Kiểu hồi.
• Cổng dầu.

Do đó không nên suy ra toàn bộ thông số chỉ từ tên “20 tấn”.

Xi lanh 20 tấn có nâng được vật nặng 20 tấn không?

Không nên mặc định.

Khả năng nâng thực tế phụ thuộc vào:

• Hướng đặt xi lanh.
• Ma sát.
• Điểm đặt tải.
• Tải lệch tâm.
• Số lượng xi lanh.
• Kết cấu khung nâng.
• Áp suất thực tế.
• Hệ số an toàn.
• Điều kiện động.

Nếu tải thực tế gần 20 tấn, cần tính dự phòng phù hợp thay vì chọn xi lanh có lực danh nghĩa vừa đúng bằng tải.

Đặc biệt khi nâng người, máy móc hoặc kết cấu giá trị lớn, hệ thống cần có cơ cấu kê và khóa tải cơ khí độc lập.

Cấu tạo Xi lanh 1 chiều 20 tấn

Tùy thiết kế, sản phẩm thường gồm:

• Thân xi lanh.
• Piston.
• Ty piston.
• Gioăng piston.
• Gioăng ty.
• Vòng dẫn hướng.
• Vòng chắn bụi.
• Nắp xi lanh.
• Cổng dầu.
• Lò xo hồi nếu có.
• Đế hoặc vị trí gá.

Thân Xi lanh

Thân xi lanh chứa piston và khoang dầu áp suất.

Yêu cầu quan trọng gồm:

• Đủ độ bền.
• Khả năng chịu áp phù hợp.
• Bề mặt trong chính xác.
• Không biến dạng.
• Đảm bảo độ kín.

Không nên tiếp tục sử dụng nếu thân xuất hiện:

• Nứt.
• Phồng.
• Móp nghiêm trọng.
• Ăn mòn sâu.
• Biến dạng.

Piston

Piston nhận áp suất dầu và tạo lực tuyến tính.

Diện tích piston ảnh hưởng trực tiếp tới lực:

Piston lớn hơn → cùng áp suất tạo lực lớn hơn.

Do đó hai xi lanh cùng lực 20 tấn nhưng thiết kế áp suất khác nhau có thể sử dụng piston có kích thước khác nhau.

Ty piston

Ty truyền lực từ piston ra tải.

Bề mặt ty cần:

• Thẳng.
• Nhẵn.
• Không xước sâu.
• Không rỗ.
• Không cong.

Ty bị cong hoặc xước có thể làm:

• Hỏng gioăng.
• Rò dầu.
• Tăng ma sát.
• Kẹt piston.
• Giảm tuổi thọ.

Gioăng làm kín

Gioăng giúp giữ áp suất trong xi lanh và hạn chế dầu rò ra ngoài.

Seal phải phù hợp với:

• Loại dầu.
• Nhiệt độ.
• Áp suất.
• Tần suất làm việc.

Gioăng lão hóa có thể làm xi lanh:

• Không đủ lực.
• Tụt tải.
• Rò dầu.
• Hoạt động không ổn định.

Vòng dẫn hướng

Vòng dẫn hướng giúp giữ piston và ty chuyển động đúng tâm.

Bộ phận này đặc biệt quan trọng khi xi lanh chịu tải lớn.

Tải ngang quá mức có thể làm vòng dẫn hướng mòn nhanh.

Vòng chắn bụi

Vòng chắn bụi hạn chế:

• Cát.
• Bụi.
• Mạt kim loại.

đi vào khu vực gioăng khi ty thu về.

Với môi trường công trường hoặc nhà máy nhiều bụi, cần giữ ty sạch trước khi thu xi lanh.

Cổng dầu

Xi lanh một chiều thường có một cổng dầu làm việc chính.

Có thể gặp:

• BSP.
• NPT.
• Metric.
• Cổng riêng theo hãng.
• Khớp nối nhanh lắp sẵn.

Không nên cố ghép các chuẩn ren gần giống nhau.

Lò xo hồi

Một số model tích hợp lò xo hồi.

Khi cấp dầu:

• Piston tiến.
• Lò xo bị nén.

Khi xả áp:

• Lò xo đẩy hoặc kéo piston trở về.

Không phải tất cả xi lanh một chiều đều có lò xo.

Nguyên lý hoạt động của Xi lanh 1 chiều 20 tấn

Khi cấp áp suất

Bơm đưa dầu qua:

• Van.
• Hose.
• Khớp nối.
• Cổng xi lanh.

Dầu đi vào khoang làm việc.

Áp suất tác dụng lên piston tạo lực làm ty di chuyển.

Khi nâng hoặc ép tải

Lực tại ty được truyền tới vật cần:

• Nâng.
• Đẩy.
• Ép.
• Căn chỉnh.

Áp suất tăng theo tải cho tới giới hạn điều khiển của hệ thống.

Không nên tiếp tục bơm khi:

• Piston đã hết hành trình.
• Tải không thể di chuyển.
• Áp suất đã đạt giới hạn cho phép.

Khi giữ tải

Nếu ứng dụng cần giữ tải, mạch phải có cơ cấu thích hợp như:

• Van một chiều.
• Van khóa.
• Van giữ tải.
• Cơ cấu khóa cơ khí.

Không nên xem xi lanh và hose là thiết bị giữ tải an toàn lâu dài.

Khi hồi

Khi dầu được xả:

• Áp suất giảm.
• Dầu rời khỏi khoang xi lanh.
• Piston hồi nhờ lò xo, tải hoặc trọng lực tùy model.

Thông số kỹ thuật Xi lanh 1 chiều 20 tấn

Thông số	Giá trị tham khảo
Tên sản phẩm	Xi lanh 1 chiều 20 tấn
Tên tiếng Anh	20 Ton Single Acting Hydraulic Cylinder
Kiểu hoạt động	Một chiều
Lực danh nghĩa	Khoảng 20 tấn theo model
Số cổng làm việc chính	Thường 1
Hành trình	Theo model
Đường kính piston	Theo model
Đường kính ty	Theo model
Kiểu hồi	Lò xo, tải hoặc trọng lực
Áp suất làm việc	Theo model
Áp suất tối đa	Theo nhà sản xuất
Cổng dầu	BSP, NPT, Metric hoặc theo model
Kiểu lắp	Theo thiết kế
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Nâng, ép, đẩy

Các thông số trên mang tính tham khảo.

Không nên áp dụng một mức áp suất, hành trình hay kích thước chung cho tất cả xi lanh 20 tấn.

Các loại Xi lanh 1 chiều 20 tấn phổ biến

Xi lanh 20 tấn hồi lò xo

Đây là cấu hình phổ biến đối với các bộ kích và dụng cụ thủy lực.

Khi xả dầu:

• Lò xo đưa piston về.
• Không cần tải ép piston hồi.

Ưu điểm:

• Thao tác thuận tiện.
• Phù hợp thiết bị di động.
• Dễ sử dụng với bơm tay.

Tuy nhiên tốc độ hồi vẫn phụ thuộc vào tình trạng lò xo và đường dầu.

Xi lanh 20 tấn hồi tải

Piston hồi khi tải hoặc lực bên ngoài ép trở lại.

Loại này phù hợp trong các hệ mà:

• Luôn có tải hồi.
• Trọng lực hỗ trợ piston trở về.

Nếu không có lực hồi, piston có thể không tự thu lại.

Xi lanh 20 tấn dạng thấp

Dòng thấp hoặc pancake cylinder phù hợp những vị trí hạn chế chiều cao.

Ứng dụng:

• Gầm máy.
• Khe nhỏ.
• Căn chỉnh thiết bị.
• Nâng kết cấu trong không gian hẹp.

Cần kiểm tra:

• Chiều cao đóng.
• Hành trình.
• Chiều cao khi mở.

Xi lanh 20 tấn hành trình dài

Loại này phù hợp khi cần khoảng dịch chuyển lớn.

Khi hành trình tăng cần đặc biệt lưu ý:

• Độ ổn định của ty.
• Tải ngang.
• Không gian lắp.
• Chiều dài tổng thể.

Không nên chọn hành trình quá dài nếu không thực sự cần.

Xi lanh 20 tấn thân ren

Một số model có ren bên ngoài thân để lắp vào:

• Khung máy.
• Đồ gá.
• Kết cấu chuyên dụng.

Ren thân khác hoàn toàn với ren cổng dầu.

Xi lanh rỗng tâm 20 tấn

Xi lanh rỗng tâm cho phép:

• Thanh ren.
• Cáp.
• Trục.

đi xuyên qua tâm piston.

Ứng dụng có thể gồm:

• Kéo.
• Căng bulông.
• Ép bạc.
• Tháo trục.
• Lắp ráp cơ khí.

Đây là cấu tạo chuyên dụng, không nên coi là tương đương hoàn toàn với xi lanh piston đặc.

Xi lanh 20 tấn và Xi lanh 10 tấn khác nhau thế nào?

Tiêu chí	Xi lanh 20 tấn	Xi lanh 10 tấn
Lực danh nghĩa	Khoảng 20 tấn	Khoảng 10 tấn
Kích thước	Thường lớn hơn	Thường nhỏ hơn
Khối lượng	Thường cao hơn	Thường nhẹ hơn
Lượng dầu	Thường lớn hơn	Thường nhỏ hơn
Tải sử dụng	Lớn hơn	Nhỏ hơn
Áp suất	Theo model	Theo model

Không nên kết luận xi lanh 20 tấn luôn cần áp suất gấp đôi loại 10 tấn.

Nhà sản xuất có thể tăng diện tích piston để tăng lực mà vẫn duy trì cùng cấp áp suất thiết kế.

Xi lanh một chiều và hai chiều khác nhau thế nào?

Tiêu chí	1 chiều	2 chiều
Cấp áp chủ động	Một hướng	Hai hướng
Số cổng chính	Thường 1	Thường 2
Tiến	Áp dầu	Áp dầu
Hồi	Lò xo/tải	Áp dầu
Điều khiển hồi	Hạn chế	Chủ động
Cấu tạo	Đơn giản hơn	Phức tạp hơn
Ứng dụng	Nâng, ép	Máy tự động

Nếu cần chủ động điều khiển chính xác cả hành trình tiến và lùi, xi lanh hai chiều thường phù hợp hơn.

Xi lanh 20 tấn và Kích thủy lực 20 tấn

Hai thuật ngữ có thể được dùng gần nhau trên thị trường.

Kích thủy lực thường nhấn mạnh vào chức năng:

• Nâng.
• Kê.
• Bảo trì.

Xi lanh thủy lực là khái niệm rộng hơn và có thể lắp trong:

• Máy ép.
• Đồ gá.
• Dây chuyền.
• Cơ cấu nâng.
• Thiết bị chuyên dụng.

Do đó khi khách hỏi “kích 20 tấn” vẫn cần xác định chính xác kiểu sản phẩm.

Xi lanh 20 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung.

Theo nguyên lý:

F = P × A

Muốn biết áp suất cần:

• Biết diện tích piston.
• Hoặc có catalog chính xác của model.

Không nên lấy áp suất của một xi lanh 20 tấn bất kỳ rồi áp dụng cho sản phẩm khác.

Có thể tăng áp để Xi lanh tạo lực lớn hơn 20 tấn không?

Không nên vượt giới hạn của nhà sản xuất.

Tăng áp quá mức có thể gây:

• Hỏng gioăng.
• Nứt thân.
• Biến dạng piston.
• Cong ty.
• Vỡ fitting.
• Nổ hose.
• Hỏng coupling.

Nếu cần lực cao hơn nên chọn:

• 25 tấn.
• 30 tấn.
• 50 tấn.

hoặc model phù hợp với lực tính toán thực tế.

Hành trình Xi lanh là gì?

Hành trình là khoảng dịch chuyển tối đa của piston từ vị trí thu về tới vị trí mở theo thiết kế.

Khi lựa chọn cần quan tâm đồng thời:

• Stroke.
• Chiều cao đóng.
• Chiều cao mở tối đa.

Ví dụ hai xi lanh đều 20 tấn nhưng một loại có thể dùng cho khe hẹp, loại khác có hành trình dài hơn nhiều.

Không nên ép Xi lanh vượt hết hành trình

Khi piston đã đến cuối hành trình mà tiếp tục bơm:

• Piston không đi thêm.
• Áp suất tăng nhanh.
• Van relief phải làm việc.
• Các chi tiết chịu tải cao.

Không nên dùng hành trình cơ khí cuối như một điểm dừng làm việc thường xuyên nếu thiết kế không cho phép.

Tốc độ Xi lanh phụ thuộc yếu tố nào?

Tốc độ piston phụ thuộc chủ yếu vào:

• Lưu lượng bơm.
• Diện tích piston.
• Trở lực đường dầu.
• Hose.
• Coupling.
• Van.

Về nguyên lý:

Tốc độ ≈ Lưu lượng / Diện tích piston.

Do đó tăng áp không phải cách chính để tăng tốc độ xi lanh.

Xi lanh 20 tấn cần Bơm như thế nào?

Bơm cần đáp ứng:

• Áp suất phù hợp.
• Lượng dầu đủ.
• Lưu lượng phù hợp.
• Chu kỳ sử dụng.

Tùy nhu cầu có thể sử dụng:

• Bơm tay.
• Bơm điện.
• Bơm khí – thủy lực.
• Bộ nguồn.

Không nên kết nối xi lanh với bơm có áp suất tối đa vượt quá khả năng xi lanh nếu hệ thống không có cơ chế giới hạn áp phù hợp.

Xi lanh 20 tấn dùng Bơm tay được không?

Có thể nếu đúng thiết kế.

Bơm tay phù hợp với:

• Bảo trì.
• Sửa chữa.
• Nâng không thường xuyên.
• Công việc hiện trường.

Cần kiểm tra:

• Áp suất bơm.
• Dung tích dầu.
• Van điều khiển.
• Cổng nối.

Xi lanh 20 tấn có diện tích piston và lượng dầu lớn hơn một số dòng nhỏ nên số lần bơm tay để đạt đủ hành trình có thể nhiều hơn.

Xi lanh 20 tấn dùng Bơm điện được không?

Có thể.

Bơm điện phù hợp khi:

• Làm việc thường xuyên.
• Cần tốc độ.
• Cần vận hành nhiều xi lanh.
• Cần giảm thao tác thủ công.

Cần lựa chọn đúng:

• Áp suất.
• Lưu lượng.
• Dung tích thùng.
• Van.
• Điện áp.

Hose cho Xi lanh 20 tấn

Hose là bộ phận chịu toàn bộ áp suất của đường dầu.

Cần chọn theo:

• Working pressure.
• Size.
• Chiều dài.
• Nhiệt độ.
• Bán kính uốn.
• Đầu bấm.

Không được dùng burst pressure của hose làm áp suất vận hành.

Không sử dụng hose có:

• Phồng.
• Nứt.
• Lộ lớp thép.
• Rò dầu.
• Đầu bấm lỏng.

Khớp nối nhanh cho Xi lanh 20 tấn

Khớp nối nhanh giúp tháo xi lanh khỏi hose hoặc bơm thuận tiện hơn.

Khi chọn cần kiểm tra:

• Working pressure.
• Lưu lượng.
• Body size.
• Ren.
• Đầu đực và đầu cái tương thích.

Coupling chưa cắm hoặc chưa khóa hoàn toàn có thể khiến xi lanh:

• Không chạy.
• Thiếu lực.
• Tăng pressure drop.

Đồng hồ áp suất có cần thiết không?

Đồng hồ giúp theo dõi áp suất mạch và hỗ trợ đánh giá lực xi lanh khi đã biết diện tích piston.

Trong hệ nâng hoặc ép tải lớn, đồng hồ giúp phát hiện:

• Áp tăng bất thường.
• Tải vượt dự kiến.
• Hệ thống đạt giới hạn.

Tuy nhiên đồng hồ phải:

• Đúng thang đo.
• Đúng cấp áp suất.
• Còn hoạt động chính xác.

Ưu điểm của Xi lanh 1 chiều 20 tấn

Sản phẩm có các ưu điểm:

• Lực lớn.
• Cấu tạo tương đối đơn giản.
• Chỉ cần một đường dầu chính.
• Dễ kết hợp bơm tay.
• Có thể dùng với bơm điện.
• Có nhiều hành trình.
• Có dòng thấp.
• Có dòng rỗng tâm.
• Có dòng hồi lò xo.
• Phù hợp thiết bị di động.
• Thuận tiện bảo trì.
• Phù hợp nâng, đẩy và ép.

Nhược điểm của Xi lanh 1 chiều 20 tấn

Một số hạn chế:

• Không chủ động thủy lực cả hai chiều.
• Tốc độ hồi phụ thuộc cơ cấu hồi.
• Trọng lượng lớn hơn dòng nhỏ.
• Cần lượng dầu lớn hơn.
• Lò xo có thể yếu theo thời gian.
• Seal có thể rò.
• Ty có thể cong khi tải lệch.
• Không phù hợp mọi cơ cấu tự động.
• Phải chọn đúng hành trình.
• Không nên dùng như chân kê tải lâu dài.

Ứng dụng của Xi lanh 1 chiều 20 tấn

Sản phẩm có thể được sử dụng trong:

• Nâng máy công nghiệp.
• Nâng kết cấu.
• Máy ép.
• Ép vòng bi.
• Ép bạc.
• Căn chỉnh máy.
• Bảo trì nhà máy.
• Lắp đặt dây chuyền.
• Thiết bị sửa chữa.
• Công trường.
• Đồ gá cơ khí.
• Thiết bị nâng hạ.
• Tháo lắp chi tiết.
• Các bộ dụng cụ thủy lực.

Xi lanh 20 tấn dùng nâng máy

Khi lắp đặt máy móc, xi lanh có thể hỗ trợ:

• Nâng một cạnh máy.
• Chèn đế.
• Điều chỉnh cao độ.
• Căn chân máy.
• Lắp con lăn di chuyển.

Khi tải được nâng lên phải sử dụng cơ cấu kê thích hợp.

Không nên làm việc phía dưới vật chỉ được giữ bằng áp suất dầu.

Xi lanh 20 tấn dùng cho Máy ép

Xi lanh có thể lắp vào:

• Khung ép.
• Bộ ép bạc.
• Bộ ép vòng bi.
• Đồ gá.

Khung máy cần có khả năng chịu lực tương ứng.

Không nên lắp xi lanh 20 tấn lên một khung chỉ được thiết kế cho tải thấp hơn.

Xi lanh 20 tấn dùng tháo lắp cơ khí

Sản phẩm phù hợp nhiều công việc:

• Tháo vòng bi.
• Tháo bạc.
• Ép trục.
• Căn chỉnh.
• Nắn kết cấu.

Cần bố trí lực đồng tâm và có tấm chắn khi chi tiết có nguy cơ bật ra.

Không sử dụng Xi lanh làm giá đỡ tải lâu dài

Xi lanh thủy lực có thể mất áp do:

• Rò seal.
• Rò van.
• Rò fitting.
• Vỡ hose.
• Hỏng coupling.

Vì vậy nếu cần làm việc dưới tải đã nâng, phải có:

• Chân kê.
• Giá đỡ.
• Khóa cơ khí.

được thiết kế cho tải tương ứng.

Không đứng dưới tải đang nâng

Không nên:

• Đứng dưới vật.
• Đưa tay dưới máy.
• Chui vào gầm tải.

khi tải chỉ đang được đỡ bởi xi lanh thủy lực.

Đây là nguyên tắc quan trọng với các ứng dụng nâng tải lớn.

Tải phải đặt gần tâm Xi lanh

Xi lanh tạo lực tốt nhất theo trục.

Tải lệch có thể gây:

• Cong ty.
• Mòn dẫn hướng.
• Hỏng seal.
• Xước lòng xi lanh.
• Kẹt piston.

Nếu ứng dụng có lực ngang cần bố trí cơ cấu dẫn hướng riêng.

Không dùng Ty làm thanh dẫn hướng

Ty piston không nên được sử dụng như:

• Trục chịu uốn.
• Thanh dẫn hướng.
• Tay đòn.

Xi lanh nên chịu lực chủ yếu theo phương dọc trục.

Chọn Xi lanh 20 tấn theo lực thực tế

Trước tiên cần xác định tải.

Không nên suy luận:

“Tải 20 tấn → mua xi lanh 20 tấn.”

Cần tính thêm:

• Hệ số an toàn.
• Ma sát.
• Tải động.
• Hướng lực.
• Tải lệch.
• Điều kiện thực tế.

Nếu tải gần mức danh nghĩa nên lựa chọn mức lực cao hơn phù hợp với tính toán.

Chọn theo hành trình

Cần biết piston phải di chuyển bao xa.

Hành trình quá ngắn:

• Không hoàn thành công việc.

Hành trình quá dài:

• Kích thước tăng.
• Trọng lượng tăng.
• Ty dễ chịu tải ngang hơn.
• Chi phí có thể tăng.

Nên chọn đủ nhu cầu thực tế.

Chọn theo chiều cao đóng

Đặc biệt quan trọng khi nâng từ khe hẹp.

Cần đo:

• Khoảng trống ban đầu.
• Đường kính xi lanh.
• Vị trí hose.

Nếu không đủ chiều cao lắp nên chọn xi lanh dạng thấp.

Chọn kiểu hồi

Hồi lò xo

Phù hợp khi muốn piston tự thu sau khi xả dầu.

Hồi tải

Phù hợp khi luôn có lực ngoài ép piston về.

Hồi trọng lực

Phù hợp trong một số bố trí thẳng đứng.

Cần xác định cách sử dụng trước khi chọn.

Chọn theo tốc độ

Muốn xi lanh chạy nhanh cần:

• Lưu lượng bơm đủ.
• Hose đủ size.
• Van đủ lưu lượng.
• Coupling không gây sụt áp quá lớn.

Không nên tăng áp để giải quyết vấn đề tốc độ.

Chọn cổng dầu

Cần xác định chính xác:

• BSP.
• NPT.
• Metric.
• Cổng đặc biệt.

Nếu sử dụng coupling cần xác định thêm:

• Body size.
• Profile.
• Working pressure.

Không nên ép ren BSP vào NPT hoặc ngược lại.

Kiểm tra Xi lanh trước khi sử dụng

Trước mỗi lần làm việc tải lớn nên kiểm tra:

• Thân xi lanh.
• Ty piston.
• Rò dầu.
• Hose.
• Đầu bấm.
• Coupling.
• Bơm.
• Đồng hồ áp.
• Vị trí đặt tải.

Nếu phát hiện bất thường cần xử lý trước khi vận hành.

Giữ Ty xi lanh sạch

Ty piston đi ra ngoài môi trường nên có thể bám:

• Bụi.
• Đất.
• Mạt kim loại.

Nếu ty bẩn thu vào, chất bẩn có thể làm hỏng:

• Wiper.
• Seal.
• Bề mặt dẫn hướng.

Nên lau sạch trước khi thu piston trong môi trường nhiều bụi.

Xả khí trong hệ thống

Không khí trong mạch có thể làm:

• Xi lanh giật.
• Chuyển động không ổn định.
• Khó điều khiển tải.

Nếu quy trình của hệ thống yêu cầu xả khí, cần thực hiện trước khi đưa tải lớn lên xi lanh.

Dấu hiệu Xi lanh 1 chiều 20 tấn bị hỏng

Một số dấu hiệu gồm:

• Rò dầu tại ty.
• Rò tại cổng dầu.
• Không đủ lực.
• Xi lanh chạy giật.
• Ty không hồi.
• Hồi quá chậm.
• Ty cong.
• Ty xước.
• Tụt tải.
• Có tiếng động bất thường.

Không nên tiếp tục tăng áp để cố vận hành khi xi lanh có dấu hiệu bất thường.

Vì sao Xi lanh 20 tấn không đủ lực?

Nguyên nhân có thể gồm:

• Áp suất bơm thấp.
• Van relief đặt thấp.
• Bơm mòn.
• Rò dầu.
• Seal piston hỏng.
• Coupling chưa mở hết.
• Có không khí trong hệ.
• Tải vượt khả năng.
• Đồng hồ áp sai.

Cần tìm nguyên nhân thay vì tăng áp vượt giới hạn.

Vì sao Xi lanh không hồi?

Có thể do:

• Lò xo yếu.
• Lò xo gãy.
• Đường hồi dầu bị nghẹt.
• Coupling kẹt.
• Ty cong.
• Tải ngang.
• Seal bị kẹt.
• Không có đủ lực hồi.

Không nên dùng búa hoặc lực cưỡng ép trực tiếp lên ty.

Vì sao Xi lanh bị tụt tải?

Một số nguyên nhân:

• Seal piston rò.
• Van giữ không kín.
• Fitting rò.
• Hose rò.
• Mạch điều khiển không giữ áp.

Nếu xi lanh dùng để nâng, tụt tải là vấn đề cần kiểm tra ngay.

Khi nào cần sửa hoặc thay Xi lanh?

Nên kiểm tra chuyên sâu khi:

• Ty cong.
• Ty xước sâu.
• Thân biến dạng.
• Rò dầu nhiều.
• Không đạt lực.
• Piston kẹt.
• Lò xo hỏng.
• Cổng dầu hư.
• Xi lanh từng bị quá áp.

Sau sửa chữa, khả năng chịu áp cần được đảm bảo trước khi đưa trở lại vận hành.

Lưu ý khi lựa chọn Xi lanh 1 chiều 20 tấn

Trước khi lựa chọn cần xác định:

• Lực thực tế.
• Hành trình.
• Chiều cao đóng.
• Chiều cao mở.
• Kiểu hồi.
• Áp suất làm việc.
• Tốc độ mong muốn.
• Cổng dầu.
• Kiểu gá.
• Không gian lắp.
• Hướng đặt.
• Tải lệch hay đồng tâm.
• Bơm đang sử dụng.
• Tần suất vận hành.

Không nên lựa chọn chỉ dựa vào tên “xi lanh 20 tấn”.

Tư vấn lựa chọn Xi lanh 1 chiều 20 tấn

Khi lựa chọn Xi lanh 1 chiều 20 tấn, nên cung cấp:

• Lực cần thiết.
• Hành trình cần dùng.
• Chiều cao lắp tối đa.
• Kiểu hồi.
• Áp suất hệ thống.
• Bơm đang sử dụng.
• Cổng dầu.
• Kiểu gá.
• Hướng đặt xi lanh.
• Loại máy.
• Tần suất vận hành.
• Số lượng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

• Hình ảnh toàn bộ sản phẩm.
• Đường kính thân.
• Đường kính ty.
• Hành trình.
• Chiều cao đóng.
• Cổng dầu.
• Ký hiệu hoặc model nếu có.

Việc xác định đủ các thông số giúp tránh tình trạng đúng lực 20 tấn nhưng sai hành trình, chiều cao, cổng dầu hoặc kiểu hồi.

Tham khảo thêm các model khác tại danh mục Xi lanh thủy lực 1 chiều.

Câu hỏi thường gặp

Thông tin SEO

SEO Title – 56 ký tự:
Xi lanh 1 chiều 20 tấn – Xi lanh thủy lực tải lớn 20 tấn

Meta Description – 138 ký tự:
Xi lanh 1 chiều 20 tấn dùng nâng, đẩy và ép tải bằng áp lực dầu, phù hợp máy công nghiệp, sửa chữa, lắp đặt và hệ thủy lực công nghiệp AZ.

Từ khóa chính: Xi lanh 1 chiều 20 tấn

Từ khóa liên quan: xi lanh thủy lực 1 chiều 20 tấn, xi lanh 20 tấn, kích thủy lực 20 tấn, xi lanh đơn 20 tấn, 20 ton hydraulic cylinder, single acting hydraulic cylinder 20 ton.
