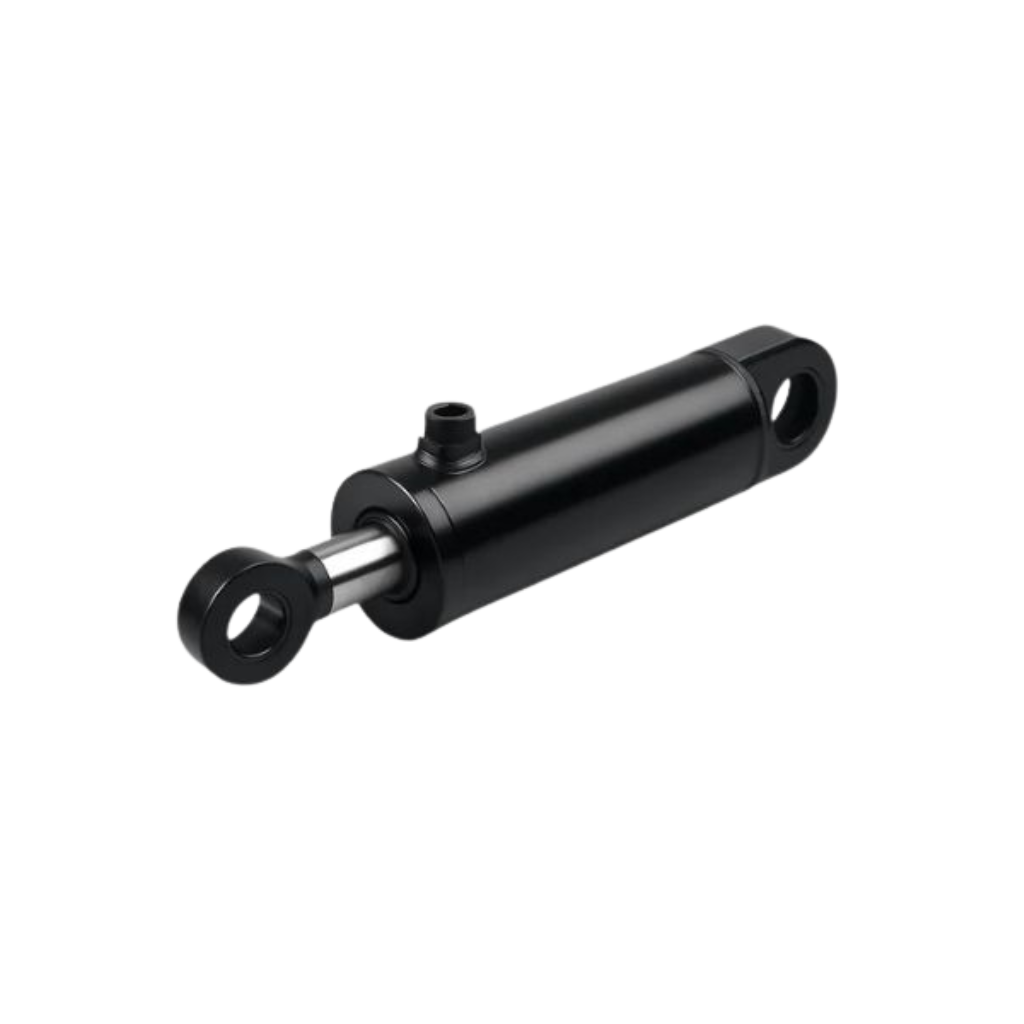

Giới thiệu Xi lanh 1 chiều 10 tấn

Thủy Lực AZ cung cấp các dòng xi lanh thủy lực một chiều, xi lanh nâng hạ, kích thủy lực và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Xi lanh 1 chiều 10 tấn là loại cơ cấu chấp hành thủy lực có lực danh nghĩa khoảng 10 tấn theo điều kiện áp suất thiết kế của từng model. Dầu thủy lực được cấp vào một phía của piston để tạo lực theo một hướng, còn hành trình hồi được thực hiện bằng lò xo, tải trọng, trọng lực hoặc cơ cấu ngoài tùy thiết kế.

Sản phẩm còn được gọi với các tên như:

• Xi lanh thủy lực 1 chiều 10 tấn.
• Xi lanh đơn 10 tấn.
• Xi lanh nâng 10 tấn.
• Kích thủy lực 10 tấn.
• Single acting hydraulic cylinder 10 ton.
• 10 ton hydraulic cylinder.
• Single acting hydraulic ram.

Xi lanh 10 tấn thường được sử dụng trong:

• Nâng thiết bị.
• Đẩy chi tiết.
• Ép.
• Căn chỉnh máy.
• Bảo trì công nghiệp.
• Lắp đặt kết cấu.
• Thiết bị nâng hạ.
• Máy móc chuyên dụng.

Cần lưu ý rằng “10 tấn” chủ yếu mô tả lực danh nghĩa của xi lanh tại điều kiện áp suất quy định, không đồng nghĩa xi lanh có thể nâng an toàn mọi vật có khối lượng đúng 10 tấn trong mọi tư thế và mọi điều kiện.

Xi lanh 1 chiều 10 tấn là gì?

Xi lanh thủy lực một chiều chỉ sử dụng áp suất dầu để tạo lực chủ động theo một hướng.

Ví dụ ở loại đẩy:

Bơm cấp dầu → Piston tiến → Ty xi lanh đi ra.

Khi xả dầu:

• Lò xo kéo ty về.
• Hoặc tải trọng ép ty về.
• Hoặc trọng lực làm piston hồi.
• Hoặc cơ cấu ngoài đưa piston trở lại.

Điểm này khác với xi lanh hai chiều, nơi dầu được cấp luân phiên vào hai khoang để chủ động điều khiển cả hành trình tiến và hành trình lùi.

10 tấn trên Xi lanh có nghĩa là gì?

10 tấn thường được dùng để mô tả lực danh nghĩa của xi lanh.

Về nguyên lý:

Lực xi lanh = Áp suất × Diện tích piston.

Có thể biểu diễn:

F = P × A

Trong đó:

• F là lực.
• P là áp suất dầu.
• A là diện tích tác dụng của piston.

Do đó cùng là xi lanh 10 tấn nhưng:

• Đường kính piston có thể khác.
• Áp suất thiết kế có thể khác.
• Kích thước thân có thể khác.
• Hành trình có thể khác.

Không nên suy ra đường kính piston hoặc áp suất chỉ từ tên “10 tấn”.

Lực 10 tấn có phải là tải nâng 10 tấn không?

Không nên hiểu hoàn toàn như vậy.

Lực danh nghĩa của xi lanh và tải nâng an toàn của cả hệ thống là hai khái niệm khác nhau.

Khả năng nâng thực tế còn phụ thuộc:

• Góc đặt xi lanh.
• Hướng lực.
• Ma sát.
• Điểm đặt tải.
• Số lượng xi lanh.
• Kết cấu khung.
• Độ ổn định của vật nâng.
• Hệ số an toàn.
• Áp suất thực tế.
• Tổn thất trong hệ thống.

Nếu tải gần giới hạn danh nghĩa cần đánh giá toàn bộ hệ thống thay vì chỉ dựa vào con số 10 tấn.

Cấu tạo Xi lanh 1 chiều 10 tấn

Tùy model, xi lanh có thể gồm:

• Thân xi lanh.
• Piston.
• Ty piston.
• Gioăng piston.
• Gioăng ty.
• Vòng dẫn hướng.
• Nắp đầu.
• Cổng dầu.
• Lò xo hồi nếu có.
• Vòng chắn bụi.
• Đế hoặc vị trí lắp.

Thân Xi lanh

Thân chứa piston và dầu chịu áp.

Thân cần có:

• Độ bền phù hợp.
• Bề mặt trong chính xác.
• Khả năng chịu áp.
• Độ kín tốt.

Không nên sử dụng xi lanh có:

• Thân móp.
• Nứt.
• Biến dạng.
• Ăn mòn nghiêm trọng.

Piston

Piston nhận áp lực dầu và biến áp suất thành lực tuyến tính.

Diện tích piston là một trong những yếu tố quyết định lực tạo ra.

Piston cần chuyển động ổn định trong lòng xi lanh và được làm kín bằng seal phù hợp.

Ty Xi lanh

Ty truyền lực từ piston ra tải.

Bề mặt ty cần:

• Thẳng.
• Nhẵn.
• Không rỗ.
• Không xước sâu.
• Không cong.

Ty cong hoặc xước có thể:

• Làm hỏng seal.
• Gây rò dầu.
• Làm piston kẹt.
• Giảm tuổi thọ xi lanh.

Gioăng làm kín

Gioăng giúp ngăn dầu rò giữa các khoang và ra ngoài.

Seal có thể chịu ảnh hưởng bởi:

• Áp suất.
• Nhiệt độ.
• Loại dầu.
• Bụi.
• Tình trạng bề mặt ty.

Nếu seal hỏng, xi lanh có thể mất lực hoặc rò dầu.

Vòng chắn bụi

Vòng chắn bụi làm sạch bề mặt ty khi ty thu vào.

Bộ phận này giúp hạn chế:

• Bụi.
• Cát.
• Mạt kim loại.

đi vào khu vực seal.

Cổng dầu

Xi lanh một chiều thường có một cổng dầu làm việc chính.

Cổng có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Cổng chuyên dụng.
• Khớp nối nhanh.

Cần kiểm tra đúng chuẩn trước khi lắp hose.

Lò xo hồi

Một số xi lanh sử dụng lò xo để đưa piston về vị trí ban đầu sau khi xả áp.

Loại khác không có lò xo và cần:

• Trọng lượng tải.
• Trọng lực.
• Cơ cấu bên ngoài.

để hồi piston.

Không nên mặc định tất cả xi lanh một chiều đều hồi bằng lò xo.

Nguyên lý hoạt động của Xi lanh 1 chiều 10 tấn

Khi cấp dầu

Bơm tạo lưu lượng và áp suất.

Dầu đi qua:

• Van.
• Hose.
• Khớp nối.
• Cổng xi lanh.

sau đó vào khoang làm việc.

Áp suất tác dụng lên piston và tạo lực.

Piston chuyển động làm ty xi lanh tiến ra.

Khi giữ tải

Nếu mạch được thiết kế để giữ tải, dầu trong khoang xi lanh được khóa lại bởi:

• Van.
• Check valve.
• Van khóa tải.
• Cấu hình mạch phù hợp.

Không nên dựa hoàn toàn vào bơm hoặc van điều khiển đơn giản để giữ tải trong thời gian dài nếu hệ thống không được thiết kế cho mục đích đó.

Khi hồi về

Khi áp suất được giải phóng, dầu quay về thùng hoặc bơm.

Ty có thể hồi nhờ:

• Lò xo.
• Trọng lực.
• Tải.
• Cơ cấu khác.

Tốc độ hồi phụ thuộc thiết kế và tải thực tế.

Thông số kỹ thuật Xi lanh 1 chiều 10 tấn

Thông số	Giá trị tham khảo
Tên sản phẩm	Xi lanh 1 chiều 10 tấn
Tên tiếng Anh	10 Ton Single Acting Hydraulic Cylinder
Kiểu hoạt động	Một chiều
Lực danh nghĩa	Khoảng 10 tấn theo model
Hướng tạo lực	Theo thiết kế
Hành trình	Theo model
Đường kính piston	Theo model
Đường kính ty	Theo model
Áp suất làm việc	Theo model
Áp suất tối đa	Theo nhà sản xuất
Kiểu hồi	Lò xo, tải hoặc trọng lực
Cổng dầu	BSP, NPT, Metric hoặc theo model
Kiểu lắp	Theo thiết kế
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Nâng, đẩy, ép

Các thông số trên mang tính tham khảo.

Không nên áp dụng một đường kính, hành trình hoặc áp suất chung cho toàn bộ xi lanh 10 tấn.

Các loại Xi lanh 1 chiều 10 tấn phổ biến

Xi lanh 10 tấn hồi lò xo

Loại này tích hợp lò xo bên trong.

Khi cấp dầu:

• Ty đi ra.
• Lò xo bị nén.

Khi xả dầu:

• Lò xo đưa piston trở về.

Ưu điểm:

• Chủ động hồi hơn loại hồi tải.
• Thuận tiện khi không có lực bên ngoài để đẩy piston về.

Tốc độ hồi vẫn phụ thuộc:

• Lò xo.
• Độ nhớt dầu.
• Đường hồi dầu.
• Tình trạng xi lanh.

Xi lanh 10 tấn hồi bằng tải

Ở loại này, piston quay về khi có tải hoặc lực bên ngoài tác động.

Ưu điểm là cấu tạo có thể đơn giản hơn.

Tuy nhiên nếu không có lực hồi, piston có thể không tự trở về.

Xi lanh 10 tấn dạng thấp

Xi lanh thấp được thiết kế cho không gian hạn chế chiều cao.

Phù hợp với:

• Kê nâng máy.
• Căn chỉnh thiết bị.
• Vị trí gầm thấp.

Cần kiểm tra chiều cao khi đóng và chiều cao khi mở hoàn toàn.

Xi lanh 10 tấn hành trình dài

Loại này được lựa chọn khi cần khoảng dịch chuyển lớn hơn.

Hành trình tăng có thể làm:

• Kích thước tổng thể tăng.
• Yêu cầu ổn định ty cao hơn.
• Tăng nguy cơ tải ngang nếu lắp sai.

Không nên chỉ chọn hành trình càng dài càng tốt.

Xi lanh 10 tấn thân ren

Một số dòng có ren ngoài trên thân để:

• Điều chỉnh vị trí.
• Gắn vào đồ gá.
• Lắp lên kết cấu máy.

Cần kiểm tra:

• Kích thước ren thân.
• Kiểu gá.
• Hướng lực.

Xi lanh 10 tấn có lỗ tâm

Một số ứng dụng sử dụng xi lanh rỗng tâm để:

• Kéo bulông.
• Căng cáp.
• Ép bạc.
• Tháo lắp trục.

Đây là cấu tạo khác với xi lanh piston đặc thông thường.

Xi lanh 1 chiều và 2 chiều khác nhau thế nào?

Tiêu chí	Xi lanh 1 chiều	Xi lanh 2 chiều
Số khoang cấp áp chủ động	Một	Hai
Số cổng chính	Thường một	Thường hai
Tiến	Bằng áp dầu	Bằng áp dầu
Hồi	Lò xo/tải/trọng lực	Bằng áp dầu
Điều khiển hai chiều	Hạn chế	Chủ động
Cấu tạo	Đơn giản hơn	Phức tạp hơn
Ứng dụng	Nâng, ép, đẩy	Máy tự động, chuyển động hai chiều

Nếu cần chủ động cả tiến và lùi, xi lanh hai chiều thường phù hợp hơn.

Xi lanh 10 tấn và Kích thủy lực 10 tấn khác nhau không?

Hai tên có thể bị dùng lẫn trên thị trường nhưng không hoàn toàn giống nhau trong mọi trường hợp.

“Kích thủy lực 10 tấn” thường nhấn mạnh ứng dụng nâng tải.

“Xi lanh thủy lực 10 tấn” là cách gọi rộng hơn cho cơ cấu chấp hành.

Một xi lanh có thể được tích hợp vào:

• Máy ép.
• Đồ gá.
• Bộ nâng.
• Kích.
• Thiết bị chuyên dụng.

Do đó khi đặt hàng nên xác định cấu tạo thay vì chỉ dựa vào tên gọi.

Xi lanh 10 tấn cần áp suất bao nhiêu?

Không có một mức áp suất chung cho tất cả model.

Lực được xác định theo:

F = P × A

Vì vậy:

• Piston lớn hơn có thể tạo cùng lực ở áp suất thấp hơn.
• Piston nhỏ hơn cần áp suất cao hơn để tạo cùng lực.

Áp suất làm việc phải lấy theo đúng thiết kế của xi lanh.

Không nên tăng áp vượt thông số để cố đạt lực lớn hơn.

Có thể tăng áp để Xi lanh đẩy hơn 10 tấn không?

Không nên.

Nếu model được đánh giá ở lực danh nghĩa 10 tấn, việc tăng áp vượt giới hạn có thể gây:

• Hỏng seal.
• Phình hoặc nứt thân.
• Cong ty.
• Hỏng cổng dầu.
• Vỡ hose.
• Hỏng khớp nối.
• Nguy hiểm cho người vận hành.

Muốn lực lớn hơn nên chọn xi lanh có lực danh nghĩa phù hợp.

Hành trình Xi lanh là gì?

Hành trình là khoảng cách piston hoặc ty có thể dịch chuyển từ vị trí thu về đến vị trí mở tối đa.

Ví dụ thị trường có thể có nhiều lựa chọn:

• Hành trình ngắn.
• Hành trình trung bình.
• Hành trình dài.

Không nên chọn hành trình theo cảm tính.

Cần biết chính xác khoảng dịch chuyển cần thiết.

Vì sao không nên dùng hết hành trình liên tục?

Việc đưa piston tới giới hạn cơ khí dưới tải lớn có thể tạo va đập ở cuối hành trình.

Tùy thiết kế, nên:

• Theo dõi vị trí ty.
• Không vượt giới hạn stroke.
• Tránh ép tiếp khi piston đã hết hành trình.

Nếu cần hành trình dài hơn nên chọn model phù hợp thay vì cố vận hành quá giới hạn.

Tốc độ Xi lanh phụ thuộc yếu tố nào?

Tốc độ piston phụ thuộc chủ yếu vào:

• Lưu lượng dầu.
• Diện tích piston.
• Trở lực đường ống.
• Van.
• Hose.
• Tải.

Về nguyên lý:

Tốc độ ≈ Lưu lượng / Diện tích piston.

Do đó tăng áp không phải là phương pháp chính để làm xi lanh chạy nhanh hơn.

Xi lanh 10 tấn cần Bơm bao nhiêu?

Cần lựa chọn bơm theo:

• Áp suất yêu cầu.
• Lượng dầu cần cho hành trình.
• Tốc độ mong muốn.
• Tần suất sử dụng.

Có thể sử dụng:

• Bơm tay.
• Bơm điện.
• Bộ nguồn thủy lực.

nhưng chỉ khi pressure rating và dung tích dầu phù hợp.

Không nên ghép một bơm áp quá cao với xi lanh có rating thấp hơn nếu hệ thống không có biện pháp giới hạn áp phù hợp.

Xi lanh 10 tấn dùng Bơm tay được không?

Có thể nếu:

• Áp suất bơm phù hợp.
• Dung tích dầu đủ.
• Cổng kết nối tương thích.
• Có van điều khiển phù hợp.

Bơm tay thường phù hợp với:

• Sửa chữa.
• Bảo trì.
• Nâng không thường xuyên.
• Thiết bị di động.

Nếu cần chu kỳ liên tục, bộ nguồn điện có thể phù hợp hơn.

Xi lanh 10 tấn dùng Bơm điện được không?

Có thể.

Cần kiểm tra:

• Áp suất bộ nguồn.
• Lưu lượng.
• Van.
• Dung tích thùng dầu.
• Cách hồi xi lanh.

Lưu lượng quá lớn có thể làm piston chuyển động quá nhanh đối với một số ứng dụng.

Cổng dầu của Xi lanh 10 tấn

Cổng dầu có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Cổng riêng theo hãng.

Ngoài ra có thể lắp:

• Adapter.
• Khớp nối nhanh.
• Hose.

Không nên cố vặn hai chuẩn ren gần giống nhau.

Sai chuẩn ren có thể gây:

• Rò dầu.
• Hỏng cổng.
• Nứt fitting.

Khớp nối nhanh cho Xi lanh 10 tấn

Trong các bộ xi lanh di động, khớp nối nhanh giúp:

• Tháo hose.
• Đổi xi lanh.
• Cất thiết bị.
• Bảo trì thuận tiện.

Coupling cần đáp ứng ít nhất:

• Working pressure của hệ.
• Lưu lượng.
• Chuẩn kết nối.
• Môi chất.

Không được chọn coupling chỉ dựa trên size ren.

Hose cho Xi lanh 10 tấn

Hose cần có working pressure phù hợp với hệ thống.

Không được sử dụng burst pressure của hose làm áp suất làm việc.

Cần kiểm tra:

• Working pressure.
• Size hose.
• Chiều dài.
• Bán kính uốn.
• Đầu bấm.
• Tình trạng lớp vỏ.

Không nên sử dụng hose:

• Phồng.
• Nứt.
• Lộ lớp thép.
• Đầu bấm lỏng.
• Rò dầu.

Ưu điểm của Xi lanh 1 chiều 10 tấn

Sản phẩm có nhiều ưu điểm:

• Tạo lực lớn.
• Cấu tạo tương đối đơn giản.
• Chỉ cần một đường dầu chính.
• Dễ kết hợp bơm tay.
• Dễ kết hợp bộ nguồn.
• Có nhiều hành trình.
• Có nhiều kiểu thân.
• Phù hợp thiết bị di động.
• Dễ bảo trì.
• Phù hợp nâng, đẩy và ép.
• Có thể bố trí trong không gian hạn chế với model phù hợp.

Nhược điểm của Xi lanh 1 chiều 10 tấn

Một số hạn chế:

• Không chủ động thủy lực cả hai chiều.
• Tốc độ hồi phụ thuộc cơ cấu hồi.
• Lò xo có thể yếu theo thời gian.
• Không phù hợp mọi chuyển động tự động.
• Có thể bị tải ngang.
• Seal có thể rò.
• Ty có thể cong nếu lắp sai.
• Phải chọn đúng hành trình.
• Phải chọn đúng áp suất.
• Không nên dùng để giữ tải lâu nếu hệ không có cơ cấu an toàn phù hợp.

Ứng dụng của Xi lanh 1 chiều 10 tấn

Sản phẩm có thể sử dụng trong:

• Nâng máy.
• Nâng thiết bị.
• Căn chỉnh máy.
• Ép vòng bi.
• Ép bạc.
• Tháo lắp chi tiết.
• Bảo trì nhà máy.
• Lắp đặt kết cấu.
• Đồ gá.
• Máy ép nhỏ.
• Thiết bị sửa chữa.
• Công trình.
• Nhà xưởng.
• Thiết bị nâng chuyên dụng.

Xi lanh 10 tấn dùng để nâng máy

Trong công tác lắp đặt hoặc bảo trì, xi lanh có thể hỗ trợ nâng một phần thiết bị để:

• Căn chân máy.
• Chèn đế.
• Điều chỉnh cao độ.
• Lắp con lăn.
• Di chuyển máy.

Khi nâng phải có biện pháp kê đỡ cơ khí phù hợp.

Không nên đưa người hoặc bộ phận cơ thể vào dưới tải chỉ được giữ bằng áp suất thủy lực.

Xi lanh 10 tấn dùng để ép

Xi lanh có thể lắp vào:

• Khung ép.
• Đồ gá.
• Bộ tháo vòng bi.
• Bộ tháo bạc.

Khi ép cần bảo đảm:

• Tải nằm đúng tâm.
• Khung đủ độ bền.
• Piston không bị tải ngang.
• Chi tiết không thể bắn ra khi phá tải.

Không dùng Xi lanh làm giá đỡ tải lâu dài

Xi lanh thủy lực không nên được xem như một chân chống cơ khí độc lập để giữ tải lâu dài.

Rò rỉ có thể xảy ra tại:

• Seal.
• Van.
• Fitting.
• Hose.

Nếu phải làm việc dưới tải đã nâng, cần sử dụng:

• Giá đỡ.
• Chân kê.
• Cơ cấu khóa cơ khí.

phù hợp với tải thực tế.

Không đứng dưới tải nâng

Đây là nguyên tắc an toàn quan trọng.

Không nên:

• Đứng dưới vật đang nâng.
• Đưa tay dưới tải.
• Chui dưới thiết bị chỉ được nâng bằng xi lanh.

Hệ thủy lực có thể mất áp đột ngột nếu:

• Hose vỡ.
• Khớp nối hỏng.
• Van rò.
• Seal hỏng.

Tải phải đặt đúng tâm

Tải nên tác dụng gần trục của xi lanh.

Tải lệch tâm có thể gây:

• Cong ty.
• Xước seal.
• Mòn vòng dẫn hướng.
• Kẹt piston.
• Giảm tuổi thọ.

Nếu ứng dụng có tải ngang cần thiết kế cơ cấu dẫn hướng riêng.

Không sử dụng Ty xi lanh để chịu tải ngang

Xi lanh chủ yếu tạo lực dọc trục.

Không nên để ty làm nhiệm vụ như:

• Thanh dẫn hướng.
• Trục chịu uốn.
• Điểm đỡ tải lệch.

Tải ngang lớn có thể gây cong ty và hư hỏng nhanh.

Cách chọn Xi lanh 1 chiều 10 tấn theo hành trình

Cần xác định khoảng dịch chuyển thực tế.

Ví dụ cần nâng chi tiết lên một khoảng nhất định thì stroke phải:

• Đủ để thực hiện công việc.
• Không quá dài không cần thiết.
• Phù hợp chiều cao lắp.

Cần kiểm tra đồng thời:

• Chiều cao khi thu.
• Chiều cao khi mở.
• Hành trình hữu ích.

Cách chọn theo lực

Nếu tải thực tế gần 10 tấn, không nên tự động chọn đúng xi lanh 10 tấn.

Cần xem:

• Hệ số an toàn.
• Ma sát.
• Tải lệch.
• Hướng nâng.
• Điều kiện động.

Trong nhiều trường hợp cần model có lực danh nghĩa cao hơn tải thực tế.

Cách chọn theo chiều cao lắp

Với vị trí gầm thấp cần kiểm tra:

• Chiều cao đóng.
• Đường kính thân.
• Vị trí cổng dầu.

Xi lanh thấp có thể phù hợp hơn loại tiêu chuẩn.

Không nên mua theo lực và stroke rồi mới phát hiện thân xi lanh không đặt được vào vị trí sử dụng.

Cách chọn theo tốc độ

Nếu cần tốc độ nhanh phải kiểm tra:

• Lưu lượng bơm.
• Thể tích dầu của xi lanh.
• Tiết diện hose.
• Van.
• Coupling.

Không nên tăng áp để bù cho thiếu lưu lượng.

Chọn Bơm cho Xi lanh 10 tấn

Bơm phải phù hợp với:

• Áp suất xi lanh.
• Lưu lượng.
• Dung tích dầu.
• Chu kỳ làm việc.

Đối với hệ đơn giản có thể sử dụng bơm tay.

Đối với hệ làm việc thường xuyên có thể dùng:

• Bơm điện.
• Bộ nguồn.
• Bơm khí – thủy lực.

tùy yêu cầu.

Kiểm tra Xi lanh trước khi sử dụng

Trước khi vận hành nên kiểm tra:

• Ty có cong không.
• Có rò dầu không.
• Hose có hỏng không.
• Coupling có khóa chắc không.
• Cổng ren có rò không.
• Bơm có đúng áp suất không.
• Tải có đặt đúng tâm không.
• Vùng làm việc có an toàn không.

Không nên tiếp tục sử dụng nếu có dấu hiệu bất thường.

Xả khí trong hệ thống

Không khí trong hệ có thể làm:

• Xi lanh giật.
• Chuyển động không đều.
• Khó kiểm soát.

Nếu hệ thống hoặc nhà sản xuất yêu cầu xả khí, cần thực hiện đúng quy trình trước khi đưa tải lớn lên xi lanh.

Giữ Ty xi lanh sạch

Khi ty đi ra ngoài, bề mặt có thể bám:

• Bụi.
• Cát.
• Mạt kim loại.

Không nên để ty bẩn thu trực tiếp vào xi lanh.

Nên lau sạch bề mặt trước khi thu nếu điều kiện sử dụng nhiều bụi.

Dấu hiệu Xi lanh 1 chiều 10 tấn bị hỏng

Một số dấu hiệu gồm:

• Rò dầu ở ty.
• Rò tại cổng.
• Không đủ lực.
• Ty chạy giật.
• Ty không hồi.
• Ty hồi chậm.
• Ty bị xước.
• Ty bị cong.
• Xi lanh tụt tải.
• Có tiếng động bất thường.

Khi gặp tình trạng này cần dừng và kiểm tra trước khi tiếp tục làm việc.

Vì sao Xi lanh không đủ lực?

Một số nguyên nhân có thể gồm:

• Áp suất bơm thấp.
• Van relief đặt thấp.
• Bơm bị mòn.
• Rò dầu.
• Seal piston hỏng.
• Không khí trong hệ.
• Tải vượt khả năng.
• Đồng hồ áp sai.
• Coupling chưa kết nối hết.

Không nên xử lý bằng cách tăng áp vượt giới hạn của xi lanh.

Vì sao Xi lanh không hồi?

Có thể do:

• Lò xo yếu.
• Lò xo gãy.
• Đường dầu bị khóa.
• Coupling bị kẹt.
• Ty bị cong.
• Tải ngang.
• Seal quá chặt.
• Cơ cấu hồi không đủ lực.

Cần kiểm tra nguyên nhân thay vì dùng lực cưỡng ép ty về.

Vì sao Xi lanh bị tụt tải?

Có thể do:

• Seal piston rò.
• Van rò.
• Fitting rò.
• Hose rò.
• Bơm hoặc mạch điều khiển không giữ áp.

Tụt tải là dấu hiệu cần xử lý ngay, đặc biệt với ứng dụng nâng.

Không nên đứng dưới tải trong quá trình kiểm tra.

Khi nào cần thay hoặc sửa Xi lanh?

Nên kiểm tra chuyên sâu khi:

• Ty cong.
• Ty xước sâu.
• Thân xi lanh biến dạng.
• Seal rò nhiều.
• Xi lanh không đạt lực.
• Piston kẹt.
• Lò xo hồi hỏng.
• Cổng dầu bị hư.
• Xi lanh đã chịu quá áp.

Việc sửa phải bảo đảm khả năng chịu áp sau khi hoàn thiện.

Lưu ý khi lựa chọn Xi lanh 1 chiều 10 tấn

Trước khi lựa chọn cần xác định:

• Lực cần thiết.
• Hành trình.
• Chiều cao đóng.
• Kiểu hồi.
• Áp suất làm việc.
• Tốc độ.
• Cổng dầu.
• Kiểu gá.
• Không gian lắp.
• Tải có lệch tâm không.
• Bơm đang sử dụng.
• Tần suất làm việc.

Không nên chỉ đặt hàng bằng câu “xi lanh 10 tấn” vì có nhiều cấu hình khác nhau.

Tư vấn lựa chọn Xi lanh 1 chiều 10 tấn

Khi lựa chọn Xi lanh 1 chiều 10 tấn, nên cung cấp:

• Lực yêu cầu.
• Hành trình cần thiết.
• Chiều cao lắp tối đa.
• Kiểu hồi mong muốn.
• Áp suất bộ nguồn.
• Loại bơm đang dùng.
• Cổng dầu.
• Kiểu lắp.
• Loại máy.
• Hướng đặt xi lanh.
• Tần suất sử dụng.
• Số lượng cần dùng.

Nếu thay xi lanh cũ, nên cung cấp thêm:

• Hình ảnh toàn bộ xi lanh.
• Kích thước thân.
• Hành trình.
• Kích thước ty.
• Cổng dầu.
• Ký hiệu trên thân nếu có.

Việc xác định đủ các thông số này giúp tránh tình trạng đúng lực 10 tấn nhưng sai hành trình, chiều cao, cổng dầu hoặc kiểu hồi.

Tham khảo thêm các dòng sản phẩm tại danh mục Xi lanh thủy lực 1 chiều.

Câu hỏi thường gặp
