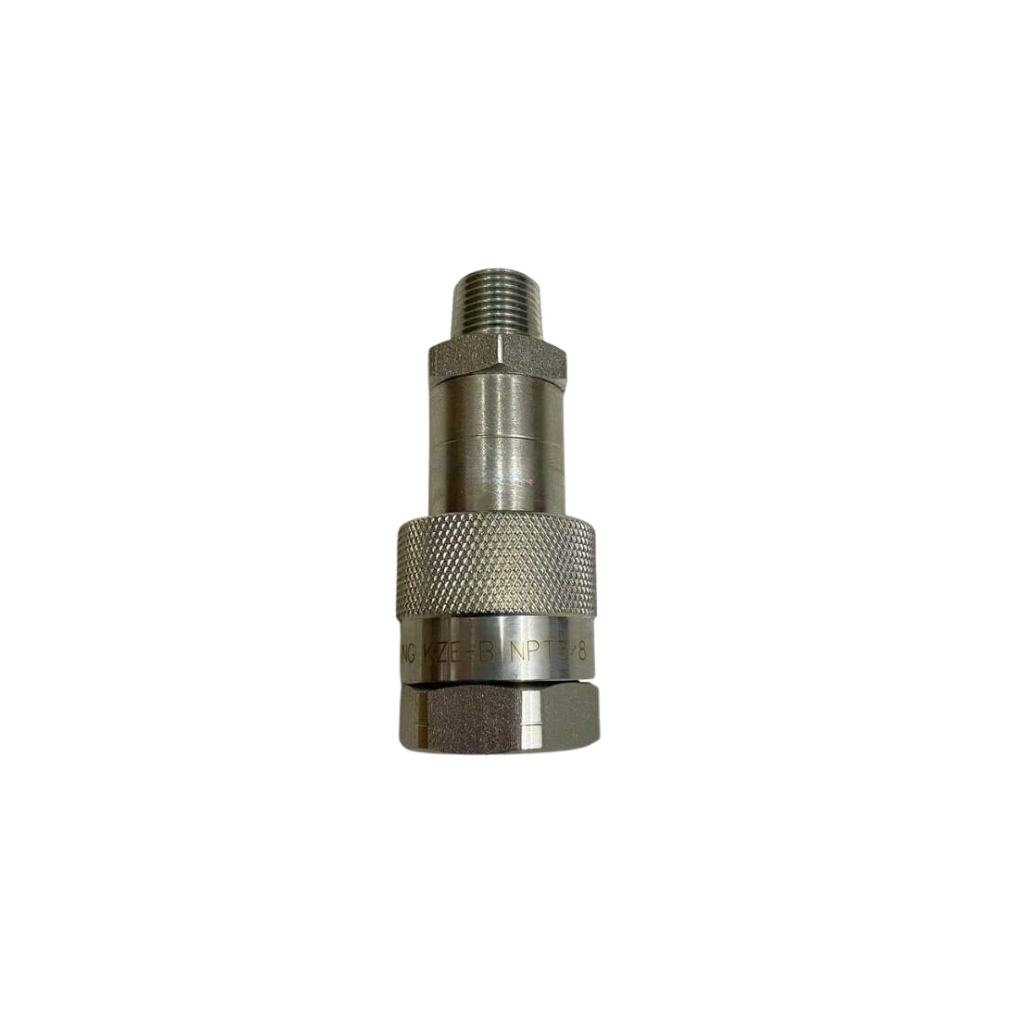

Giới thiệu Khớp nối nhanh vặn ren

Thủy Lực AZ cung cấp các dòng khớp nối nhanh, khớp vặn ren, đầu đực, đầu cái và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Khớp nối nhanh vặn ren là loại coupling gồm đầu đực và đầu cái được liên kết với nhau bằng cơ cấu ren khóa. Thay vì chỉ cắm và khóa bằng sleeve như nhiều dòng ISO A, ISO B hoặc Flat Face, người sử dụng xoay phần đai ren để kéo hai nửa khớp lại và khóa chắc mối nối.

Sản phẩm còn được gọi với một số tên như:

• Khớp nhanh ren khóa.
• Khớp nối vặn ren thủy lực.
• Khớp nối nhanh kiểu ren.
• Screw-to-connect coupling.
• Threaded quick coupling.
• Screw coupling.
• Hydraulic screw coupling.

Cơ cấu ren khóa phù hợp với những hệ thống cần liên kết cơ khí chắc, chịu rung và làm việc trong điều kiện tải nặng theo giới hạn của từng model.

Các ứng dụng thường gặp gồm:

• Máy công trình.
• Máy xúc.
• Máy khoan.
• Máy khai thác.
• Búa thủy lực.
• Bộ nguồn áp cao.
• Thiết bị nâng hạ.
• Máy công nghiệp tải nặng.

Một số dòng screw-to-connect chuyên dụng có thể được thiết kế theo các tiêu chuẩn hoặc profile riêng, trong đó có những sản phẩm theo ISO 14540. Tuy nhiên không nên mặc định mọi khớp vặn ren đều cùng tiêu chuẩn hoặc có thể lắp lẫn.

Khớp nối nhanh vặn ren là gì?

Khớp vặn ren vẫn là một dạng khớp nối nhanh vì người sử dụng có thể tháo hai tuyến hose hoặc thiết bị mà không phải tháo toàn bộ fitting khỏi đường ống.

Điểm khác biệt nằm ở cơ cấu khóa.

Một bộ thường gồm:

Đầu đực → Đầu cái → Đai ren khóa.

Khi kết nối:

• Đầu đực được căn với đầu cái.
• Phần ren được bắt đúng.
• Đai ren được vặn.
• Hai nửa được kéo sát vào nhau.
• Van bên trong được mở.
• Đường dầu được nối thông.

Khi tháo:

• Hệ thống được đưa về trạng thái an toàn.
• Đai khóa được vặn ngược.
• Hai nửa coupling được tách ra.
• Van tự đóng ở những model có cấu tạo này.

Cơ cấu ren giúp mối nối ít phụ thuộc vào sleeve trượt kiểu thông thường và tạo khả năng khóa cơ khí chắc chắn.

Khớp nhanh vặn ren có phải đầu nối ren thông thường không?

Không.

Hai sản phẩm có thể đều sử dụng ren nhưng chức năng khác nhau.

Đầu nối ren thông thường yêu cầu:

• Vặn fitting trực tiếp vào cổng.
• Tháo toàn bộ ren khi bảo trì.
• Có thể cần quay cả hose hoặc fitting.

Khớp nối nhanh vặn ren sử dụng ren như một cơ cấu khóa giữa hai nửa coupling.

Phần ren kết nối hose phía sau vẫn là một thành phần khác.

Do đó trên một khớp có thể đồng thời tồn tại:

• Ren khóa coupling.
• Ren BSP, NPT hoặc Metric phía sau.

Không nên nhầm hai loại ren này.

Cấu tạo Khớp nối nhanh vặn ren

Một bộ coupling thường gồm:

• Đầu cái.
• Đầu đực.
• Cơ cấu ren khóa.
• Van bên trong.
• Lò xo.
• Gioăng.
• Cổng kết nối phía sau.

Đầu cái

Đầu cái là một nửa của coupling và thường chứa phần cơ cấu ren hoặc đai khóa tùy thiết kế.

Cấu tạo có thể gồm:

• Thân coupling.
• Ren khóa.
• Van.
• Lò xo.
• Gioăng.
• Phần ren phía sau.

Đầu cái phải tương thích chính xác với đầu đực về:

• Profile.
• Kích thước thân.
• Ren khóa.
• Hành trình van.

Không nên ghép hai đầu có ren khóa gần giống nhau nếu chưa xác định đúng series.

Đầu đực

Đầu đực được đưa vào đầu cái trước khi vặn khóa.

Trên thân có thể gồm:

• Phần dẫn hướng.
• Profile kết nối.
• Ren hoặc bề mặt tương tác với cơ cấu khóa.
• Van.
• Cổng ren phía sau.

Đầu đực bị:

• Móp.
• Cong.
• Mòn ren khóa.
• Xước bề mặt làm kín.

có thể làm coupling khó kết nối hoặc giảm độ kín.

Cơ cấu ren khóa

Đây là bộ phận đặc trưng của sản phẩm.

Khi xoay ren:

1. Hai nửa coupling được kéo lại.
2. Bề mặt dẫn hướng đi đúng vị trí.
3. Van được tác động.
4. Mối nối được khóa cơ khí.

Cơ cấu ren có ưu điểm về độ chắc trong các ứng dụng rung và tải nặng.

Tuy nhiên ren phải được giữ sạch.

Đất, cát hoặc mạt kim loại trên ren có thể gây:

• Kẹt.
• Mòn.
• Khó vặn.
• Hỏng bước ren.

Van bên trong

Nhiều dòng có van tự đóng ở cả hai phía.

Khi coupling tách:

• Van đầu đực đóng.
• Van đầu cái đóng.

Khi coupling được vặn đủ hành trình:

• Hai van tác động.
• Đường dầu mở.

Không nên vận hành nếu coupling mới chỉ được vặn một phần vì van có thể chưa mở đủ.

Lò xo

Lò xo hỗ trợ đưa van trở lại trạng thái đóng.

Nếu lò xo bị:

• Gãy.
• Yếu.
• Kẹt.

coupling có thể xuất hiện:

• Rò dầu.
• Van đóng không hết.
• Tăng pressure drop.
• Khó kết nối.

Gioăng làm kín

Seal cần phù hợp với:

• Dầu thủy lực.
• Nhiệt độ.
• Áp suất.
• Môi chất đặc biệt nếu có.

Không nên chỉ quan tâm vật liệu thân khớp mà bỏ qua gioăng.

Nguyên lý hoạt động của Khớp nối nhanh vặn ren

Khi chưa kết nối

Hai nửa coupling được tách riêng.

Ở nhiều model:

• Van đầu đực đóng.
• Van đầu cái đóng.
• Dầu được giữ trong đường hose.

Khi kết nối

Quy trình cơ bản:

1. Làm sạch hai đầu.
2. Căn đầu đực và đầu cái cùng trục.
3. Đưa hai mặt coupling tiếp xúc.
4. Bắt phần ren khóa bằng tay.
5. Vặn ren theo đúng chiều.
6. Hai nửa được kéo sát.
7. Van bên trong được mở.
8. Vặn đến vị trí yêu cầu.
9. Kiểm tra coupling đã khóa chắc.

Không nên vặn lệch ren ngay từ những vòng đầu.

Nếu ren bắt khó, cần tháo ra kiểm tra thay vì sử dụng lực lớn.

Khi tháo

Quy trình nên gồm:

1. Dừng máy.
2. Xả áp nếu model yêu cầu.
3. Giữ hose không bị kéo.
4. Vặn mở cơ cấu ren.
5. Tách hai nửa.
6. Kiểm tra van đã đóng.
7. Lắp nắp che nếu có.

Không nên tự ý tháo coupling đang chịu áp nếu model không được thiết kế cho việc đó.

Thông số kỹ thuật Khớp nối nhanh vặn ren

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp nối nhanh vặn ren
Tên tiếng Anh	Screw-to-Connect Quick Coupling
Cơ cấu khóa	Ren
Bộ khớp	Đầu đực + đầu cái
Profile	Theo từng series
Body size	Theo từng size
Ren phía sau	BSP, NPT, Metric hoặc theo model
Vật liệu	Thép, inox hoặc theo model
Van	Theo cấu tạo sản phẩm
Gioăng	Theo model
Áp suất làm việc	Theo size và model
Lưu lượng	Theo size và model
Nhiệt độ	Theo vật liệu và seal
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Hệ thủy lực tải nặng

Các thông số trên mang tính tham khảo.

Không nên áp dụng một mức working pressure chung cho toàn bộ khớp vặn ren.

Các loại Khớp nối nhanh vặn ren phổ biến

Bộ Khớp nối nhanh vặn ren

Một bộ hoàn chỉnh gồm:

• Đầu đực.
• Đầu cái.

Hai phần cần đồng bộ về:

• Series.
• Profile.
• Body size.
• Ren khóa.
• Pressure rating.

Nếu chưa xác định được coupling cũ, thay cả bộ thường dễ kiểm soát hơn việc tìm riêng một nửa tương thích.

Khớp vặn ren đầu cái

Đầu cái có cơ cấu tiếp nhận đầu đực và phần ren khóa tương ứng.

Phía sau có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Ren ngoài.
• Ren trong.

“Đầu cái” của coupling không đồng nghĩa phía sau phải là ren trong.

Khớp vặn ren đầu đực

Đầu đực được ghép với đầu cái tương ứng.

Cần kiểm tra:

• Kích thước thân.
• Profile.
• Ren khóa.
• Van.
• Pressure rating.

Không nên lựa chọn riêng đầu đực chỉ bằng ren phía sau.

Khớp vặn ren áp cao

Nhiều dòng screw-to-connect được sử dụng trong hệ thống có áp suất và xung áp cao.

Tuy nhiên “vặn ren” không mặc định đồng nghĩa với một mức áp suất cụ thể.

Cần xác định:

• Working pressure.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ tải.
• Body size.

Khớp vặn ren bằng thép

Thép là vật liệu phổ biến.

Ưu điểm:

• Kết cấu chắc.
• Phù hợp nhiều hệ thống tải nặng.
• Có nhiều size.
• Có nhiều series.

Khả năng chống ăn mòn phụ thuộc vật liệu và lớp xử lý bề mặt.

Khớp vặn ren inox

Loại inox phù hợp với môi trường cần khả năng chống ăn mòn cao hơn.

Có thể gặp:

• Inox 304.
• Inox 316.
• Inox 316L.
• Mác khác.

Không nên mặc định inox chịu áp cao hơn thép.

Working pressure phải lấy theo đúng model.

Một số dòng có thể theo ISO 14540

Một số coupling screw-to-connect chuyên dụng có thể được thiết kế theo ISO 14540 hoặc các chuẩn kỹ thuật tương ứng.

Tuy nhiên không nên gọi mọi khớp vặn ren trên thị trường là ISO 14540.

Nhiều hãng sử dụng:

• Profile riêng.
• Series riêng.
• Kích thước riêng.
• Ren khóa riêng.

Nếu cần khả năng thay thế giữa hai thương hiệu, phải xác định rõ tiêu chuẩn hoặc series.

Khớp vặn ren có kết nối khi còn áp không?

Một số model screw-to-connect được thiết kế để hỗ trợ kết nối khi có áp suất tồn dư ở một hoặc cả hai phía.

Cơ cấu ren tạo lợi thế cơ học khi kéo hai nửa coupling lại gần nhau.

Tuy nhiên không nên mặc định mọi khớp vặn ren đều cho phép kết nối dưới áp.

Cần kiểm tra rõ trong tài liệu của model:

• Connect under pressure hay không.
• Áp suất tồn dư cho phép.
• Một phía hay hai phía có áp.
• Quy trình thao tác.

Nếu không có xác nhận, nên xả áp trước.

Khớp vặn ren có tháo khi đang có áp được không?

Không nên mặc định.

Khả năng kết nối dưới áp và khả năng tháo dưới áp là hai vấn đề khác nhau.

Tháo coupling đang chịu áp có thể gây:

• Dầu phun.
• Mối nối bật.
• Hỏng ren.
• Hỏng seal.
• Nguy hiểm cho người vận hành.

Chỉ thao tác dưới áp khi đúng model và đúng quy trình cho phép.

Working pressure là gì?

Working pressure là áp suất sản phẩm được thiết kế để vận hành trong điều kiện quy định.

Đây là thông số chính dùng để lựa chọn coupling.

Cần xác định:

• Áp suất vận hành bình thường.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ làm việc.

Không nên chỉ căn vào áp suất đặt của bơm.

Burst pressure là gì?

Burst pressure là thông số liên quan đến giới hạn phá hủy trong phép thử.

Không được sử dụng burst pressure làm áp suất vận hành.

Ví dụ một catalog có:

• Working pressure.
• Proof pressure.
• Burst pressure.

thì việc chọn sản phẩm cho máy phải dựa trên working pressure và các yêu cầu thiết kế liên quan.

Xung áp ảnh hưởng Khớp vặn ren thế nào?

Khớp vặn ren thường được quan tâm trong những hệ có tải nặng, nơi xung áp có thể xuất hiện khi:

• Van đóng nhanh.
• Xi lanh hết hành trình.
• Búa thủy lực hoạt động.
• Bộ công tác va tải.
• Motor thay đổi tải.
• Máy khai thác rung mạnh.

Xung áp lặp lại có thể ảnh hưởng:

• Thân coupling.
• Ren khóa.
• Van.
• Seal.
• Tuổi thọ mỏi.

Do đó không nên chỉ kiểm tra áp suất tĩnh.

Body size của Khớp nối nhanh vặn ren

Body size mô tả kích thước phần coupling.

Tùy series có thể có nhiều size khác nhau.

Body size ảnh hưởng tới:

• Profile đầu đực.
• Đầu cái tương thích.
• Lưu lượng.
• Pressure drop.
• Kích thước đường dầu.

Không nên nhầm body size với ren phía sau.

Body size và size ren có giống nhau không?

Không nhất thiết.

Một coupling có thể có:

• Body size theo series.
• Ren BSP hoặc NPT có size khác.

Do đó câu:

“Khớp vặn ren 1/2”

có thể chưa đủ để đặt hàng.

Cần xác định:

• 1/2″ là ren hay body size.
• Đầu đực hay cái.
• Series nào.

Các loại ren phía sau

Khớp vặn ren BSP

Phía sau có thể sử dụng:

• BSPP.
• BSPT.

BSPP là ren song song.

BSPT là ren côn.

Cần xác định đúng phương pháp làm kín.

Khớp vặn ren NPT

NPT là ren côn.

Không nên nhầm NPT với BSPT.

Hai loại có hình dạng và bước ren khác nhau.

Khớp vặn ren Metric

Cần xác định:

• Đường kính.
• Bước ren.
• Đực hay cái.
• Kiểu làm kín.

Chỉ biết M22 chưa đủ để chọn chính xác.

Khớp vặn ren có ảnh hưởng lưu lượng không?

Có thể.

Dầu phải đi qua:

• Van đầu đực.
• Van đầu cái.
• Đường dẫn bên trong.
• Các vùng thay đổi tiết diện.

Coupling vì vậy tạo một mức pressure drop.

Mức tổn thất phụ thuộc:

• Body size.
• Lưu lượng.
• Độ nhớt.
• Thiết kế van.
• Cấu tạo đường dẫn.

Một khớp có thể chịu đủ áp nhưng vẫn quá nhỏ về lưu lượng.

Dấu hiệu Khớp quá nhỏ

Một số dấu hiệu gồm:

• Xi lanh chạy chậm.
• Motor thiếu tốc độ.
• Coupling nóng.
• Dầu nóng.
• Pressure drop lớn.
• Máy giảm công suất.
• Tiếng ồn tăng.

Khi đó cần kiểm tra:

• Body size.
• Flow rating.
• Pressure drop.
• Tình trạng van bên trong.

Ưu điểm của Khớp nối nhanh vặn ren

Sản phẩm có nhiều ưu điểm:

• Liên kết cơ khí chắc.
• Phù hợp môi trường rung.
• Có dòng áp suất cao.
• Có thể chịu xung áp tốt theo model.
• Tháo lắp đường dầu thuận tiện.
• Có nhiều size.
• Có nhiều chuẩn ren phía sau.
• Có đầu đực.
• Có đầu cái.
• Có loại thép.
• Có loại inox.
• Một số model hỗ trợ áp suất tồn dư.
• Phù hợp máy công trình.
• Phù hợp thiết bị tải nặng.
• Thuận tiện bảo trì.

Nhược điểm của Khớp nối nhanh vặn ren

Một số hạn chế cần lưu ý:

• Thao tác chậm hơn loại cắm nhanh.
• Phải vặn nhiều vòng.
• Ren khóa cần được giữ sạch.
• Cát có thể làm ren bị kẹt.
• Không phải model nào cũng nối dưới áp.
• Có pressure drop.
• Seal có thể lão hóa.
• Van có thể bị kẹt.
• Profile giữa các series có thể khác.
• Không nên chọn chỉ bằng size ren.
• Cần kiểm tra pressure rating từng model.
• Ren có thể mòn nếu lắp sai.

So sánh Khớp vặn ren và ISO A

Tiêu chí	Vặn ren	ISO A
Cơ cấu khóa	Ren	Sleeve, bi
Tốc độ kết nối	Chậm hơn	Nhanh
Khả năng chịu rung	Tốt theo model	Theo model
Nối dưới áp	Có ở một số dòng	Theo model
Profile	Theo series	ISO 7241-A
Lắp lẫn	Không mặc định	Theo Series A

Nếu cần thao tác rất nhanh và hệ thống hiện có là ISO A thì không nên đổi sang screw coupling nếu không có lý do kỹ thuật.

So sánh Khớp vặn ren và ISO B

Tiêu chí	Vặn ren	ISO B
Cơ cấu khóa	Vặn ren	Sleeve, bi
Thời gian thao tác	Lâu hơn	Nhanh hơn
Liên kết	Ren khóa	Cơ cấu bi
Profile	Theo từng dòng	ISO 7241-B
Áp suất	Theo model	Theo model
Lắp lẫn	Không	Không

Hai dòng không nên ghép trực tiếp.

So sánh Khớp vặn ren và Flat Face

Tiêu chí	Vặn ren	Flat Face
Kiểu khóa	Ren	Sleeve/cơ cấu nhanh
Mặt coupling	Theo model	Mặt phẳng
Dầu tràn	Theo thiết kế	Thường thấp
Vệ sinh	Ren cần làm sạch	Mặt trước dễ lau
Nối dưới áp	Có dòng chuyên dụng	Có dòng chuyên dụng
Ứng dụng	Tải nặng, áp cao	Công trình, yêu cầu sạch

Một số coupling cao cấp có thể kết hợp đặc điểm Flat Face với screw-to-connect, vì vậy không nên xem hai khái niệm luôn loại trừ nhau.

So sánh Khớp vặn ren và Đầu nối ren thường

Tiêu chí	Khớp vặn ren	Đầu nối ren
Chức năng ren	Khóa hai nửa coupling	Nối trực tiếp fitting
Van tự đóng	Có ở nhiều model	Thường không
Tháo hose	Nhanh hơn	Phải tháo fitting
Đầu đực/cái coupling	Có	Không theo kiểu coupling
Sử dụng nhiều lần	Thiết kế để tháo lắp	Phụ thuộc fitting

Đây là hai nhóm sản phẩm khác nhau.

Ứng dụng của Khớp nối nhanh vặn ren

Sản phẩm thường được sử dụng trong:

• Máy xúc.
• Máy đào.
• Máy ủi.
• Máy khoan thủy lực.
• Búa thủy lực.
• Máy khai thác.
• Máy mỏ.
• Máy công trình.
• Máy lâm nghiệp.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Bộ nguồn thủy lực.
• Máy ép.
• Xi lanh thủy lực.
• Motor thủy lực.
• Hệ thống hose áp cao.
• Thiết bị thử áp phù hợp.
• Máy công nghiệp tải nặng.

Khớp vặn ren trên Máy công trình

Máy công trình có thể tạo:

• Rung động.
• Tải va đập.
• Xung áp.
• Bụi.
• Bùn.
• Tải thay đổi liên tục.

Cơ cấu ren khóa có lợi thế ở những ứng dụng cần coupling được giữ cơ khí chắc.

Tuy nhiên ren phải được vệ sinh thường xuyên.

Đất và cát bám vào ren có thể gây mòn nhanh.

Khớp vặn ren trên Búa thủy lực

Búa thủy lực là ứng dụng có:

• Dao động tải.
• Xung áp.
• Rung động lớn.

Nếu sử dụng coupling tại đường cấp cho thiết bị này, cần lựa chọn model được nhà sản xuất xác nhận phù hợp với:

• Áp suất.
• Xung áp.
• Lưu lượng.
• Chu kỳ vận hành.

Không nên chỉ thấy coupling “vặn ren chắc” rồi mặc định sử dụng được cho búa.

Cách chọn Khớp nối nhanh vặn ren

Trước tiên cần xác định:

• Series hoặc profile.
• Body size.
• Đầu đực hay đầu cái.
• Ren phía sau.
• Working pressure.
• Lưu lượng.

Nếu đã có một nửa coupling cũ thì nên ưu tiên xác định đúng nửa còn lại.

Nếu không xác định được series, thay cả bộ có thể an toàn hơn việc thử ghép một đầu gần giống.

Chọn theo áp suất

Cần biết:

• Áp suất làm việc.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ tải.

Đặc biệt trong các hệ búa, khai thác và máy công trình cần chú ý tải động.

Không nên chọn coupling có working pressure sát mức vận hành mà chưa xem điều kiện thực tế.

Chọn theo lưu lượng

Cần biết:

• Lưu lượng qua nhánh.
• Body size.
• Flow rating.
• Pressure drop.

Khớp quá nhỏ có thể:

• Chịu được áp suất.
• Nhưng gây sụt áp quá lớn.

Do đó áp suất và lưu lượng phải được kiểm tra riêng.

Chọn theo vật liệu

Thép

Phù hợp nhiều hệ thống dầu thủy lực và ứng dụng tải nặng.

Inox

Phù hợp khi môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Không nên mặc định inox chịu áp tốt hơn thép.

Cần xem đúng pressure rating.

Chọn theo Gioăng

Nếu chỉ sử dụng dầu thủy lực thông thường, cần chọn seal phù hợp với dầu và nhiệt độ.

Nếu dùng:

• Dầu sinh học.
• Water glycol.
• Môi chất đặc biệt.

cần cung cấp chính xác thông tin.

Seal sai vật liệu có thể:

• Trương.
• Co cứng.
• Nứt.
• Rò dầu.

Vệ sinh Ren khóa trước khi kết nối

Đây là bước rất quan trọng.

Cần kiểm tra và loại bỏ:

• Cát.
• Đất.
• Mạt kim loại.
• Bùn.
• Dị vật.

Nếu ren bẩn mà vẫn vặn:

• Ren có thể mòn.
• Khớp bị kẹt.
• Không vào đủ hành trình.
• Van không mở hết.

Không nên dùng lực để thắng lớp bụi bẩn trong ren.

Bôi trơn Ren khóa có cần không?

Tùy model và hướng dẫn của nhà sản xuất.

Không nên tự sử dụng mỡ hoặc chất bôi trơn nếu chưa biết:

• Có tương thích với seal không.
• Có thu hút bụi không.
• Có ảnh hưởng mô-men siết không.

Nếu nhà sản xuất có yêu cầu bôi trơn thì nên sử dụng đúng loại và lượng được chỉ định.

Không dùng kìm phá Ren

Nếu coupling bị kẹt không nên dùng lực quá lớn làm biến dạng:

• Đai ren.
• Phần lục giác.
• Thân coupling.

Cần kiểm tra:

• Ren bị bẩn.
• Ren bị méo.
• Còn áp suất.
• Hai đầu có lệch tâm.
• Profile có đúng không.

Nếu ren đã hỏng nên thay coupling thay vì cố vặn.

Không để Hose kéo ngang Khớp

Coupling không nên chịu lực kéo hoặc uốn liên tục từ hose.

Hose cần:

• Đủ chiều dài.
• Không bị xoắn.
• Không bị kéo căng.
• Không uốn dưới bán kính cho phép.

Tải ngang lên khớp có thể làm:

• Mòn ren.
• Hỏng seal.
• Tăng rò dầu.
• Tăng tải lên cổng thiết bị.

Dấu hiệu Khớp vặn ren bị hỏng

Một số dấu hiệu gồm:

• Ren khóa bị mòn.
• Ren bị méo.
• Khó vặn.
• Coupling không vào hết.
• Rò dầu.
• Van bị kẹt.
• Đầu đực bị biến dạng.
• Đầu cái bị nứt.
• Khớp nóng bất thường.
• Pressure drop tăng.
• Ren tự lỏng bất thường.

Nếu ren khóa không còn giữ chắc, không nên tiếp tục vận hành.

Vì sao Khớp vặn ren bị nóng?

Nguyên nhân có thể gồm:

• Body size quá nhỏ.
• Lưu lượng quá cao.
• Van chưa mở hết.
• Coupling chưa vặn đủ.
• Van bị hỏng.
• Pressure drop lớn.
• Dầu quá nhớ.

Đặc biệt cần kiểm tra coupling đã được vặn tới đúng vị trí hay chưa.

Nếu chỉ ghép nửa chừng, van có thể tạo tiết lưu lớn.

Khi nào cần thay Khớp nối nhanh vặn ren?

Nên kiểm tra hoặc thay khi:

• Ren khóa bị mòn.
• Ren bị hỏng.
• Thân coupling nứt.
• Đầu đực bị méo.
• Van bị kẹt.
• Gioăng bị hỏng.
• Coupling rò dầu.
• Hai nửa không vặn đủ.
• Cơ cấu tự lỏng.
• Pressure drop tăng bất thường.
• Ăn mòn nghiêm trọng.

Không nên tiện lại hoặc sửa ren khóa thủ công rồi tiếp tục sử dụng trên hệ thống áp suất cao nếu không có quy trình kỹ thuật phù hợp.

Lưu ý khi lựa chọn Khớp nối nhanh vặn ren

Trước khi lựa chọn cần xác định:

• Kiểu screw-to-connect.
• Series hoặc tiêu chuẩn nếu có.
• Body size.
• Đầu đực hay đầu cái.
• Chuẩn ren phía sau.
• Size ren.
• Working pressure.
• Áp suất cực đại.
• Xung áp.
• Lưu lượng.
• Pressure drop.
• Vật liệu.
• Gioăng.
• Môi chất.
• Nhiệt độ.
• Có cần kết nối dưới áp không.

Không nên lựa chọn chỉ bằng hình ảnh hoặc size ren phía sau.

Tư vấn lựa chọn Khớp nối nhanh vặn ren

Khi thay Khớp nối nhanh vặn ren, nên cung cấp:

• Hình ảnh đầu đực.
• Hình ảnh đầu cái.
• Hình ảnh phần ren khóa.
• Ký hiệu trên thân nếu có.
• Body size.
• Chuẩn và size ren phía sau.
• Working pressure.
• Áp suất cực đại nếu biết.
• Lưu lượng.
• Loại dầu.
• Model máy.
• Vật liệu yêu cầu.
• Số lượng cần sử dụng.

Nếu sản phẩm dùng cho búa thủy lực, máy khai thác hoặc hệ thống có tải va đập mạnh, nên cung cấp thêm áp suất và lưu lượng của đúng nhánh đó.

Chỉ biết “khớp nối nhanh vặn ren 1/2” thường chưa đủ để xác định chính xác coupling.

Tham khảo thêm các dòng coupling tại danh mục Khớp nối nhanh thủy lực.

Câu hỏi thường gặp
