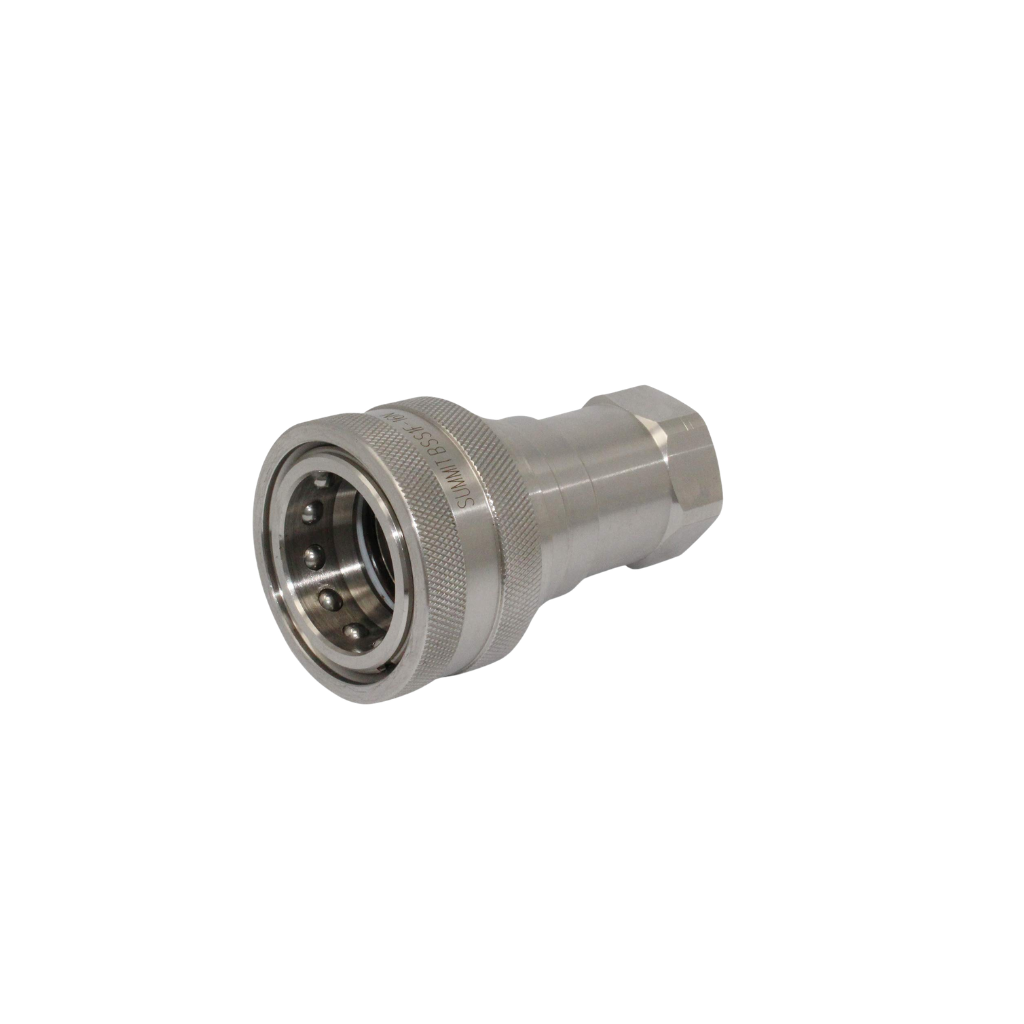

Giới thiệu Khớp nối ISO B đầu cái

Thủy Lực AZ cung cấp các dòng khớp nối nhanh, đầu cái, đầu đực và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Khớp nối ISO B đầu cái là một nửa của bộ khớp nối nhanh theo giao diện ISO 7241 Series B, có nhiệm vụ tiếp nhận đầu đực tương thích để tạo kết nối và tháo đường dầu nhanh mà không phải tháo toàn bộ fitting ren.

Sản phẩm còn được gọi với một số tên như:

• Đầu cái ISO B.
• Khớp nhanh ISO B đầu cái.
• Đầu cái ISO 7241-B.
• ISO B female coupling.
• ISO B female coupler.
• ISO 7241-B socket.
• Hydraulic quick coupler.

Một bộ khớp hoàn chỉnh thường gồm:

Đầu đực → Đầu cái.

Khi đầu đực được đưa đủ sâu vào đầu cái, cơ cấu khóa giữ hai phần lại với nhau. Đồng thời các van bên trong được tác động để mở đường dầu.

Khi tháo khớp, van bên trong đầu cái thường tự đóng theo cấu tạo của sản phẩm, giúp hạn chế dầu hoặc môi chất thoát ra.

Cần lưu ý rằng “đầu cái” ở đây mô tả phía nhận đầu đực của khớp nhanh. Phần ren phía sau đầu cái không nhất thiết phải là ren trong.

Phía sau coupling có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Ren ngoài.
• Ren trong.
• Các cấu hình khác theo model.

ISO 7241 Series B là gì?

ISO 7241 Series B là một giao diện khớp nối nhanh được sử dụng trong nhiều hệ thống truyền động thủy lực và thiết bị công nghiệp.

Để đầu cái và đầu đực ghép đúng cần tương thích về:

• Series B.
• Body size.
• Profile kết nối.
• Cấu hình cơ khí.

Việc sử dụng giao diện tiêu chuẩn giúp thuận tiện hơn khi:

• Thay coupling.
• Bảo trì hệ thống.
• Chuẩn hóa hose.
• Kết nối thiết bị.
• Tháo lắp bộ nguồn.
• Chuyển đổi các cụm máy.

Tuy nhiên cùng ISO B không có nghĩa tất cả sản phẩm đều giống nhau về:

• Working pressure.
• Lưu lượng.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Cấu tạo van.
• Pressure drop.

Do đó vẫn cần lựa chọn theo đúng thông số của từng model.

Cấu tạo Khớp nối ISO B đầu cái

Một đầu cái thường gồm:

• Thân coupling.
• Sleeve khóa.
• Bi khóa.
• Van bên trong.
• Lò xo.
• Gioăng.
• Cổng kết nối phía sau.

Thân đầu cái

Thân là bộ phận chính chứa các cơ cấu bên trong.

Vật liệu có thể gồm:

• Thép.
• Inox.
• Đồng hoặc hợp kim đồng ở một số dòng.
• Vật liệu khác theo model.

Thân coupling cần phù hợp với:

• Áp suất.
• Lưu lượng.
• Môi chất.
• Nhiệt độ.
• Môi trường sử dụng.

Không nên xác định khả năng chịu áp chỉ bằng vật liệu thân.

Sleeve khóa

Sleeve là phần vỏ trượt nằm bên ngoài đầu cái.

Tùy cấu tạo, khi kết nối người dùng có thể:

1. Kéo sleeve.
2. Đưa đầu đực vào.
3. Đẩy đủ hành trình.
4. Thả sleeve.
5. Kiểm tra trạng thái khóa.

Sleeve phối hợp với bi khóa để giữ đầu đực.

Nếu sleeve bị:

• Kẹt.
• Biến dạng.
• Mòn.
• Bám bụi.

coupling có thể khó kết nối hoặc không khóa chắc.

Bi khóa

Bi khóa nằm xung quanh vùng tiếp nhận đầu đực.

Khi đầu đực đi vào đúng vị trí:

• Bi nằm trong rãnh khóa.
• Sleeve giữ bi.
• Đầu đực được giữ trong đầu cái.

Nếu bi hoặc rãnh của đầu đực bị mòn, khả năng giữ có thể giảm.

Không nên tiếp tục sử dụng nếu đầu đực có dấu hiệu tự tuột hoặc độ rơ bất thường.

Van bên trong

Nhiều đầu cái ISO B được thiết kế với van tự đóng.

Khi chưa kết nối:

• Van đóng.
• Đường dầu được hạn chế thoát ra ngoài.

Khi đầu đực được cắm:

• Van của hai phía tác động vào nhau.
• Hai van mở.
• Dầu lưu thông qua coupling.

Cấu tạo van phụ thuộc từng sản phẩm.

Không nên mặc định mọi khớp ISO B có mức dầu rò khi tháo giống nhau.

Lò xo

Lò xo hỗ trợ đưa van về vị trí đóng sau khi tháo khớp.

Nếu lò xo:

• Gãy.
• Yếu.
• Kẹt.

van có thể không hoạt động đúng.

Gioăng làm kín

Gioăng giúp tạo độ kín giữa các chi tiết.

Vật liệu seal cần phù hợp với:

• Dầu thủy lực.
• Nhiệt độ.
• Môi chất.
• Điều kiện sử dụng.

Nếu sử dụng nước, khí hoặc hóa chất cần kiểm tra khả năng tương thích của cả thân và gioăng.

Nguyên lý hoạt động của Khớp nối ISO B đầu cái

Khi chưa kết nối

Đầu cái đứng riêng.

Ở nhiều model:

• Van trong đầu cái đóng.
• Sleeve nằm ở vị trí khóa.
• Bi khóa sẵn sàng nhận đầu đực.

Khi kết nối

Quy trình cơ bản:

1. Làm sạch hai nửa coupling.
2. Căn đầu đực đúng trục với đầu cái.
3. Thao tác sleeve nếu cần.
4. Đẩy đầu đực vào đủ sâu.
5. Bi khóa vào rãnh.
6. Sleeve giữ cơ cấu khóa.
7. Hai van bên trong mở.
8. Dầu bắt đầu lưu thông.

Sau khi kết nối nên kéo nhẹ đầu đực để kiểm tra đã khóa hoàn toàn.

Không nên đưa hệ thống lên áp khi đầu đực mới chỉ vào một phần.

Khi tháo

Trước khi tháo nên:

1. Dừng thiết bị.
2. Giải phóng áp suất nếu cần.
3. Không để hose kéo căng coupling.
4. Thao tác sleeve.
5. Rút đầu đực.
6. Van đầu cái đóng lại.

Không nên tháo khớp dưới áp nếu đúng model không được thiết kế cho thao tác đó.

Thông số kỹ thuật Khớp nối ISO B đầu cái

Thông số	Giá trị tham khảo
Tên sản phẩm	Khớp nối ISO B đầu cái
Tên tiếng Anh	ISO B Female Quick Coupling
Giao diện	ISO 7241 Series B
Loại đầu	Female coupler
Đầu ghép	Đầu đực ISO B
Cơ cấu khóa	Sleeve, bi
Van	Theo model
Body size	Theo từng size
Ren phía sau	BSP, NPT, Metric hoặc theo model
Vật liệu	Thép, inox, đồng hoặc theo model
Gioăng	Theo từng sản phẩm
Áp suất làm việc	Theo size và model
Lưu lượng	Theo size và model
Nhiệt độ	Theo vật liệu và seal
Môi chất	Theo khả năng tương thích
Ứng dụng	Kết nối nhanh đường dầu

Các thông số trên mang tính tham khảo.

Không nên sử dụng một mức áp suất chung cho toàn bộ đầu cái ISO B.

Body size của Khớp nối ISO B đầu cái

Body size mô tả kích thước danh nghĩa của phần giao diện quick coupling.

Tùy dòng sản phẩm có thể gặp:

• 1/4″.
• 3/8″.
• 1/2″.
• 3/4″.
• 1″.
• Các size khác.

Body size ảnh hưởng đến:

• Profile đầu cái.
• Đầu đực tương thích.
• Tiết diện dòng chảy.
• Lưu lượng.
• Pressure drop.

Không nên chọn coupling chỉ bằng kích thước ren phía sau.

Body size và size ren có giống nhau không?

Không nhất thiết.

Một đầu cái có thể có:

• Body size 1/2″.
• Ren phía sau 3/8″.

hoặc một cấu hình khác.

Vì vậy khi đặt hàng cần xác định riêng:

• Body size.
• Size ren.

Cách đặt chỉ bằng câu “Đầu cái ISO B 1/2” có thể gây nhầm.

Các loại Khớp nối ISO B đầu cái phổ biến

Đầu cái ISO B ren trong

Phần phía sau coupling sử dụng ren trong để nhận fitting ren ngoài.

Có thể sử dụng:

• BSP.
• NPT.
• Metric.
• Các chuẩn khác.

Cần xác định chính xác size và bước ren.

Đầu cái ISO B ren ngoài

Một số đầu cái có ren ngoài phía sau.

Loại này có thể lắp trực tiếp với:

• Adapter.
• Hose fitting.
• Cổng ren trong.
• Thiết bị.

Do đó từ “đầu cái” của coupling không đồng nghĩa với ren cái ở phía sau.

Đầu cái ISO B BSP

BSP là cấu hình thường gặp.

Có thể gồm:

• BSPP.
• BSPT.

BSPP là ren song song.

BSPT là ren côn.

Hai kiểu không nên được sử dụng lẫn nếu chưa xác định đúng cấu tạo và cách làm kín.

Đầu cái ISO B NPT

NPT là ren côn.

Khi lựa chọn cần xác định:

• Size.
• Bước ren.
• Kiểu ren.
• Cách làm kín.

Không nên nhầm NPT với BSPT dù ngoại hình tương đối giống.

Đầu cái ISO B Metric

Phía sau có thể sử dụng ren Metric hoặc adapter Metric.

Cần xác định:

• Đường kính.
• Bước ren.
• Đực hay cái.
• Phương pháp làm kín.

Chỉ biết M22 thường chưa đủ để lựa chọn.

Đầu cái ISO B bằng đồng

Một số dòng Series B được chế tạo bằng đồng hoặc hợp kim đồng.

Loại này có thể được sử dụng trong:

• Dầu thủy lực.
• Khí.
• Nước.
• Một số môi chất công nghiệp.

nhưng chỉ khi model và gioăng tương thích.

Không nên mặc định toàn bộ khớp đồng ISO B phù hợp với mọi môi chất.

Đầu cái ISO B inox

Loại inox được sử dụng khi cần khả năng chống ăn mòn cao hơn trong môi trường phù hợp.

Cần kiểm tra:

• Mác inox.
• Seal.
• Môi chất.
• Nhiệt độ.
• Áp suất.

Không nên mặc định inox luôn chịu áp cao hơn thép.

Đầu cái ISO B bằng thép

Đây là nhóm được sử dụng trong nhiều hệ thống công nghiệp.

Ưu điểm thường gồm:

• Kết cấu chắc.
• Có nhiều body size.
• Nhiều cấu hình ren.
• Phù hợp nhiều hệ thủy lực.

Bề mặt thép có thể được xử lý bảo vệ tùy nhà sản xuất.

Không nên mặc định mọi sản phẩm có cùng lớp phủ.

Khớp ISO B đầu cái có tự đóng khi tháo không?

Nhiều model có van tự đóng.

Khi đầu đực được rút ra:

• Lò xo đưa van về vị trí đóng.
• Dòng dầu được ngắt tại coupling.
• Dầu thoát ra được hạn chế.

Tuy nhiên không nên hiểu đây là loại hoàn toàn không rò dầu khi tháo.

Nếu ứng dụng yêu cầu lượng dầu tràn rất thấp, có thể cần xem xét khớp mặt phẳng phù hợp.

Đầu cái ISO B có dùng với mọi đầu đực ISO B không?

Không nên chỉ dựa vào tên ISO B.

Ít nhất cần phù hợp về:

• Series B.
• Body size.
• Profile giao diện.

Ngoài ra cần xem:

• Working pressure.
• Lưu lượng.
• Vật liệu.
• Gioăng.

Hai sản phẩm có thể cắm được nhưng hệ thống chỉ được làm việc trong giới hạn của thành phần có rating thấp hơn.

Đầu cái ISO B có dùng với đầu đực ISO A không?

Không nên.

ISO A và ISO B là hai Series khác nhau.

Profile đầu đực và đầu cái không mặc định tương thích.

Việc cố ghép có thể:

• Không cắm được.
• Không khóa được.
• Không mở van đủ.
• Gây hỏng profile.
• Làm hỏng cơ cấu khóa.

Cần sử dụng đúng đầu đực Series B.

Khớp ISO B khác hãng có dùng với nhau được không?

Giao diện tiêu chuẩn giúp tăng khả năng tương thích giữa các sản phẩm cùng Series và body size.

Tuy nhiên khi kết hợp khác hãng vẫn nên kiểm tra:

• Đầu đực vào đủ hành trình.
• Sleeve khóa chắc.
• Không có độ rơ bất thường.
• Van mở hoàn toàn.
• Pressure rating phù hợp.
• Lưu lượng phù hợp.

Không nên chỉ dựa vào việc “cắm vào được”.

Khớp ISO B đầu cái chịu áp bao nhiêu?

Không có một mức áp suất chung cho tất cả sản phẩm.

Working pressure phụ thuộc vào:

• Body size.
• Vật liệu.
• Cấu tạo thân.
• Thiết kế van.
• Nhiệt độ.
• Nhà sản xuất.

Khi lựa chọn cần dùng thông số của đúng size và model.

Working pressure và Burst pressure

Working pressure là áp suất sản phẩm được thiết kế làm việc trong các điều kiện quy định.

Burst pressure là thông số liên quan tới giới hạn phá hủy trong phép thử.

Không được sử dụng burst pressure làm áp suất làm việc.

Đặc biệt với hệ thống có xung áp cần kiểm tra thêm:

• Áp suất cực đại.
• Chu kỳ tải.
• Điều kiện vận hành.

Đầu cái ISO B có ảnh hưởng tới lưu lượng không?

Có thể.

Dầu phải đi qua:

• Van đầu cái.
• Van đầu đực.
• Lỗ dẫn bên trong.
• Các vùng thay đổi tiết diện.

Vì vậy coupling tạo pressure drop nhất định.

Mức tổn thất phụ thuộc:

• Body size.
• Lưu lượng.
• Độ nhớt dầu.
• Thiết kế valve.

Nếu coupling quá nhỏ có thể gây:

• Sụt áp lớn.
• Khớp nóng.
• Tăng nhiệt dầu.
• Giảm tốc độ cơ cấu.
• Giảm hiệu suất hệ thống.

Ưu điểm của Khớp nối ISO B đầu cái

Sản phẩm có nhiều ưu điểm:

• Kết nối đường dầu nhanh.
• Tháo lắp thuận tiện.
• Có cơ cấu khóa chắc.
• Có nhiều body size.
• Có nhiều kiểu ren.
• Có loại thép.
• Có loại đồng.
• Có loại inox.
• Van tự đóng ở nhiều model.
• Phù hợp bảo trì.
• Phù hợp thiết bị công nghiệp.
• Giảm thời gian tháo fitting ren.
• Có thể chuẩn hóa nhiều điểm kết nối.

Nhược điểm của Khớp nối ISO B đầu cái

Một số hạn chế cần lưu ý:

• Phải đúng Series B.
• Phải đúng body size.
• Có tổn thất áp qua khớp.
• Sleeve có thể bị kẹt.
• Bi khóa có thể mòn.
• Van có thể bám bẩn.
• Gioăng có thể lão hóa.
• Không phải model nào cũng kết nối dưới áp.
• Cần xác định đúng ren phía sau.
• Working pressure phụ thuộc model.
• Có thể nhiễm bẩn khi không có nắp che.
• Giá cao hơn fitting ren đơn giản.

So sánh Đầu cái ISO B và Đầu đực ISO B

Tiêu chí	Đầu cái ISO B	Đầu đực ISO B
Tên tiếng Anh	Coupler/Socket	Plug/Nipple
Chức năng	Nhận đầu đực	Cắm vào đầu cái
Sleeve	Thường có	Thường không
Bi khóa	Thường có	Có rãnh khóa
Van	Có ở nhiều model	Có ở nhiều model
Body size	Phải tương thích	Phải tương thích

Hai phần cần sử dụng đúng Series và body size.

So sánh Khớp ISO B đầu cái và ISO A đầu cái

Tiêu chí	ISO B	ISO A
Series	B	A
Profile	Theo Series B	Theo Series A
Đầu đực phù hợp	ISO B	ISO A
Body size	Theo Series	Theo Series
Lắp lẫn	Không mặc định	Không mặc định

Không nên lựa chọn chỉ dựa vào hình dáng chung của coupling.

So sánh Khớp ISO B và Khớp mặt phẳng

Tiêu chí	ISO B	Flat-face
Profile	Series B	Mặt phẳng
Bề mặt trước	Theo profile B	Gần phẳng
Vệ sinh	Có các hốc	Dễ lau hơn
Dầu tràn khi tháo	Theo model	Thường được tối ưu thấp
Áp suất	Theo model	Theo model
Ứng dụng	Công nghiệp đa dạng	Môi trường cần sạch

Nếu môi trường nhiều bụi hoặc yêu cầu hạn chế dầu tràn cao, flat-face có thể phù hợp hơn trong một số trường hợp.

So sánh ISO B và Khớp ren khóa

Tiêu chí	ISO B	Ren khóa
Kiểu khóa	Sleeve, bi	Ren
Cách thao tác	Cắm nhanh	Vặn ren
Thời gian kết nối	Nhanh	Lâu hơn
Kết nối dưới áp	Theo model	Theo model
Ứng dụng	Tháo lắp thường xuyên	Điều kiện chuyên dụng

Không nên chọn dựa trên một tiêu chí duy nhất.

Đầu cái ISO B có kết nối khi còn áp được không?

Không nên mặc định có thể.

Áp suất còn lại phía sau van có thể khiến:

• Đầu đực khó cắm.
• Van không mở.
• Sleeve khó khóa.
• Người sử dụng phải dùng lực lớn.

Chỉ kết nối dưới áp khi đúng model được thiết kế cho chức năng đó.

Nếu không có xác nhận, nên xả áp trước.

Có tháo Đầu cái ISO B khi đang có áp không?

Không nên nếu sản phẩm không được thiết kế để tháo dưới áp.

Tháo coupling khi còn áp có thể gây:

• Dầu phun.
• Khớp bật mạnh.
• Hỏng seal.
• Hỏng van.
• Nguy hiểm cho người thao tác.

Cần dừng máy và giải phóng áp suất trước khi tháo.

Ứng dụng của Khớp nối ISO B đầu cái

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy công nghiệp.
• Thiết bị thử nghiệm.
• Hệ thống hose.
• Thiết bị bảo trì.
• Máy sản xuất.
• Dây chuyền tự động hóa.
• Thiết bị đo.
• Hệ thống dầu.
• Một số hệ khí phù hợp.
• Một số hệ nước phù hợp.
• Thiết bị cần tháo lắp đường ống thường xuyên.

Khả năng sử dụng với môi chất ngoài dầu thủy lực phải kiểm tra riêng theo vật liệu thân và seal.

Cách chọn Body size Khớp nối ISO B đầu cái

Nếu đã có đầu đực, cần xác định body size của đầu đực đó.

Không nên lấy ren phía sau làm body size.

Hai đầu cái cùng ren 1/2″ vẫn có thể:

• Khác body size.
• Khác profile.
• Không ghép cùng một đầu đực.

Nếu chưa rõ, nên đối chiếu trực tiếp với coupling cũ.

Cách chọn ren phía sau

Sau khi xác định body size cần xác định:

• BSP hay NPT.
• Metric hay chuẩn khác.
• Ren trong hay ngoài.
• Size.
• Bước ren nếu cần.

Không nên chỉ đặt:

“Đầu cái ISO B ren 1/2”.

Thông tin này chưa đủ để chọn chính xác toàn bộ sản phẩm.

Chọn Khớp đầu cái theo áp suất

Cần xác định:

• Áp suất làm việc bình thường.
• Áp suất cực đại.
• Xung áp.
• Chu kỳ vận hành.

Working pressure của coupling phải phù hợp với hệ thống.

Không nên dựa vào burst pressure.

Chọn Khớp đầu cái theo lưu lượng

Body size cần phù hợp với lưu lượng.

Khi có dữ liệu nên kiểm tra:

• Flow rating.
• Pressure drop.
• Độ nhớt.
• Nhiệt độ.

Một coupling có thể đủ về pressure rating nhưng không đủ về lưu lượng.

Chọn Khớp đầu cái theo vật liệu

Tùy môi trường có thể lựa chọn:

• Thép.
• Inox.
• Đồng/hợp kim đồng.

Không nên chọn chỉ theo giá.

Cần xem xét đồng thời:

• Môi chất.
• Áp suất.
• Nhiệt độ.
• Điều kiện ăn mòn.
• Gioăng.

Vệ sinh Đầu cái ISO B trước khi kết nối

Đầu cái cần được giữ sạch vì bụi bẩn có thể:

• Kẹt van.
• Làm xước seal.
• Kẹt sleeve.
• Đi vào hệ thống dầu.
• Làm hỏng các van thủy lực phía sau.

Trước khi cắm nên:

• Lau sạch đầu cái.
• Lau sạch đầu đực.
• Kiểm tra dị vật.
• Sử dụng nắp bảo vệ khi không dùng nếu có.

Không dùng lực ép nếu Coupling không vào

Nếu đầu đực không cắm được cần kiểm tra:

• Có đúng ISO B không.
• Có đúng body size không.
• Có còn áp suất không.
• Sleeve có kẹt không.
• Đầu đực có biến dạng không.
• Có bụi hoặc dị vật không.

Không nên dùng:

• Búa.
• Kìm.
• Máy ép.

để cưỡng ép coupling.

Dấu hiệu Khớp ISO B đầu cái bị hỏng

Các dấu hiệu có thể gồm:

• Rò dầu.
• Sleeve bị kẹt.
• Khó cắm đầu đực.
• Khó tháo.
• Đầu đực không khóa chắc.
• Bi khóa mòn.
• Van bị kẹt.
• Van không đóng.
• Khớp nóng bất thường.
• Ren phía sau bị hỏng.
• Thân fitting biến dạng.

Nếu cơ cấu khóa không đảm bảo, không nên tiếp tục sử dụng.

Khi nào cần thay Khớp nối ISO B đầu cái?

Nên kiểm tra hoặc thay khi:

• Gioăng hỏng.
• Sleeve hỏng.
• Bi khóa mòn.
• Van bị kẹt.
• Thân coupling nứt.
• Ren phía sau bị hỏng.
• Khớp bị biến dạng.
• Ăn mòn nghiêm trọng.
• Không khóa chắc đầu đực.
• Pressure drop tăng bất thường.

Không nên tự mài hoặc sửa cơ cấu khóa để tiếp tục sử dụng trên hệ có áp suất.

Lưu ý khi lựa chọn Khớp nối ISO B đầu cái

Trước khi lựa chọn cần xác định:

• ISO 7241 Series B.
• Body size.
• Profile đầu đực.
• Chuẩn ren phía sau.
• Size ren.
• Ren trong hay ngoài.
• Working pressure.
• Lưu lượng.
• Vật liệu.
• Gioăng.
• Nhiệt độ.
• Môi chất.

Không nên chọn chỉ bằng hình ảnh hoặc kích thước ren phía sau.

Tư vấn lựa chọn Khớp nối ISO B đầu cái

Khi thay Khớp nối ISO B đầu cái, nên cung cấp:

• Hình ảnh đầu cái cũ.
• Hình ảnh đầu đực đang sử dụng.
• Ký hiệu trên thân nếu có.
• Body size.
• Size và chuẩn ren phía sau.
• Working pressure.
• Lưu lượng nếu biết.
• Vật liệu yêu cầu.
• Môi chất.
• Loại máy.
• Số lượng cần sử dụng.

Nếu chưa xác định được Series B, nên chụp rõ miệng đầu cái, sleeve và profile đầu đực để đối chiếu trước khi lựa chọn.

Chỉ biết “đầu cái khớp nhanh 1/2” thường chưa đủ để xác định chính xác sản phẩm.

Tham khảo thêm các dòng đầu đực, bằng đồng và các cấu hình khác tại danh mục Khớp nối nhanh ISO 7241-B.

Câu hỏi thường gặp
