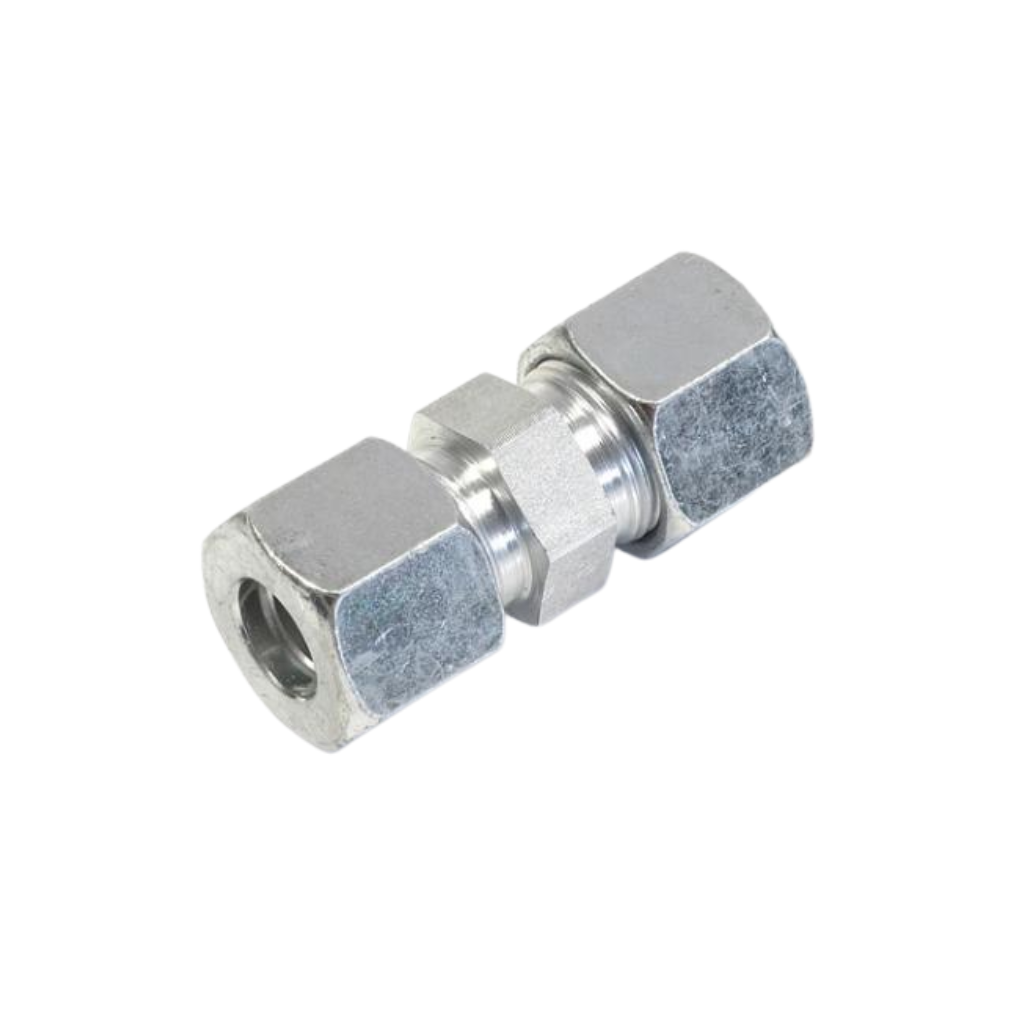

Giới thiệu Đầu nối thẳng DIN 2353

Thủy Lực AZ cung cấp các dòng đầu nối ống cứng, fitting DIN 2353, vòng cắt, đai ốc và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu nối thẳng DIN 2353 là loại fitting dùng để kết nối hai đoạn tube theo cùng một trục hoặc kết nối tube với cổng thiết bị mà không làm thay đổi hướng đường ống. Hệ đầu nối thường sử dụng côn 24°, đai ốc và vòng cắt tương thích để cố định tube chắc chắn mà không cần hàn.

Sản phẩm còn được gọi với một số tên như:

• Đầu nối thẳng ống cứng.
• Nối thẳng DIN 2353.
• Đầu nối thẳng hạt bắp.
• Fitting thẳng côn 24°.
• DIN 2353 straight fitting.
• Straight tube connector.
• Straight union fitting.

Đầu nối thẳng được sử dụng phổ biến trong:

• Bộ nguồn thủy lực.
• Manifold.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy công trình.
• Hệ thống bôi trơn.
• Dây chuyền công nghiệp.

Khi lựa chọn cần xác định đúng đường kính ngoài tube, series fitting và cấu hình hai đầu. Chỉ biết đây là “DIN 2353” thường chưa đủ để chọn chính xác sản phẩm.

Cấu tạo Đầu nối thẳng DIN 2353

Một bộ đầu nối thường gồm:

Tube → Đai ốc → Vòng cắt → Thân fitting → Vòng cắt → Đai ốc → Tube.

Tùy cấu hình, một phía có thể được thay bằng đầu ren để kết nối trực tiếp với thiết bị.

Thân đầu nối

Thân fitting nằm giữa hai cổng và tạo đường dầu chạy thẳng qua sản phẩm.

Thân có thể được chế tạo từ:

• Thép.
• Inox.
• Vật liệu khác theo từng model.

Bề mặt hai đầu của thân được thiết kế phù hợp với:

• Côn 24°.
• Vòng cắt.
• Đai ốc.
• Size tube.
• Series fitting.

Đường kính trong của fitting cần phù hợp với lưu lượng làm việc của hệ thống.

Đai ốc

Đai ốc tạo lực ép lên vòng cắt khi được siết vào thân fitting.

Chức năng gồm:

• Giữ vòng cắt.
• Tạo lực siết.
• Cố định tube.
• Duy trì liên kết cơ học.
• Cho phép tháo lắp khi bảo trì.

Đai ốc phải đúng:

• Size tube.
• Series L, S hoặc loại tương ứng.
• Ren của thân fitting.

Không nên sử dụng đai ốc khác series chỉ vì phần ren có vẻ lắp được.

Vòng cắt

Vòng cắt nằm giữa tube và thân fitting.

Khi siết đúng:

• Vòng dịch chuyển theo bề mặt côn.
• Bám vào thành ngoài tube.
• Tạo lực giữ theo phương dọc trục.
• Hạn chế tube bị trượt.
• Hỗ trợ làm kín mối nối.

Vòng cắt còn thường được gọi là hạt bắp trên thị trường.

Tuy nhiên không nên mặc định mọi “hạt bắp” đều tương thích với DIN 2353.

Nguyên lý hoạt động của Đầu nối thẳng DIN 2353

Sản phẩm không có cơ cấu đóng mở bên trong.

Dầu đi thẳng từ một cổng sang cổng còn lại.

Cấu hình:

Tube → Đầu nối thẳng → Tube.

Khi lắp:

1. Đai ốc được đưa lên tube.
2. Vòng cắt được lắp đúng chiều.
3. Tube được đưa vào thân fitting.
4. Đai ốc được siết theo đúng quy trình.
5. Vòng cắt bám vào tube.
6. Mối nối được cố định.

Đầu nối không có chức năng:

• Giảm áp.
• Điều chỉnh lưu lượng.
• Chống dòng ngược.
• Chia dòng.
• Điều khiển hướng dầu.

Chức năng chính là tạo một đường nối thẳng giữa hai điểm.

Thông số kỹ thuật Đầu nối thẳng DIN 2353

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối thẳng DIN 2353
Tên tiếng Anh	DIN 2353 Straight Tube Fitting
Kiểu nối	Thẳng
Góc côn	24°
Loại ren	Metric theo từng hệ
Loại tube	Ống cứng thủy lực
Size tube	Theo đường kính ngoài
Series	L, S hoặc theo hệ
Vật liệu	Thép, inox hoặc theo model
Vòng cắt	Theo hệ DIN 2353
Kiểu đầu	Tube – tube, tube – ren
Áp suất làm việc	Theo size và series
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Hệ thống ống cứng

Các thông số trên mang tính tham khảo.

Không nên gán một mức áp suất chung cho toàn bộ đầu nối DIN 2353. Khả năng làm việc phụ thuộc size, series, vật liệu, tube và cấu hình cụ thể.

Các loại Đầu nối thẳng DIN 2353 phổ biến

Đầu nối thẳng hai đầu cùng size

Hai phía sử dụng cùng đường kính tube.

Ví dụ:

Tube → Fitting thẳng → Tube cùng size.

Loại này chủ yếu có nhiệm vụ nối dài đường ống mà không làm thay đổi kích thước dòng chảy.

Đầu nối thẳng giảm size

Hai đầu sử dụng tube khác kích thước.

Ví dụ:

Tube lớn → Đầu nối giảm → Tube nhỏ.

Loại này đồng thời thực hiện:

• Nối thẳng.
• Chuyển kích thước.

Cần lưu ý việc giảm size có thể làm tăng vận tốc dầu và tổn thất áp nếu thu nhỏ tiết diện quá mức.

Đầu nối thẳng hạt bắp hai đầu

Hai phía đều sử dụng:

• Đai ốc.
• Vòng cắt.
• Tube.

Đây là cấu hình phổ biến để nối hai đoạn ống cứng.

Đầu nối thẳng DIN – BSP

Một đầu sử dụng hệ DIN 2353 cho tube, đầu còn lại là BSP.

Loại này dùng để nối tube với:

• Van.
• Manifold.
• Bơm.
• Xi lanh.
• Thiết bị có cổng BSP.

Cần xác định BSPP hay BSPT.

Đầu nối thẳng DIN – Metric

Một đầu dùng vòng cắt cho tube, đầu còn lại có ren Metric để kết nối thiết bị.

Cần xác định:

• Đường kính ren.
• Bước ren.
• Kiểu làm kín.
• Đực hay cái.

Đầu nối thẳng DIN – NPT

Loại này dùng khi tube DIN cần kết nối với thiết bị sử dụng NPT.

Không nên nhầm NPT với BSPT dù cả hai có thể là ren côn.

Series L của Đầu nối thẳng DIN 2353

Series L thường được gọi là Light Series.

Dòng này được sử dụng phổ biến trong nhiều hệ thống thủy lực và ống cứng công nghiệp.

Ứng dụng có thể gồm:

• Bộ nguồn.
• Máy công cụ.
• Hệ thống bôi trơn.
• Máy sản xuất.
• Mạch điều khiển.

Series L có hệ:

• Thân fitting.
• Đai ốc.
• Vòng cắt.
• Ren.

riêng theo từng size.

Không nên lấy phụ kiện series S lắp thay cho L.

Series S của Đầu nối thẳng DIN 2353

Series S thường được gọi là Heavy Series.

Loại này được sử dụng trong các hệ có yêu cầu phù hợp với cấu hình heavy series của nhà sản xuất.

Series S có thể khác series L về:

• Ren.
• Thân fitting.
• Đai ốc.
• Vòng cắt.
• Kích thước.
• Điều kiện làm việc.

Cùng một OD tube không có nghĩa hai series có thể dùng thay thế trực tiếp.

Đầu nối thẳng DIN 2353 dùng cho loại ống nào?

Sản phẩm chủ yếu dùng với tube hoặc ống cứng phù hợp.

Các loại thường gặp:

• Ống thép thủy lực.
• Tube thép chính xác.
• Ống inox.
• Tube công nghiệp phù hợp.

Kích thước thường được lựa chọn theo đường kính ngoài của tube.

Ví dụ có thể gặp:

• 6 mm.
• 8 mm.
• 10 mm.
• 12 mm.
• 15 mm.
• 16 mm.
• 18 mm.
• 22 mm.
• 28 mm.

Các kích thước trên chỉ mang tính minh họa.

Vì sao phải chọn theo đường kính ngoài của tube?

Vòng cắt tác động trực tiếp lên thành ngoài của ống.

Nếu vòng không đúng kích thước:

• Không lắp được.
• Không bám chắc.
• Tube có thể trượt.
• Mối nối có nguy cơ rò.
• Không đạt đúng cấu hình thiết kế.

Do đó OD tube là thông tin quan trọng khi lựa chọn.

Không nên dùng đường kính trong để đặt fitting nếu hệ DIN 2353 được quy định theo đường kính ngoài.

Đầu nối thẳng DIN 2353 thép

Đầu nối thép được sử dụng rộng trong hệ thủy lực công nghiệp.

Ưu điểm:

• Kết cấu chắc.
• Nhiều size.
• Nhiều series.
• Phù hợp tube thép.
• Dễ bố trí trên máy.

Bề mặt fitting có thể được xử lý bảo vệ tùy từng sản phẩm.

Không nên mặc định mọi đầu thép đều có cùng lớp phủ.

Đầu nối thẳng DIN 2353 inox

Loại inox phù hợp khi hệ thống cần:

• Khả năng chống ăn mòn.
• Làm việc trong môi trường ẩm.
• Dùng cùng tube inox.
• Yêu cầu vật liệu đặc biệt.

Khi lựa chọn cần kiểm tra:

• Mác inox.
• Tube.
• Vòng cắt.
• Đai ốc.
• Môi chất.
• Áp suất làm việc.

Ưu điểm của Đầu nối thẳng DIN 2353

Sản phẩm có nhiều ưu điểm:

• Không cần hàn tube.
• Nối hai đường ống thẳng.
• Kết cấu gọn.
• Có thể tháo bảo trì.
• Có nhiều size.
• Có dạng cùng size.
• Có dạng giảm size.
• Có thể chuyển sang BSP.
• Có thể chuyển sang Metric.
• Có thể chuyển sang NPT.
• Có series L và S.
• Có loại thép và inox.
• Phù hợp nhiều hệ thủy lực.

Nhược điểm của Đầu nối thẳng DIN 2353

Một số hạn chế cần lưu ý:

• Phải đúng OD tube.
• Cần đúng series.
• Không nên trộn L và S.
• Sai vòng cắt có thể gây rò.
• Siết thiếu có thể làm tube trượt.
• Siết quá mức có thể làm hỏng tube.
• Đầu tube cần chuẩn bị đúng.
• Không nên chọn chỉ bằng ren.
• Không tương thích trực tiếp với JIC.
• Áp suất phụ thuộc từng cấu hình.

So sánh Đầu nối thẳng DIN 2353 và Đầu nối thẳng JIC

Tiêu chí	DIN 2353	JIC
Góc côn	24°	37°
Hệ ren	Metric theo hệ	Theo JIC
Vòng cắt	Có trong cấu hình tube	Không theo kiểu DIN
Loại ống	Tube cứng	Hose, tube tùy hệ
Làm kín	Theo hệ 24°	Côn 37°
Thay trực tiếp	Không	Không

Hai loại không nên ghép trực tiếp chỉ vì kích thước ren gần giống nhau.

So sánh Đầu nối thẳng DIN 2353 và Đầu nối hạt bắp

Tiêu chí	DIN 2353	Hạt bắp
Ý nghĩa	Hệ fitting cụ thể	Tên thương mại rộng
Góc côn	24°	Tùy hệ
Vòng cắt	Theo DIN 2353	Nhiều loại
Ren	Metric theo hệ	Theo từng sản phẩm
Tube	Ống cứng	Ống cứng
Thay trực tiếp	Phải đúng hệ	Phải kiểm tra

Nhiều đầu nối DIN 2353 được gọi trên thị trường là đầu nối hạt bắp.

Nhưng không phải mọi đầu hạt bắp đều là DIN 2353.

So sánh Đầu nối thẳng và Rắc co ống cứng

Tiêu chí	Đầu nối thẳng DIN	Rắc co
Nối hai tube	Có	Có
Đường dầu	Thẳng	Thường thẳng
Điểm tháo riêng	Tùy cấu hình	Thuận tiện hơn
Kết cấu	Đơn giản	Nhiều chi tiết hơn
Bảo trì	Có thể tháo	Tối ưu cho tháo lắp
Ứng dụng	Nối đường ống	Điểm cần tháo thường xuyên

Nếu chỉ cần nối hai đoạn tube thì đầu nối thẳng thường đơn giản hơn.

Nếu vị trí cần tháo bảo trì thường xuyên thì rắc co có thể thuận tiện hơn.

Đầu nối thẳng DIN 2353 có làm giảm áp không?

Sản phẩm không chủ động giảm áp.

Tuy nhiên fitting vẫn tạo một mức tổn thất dòng chảy nhất định.

Đầu nối thẳng thường có đường dẫn đơn giản hơn đầu co hoặc đầu T nên tổn thất cục bộ thường thấp hơn khi cùng điều kiện kích thước và thiết kế.

Mức tổn thất vẫn phụ thuộc:

• Đường kính trong.
• Lưu lượng.
• Độ nhớt.
• Kích thước fitting.
• Việc giảm size hay không.

Đầu nối thẳng DIN 2353 có ảnh hưởng lưu lượng không?

Fitting không có cơ cấu điều chỉnh lưu lượng.

Nếu đường kính trong phù hợp với tube thì ảnh hưởng thường chủ yếu là tổn thất qua mối nối.

Nếu dùng đầu giảm quá nhỏ:

• Vận tốc dầu tăng.
• Trở lực tăng.
• Tổn thất áp tăng.
• Có thể làm dầu nóng hơn.

Do đó không nên lựa chọn chỉ dựa trên khả năng lắp vừa.

Ứng dụng của Đầu nối thẳng DIN 2353

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy nông nghiệp.
• Xe nâng.
• Thiết bị nâng hạ.
• Manifold.
• Van thủy lực.
• Hệ thống bôi trơn.
• Hệ thống ống cứng.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Ứng dụng điển hình là nối hai đoạn tube khi chiều dài đường ống không thể sử dụng một đoạn liên tục hoặc cần tạo vị trí tháo nối.

Cách chọn size Đầu nối thẳng DIN 2353

Khi lựa chọn cần xác định:

• OD tube đầu thứ nhất.
• OD tube đầu thứ hai.
• Cùng size hay giảm size.
• Series L hay S.
• Loại vòng cắt.
• Ren.
• Vật liệu.
• Áp suất làm việc.

Không nên chỉ đặt:

“Đầu nối thẳng DIN 12”.

Thông tin này chưa xác định:

• Series.
• Hai đầu có cùng 12 mm hay không.
• Tube – tube hay tube – ren.
• Vật liệu.

Chọn Đầu nối thẳng Tube – Tube

Nếu hai đầu đều nối tube cần cung cấp:

• OD tube đầu 1.
• OD tube đầu 2.
• Series.
• Vật liệu tube.

Nếu hai bên cùng size có thể sử dụng đầu nối đều.

Nếu khác size cần chọn loại giảm.

Chọn Đầu nối thẳng Tube – Ren

Nếu một phía nối tube và phía còn lại nối thiết bị cần xác định thêm:

• Chuẩn ren.
• Size ren.
• Đực hay cái.
• Kiểu làm kín.

Ví dụ có thể là:

• Tube → BSP.
• Tube → Metric.
• Tube → NPT.

Không nên chỉ xác định phía tube mà bỏ qua thông số cổng thiết bị.

Chuẩn bị tube trước khi lắp

Tube cần được chuẩn bị đúng.

Nên:

• Cắt vuông.
• Loại bỏ ba via.
• Làm sạch bên trong.
• Làm sạch bên ngoài.
• Không để đầu tube bị móp.
• Không để xước sâu tại vị trí vòng cắt.

Đầu tube bị biến dạng có thể làm vòng cắt không bám đúng.

Cách lắp Đầu nối thẳng DIN 2353

Quy trình thực tế phụ thuộc nhà sản xuất, nhưng về nguyên tắc gồm:

1. Cắt tube đúng chiều dài.
2. Loại bỏ ba via.
3. Làm sạch tube.
4. Lắp đai ốc.
5. Lắp vòng cắt đúng chiều.
6. Đưa tube vào thân fitting.
7. Giữ tube đúng vị trí.
8. Siết theo quy trình của hệ sản phẩm.
9. Kiểm tra vòng cắt.
10. Lắp phía còn lại.
11. Kiểm tra rò khi chạy thử.

Không nên dùng một số vòng siết cố định cho mọi loại DIN 2353.

Lưu ý khi lắp Vòng cắt

Vòng cần:

• Đúng size.
• Đúng series.
• Đúng chiều.
• Đúng hệ fitting.

Nếu vòng bị lắp ngược có thể:

• Không bám tube.
• Rò dầu.
• Làm tube trượt.
• Hỏng vòng.
• Hỏng bề mặt fitting.

Cần kiểm tra trước khi siết hoàn thiện.

Lưu ý khi siết Đai ốc

Siết thiếu có thể gây:

• Vòng chưa bám đủ.
• Tube bị trượt.
• Rò dầu.

Siết quá mức có thể:

• Biến dạng tube.
• Hỏng vòng cắt.
• Hỏng ren.
• Biến dạng thân fitting.
• Khó bảo trì.

Nếu đầu nối bị rò, không nên mặc định tiếp tục siết mạnh hơn sẽ giải quyết được.

Có nên tái sử dụng Vòng cắt?

Không nên tự ý chuyển vòng cắt đã bám trên tube cũ sang tube mới.

Nếu tháo để bảo trì nhưng vẫn giữ nguyên tube và vòng cắt, khả năng lắp lại phụ thuộc:

• Thiết kế hệ fitting.
• Tình trạng chi tiết.
• Hướng dẫn của nhà sản xuất.

Nên thay vòng nếu:

• Nứt.
• Méo.
• Mòn.
• Ăn mòn.
• Không bám đúng.
• Chuyển sang tube mới.

Có nên trộn phụ kiện DIN 2353 khác hãng?

Không nên mặc định tương thích hoàn toàn.

Dù cùng tên DIN 2353 và cùng size, các sản phẩm vẫn có thể khác:

• Dung sai.
• Thiết kế vòng cắt.
• Đai ốc.
• Vật liệu.
• Lớp phủ.
• Quy trình siết.

Tốt nhất sử dụng các thành phần cùng hệ hoặc có xác nhận kỹ thuật tương thích.

Khi nào cần thay Đầu nối thẳng DIN 2353?

Nên kiểm tra hoặc thay khi:

• Rò dầu.
• Ren bị hỏng.
• Vòng cắt bị nứt.
• Đai ốc bị biến dạng.
• Thân fitting bị nứt.
• Tube bị trượt.
• Mặt côn bị hỏng.
• Fitting bị ăn mòn.
• Đổi size tube.
• Chuyển series.

Nếu mối nối rò nhiều lần, nên kiểm tra toàn bộ bộ kết nối chứ không chỉ thay vòng cắt.

Lưu ý khi lựa chọn Đầu nối thẳng DIN 2353

Trước khi lựa chọn cần xác định:

• Đường kính ngoài tube.
• Series L, S hoặc loại tương ứng.
• Hai đầu cùng hay khác size.
• Tube – tube hay tube – ren.
• Góc côn 24°.
• Đai ốc.
• Vòng cắt.
• Vật liệu tube.
• Vật liệu fitting.
• Áp suất làm việc.
• Lưu lượng.
• Môi chất.

Không nên lựa chọn chỉ bằng hình ảnh.

Hai đầu nối thẳng nhìn gần giống nhau vẫn có thể thuộc hai series khác nhau.

Tư vấn lựa chọn Đầu nối thẳng DIN 2353

Khi thay Đầu nối thẳng DIN 2353, nên cung cấp:

• Hình ảnh fitting cũ.
• Đường kính ngoài tube hai phía.
• Hình ảnh đai ốc.
• Hình ảnh vòng cắt.
• Series nếu biết.
• Kích thước ren nếu có.
• Tube – tube hay tube – thiết bị.
• Vật liệu tube.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần dùng.

Nếu chưa xác định được series, nên chụp rõ thân fitting, đai ốc và vòng cắt sau khi tháo để đối chiếu.

Chỉ biết tên “Đầu nối thẳng DIN 2353” và size tube thường chưa đủ để lựa chọn chính xác toàn bộ cấu hình.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối ống cứng thủy lực.

Câu hỏi thường gặp
