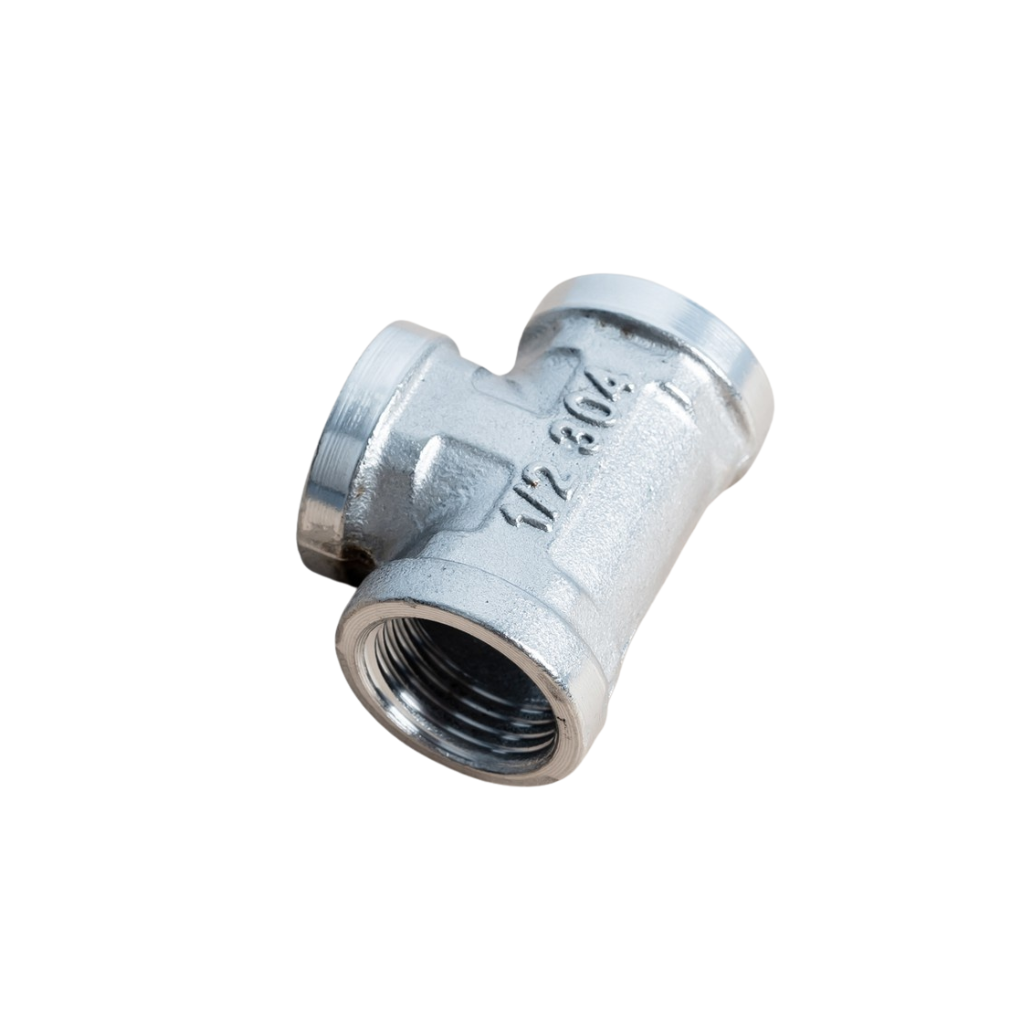

Giới thiệu Đầu nối T ren trong

Thủy Lực AZ cung cấp các dòng đầu nối, ống và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu nối T ren trong là loại fitting có ba cổng bố trí theo dạng chữ T, sử dụng các đầu ren trong để kết nối với đầu ren ngoài, adapter, van hoặc các thiết bị khác trong hệ thống thủy lực.

Sản phẩm còn được gọi với một số tên như:

• Tê ren trong thủy lực.
• Đầu nối chữ T ren trong.
• T ba đầu ren trong.
• Female tee fitting.
• Hydraulic female tee.
• Female threaded tee.

Đầu nối có nhiệm vụ chia một đường dầu thành hai nhánh hoặc hợp hai nhánh về một đường chung tùy theo cấu tạo mạch.

Tùy từng sản phẩm, ba cổng có thể sử dụng các chuẩn kết nối như:

• BSP.
• NPT.
• Metric.
• Các chuẩn ren khác.

Không nên lựa chọn đầu T chỉ dựa vào đường kính ren. Cần xác định đúng chuẩn, bước ren, kích thước cả ba cổng và phương pháp làm kín.

Cấu tạo Đầu nối T ren trong

Đầu nối có cấu tạo tương đối đơn giản gồm thân chữ T và ba cổng ren trong.

Thân đầu nối

Thân fitting tạo thành ba đường dầu liên thông.

Vật liệu thường gặp gồm:

• Thép.
• Inox.
• Vật liệu khác theo từng dòng sản phẩm.

Thân đầu nối cần phù hợp với:

• Áp suất làm việc.
• Loại dầu.
• Nhiệt độ.
• Điều kiện môi trường.
• Kích thước đường dầu.

Không nên xác định khả năng chịu áp chỉ dựa vào vật liệu vì kích thước và thiết kế của từng fitting cũng ảnh hưởng tới thông số làm việc.

Hai cổng đường chính

Hai cổng nằm trên cùng một trục thường tạo đường dầu chính.

Các cổng này có thể:

• Cùng kích thước.
• Khác kích thước.
• Cùng chuẩn ren.
• Có cấu hình chuyển size tùy model.

Trong T ren trong đều, hai đầu đường chính và nhánh thường sử dụng cùng size.

Cổng nhánh

Cổng giữa nằm vuông góc với hai đầu còn lại.

Cổng nhánh có thể dùng để:

• Tạo thêm đường cấp dầu.
• Nối van.
• Nối đồng hồ áp suất.
• Nối cảm biến.
• Nối đường pilot.
• Nối cơ cấu phụ.

Cổng giữa có thể cùng size hoặc nhỏ hơn hai đầu còn lại tùy loại T.

Phần ren trong

Ba cổng được gia công ren trong để nhận đầu ren ngoài tương ứng.

Tùy chuẩn, có thể gặp:

• BSPP.
• BSPT.
• NPT.
• Metric.
• Các hệ ren khác.

Ren phải tương thích cả về đường kính và bước ren.

Không nên cố vặn đầu ren ngoài khác chuẩn vào cổng ren trong chỉ vì vài vòng đầu có thể bắt ren.

Bề mặt làm kín

Tùy kiểu kết nối, độ kín có thể được tạo bởi:

• Ren côn.
• Gioăng.
• O-ring.
• Mặt phẳng.
• Côn của đầu đối diện.
• Cấu hình khác theo từng hệ fitting.

Do đó ren vặn vừa chưa đủ để kết luận đầu nối tương thích.

Nguyên lý hoạt động của Đầu nối T ren trong

Đầu nối T ren trong không có cơ cấu đóng mở như van.

Sản phẩm chỉ tạo đường thông giữa ba cổng.

Cấu hình cơ bản:

Đường dầu → Đầu T → Đường dầu
↓
Nhánh phụ

Dầu đi vào một cổng có thể đi tới hai cổng còn lại tùy trạng thái và tải của hệ thống.

Đầu nối T không tự chia đều lưu lượng.

Lượng dầu qua từng nhánh phụ thuộc vào:

• Áp suất.
• Tải.
• Kích thước đường ống.
• Chiều dài đường dầu.
• Trở lực.
• Van điều khiển.
• Thiết bị phía sau.

Nếu cần chia lưu lượng theo tỷ lệ xác định thì cần sử dụng van chia lưu lượng phù hợp.

Thông số kỹ thuật Đầu nối T ren trong

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu nối T ren trong
Tên tiếng Anh	Hydraulic Female Tee Fitting
Kiểu đầu nối	Chữ T
Số cổng	3
Dạng ren	Ren trong
Chuẩn kết nối	BSP, NPT, Metric hoặc loại khác
Kích thước	Theo từng size
Vật liệu	Thép, inox hoặc theo model
Kiểu làm kín	Theo từng chuẩn
Áp suất làm việc	Theo từng sản phẩm
Môi chất	Dầu thủy lực phù hợp
Kiểu T	T đều, T giảm
Ứng dụng	Chia và kết nối đường dầu

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra kích thước cả ba cổng, chuẩn ren, bước ren và kiểu làm kín.

Các loại Đầu nối T ren trong phổ biến

Đầu nối T ren trong đều

T đều có ba cổng ren trong cùng kích thước.

Loại này phù hợp khi ba đường kết nối sử dụng cùng một size.

Ví dụ:

• Cổng trái cùng size.
• Cổng phải cùng size.
• Cổng giữa cùng size.

Đây là cấu hình đơn giản và dễ sử dụng.

Đầu nối T ren trong giảm

T giảm có ít nhất một cổng nhỏ hoặc lớn hơn các cổng còn lại.

Ví dụ:

• Hai cổng đường chính cùng size.
• Cổng nhánh nhỏ hơn.

Loại này giúp vừa chia nhánh vừa chuyển kích thước mà không cần lắp thêm đầu giảm riêng.

Đầu nối T ren trong BSP

Loại này sử dụng ren thuộc hệ BSP.

Có thể gặp:

• BSPP.
• BSPT.
• Các cấu hình BSP khác.

BSPP và BSPT không giống nhau.

BSPP là ren song song, còn BSPT là ren côn. Cần kiểm tra đúng đầu ren ngoài kết nối với từng loại.

Đầu nối T ren trong NPT

NPT sử dụng ren côn.

Đầu T NPT cái được sử dụng để kết nối các đầu NPT đực tương ứng.

Không nên nhầm NPT với BSPT dù cả hai đều có ren dạng côn.

Hai chuẩn có bước và hình dạng ren khác nhau.

Đầu nối T ren trong Metric

Đầu nối sử dụng các cổng ren hệ mét.

Khi lựa chọn cần xác định:

• Đường kính ren.
• Bước ren.
• Kiểu làm kín.
• Kích thước cả ba cổng.

Chỉ biết ren M18, M22 hoặc kích thước tương tự thường chưa đủ nếu chưa biết bước ren.

Đầu nối T ren trong kết hợp nhiều size

Một số đầu T có ba cổng ren trong nhưng không cùng kích thước.

Ví dụ:

• Hai đầu lớn.
• Một nhánh nhỏ.

Loại này thường được sử dụng khi cần tạo nhánh phụ cho đồng hồ, cảm biến hoặc cơ cấu có đường dầu nhỏ hơn.

Ưu điểm của Đầu nối T ren trong

Đầu nối T ren trong có nhiều ưu điểm:

• Chia đường dầu thành nhiều nhánh.
• Kết cấu đơn giản.
• Dễ kết nối với đầu ren ngoài.
• Có nhiều size.
• Có nhiều chuẩn ren.
• Có dạng T đều và T giảm.
• Dễ bố trí trên máy.
• Thuận tiện bảo trì.
• Phù hợp bộ nguồn thủy lực.
• Có lựa chọn thép và inox.
• Dễ kết hợp với adapter.
• Sử dụng được trong nhiều hệ thống công nghiệp.

Nhược điểm của Đầu nối T ren trong

Một số hạn chế cần lưu ý:

• Có nhiều chuẩn ren dễ chọn nhầm.
• Không nên lựa chọn chỉ bằng đường kính.
• Sai bước ren có thể làm hỏng fitting.
• Cần xác định kiểu làm kín.
• Không tự chia đều lưu lượng.
• Cần biết kích thước cả ba cổng.
• Ren trong bị hỏng khó xử lý hơn một số đầu ren ngoài.
• Không nên ghép các chuẩn ren khác nhau.
• Tạo thêm nhánh có thể ảnh hưởng đặc tính mạch.
• Khả năng chịu áp phụ thuộc từng model.

So sánh Đầu nối T ren trong và T ren ngoài

Tiêu chí	T ren trong	T ren ngoài
Dạng kết nối	Ren trong	Ren ngoài
Kết nối với	Đầu ren ngoài	Cổng ren trong
Số cổng	3	3
Chức năng	Chia hoặc hợp dòng	Chia hoặc hợp dòng
Adapter	Theo hệ thống	Theo hệ thống
Lựa chọn	Theo đầu đối diện	Theo cổng đối diện

Hai loại có chức năng tương tự nhưng khác kiểu đầu kết nối.

Nếu hệ thống đang có ba đầu ren ngoài thì T ren trong thường giúp kết nối trực tiếp và giảm số lượng adapter.

So sánh Đầu nối T ren trong và T hạt bắp

Tiêu chí	T ren trong	T hạt bắp
Kiểu kết nối	Ren trong	Tube + hạt bắp
Nối tube trực tiếp	Không	Có
Hạt bắp	Không	Có
Đai ốc	Theo đầu đối diện	Có
Size	Theo ren	Theo OD tube
Ứng dụng	Thiết bị, adapter	Ống cứng thủy lực

Nếu cần nối trực tiếp ba đoạn ống cứng thì T hạt bắp thường phù hợp hơn.

Nếu hệ thống sử dụng các đầu ren ngoài thì T ren trong thường đơn giản hơn.

So sánh Đầu nối T ren trong và T giảm

“T ren trong” mô tả kiểu kết nối.

“T giảm” mô tả kích thước các cổng.

Do đó một sản phẩm có thể đồng thời là:

• T ren trong.
• T giảm.

Ví dụ:

• Hai cổng ren trong 1/2″.
• Một cổng ren trong 1/4″.

Không nên coi hai tên gọi này là hai loại hoàn toàn riêng biệt.

Đầu nối T ren trong có chia đều lưu lượng không?

Không.

Đầu nối chỉ tạo đường thông giữa ba cổng.

Lưu lượng tại từng nhánh phụ thuộc vào:

• Tải.
• Áp suất.
• Kích thước đường dầu.
• Trở lực.
• Van trong hệ thống.
• Thiết bị phía sau.

Nếu hai nhánh có trở lực khác nhau, dầu có thể đi nhiều hơn qua nhánh có trở lực thấp hơn.

Muốn chia dòng chính xác cần sử dụng van chia lưu lượng.

Ứng dụng của Đầu nối T ren trong

Đầu nối được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Xi lanh thủy lực.
• Motor thủy lực.
• Manifold.
• Hệ thống đo áp.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một ứng dụng thường gặp là tạo một điểm chia trên đường dầu chính để nối thêm thiết bị hoặc nhánh phụ bằng đầu ren ngoài.

Cách chọn size Đầu nối T ren trong

Khi lựa chọn cần xác định kích thước từng cổng.

Nếu là T đều:

• Cổng 1 cùng size.
• Cổng 2 cùng size.
• Cổng 3 cùng size.

Nếu là T giảm cần ghi rõ:

• Size cổng trái.
• Size cổng phải.
• Size cổng giữa.

Không nên chỉ nói “T ren trong 1/2” nếu chưa xác định cả ba cổng đều sử dụng cùng size.

Chọn Đầu nối T ren trong theo chuẩn ren

Trước khi lựa chọn cần xác định chuẩn của đầu ren ngoài sẽ kết nối.

Các chuẩn thường gặp gồm:

• BSPP.
• BSPT.
• NPT.
• Metric.
• Các hệ khác.

Cần kiểm tra:

• Đường kính.
• Bước ren.
• Ren côn hay ren thẳng.
• Phương pháp làm kín.
• Gioăng hoặc O-ring nếu có.

Không nên sử dụng lực để thử ghép các chuẩn chưa xác định.

Phân biệt BSPT và NPT

BSPT và NPT đều có thể là ren côn nên dễ nhầm.

Tuy nhiên hai chuẩn khác nhau về hình dạng ren và bước ren.

Không nên cố ghép BSPT với NPT vì có thể gây:

• Hỏng ren.
• Rò dầu.
• Kẹt fitting.
• Nứt thân đầu nối.
• Khó tháo ra.

Nếu không chắc chắn cần đo và đối chiếu trước khi lắp.

Lưu ý khi lắp đặt Đầu nối T ren trong

Trong quá trình lắp cần:

• Kiểm tra đúng size của ba cổng.
• Kiểm tra chuẩn ren.
• Làm sạch ren.
• Kiểm tra mặt làm kín.
• Không lắp lệch ren.
• Không siết quá mức.
• Sử dụng vật liệu làm kín phù hợp nếu thiết kế yêu cầu.
• Không để fitting chịu tải kéo từ đường ống.
• Kiểm tra O-ring nếu có.
• Kiểm tra rò dầu sau khi tăng áp.

Không nên dùng đầu T để kéo các đường ống đang lệch về đúng vị trí.

Khi nào cần thay Đầu nối T ren trong?

Nên kiểm tra hoặc thay khi xuất hiện:

• Rò dầu.
• Ren trong bị mòn.
• Ren bị méo.
• Ren bị xước sâu.
• Thân fitting bị nứt.
• Đầu nối bị cong.
• Ăn mòn nghiêm trọng.
• Bề mặt làm kín bị hỏng.
• O-ring không còn đảm bảo.
• Hệ thống cần thay đổi kích thước.

Nếu fitting bị rò, không nên chỉ tiếp tục tăng lực siết.

Cần xác định nguyên nhân ở ren, bề mặt làm kín, đầu đối diện hoặc vật liệu làm kín.

Lưu ý khi lựa chọn Đầu nối T ren trong

Trước khi lựa chọn cần xác định:

• Size cổng 1.
• Size cổng 2.
• Size cổng 3.
• T đều hay T giảm.
• Chuẩn ren.
• Bước ren.
• Kiểu làm kín.
• Vật liệu.
• Áp suất làm việc.
• Môi chất.
• Không gian lắp đặt.

Không nên đặt mua chỉ bằng hình ảnh.

Hai đầu T có hình thức gần giống nhau vẫn có thể khác hoàn toàn về bước ren hoặc chuẩn kết nối.

Tư vấn lựa chọn Đầu nối T ren trong

Khi thay Đầu nối T ren trong, nên cung cấp:

• Hình ảnh fitting cũ.
• Hình ảnh rõ ba cổng.
• Kích thước cả ba đầu.
• Chuẩn ren nếu biết.
• Bước ren.
• Loại đầu ren ngoài đang kết nối.
• Vật liệu yêu cầu.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần sử dụng.

Nếu không xác định được chuẩn, nên đo đường kính và bước ren, đồng thời chụp rõ phần cổng để đối chiếu trước khi lựa chọn.

Chỉ biết đây là “T ren trong” thường chưa đủ để xác định chính xác sản phẩm.

Tham khảo thêm các dạng T ren trong, T ren ngoài, T hạt bắp và T giảm tại danh mục Đầu nối chữ T thủy lực.
