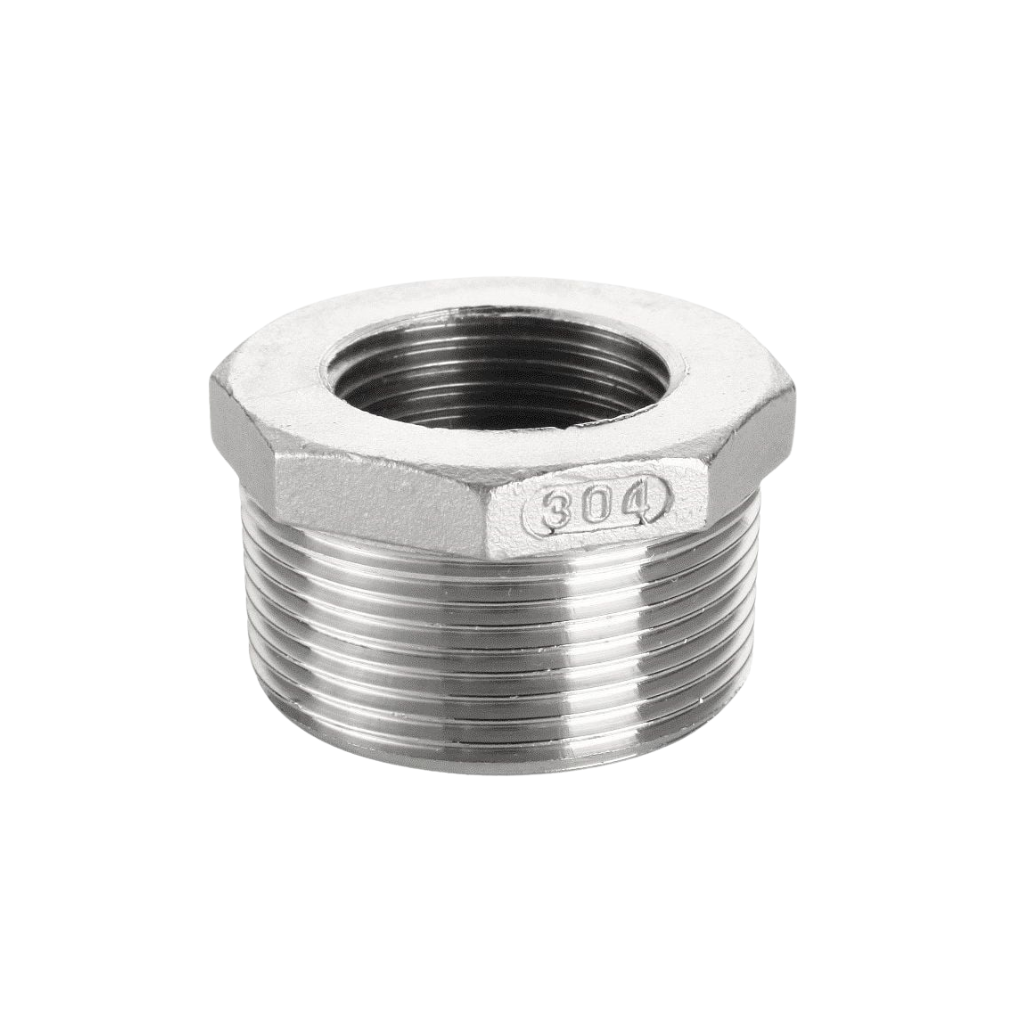

Giới thiệu Đầu chuyển ren trong – ren ngoài

Thủy Lực AZ cung cấp các dòng đầu nối chuyển đổi, adapter ren và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu chuyển ren trong – ren ngoài là loại fitting có một phía ren trong và một phía ren ngoài, dùng để kết nối hai cổng ren có kiểu đầu, kích thước hoặc chuẩn ren khác nhau.

Sản phẩm còn được gọi với một số tên như:

• Đầu chuyển ren trong sang ren ngoài.
• Đầu đổi ren cái – ren đực.
• Adapter ren trong – ren ngoài.
• Male female adapter.
• Female to male adapter.
• Hydraulic thread adapter.

Đầu chuyển thường được sử dụng khi:

• Cổng thiết bị là ren trong nhưng đầu nối hiện có không phù hợp.
• Cần chuyển từ ren cái sang ren đực.
• Cần thay đổi size ren.
• Cần chuyển giữa hai chuẩn khác nhau.
• Cần kéo dài hoặc thay đổi giao diện kết nối.
• Máy nhập khẩu sử dụng fitting khác với hệ thống hiện có.

Một đầu chuyển có thể chỉ thay đổi kiểu đầu ren hoặc đồng thời thực hiện nhiều chức năng như:

• Ren trong → ren ngoài.
• Size lớn → size nhỏ.
• Size nhỏ → size lớn.
• BSP → NPT.
• Metric → BSP.
• NPT → BSP.
• Các cấu hình khác theo hệ thống.

Vì vậy tên “Đầu chuyển ren trong – ren ngoài” mới mô tả hình thức hai đầu, chưa đủ để xác định chính xác sản phẩm.

Cấu tạo Đầu chuyển ren trong – ren ngoài

Đầu chuyển thường có cấu tạo gồm thân fitting, đầu ren trong, đầu ren ngoài và phần lục giác để thao tác khi lắp.

Thân đầu chuyển

Thân fitting tạo đường dầu thông giữa hai đầu.

Vật liệu thường gặp gồm:

• Thép.
• Inox.
• Vật liệu khác theo từng model.

Thân đầu nối cần phù hợp với:

• Áp suất làm việc.
• Loại môi chất.
• Nhiệt độ.
• Môi trường.
• Lưu lượng.
• Kích thước đường dầu.

Không nên xác định khả năng chịu áp chỉ dựa vào vật liệu.

Đầu ren trong

Phía ren trong được thiết kế để nhận đầu ren ngoài tương ứng.

Có thể sử dụng các chuẩn như:

• BSPP.
• BSPT.
• NPT.
• Metric.
• Các chuẩn khác.

Khi xác định đầu ren trong cần biết:

• Đường kính.
• Bước ren.
• Chuẩn ren.
• Kiểu ren côn hay song song.
• Phương pháp làm kín.

Hai cổng ren trong có đường kính gần nhau chưa chắc sử dụng cùng loại đầu đực.

Đầu ren ngoài

Phía còn lại là đầu ren ngoài.

Đầu này được vặn vào cổng ren trong hoặc fitting cái tương ứng.

Tùy cấu hình có thể là:

• BSP đực.
• NPT đực.
• Metric đực.
• Các dạng khác.

Phần ren ngoài có thể làm kín bằng:

• Ren côn.
• O-ring.
• Gioăng.
• Mặt côn.
• Mặt phẳng.
• Cơ cấu làm kín khác.

Không nên coi phần ren là vị trí làm kín duy nhất của tất cả fitting.

Phần lục giác

Phần thân thường có dạng lục giác để sử dụng cờ lê.

Chi tiết này giúp:

• Giữ fitting khi siết.
• Tránh xoắn hose.
• Dễ tháo lắp.
• Hạn chế tác động trực tiếp lên ren.

Không nên kẹp kìm vào phần ren để xoay đầu chuyển.

Nguyên lý làm việc của Đầu chuyển ren trong – ren ngoài

Đầu chuyển không phải van và không có cơ cấu điều khiển bên trong.

Cấu hình cơ bản:

Đầu ren ngoài → Đầu chuyển → Cổng ren trong

hoặc:

Cổng ren ngoài → Đầu chuyển → Thiết bị ren trong.

Sau khi lắp đúng, dầu đi qua lỗ bên trong fitting từ phía này sang phía còn lại.

Đầu chuyển không có chức năng:

• Giảm áp.
• Tăng áp.
• Điều chỉnh lưu lượng.
• Chống dòng ngược.
• Điều khiển hướng dầu.
• Chia lưu lượng.

Chức năng chính là tạo kết nối giữa hai đầu ren phù hợp.

Thông số kỹ thuật Đầu chuyển ren trong – ren ngoài

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu chuyển ren trong – ren ngoài
Tên tiếng Anh	Female to Male Hydraulic Adapter
Chức năng	Chuyển đổi đầu ren
Đầu 1	Ren trong
Đầu 2	Ren ngoài
Chuẩn ren	BSP, NPT, Metric hoặc loại khác
Kích thước	Theo từng size
Vật liệu	Thép, inox hoặc theo model
Kiểu làm kín	Theo từng chuẩn
Áp suất làm việc	Theo từng sản phẩm
Môi chất	Dầu thủy lực phù hợp
Kiểu lắp	Ren trực tiếp
Ứng dụng	Hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần xác định chính xác thông số của cả hai đầu.

Các loại Đầu chuyển ren trong – ren ngoài phổ biến

Đầu chuyển cùng chuẩn ren

Loại này có hai phía cùng một chuẩn nhưng khác kiểu đầu.

Ví dụ:

• BSP cái → BSP đực.
• NPT cái → NPT đực.
• Metric cái → Metric đực.

Sản phẩm có thể được dùng để:

• Thay đổi kiểu kết nối.
• Kéo dài cổng.
• Chuyển size.
• Tạo vị trí lắp thuận tiện hơn.

Đầu chuyển khác chuẩn ren

Một phía ren trong và một phía ren ngoài nhưng hai đầu thuộc hai chuẩn khác nhau.

Ví dụ:

• BSP cái → NPT đực.
• Metric cái → BSP đực.
• NPT cái → BSP đực.

Loại này vừa chuyển kiểu đầu vừa chuyển tiêu chuẩn ren.

Cần kiểm tra đặc biệt kỹ bước ren và phương pháp làm kín.

Đầu chuyển ren trong lớn – ren ngoài nhỏ

Loại này đồng thời thực hiện chức năng giảm kích thước.

Ví dụ:

Cổng ren ngoài lớn → Adapter → Đầu ren ngoài nhỏ hơn.

Kích thước thực tế phụ thuộc từng chuẩn.

Loại đầu chuyển này thường được dùng khi thiết bị có cổng lớn hơn đường ống hoặc fitting cần lắp.

Đầu chuyển ren trong nhỏ – ren ngoài lớn

Một số hệ thống cần tăng kích thước ở phía kết nối.

Loại này có thể sử dụng để thích nghi giữa hai thiết bị khác size.

Tuy nhiên việc tăng kích thước fitting không làm tăng lưu lượng của đường ống nhỏ phía trước.

Đầu chuyển ren trong BSP – ren ngoài BSP

Loại này thường gặp trong hệ thống sử dụng BSP.

Có thể có:

• BSPP cái → BSPP đực.
• BSP cái → BSP đực khác size.
• Cấu hình BSPT theo yêu cầu.

Cần xác định rõ BSPP hoặc BSPT.

Đầu chuyển ren trong NPT – ren ngoài NPT

NPT sử dụng ren côn.

Loại adapter này có thể dùng để:

• Chuyển size.
• Kéo dài cổng.
• Thay đổi kiểu kết nối.

Khi lắp cần sử dụng phương pháp làm kín ren phù hợp với hệ thống.

Đầu chuyển ren trong Metric – ren ngoài Metric

Ren Metric cần xác định đồng thời:

• Đường kính.
• Bước ren.
• Kiểu làm kín.

Ví dụ cùng là M22 nhưng nếu khác bước ren vẫn không tương thích.

Không nên đặt hàng chỉ bằng đường kính ren Metric.

Đầu chuyển ren trong – ren ngoài có phải đầu giảm không?

Không phải lúc nào cũng vậy.

“Ren trong – ren ngoài” mô tả kiểu hai đầu kết nối.

“Đầu giảm” mô tả sự thay đổi kích thước.

Một sản phẩm có thể là:

• Ren trong – ren ngoài cùng size.
• Ren trong lớn – ren ngoài nhỏ.
• Ren trong nhỏ – ren ngoài lớn.

Do đó cần kiểm tra kích thước của từng phía.

Đầu chuyển ren trong – ren ngoài có thể chuyển chuẩn không?

Có.

Một adapter có thể đồng thời:

• Đổi kiểu đầu.
• Đổi size.
• Đổi chuẩn ren.

Ví dụ:

BSP ren trong → NPT ren ngoài.

Hoặc:

Metric ren trong → BSP ren ngoài.

Đây là lý do cần ghi đầy đủ thông số hai đầu khi đặt hàng.

Ưu điểm của Đầu chuyển ren trong – ren ngoài

Đầu chuyển có nhiều ưu điểm:

• Kết nối hai kiểu đầu khác nhau.
• Có nhiều chuẩn ren.
• Có nhiều size.
• Có thể chuyển size.
• Có thể chuyển chuẩn.
• Kết cấu gọn.
• Dễ lắp đặt.
• Dễ tháo bảo trì.
• Phù hợp máy nhập khẩu.
• Hạn chế thay đổi đường ống.
• Có lựa chọn thép.
• Có lựa chọn inox.
• Sử dụng trong nhiều hệ thủy lực.

Nhược điểm của Đầu chuyển ren trong – ren ngoài

Một số hạn chế cần lưu ý:

• Dễ nhầm chuẩn ren.
• Cần biết chính xác cả hai đầu.
• Sai bước ren có thể làm hỏng fitting.
• Sai kiểu làm kín có thể gây rò.
• Thêm adapter làm tăng số mối nối.
• Không nên nối nhiều adapter liên tiếp.
• Không thể chọn chỉ bằng hình ảnh.
• Ren cùng đường kính chưa chắc cùng chuẩn.
• Cần kiểm tra áp suất từng sản phẩm.
• Giảm size quá nhiều có thể tăng tổn thất dòng chảy.

So sánh Đầu chuyển ren trong – ren ngoài và ren ngoài – ren ngoài

Tiêu chí	Ren trong – ren ngoài	Ren ngoài – ren ngoài
Đầu thứ nhất	Ren trong	Ren ngoài
Đầu thứ hai	Ren ngoài	Ren ngoài
Kết nối	Đầu đực + cổng cái	Hai cổng ren trong
Chuyển size	Có thể	Có thể
Chuyển chuẩn	Có thể	Có thể
Ứng dụng	Thay đổi kiểu đầu	Nối hai cổng cái

Loại phù hợp phụ thuộc vào hai đầu đang có trên hệ thống.

So sánh Đầu chuyển ren trong – ren ngoài và ren trong – ren trong

Tiêu chí	Ren trong – ren ngoài	Ren trong – ren trong
Đầu 1	Ren trong	Ren trong
Đầu 2	Ren ngoài	Ren trong
Kết nối	Một đực, một cái	Hai đầu ren ngoài
Chuyển chuẩn	Có thể	Có thể
Chuyển size	Có thể	Có thể

Nếu cả hai phía cần nối đều là ren ngoài thì adapter cái – cái sẽ phù hợp hơn.

Đầu chuyển có làm giảm áp suất không?

Không.

Đầu chuyển không phải van giảm áp.

Tuy nhiên fitting có kích thước đường dầu quá nhỏ có thể tạo tổn thất áp suất khi lưu lượng lớn.

Mức tổn thất phụ thuộc vào:

• Đường kính trong.
• Lưu lượng.
• Hình dạng đường dầu.
• Chiều dài fitting.
• Độ nhớt môi chất.

Vì vậy không nên giảm size quá mức chỉ để kết nối vừa ren.

Đầu chuyển có ảnh hưởng lưu lượng không?

Adapter không chủ động điều chỉnh lưu lượng.

Tuy nhiên nếu tiết diện bên trong nhỏ hơn đáng kể so với đường ống thì có thể tạo thêm trở lực.

Khi hệ thống có lưu lượng lớn nên kiểm tra:

• Size fitting.
• Đường kính trong.
• Áp suất làm việc.
• Lưu lượng yêu cầu.

Không nên chỉ quan tâm đến kích thước ren bên ngoài.

Ứng dụng của Đầu chuyển ren trong – ren ngoài

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Van thủy lực.
• Bơm thủy lực.
• Motor thủy lực.
• Xi lanh thủy lực.
• Manifold.
• Đồng hồ áp suất.
• Cảm biến áp suất.
• Hệ thống ống cứng.
• Hệ thống hose.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một trường hợp phổ biến là thiết bị có sẵn đầu ren ngoài nhưng fitting cần lắp cũng là ren ngoài.

Khi đó có thể sử dụng adapter ren trong – ren ngoài phù hợp để chuyển lại cấu hình đầu nối.

Cách chọn size Đầu chuyển ren trong – ren ngoài

Cần xác định riêng từng phía.

Ví dụ cách ghi rõ:

• BSPP cái 1/2″ → BSPP đực 3/8″.
• NPT cái 1/2″ → NPT đực 1/4″.
• Metric cái M22 × 1.5 → BSP đực 3/8″.
• BSP cái → NPT đực theo size yêu cầu.

Không nên chỉ đặt:

“Đầu chuyển ren trong – ren ngoài 1/2”.

Thông tin này chưa cho biết:

• Ren trong chuẩn gì.
• Ren ngoài chuẩn gì.
• Hai phía có cùng size không.
• Bước ren.
• Kiểu làm kín.

Cách xác định đầu ren trong

Khi kiểm tra phía ren trong cần xác định:

• Đường kính trong ren.
• Bước ren.
• Chuẩn ren.
• Ren côn hay song song.
• Mặt làm kín.
• Đầu đực đang cần kết nối.

Nên sử dụng thước và dưỡng đo ren nếu không có thông số của fitting cũ.

Cách xác định đầu ren ngoài

Phía ren ngoài cần xác định:

• Đường kính ngoài.
• Bước ren.
• Chuẩn.
• Ren côn hay thẳng.
• Mặt côn nếu có.
• O-ring nếu có.

Không nên chỉ dùng thước đo đường kính rồi kết luận chuẩn ren.

Phân biệt ren côn và ren thẳng

Ren thẳng có đường kính gần như không đổi theo chiều dài ren.

Ren côn có đường kính thay đổi dần.

Một số chuẩn thường gặp:

• BSPP: Ren song song.
• BSPT: Ren côn.
• NPT: Ren côn.
• Nhiều ren Metric: Ren song song.

Tuy nhiên phương pháp làm kín vẫn cần được xác định riêng theo từng fitting.

Có nên dùng nhiều Đầu chuyển nối tiếp?

Nên hạn chế.

Ví dụ thay vì:

Ren trong → Adapter đổi size → Adapter đổi chuẩn → Đầu ren ngoài.

Nên ưu tiên một adapter trực tiếp nếu có:

Ren trong đúng chuẩn và size → Ren ngoài đúng chuẩn và size.

Giảm số lượng adapter giúp:

• Cụm kết nối gọn hơn.
• Giảm số điểm rò.
• Giảm chiều dài lắp.
• Dễ bảo trì.
• Giảm nguy cơ lắp nhầm.

Lưu ý về vật liệu làm kín ren

Không phải mọi loại ren đều làm kín tại phần ren.

Với ren côn, có thể cần vật liệu làm kín phù hợp tùy hệ thống.

Với các fitting làm kín bằng:

• O-ring.
• Mặt côn.
• Gioăng.
• Bonded seal.

thì cần bảo vệ và lắp đúng bề mặt làm kín đó.

Không nên cố xử lý rò bằng cách quấn thật nhiều băng làm kín lên mọi loại ren.

Lưu ý khi lắp đặt Đầu chuyển ren trong – ren ngoài

Trong quá trình lắp cần:

• Kiểm tra đúng hai chuẩn ren.
• Kiểm tra đúng size.
• Kiểm tra bước ren.
• Làm sạch đầu nối.
• Không lắp lệch ren.
• Không siết quá mức.
• Kiểm tra O-ring hoặc gioăng nếu có.
• Dùng vật liệu làm kín đúng vị trí.
• Không để adapter chịu lực kéo từ hose.
• Không dùng fitting để căn chỉnh đường ống lệch.
• Kiểm tra rò dầu sau khi tăng áp.

Nếu ren chỉ bắt được vài vòng rồi kẹt bất thường, nên tháo ra kiểm tra lại chuẩn thay vì tiếp tục siết.

Khi nào cần thay Đầu chuyển ren trong – ren ngoài?

Nên kiểm tra hoặc thay khi:

• Rò dầu.
• Ren trong bị mòn.
• Ren ngoài bị hỏng.
• Ren bị méo.
• Thân adapter bị nứt.
• Fitting bị biến dạng.
• O-ring bị hỏng.
• Mặt côn bị xước.
• Ăn mòn nghiêm trọng.
• Hệ thống thay đổi chuẩn hoặc size.

Không nên tiếp tục tăng lực siết đối với đầu chuyển đã hỏng ren.

Lưu ý khi lựa chọn Đầu chuyển ren trong – ren ngoài

Trước khi lựa chọn cần xác định:

• Chuẩn ren trong.
• Size ren trong.
• Bước ren trong.
• Chuẩn ren ngoài.
• Size ren ngoài.
• Bước ren ngoài.
• Ren côn hay song song.
• Kiểu làm kín.
• Vật liệu.
• Áp suất làm việc.
• Lưu lượng.
• Không gian lắp đặt.

Không nên mua chỉ dựa vào việc hai đầu “nhìn vừa”.

Sai chuẩn hoặc sai bước ren có thể làm hỏng cả adapter và cổng thiết bị.

Tư vấn lựa chọn Đầu chuyển ren trong – ren ngoài

Khi thay Đầu chuyển ren trong – ren ngoài, nên cung cấp:

• Hình ảnh adapter cũ.
• Hình ảnh rõ hai đầu ren.
• Size đầu ren trong.
• Size đầu ren ngoài.
• Chuẩn ren nếu biết.
• Bước ren.
• Hình ảnh mặt làm kín.
• O-ring hoặc gioăng nếu có.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần sử dụng.

Nếu chưa xác định được chuẩn, nên đo đường kính và bước ren của cả hai phía, đồng thời chụp rõ hình dạng đầu nối để đối chiếu.

Chỉ biết “một đầu ren trong và một đầu ren ngoài” thường chưa đủ để lựa chọn chính xác sản phẩm.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối chuyển đổi.

Câu hỏi thường gặp
