Giới thiệu Đầu chuyển JIC – BSP

Thủy Lực AZ cung cấp các dòng đầu nối chuyển đổi, đầu nối ren và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu chuyển JIC – BSP là loại fitting dùng để kết nối hai thiết bị hoặc đường ống sử dụng hai chuẩn đầu nối khác nhau: một phía JIC và một phía BSP.

Phía JIC thường sử dụng mặt côn 37° để làm kín, trong khi phía BSP có thể là BSPP hoặc BSPT tùy từng cấu hình sản phẩm.

Sản phẩm còn được gọi với một số tên như:

• Đầu chuyển JIC sang BSP.
• Đầu đổi JIC – BSP.
• Adapter JIC to BSP.
• JIC BSP adapter.
• Hydraulic JIC to BSP adapter.
• Đầu chuyển côn 37° sang BSP.

Đầu chuyển thường được sử dụng khi:

• Hose có đầu JIC nhưng thiết bị dùng BSP.
• Van có cổng BSP nhưng đường ống dùng JIC.
• Manifold sử dụng BSP cần nối hose JIC.
• Máy nhập khẩu sử dụng nhiều chuẩn fitting khác nhau.
• Cần chuyển đổi chuẩn mà không thay toàn bộ đường ống.

JIC và BSP không phải hai chuẩn có thể thay thế trực tiếp.

Không nên chỉ dựa vào đường kính ren để lắp vì hai đầu có thể có hình dạng ren và bề mặt làm kín hoàn toàn khác nhau.

JIC là gì?

JIC là một hệ đầu nối phổ biến trong thủy lực, sử dụng mặt côn 37° làm bề mặt làm kín.

Một đầu JIC thường gồm:

• Phần ren.
• Mặt côn 37°.
• Đầu đực hoặc đầu cái tương ứng.

Độ kín được tạo chủ yếu tại bề mặt côn khi hai đầu phù hợp được ép vào nhau.

Vì vậy khi lựa chọn JIC cần kiểm tra:

• Size.
• Ren.
• Côn 37°.
• Đầu đực hay cái.
• Tình trạng bề mặt côn.

Không nên chỉ kiểm tra ren vì mặt côn mới là chi tiết quan trọng của kết nối JIC.

BSP là gì?

BSP là nhóm chuẩn ren ống thường gặp trong thiết bị thủy lực và công nghiệp.

Hai loại phổ biến gồm:

• BSPP: Ren song song.
• BSPT: Ren côn.

BSPP

BSPP sử dụng ren song song.

Phương pháp làm kín có thể thông qua:

• Mặt côn.
• O-ring.
• Gioăng.
• Vòng đệm.
• Bề mặt làm kín riêng.

Không nên mặc định BSPP làm kín trực tiếp trên ren.

BSPT

BSPT là dạng ren côn.

Khi siết, phần ren côn tạo liên kết ngày càng chặt.

Tùy thiết kế có thể sử dụng vật liệu làm kín ren phù hợp.

Khi đặt đầu chuyển JIC – BSP cần xác định rõ phía BSP là BSPP hay BSPT.

JIC và BSP khác nhau thế nào?

JIC và BSP có nhiều điểm khác biệt.

JIC đặc trưng bởi mặt côn 37°, trong khi BSP là nhóm kết nối dựa trên chuẩn ren BSP với nhiều phương pháp làm kín khác nhau.

Tiêu chí	JIC	BSP
Đặc điểm chính	Côn 37°	Ren BSP
Dạng ren	Theo hệ JIC	BSPP hoặc BSPT
Làm kín	Mặt côn 37°	Theo cấu hình
Kiểu ren	Song song theo thiết kế	Song song hoặc côn
Ứng dụng	Hose, fitting thủy lực	Van, thiết bị, piping
Thay trực tiếp	Không	Không

Hai đầu có thể có kích thước gần giống nhưng không nên cố lắp trực tiếp nếu khác chuẩn.

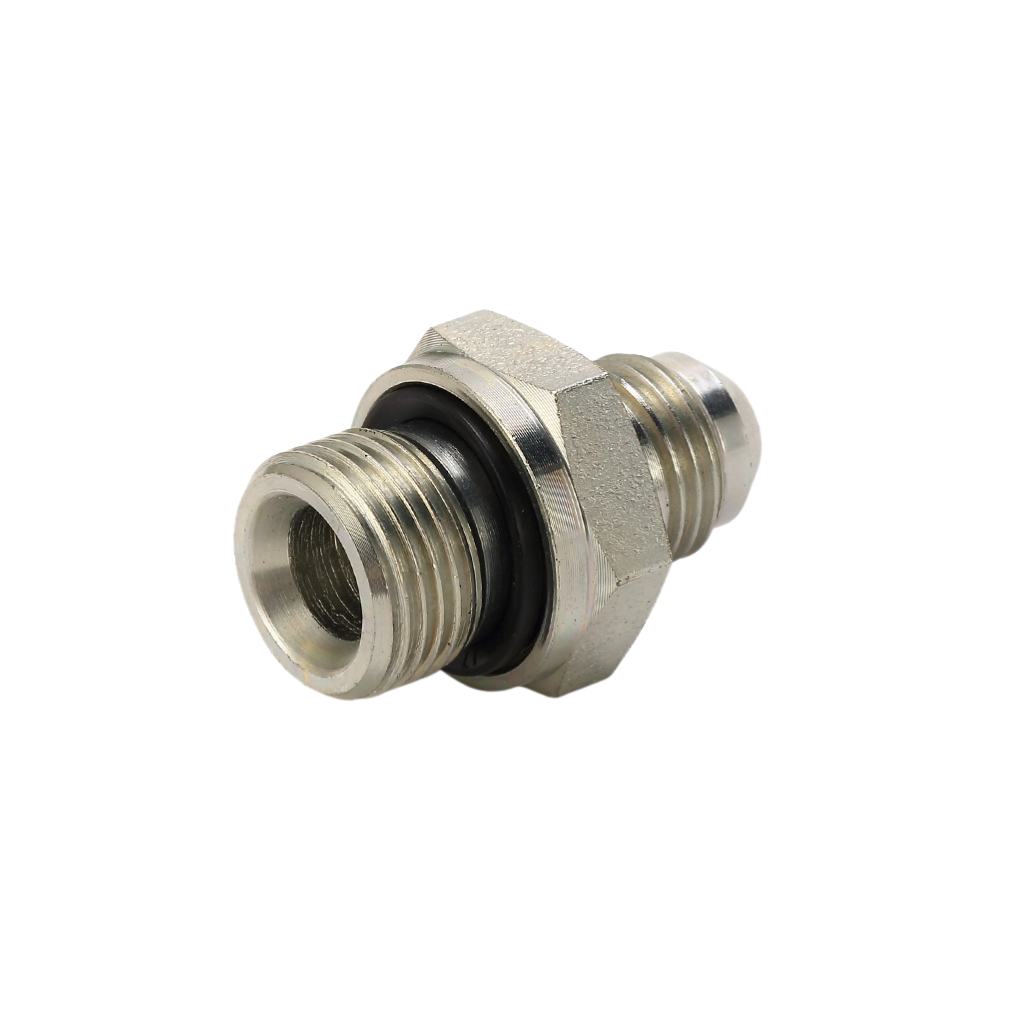

Cấu tạo Đầu chuyển JIC – BSP

Đầu chuyển thường gồm thân fitting, đầu JIC, đầu BSP và phần lục giác để thao tác bằng cờ lê.

Thân đầu chuyển

Thân fitting tạo đường dầu nối thông hai phía.

Vật liệu thường gặp gồm:

• Thép.
• Inox.
• Vật liệu khác theo từng model.

Thân đầu chuyển cần phù hợp với:

• Áp suất hệ thống.
• Loại dầu.
• Nhiệt độ.
• Môi trường làm việc.
• Kích thước đường dầu.

Không nên đánh giá áp suất làm việc chỉ từ vật liệu.

Đầu JIC

Phía JIC có thể là:

• JIC đực.
• JIC cái.

Phần quan trọng cần kiểm tra gồm:

• Size ren.
• Mặt côn 37°.
• Đầu đối diện.
• Tình trạng bề mặt làm kín.

Nếu mặt côn bị xước sâu, kết nối có thể rò dù ren vẫn còn tốt.

Đầu BSP

Phía BSP có thể là:

• BSPP đực.
• BSPP cái.
• BSPT đực.
• BSPT cái.

Khi lựa chọn phải xác định đúng loại.

Chỉ ghi “BSP” thường chưa đủ để chọn chính xác adapter.

Phần lục giác

Nhiều adapter có phần thân lục giác để giữ và siết bằng cờ lê.

Phần này giúp:

• Thao tác dễ hơn.
• Hạn chế xoắn đường ống.
• Giữ fitting khi lắp đầu còn lại.
• Thuận tiện bảo trì.

Không nên kẹp trực tiếp lên phần ren để siết.

Nguyên lý làm việc của Đầu chuyển JIC – BSP

Đầu chuyển không phải van.

Sản phẩm không có cơ cấu đóng mở hay điều chỉnh bên trong.

Cấu hình cơ bản:

Thiết bị JIC → Đầu chuyển JIC – BSP → Thiết bị BSP.

Dầu đi qua lỗ trong của adapter từ phía này sang phía còn lại.

Đầu chuyển không có chức năng:

• Giảm áp.
• Chia lưu lượng.
• Điều chỉnh lưu lượng.
• Chống dòng ngược.
• Điều khiển hướng dầu.

Chức năng chính là chuyển đổi giao diện kết nối giữa hai chuẩn fitting.

Thông số kỹ thuật Đầu chuyển JIC – BSP

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu chuyển JIC – BSP
Tên tiếng Anh	JIC to BSP Adapter
Chức năng	Chuyển đổi chuẩn kết nối
Phía JIC	JIC 37°
Phía BSP	BSPP hoặc BSPT
Dạng đầu	Đực, cái
Kích thước	Theo từng size
Vật liệu	Thép, inox hoặc theo model
Kiểu làm kín JIC	Mặt côn 37°
Kiểu làm kín BSP	Theo cấu hình
Áp suất làm việc	Theo từng sản phẩm
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần xác định rõ cả hai phía của adapter.

Các loại Đầu chuyển JIC – BSP phổ biến

JIC đực – BSP đực

Cả hai phía đều sử dụng đầu ren ngoài.

Loại này thường dùng để kết nối:

Cổng hoặc fitting JIC cái → Adapter → Cổng BSP cái.

Khi lựa chọn cần xác định:

• Size JIC.
• Size BSP.
• BSPP hay BSPT.
• Áp suất làm việc.

JIC đực – BSP cái

Một phía là JIC đực, phía còn lại là BSP cái.

Loại này phù hợp khi:

• Hose hoặc fitting dùng JIC cái.
• Thiết bị còn lại sử dụng đầu BSP đực.

JIC cái – BSP đực

Một phía nhận đầu JIC đực, phía còn lại dùng BSP đực để lắp vào cổng thiết bị.

Đây cũng là cấu hình thường gặp khi cần chuyển hose JIC sang manifold hoặc van BSP.

JIC cái – BSP cái

Hai phía đều là đầu cái.

Loại này dùng để kết nối hai đầu đực khác chuẩn.

Tuy nhiên adapter cái – cái có thể làm cụm fitting dài hơn nên cần kiểm tra không gian lắp đặt.

JIC – BSPP

Đầu chuyển JIC sang BSPP sử dụng phía BSP ren song song.

Phương pháp làm kín phía BSPP phụ thuộc cấu tạo cụ thể.

Có thể sử dụng:

• Bonded seal.
• O-ring.
• Mặt côn.
• Mặt làm kín riêng.

Không nên chỉ quấn băng tan vào mọi đầu BSPP.

JIC – BSPT

Phía BSPT sử dụng ren côn.

Loại này phù hợp với các cổng BSPT tương ứng.

Cần phân biệt BSPT với NPT vì cả hai đều có hình dạng ren côn nhưng không cùng tiêu chuẩn.

Đầu chuyển JIC – BSP cùng size

Một adapter có thể sử dụng cùng size danh nghĩa ở cả hai phía.

Ví dụ:

• JIC 1/2″ → BSP 1/2″.
• JIC 3/8″ → BSP 3/8″.

Tuy nhiên “1/2” ở hai hệ không có nghĩa hình dạng ren giống nhau.

Adapter vẫn cần được gia công riêng cho từng chuẩn.

Đầu chuyển JIC – BSP khác size

Nhiều sản phẩm đồng thời thực hiện hai chức năng:

• Chuyển chuẩn.
• Chuyển kích thước.

Ví dụ có thể gặp:

• JIC 1/2″ → BSP 3/8″.
• JIC 3/4″ → BSP 1/2″.
• JIC 3/8″ → BSP 1/4″.

Đây là giải pháp gọn hơn so với sử dụng một đầu chuyển chuẩn rồi lắp thêm một đầu giảm riêng.

Ưu điểm của Đầu chuyển JIC – BSP

Đầu chuyển có nhiều ưu điểm:

• Kết nối hai chuẩn khác nhau.
• Không cần thay toàn bộ hose.
• Hạn chế thay đổi thiết bị.
• Có nhiều kích thước.
• Có dạng đực – đực.
• Có dạng đực – cái.
• Có dạng cái – đực.
• Có dạng cái – cái.
• Có thể đồng thời giảm size.
• Kết cấu tương đối gọn.
• Phù hợp bảo trì máy.
• Thuận tiện với thiết bị nhập khẩu.
• Có lựa chọn thép và inox.
• Phù hợp nhiều hệ thống thủy lực.

Nhược điểm của Đầu chuyển JIC – BSP

Một số hạn chế cần lưu ý:

• Cần xác định đúng JIC 37°.
• Phải phân biệt BSPP và BSPT.
• Cần biết size cả hai phía.
• Dễ chọn nhầm đầu đực và đầu cái.
• Thêm adapter làm tăng số mối nối.
• Mỗi mối nối thêm đều có nguy cơ rò.
• Sai mặt làm kín có thể gây rò dầu.
• Không nên nối nhiều adapter liên tiếp.
• Cần kiểm tra áp suất từng model.
• Không thể lựa chọn chính xác chỉ bằng hình ảnh.

So sánh Đầu chuyển JIC – BSP và JIC – NPT

Tiêu chí	JIC – BSP	JIC – NPT
Phía thứ nhất	JIC 37°	JIC 37°
Phía thứ hai	BSP	NPT
Loại ren phía 2	BSPP/BSPT	NPT
Ứng dụng	Thiết bị chuẩn BSP	Thiết bị chuẩn NPT
Thay trực tiếp	Không	Không

Điểm quan trọng là không nhầm BSPT với NPT.

Nếu thiết bị thực tế sử dụng NPT thì không nên chọn đầu chuyển JIC – BSPT chỉ vì ren có vẻ gần giống.

So sánh Đầu chuyển JIC – BSP và Đầu nối thẳng JIC

Tiêu chí	JIC – BSP	JIC – JIC
Chức năng	Chuyển chuẩn	Nối cùng chuẩn
Đầu 1	JIC	JIC
Đầu 2	BSP	JIC
Chuyển size	Có thể	Có thể
Ứng dụng	Hai chuẩn khác nhau	Hệ JIC

Nếu cả hai phía đều là JIC thì không cần adapter JIC – BSP.

Nên sử dụng fitting cùng chuẩn để giảm số điểm chuyển đổi không cần thiết.

Đầu chuyển JIC – BSP có làm giảm áp suất không?

Không.

Adapter không phải van giảm áp.

Nó không chủ động điều chỉnh áp suất.

Tuy nhiên một adapter có đường dầu bên trong quá nhỏ so với lưu lượng có thể tạo thêm tổn thất áp.

Vì vậy khi chọn cần xem xét:

• Size cổng.
• Lưu lượng.
• Đường kính trong.
• Áp suất hệ thống.

Không nên giảm size quá mức chỉ để fitting lắp vừa.

Ứng dụng của Đầu chuyển JIC – BSP

Sản phẩm được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Cẩu thủy lực.
• Thiết bị nâng hạ.
• Van thủy lực.
• Bơm thủy lực.
• Xi lanh thủy lực.
• Motor thủy lực.
• Manifold.
• Đồng hồ áp suất.
• Hệ thống hose.
• Dây chuyền tự động hóa.
• Máy sản xuất công nghiệp.

Một ứng dụng phổ biến là hose đã bấm đầu JIC nhưng cổng trên van hoặc manifold lại sử dụng BSP.

Thay vì bấm lại hose, có thể sử dụng adapter phù hợp nếu điều kiện kỹ thuật cho phép.

Cách chọn size Đầu chuyển JIC – BSP

Cần xác định riêng từng phía.

Ví dụ cách ghi rõ:

• JIC đực 3/4″ → BSPP đực 1/2″.
• JIC cái 1/2″ → BSP đực 3/8″.
• JIC đực 3/8″ → BSPT cái 1/4″.

Không nên chỉ đặt:

“Đầu chuyển JIC BSP 1/2”.

Thông tin này chưa cho biết:

• Phía JIC đực hay cái.
• Phía BSP đực hay cái.
• BSPP hay BSPT.
• Hai bên có cùng size hay không.

Cách nhận biết phía JIC

Khi kiểm tra fitting JIC cần chú ý:

• Mặt côn 37°.
• Đường kính ren.
• Bước ren.
• Đầu đực hoặc cái.
• Kích thước danh nghĩa.

Nếu mặt côn bị xước hoặc móp, cần cân nhắc thay fitting thay vì cố siết mạnh hơn.

Cách nhận biết phía BSP

Khi kiểm tra phía BSP cần xác định:

• BSPP hay BSPT.
• Đực hay cái.
• Đường kính ren.
• Bước ren.
• Kiểu làm kín.

Đặc biệt với BSPP, cần quan sát thêm:

• O-ring.
• Gioăng.
• Mặt côn.
• Vòng đệm.

Không nên chỉ nhìn phần ren.

Phân biệt JIC với các đầu côn khác

Không phải mọi fitting có mặt côn đều là JIC.

JIC sử dụng côn 37°.

Một số hệ khác có thể sử dụng:

• Côn 24°.
• Côn 45°.
• Mặt phẳng.
• O-ring face seal.

Nếu chỉ nhìn bằng mắt có thể nhận nhầm.

Khi không chắc chắn nên đo và đối chiếu chuẩn trước khi đặt đầu chuyển.

Có nên dùng nhiều adapter nối tiếp?

Nên hạn chế nếu có thể.

Ví dụ thay vì:

JIC → BSP → Đầu giảm → Cổng thiết bị.

Nên ưu tiên một adapter:

JIC đúng size → BSP đúng size.

Giảm số đầu nối giúp:

• Cụm fitting gọn hơn.
• Giảm điểm rò.
• Giảm chiều dài tổng.
• Giảm số ren cần kiểm tra.
• Thuận tiện bảo trì.

Lưu ý khi lắp phía JIC

Khi lắp JIC cần:

• Làm sạch mặt côn.
• Kiểm tra côn 37°.
• Không để bề mặt bị xước.
• Lắp thẳng ren.
• Không dùng vật liệu làm kín trên mặt côn.
• Siết đúng yêu cầu của hệ fitting.

Độ kín JIC phụ thuộc vào bề mặt côn, không phải việc quấn kín phần ren.

Lưu ý khi lắp phía BSP

Phía BSP cần được xử lý theo đúng cấu hình.

Nếu BSPP:

• Kiểm tra gioăng.
• Kiểm tra O-ring.
• Kiểm tra mặt làm kín.

Nếu BSPT:

• Kiểm tra ren côn.
• Sử dụng vật liệu làm kín phù hợp khi thiết kế yêu cầu.

Không nên dùng cùng một phương pháp lắp cho mọi đầu BSP.

Lưu ý khi lắp đặt Đầu chuyển JIC – BSP

Trong quá trình lắp cần:

• Xác định đúng phía JIC.
• Xác định đúng phía BSP.
• Kiểm tra BSPP hay BSPT.
• Kiểm tra size.
• Làm sạch fitting.
• Không lắp lệch ren.
• Không siết quá mức.
• Không làm xước mặt côn JIC.
• Kiểm tra gioăng hoặc O-ring phía BSP.
• Không để adapter chịu lực kéo từ hose.
• Kiểm tra rò dầu sau khi tăng áp.

Nếu fitting không bắt ren tự nhiên, không nên dùng lực để ép vào.

Khi nào cần thay Đầu chuyển JIC – BSP?

Nên kiểm tra hoặc thay adapter khi:

• Rò dầu.
• Ren bị mòn.
• Ren bị méo.
• Mặt côn JIC bị xước.
• O-ring bị hỏng.
• Thân fitting bị nứt.
• Adapter bị cong.
• Ăn mòn nghiêm trọng.
• Bề mặt làm kín BSP bị hỏng.
• Hệ thống thay đổi chuẩn hoặc size.

Nếu đầu nối rò liên tục, cần xác định đúng vị trí rò trước khi tăng lực siết.

Lưu ý khi lựa chọn Đầu chuyển JIC – BSP

Trước khi lựa chọn cần xác định:

• Size JIC.
• JIC đực hay cái.
• Mặt côn 37°.
• Size BSP.
• BSP đực hay cái.
• BSPP hay BSPT.
• Kiểu làm kín.
• Vật liệu.
• Áp suất làm việc.
• Lưu lượng.
• Không gian lắp.

Không nên mua chỉ bằng hình ảnh hoặc đường kính ren.

Sai một trong hai đầu sẽ khiến adapter không sử dụng được hoặc làm tăng nguy cơ rò dầu.

Tư vấn lựa chọn Đầu chuyển JIC – BSP

Khi thay Đầu chuyển JIC – BSP, nên cung cấp:

• Hình ảnh adapter cũ.
• Hình ảnh rõ hai đầu.
• Size phía JIC.
• JIC đực hay cái.
• Hình ảnh mặt côn JIC.
• Size phía BSP.
• BSPP hoặc BSPT nếu biết.
• BSP đực hay cái.
• Áp suất làm việc.
• Loại máy.
• Số lượng cần sử dụng.

Nếu không xác định được chuẩn, nên đo đường kính, bước ren và chụp rõ bề mặt làm kín của cả hai đầu để đối chiếu.

Chỉ biết “một đầu JIC, một đầu BSP” thường chưa đủ để lựa chọn chính xác sản phẩm.

Tham khảo thêm các sản phẩm tại danh mục Đầu nối chuyển đổi.

Câu hỏi thường gặp
