Giới thiệu Đầu bấm BSP

Thủy Lực AZ cung cấp các dòng đầu bấm, vỏ bóp, ống mềm và phụ kiện sử dụng trong hệ thống thủy lực công nghiệp.

Đầu bấm BSP là loại fitting dùng để kết nối ống mềm thủy lực với bơm, van, xi lanh, motor, manifold hoặc các thiết bị có cổng kết nối BSP.

Một đầu của fitting được đưa vào bên trong ống và cố định bằng vỏ bóp thông qua máy bấm. Đầu còn lại sử dụng kết nối BSP phù hợp với thiết bị.

BSP là nhóm ren ống được sử dụng phổ biến trong nhiều thiết bị thủy lực và máy công nghiệp. Các dạng thường gặp gồm BSPP ren song song và BSPT ren côn.

Đầu bấm BSP có nhiều kiểu như:

• Đầu BSP đực.
• Đầu BSP cái.
• Đầu thẳng.
• Đầu cong 45°.
• Đầu cong 90°.
• Đầu cái xoay.
• Các cấu hình khác theo hệ fitting.

Khi lựa chọn không nên chỉ dựa vào việc ren có thể vặn vừa. Cần kiểm tra cả size ren, kiểu BSPP hoặc BSPT, bề mặt làm kín, size ống, fitting và vỏ bóp tương thích.

Cấu tạo Đầu bấm BSP

Đầu bấm BSP thường gồm phần đuôi lắp vào ống, phần thân, đầu kết nối BSP và các chi tiết làm kín tùy từng thiết kế.

Phần đuôi lắp ống

Phần đuôi fitting được đưa vào bên trong ống mềm thủy lực.

Trên bề mặt thường có các rãnh giúp phối hợp với:

• Lõi ống.
• Lớp gia cường.
• Vỏ bóp.
• Kết cấu của từng hệ hose.

Phần đuôi phải đúng với size và loại ống.

Không nên lấy fitting có đường kính gần giống rồi cố lắp vào ống vì có thể gây:

• Hỏng lõi.
• Giảm tiết diện dòng dầu.
• Bấm không đủ lực giữ.
• Rò dầu.
• Tuột đầu khi có áp suất.

Phần thân fitting

Thân đầu bấm liên kết phần đuôi ống với đầu BSP.

Tùy model, thân có thể được chế tạo dạng:

• Thẳng.
• Cong 45°.
• Cong 90°.
• Các góc khác theo thiết kế.

Vật liệu thường gặp là thép hoặc inox tùy dòng sản phẩm và môi trường sử dụng.

Phần ren BSP

Đây là phần kết nối fitting với thiết bị.

Có thể gặp:

• BSPP.
• BSPT.
• Đầu đực.
• Đầu cái.

BSPP là ren song song, trong khi BSPT sử dụng ren côn.

Tuy nhiên kiểu làm kín không chỉ phụ thuộc vào ren. Tùy fitting, kết nối có thể sử dụng mặt côn, gioăng, O-ring hoặc ren côn để tạo độ kín.

Đai ốc xoay

Nhiều đầu BSP cái sử dụng đai ốc xoay.

Đai ốc có thể xoay độc lập với thân fitting, giúp việc lắp ráp thuận tiện hơn và hạn chế phải xoắn toàn bộ ống khi siết.

Đai ốc không nên được sử dụng để kéo một bộ ống quá ngắn vào đúng vị trí.

Vỏ bóp

Vỏ bóp là chi tiết bao bên ngoài đầu ống và được máy bấm ép lại.

Vỏ bóp cần phù hợp với:

• Size ống.
• Loại ống.
• Đầu bấm.
• Đường kính ngoài.
• Số lớp gia cường.
• Thông số bấm.

Không nên chọn vỏ chỉ vì có thể luồn vừa lên ống.

Nguyên lý liên kết của Đầu bấm BSP

Một bộ ống thủy lực hoàn chỉnh thường gồm:

Ống thủy lực → Đầu bấm → Vỏ bóp → Thiết bị.

Đầu fitting được đưa vào bên trong ống đến đúng chiều sâu.

Vỏ bóp nằm bên ngoài đầu ống.

Sau đó bộ ống được đưa vào máy bấm để ép vỏ tới kích thước yêu cầu.

Khi vỏ được ép, thành ống và lớp gia cường được giữ chặt với phần đuôi fitting.

Liên kết này cần đủ chắc để:

• Fitting không tuột khi tăng áp.
• Hạn chế rò dầu.
• Duy trì tiết diện dòng chảy.
• Không làm hỏng cấu trúc của ống.

Đầu BSP phía ngoài sau đó được kết nối với cổng trên thiết bị.

Nếu đầu bấm, ống hoặc vỏ bóp không cùng hệ tương thích thì dù bấm nhìn chắc bên ngoài, bộ ống vẫn có thể không đạt khả năng làm việc thiết kế.

Thông số kỹ thuật Đầu bấm BSP

Thông số	Giá trị tham khảo
Tên sản phẩm	Đầu bấm BSP
Tên tiếng Anh	BSP Hydraulic Hose Fitting
Chuẩn kết nối	BSP
Kiểu ren	BSPP, BSPT
Dạng đầu	Đực, cái
Góc đầu	Thẳng, 45°, 90°
Vật liệu	Thép, inox hoặc theo model
Size ren	Theo từng kích thước
Size ống	Theo từng loại
Kiểu làm kín	Theo cấu tạo fitting
Áp suất làm việc	Theo hệ hose – fitting
Vỏ bóp	Theo loại ống
Môi chất	Dầu thủy lực phù hợp
Ứng dụng	Máy và hệ thống thủy lực

Các thông số trên mang tính tham khảo.

Khi lựa chọn cần kiểm tra đồng thời đầu BSP, size ống, loại ống, vỏ bóp và áp suất của bộ ống hoàn chỉnh.

Các loại Đầu bấm BSP phổ biến

Đầu bấm BSP đực

Đầu BSP đực có phần ren ngoài để kết nối với cổng hoặc đầu cái tương ứng.

Tùy từng thiết kế, phương pháp làm kín có thể khác nhau.

Khi lựa chọn cần xác định:

• Size ren.
• BSPP hay BSPT.
• Mặt làm kín.
• Size ống.
• Kiểu đầu thẳng hay cong.

Không nên kết luận hai đầu BSP đực có thể thay nhau chỉ vì đường kính ren giống nhau.

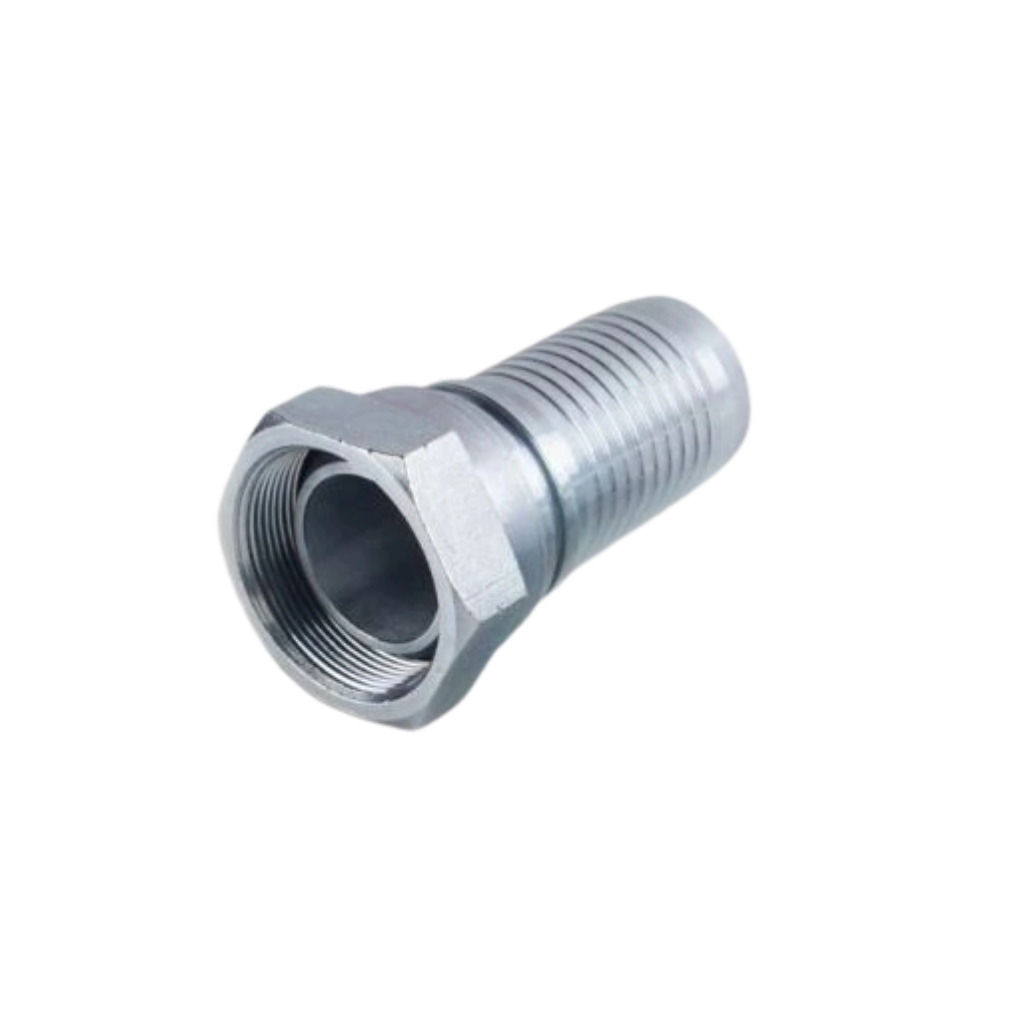

Đầu bấm BSP cái

Đầu BSP cái thường có đai ốc để kết nối với đầu đực.

Nhiều dòng sử dụng đai ốc xoay giúp lắp bộ ống dễ hơn.

Khi chọn cần kiểm tra:

• Size ren.
• Kiểu mặt côn.
• Kích thước đầu đối diện.
• Góc fitting.
• Size hose.

Bề mặt làm kín đặc biệt quan trọng vì ren chủ yếu thực hiện nhiệm vụ tạo lực siết ở nhiều loại kết nối.

Đầu bấm BSP thẳng

Đầu thẳng được sử dụng khi hướng ống và cổng thiết bị nằm tương đối thẳng hàng.

Ưu điểm gồm:

• Kết cấu gọn.
• Dễ lắp.
• Ít chiếm không gian.
• Phù hợp nhiều bộ ống thông dụng.

Tuy nhiên nếu đường ống cần đổi hướng ngay sau fitting thì sử dụng đầu cong có thể giúp bố trí tốt hơn.

Đầu bấm BSP cong 45°

Đầu cong 45° giúp thay đổi hướng ống mà không cần uốn hose quá gấp.

Loại này phù hợp khi:

• Không gian hạn chế.
• Cổng thiết bị nằm lệch hướng.
• Cần giảm góc uốn của ống.
• Hướng đi ống không phù hợp với fitting thẳng.

Góc đầu cần được xác định trước khi bấm vì sau khi hoàn thiện bộ ống, hướng fitting có thể ảnh hưởng trực tiếp tới khả năng lắp.

Đầu bấm BSP cong 90°

Đầu 90° được sử dụng khi đường ống cần đổi hướng rõ rệt ngay tại cổng kết nối.

Ứng dụng thường gặp trên:

• Bơm.
• Van.
• Xi lanh.
• Motor.
• Manifold.
• Máy công trình.

Sử dụng đầu 90° đúng vị trí có thể giúp tránh phải bẻ cong ống ngay sát fitting.

Phân biệt BSPP và BSPT

BSPP và BSPT đều thuộc nhóm BSP nhưng hình dạng ren khác nhau.

Tiêu chí	BSPP	BSPT
Kiểu ren	Song song	Côn
Đường kính ren	Gần như không đổi	Thay đổi theo chiều ren
Làm kín	Thường qua bề mặt hoặc gioăng	Có thể qua ren theo thiết kế
Ký hiệu thường gặp	G	R, Rc tùy cấu hình
Ứng dụng	Đầu nối, thiết bị thủy lực	Đường ống và kết nối phù hợp

Không nên lấy BSPP lắp thay BSPT chỉ vì có cùng kích thước danh nghĩa.

Ngoài ren còn cần kiểm tra bề mặt làm kín và loại cổng trên thiết bị.

Phân biệt Đầu bấm BSP và JIC

Tiêu chí	BSP	JIC
Hệ ren	BSP	UNF
Kiểu làm kín	Tùy cấu hình BSP	Côn 37°
Dạng đầu	Đực, cái	Đực, cái
Góc fitting	Thẳng, 45°, 90°	Thẳng, 45°, 90°
Ứng dụng	Máy công nghiệp	Máy công nghiệp, máy công trình
Thay thế trực tiếp	Không	Không

JIC sử dụng mặt côn 37° làm đặc điểm nhận dạng quan trọng.

BSP có nhiều cấu hình làm kín khác nhau nên không nên phân biệt chỉ bằng việc nhìn kích thước ren.

Hai đầu có thể nhìn tương đối giống nhau nhưng không cùng chuẩn và không nên cố lắp với nhau.

Phân biệt Đầu bấm BSP và NPT

Tiêu chí	BSP	NPT
Hệ ren	British Standard Pipe	National Pipe Thread
Kiểu ren	BSPP hoặc BSPT	Chủ yếu ren côn
Hình dạng ren	Theo chuẩn BSP	Theo chuẩn NPT
Làm kín	Tùy cấu hình	Thường qua ren côn
Thay thế	Không nên	Không nên

BSPT và NPT đều có thể là ren côn nhưng không phải cùng một tiêu chuẩn.

Không nên cố vặn NPT vào BSPT dù một số kích thước có thể bắt ren ban đầu.

Việc này có thể gây:

• Hỏng ren.
• Không kín.
• Nứt cổng.
• Rò dầu.
• Khó tháo lại.

Ưu điểm của Đầu bấm BSP

Đầu bấm BSP có nhiều ưu điểm:

• Được sử dụng phổ biến.
• Có nhiều size.
• Có đầu đực và đầu cái.
• Có dạng thẳng, 45°, 90°.
• Phù hợp nhiều loại máy.
• Dễ kết hợp với ống mềm.
• Có nhiều cấu hình làm kín.
• Thuận tiện khi bảo trì.
• Có thể bấm theo chiều dài ống yêu cầu.
• Phù hợp bộ nguồn thủy lực.
• Sử dụng được trên xi lanh và motor.
• Có nhiều lựa chọn fitting trên thị trường.

Nhược điểm của Đầu bấm BSP

Một số hạn chế cần lưu ý:

• BSP có nhiều cấu hình nên dễ chọn nhầm.
• BSPP và BSPT không giống nhau.
• Không thể chọn chỉ dựa vào đường kính ren.
• Có thể nhầm với NPT ở một số kích thước.
• Cần xác định đúng mặt làm kín.
• Cần sử dụng đúng vỏ bóp.
• Thông số bấm phụ thuộc loại ống.
• Bấm sai có thể gây tuột đầu.
• Ren hỏng có thể gây rò dầu.
• Không nên trộn fitting của các hệ không được xác nhận tương thích.

Ứng dụng của Đầu bấm BSP

Đầu bấm BSP được sử dụng trong:

• Bộ nguồn thủy lực.
• Máy ép thủy lực.
• Máy CNC.
• Máy công cụ.
• Máy ép nhựa.
• Máy công trình.
• Máy xúc.
• Xe nâng.
• Máy nông nghiệp.
• Thiết bị nâng hạ.
• Máy đóng gói.
• Máy chế biến gỗ.
• Máy sản xuất thép.
• Xi lanh thủy lực.
• Motor thủy lực.
• Van thủy lực.
• Manifold.
• Dây chuyền tự động hóa.

Đầu BSP thường được sử dụng để nối bộ ống mềm với các cổng thiết bị có cùng chuẩn kết nối.

Cách chọn size Đầu bấm BSP

Khi lựa chọn cần xác định hai kích thước riêng:

• Size ống.
• Size đầu BSP.

Hai thông số này không phải lúc nào cũng giống nhau.

Một fitting có thể có:

• Đuôi dùng cho một size hose.
• Đầu BSP sử dụng size ren khác theo yêu cầu hệ thống.

Không nên chỉ đo đường kính ngoài của ren để xác định size.

Nếu có đầu cũ, nên đối chiếu:

• Đường kính ren.
• Bước ren.
• Kiểu ren.
• Mặt làm kín.
• Size hose.

Chọn Đầu bấm BSP theo loại ống

Đầu bấm phải tương thích với cấu tạo của ống.

Các loại hose có thể gồm:

• Ống 1 lớp thép.
• Ống 2 lớp thép.
• Ống nhiều lớp thép.
• Ống PTFE.
• Các dòng ống chuyên dụng khác.

Phần đuôi fitting và vỏ bóp dùng cho từng loại có thể khác nhau.

Không nên lấy đầu bấm dùng cho ống một lớp thép rồi mặc định sử dụng được cho ống bốn lớp hoặc PTFE.

Lưu ý khi bấm Đầu BSP

Quá trình bấm cần được thực hiện theo đúng tổ hợp hose và fitting.

Các bước cơ bản gồm:

1. Xác định đúng loại ống.
2. Chọn đúng fitting BSP.
3. Chọn đúng vỏ bóp.
4. Cắt ống đúng chiều dài.
5. Làm sạch đầu ống.
6. Đưa fitting vào đủ chiều sâu.
7. Đặt vào máy bấm.
8. Bấm tới kích thước yêu cầu.
9. Kiểm tra đường kính sau bấm.
10. Kiểm tra tình trạng fitting.

Bấm quá lỏng có thể gây:

• Rò dầu.
• Tuột đầu.
• Giảm khả năng chịu áp.

Bấm quá chặt có thể:

• Hỏng lõi ống.
• Cắt lớp bố thép.
• Biến dạng stem.
• Giảm tiết diện dầu.

Không nên tự đặt một đường kính bấm chung cho tất cả đầu BSP.

Lưu ý khi lắp Đầu bấm BSP

Trong quá trình lắp cần:

• Xác định đúng BSPP hoặc BSPT.
• Kiểm tra mặt làm kín.
• Làm sạch ren.
• Không dùng fitting có ren hỏng.
• Không siết lệch ren.
• Không kéo căng ống.
• Không xoắn hose khi siết.
• Không uốn ống ngay sát fitting.
• Sử dụng phương pháp làm kín phù hợp.
• Kiểm tra rò rỉ khi chạy thử.

Với đầu cái xoay, nên giữ thân fitting đúng vị trí trong khi siết đai ốc để hạn chế xoắn bộ ống.

Khi nào cần thay Đầu bấm BSP?

Nên kiểm tra hoặc thay khi có các dấu hiệu:

• Rò dầu tại kết nối.
• Ren bị mòn.
• Ren bị méo.
• Fitting bị nứt.
• Đầu bị cong bất thường.
• Ăn mòn nghiêm trọng.
• Rò tại vị trí bấm.
• Fitting bị lỏng trong ống.
• Vỏ bóp biến dạng.
• Bộ ống từng bị kéo hoặc va đập mạnh.

Không nên tiếp tục siết mạnh một fitting đã hỏng ren để cố khắc phục rò rỉ.

Cần xác định nguyên nhân rò nằm ở ren, mặt làm kín, O-ring, fitting hay bộ ống trước khi xử lý.

Lưu ý khi lựa chọn Đầu bấm BSP

Trước khi lựa chọn cần xác định:

• Size hose.
• Loại ống.
• Số lớp gia cường.
• BSPP hay BSPT.
• Ren đực hay cái.
• Size ren.
• Bước ren.
• Kiểu làm kín.
• Đầu thẳng, 45° hay 90°.
• Áp suất làm việc.
• Vỏ bóp tương thích.
• Thiết bị cần kết nối.

Không nên lựa chọn chỉ bằng hình ảnh.

Hai đầu bấm có ngoại hình gần giống nhau vẫn có thể khác về ren, côn làm kín hoặc phần đuôi lắp hose.

Tư vấn lựa chọn Đầu bấm BSP

Khi thay Đầu bấm BSP, nên cung cấp:

• Hình ảnh đầu cũ.
• Hình ảnh phần ren.
• Hình ảnh mặt làm kín.
• Size ren nếu biết.
• BSPP hoặc BSPT nếu xác định được.
• Size ống.
• Ký hiệu trên thân ống.
• Số lớp thép.
• Góc đầu fitting.
• Áp suất làm việc.
• Loại máy sử dụng.

Nếu có bộ ống cũ, nên gửi hình ảnh cả fitting và phần chữ trên thân ống để xác định đồng thời đầu bấm, hose và vỏ bóp phù hợp.

Chỉ biết “ren BSP” thường chưa đủ để lựa chọn chính xác vì còn phải xác định loại ren và kiểu làm kín.

Tham khảo thêm các dòng Đầu bấm thủy lực gồm BSP, JIC, Metric, NPT và các kiểu đầu thẳng, cong sử dụng cho ống mềm thủy lực.
